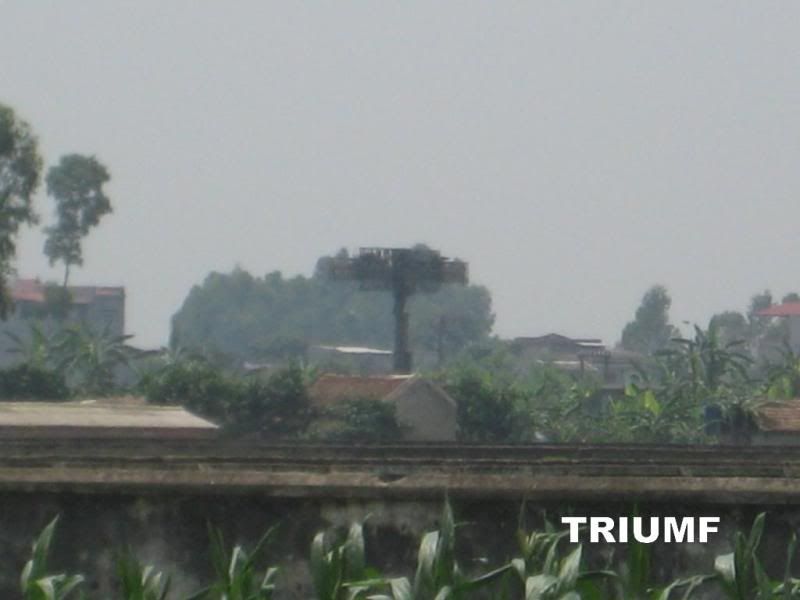

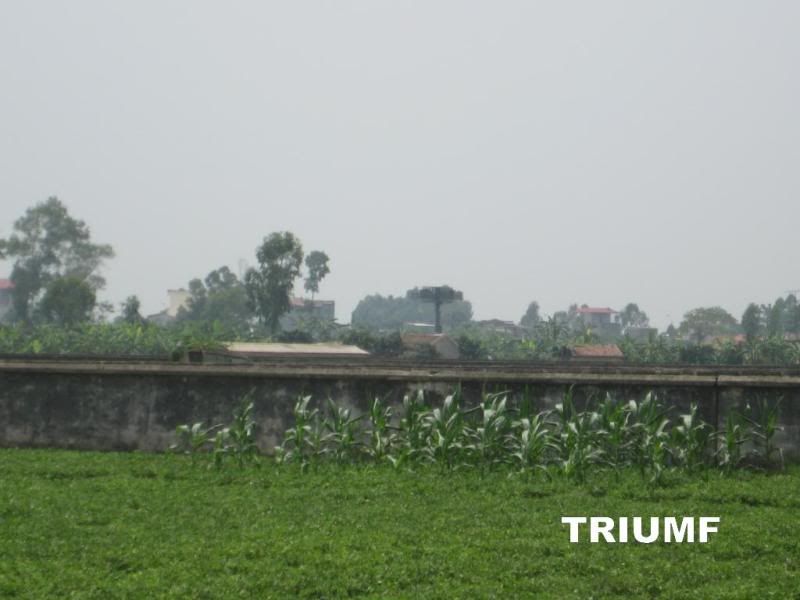

Hì, đằng nào cũng lộ rồi, cho lộ luôn:


Được Triumf sửa chữa / chuyển vào 16:32 ngày 20/04/2009

Không phải. Đây là hàng khủng nhập từ Belarus. Nghe báo chí nước ngoài nói NC đặt mua 3 hệ thống radar 3D Kolchuga của Ukraine nhưng chưa biết khi nào giao hàng. Nếu đây là thông tin có thật thì hệ thống radar phòng không NC sẽ có ít nhất 3 loại radar hàng khủng: NEBO-UE (Nga), Rau muống Việt Nam - 01 và Kolchuga. Tuy nhiên số lượng từng loại là bao nhiêu thì chịu.

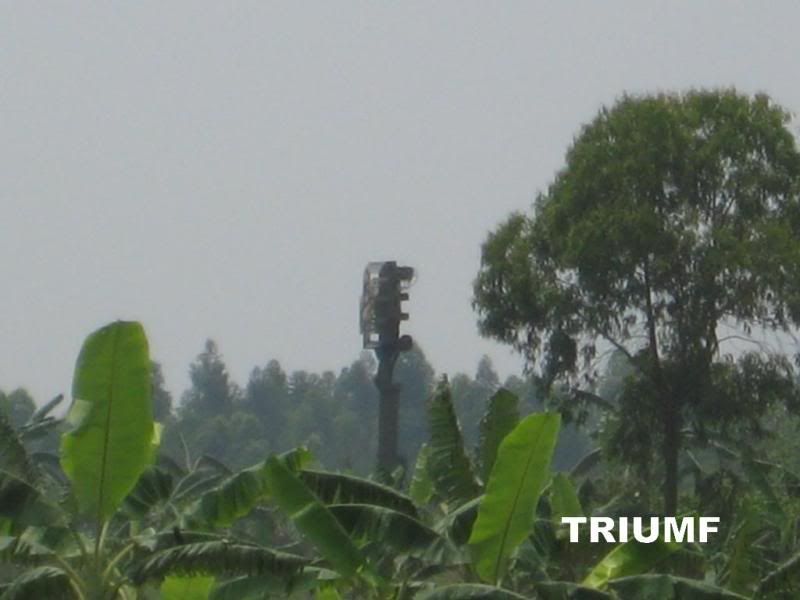

Đây là dòng radar gì hả bác hình như được đặt trên cơ cấu nâng cao 40V6D(hoặc DM) để tăng hiệu quả cảnh giới và bắt các máy bay tàng hình hoặc bay thấp

Radar Rau muống Việt Nam được Văn phòng Agat/KB Radar (CH Belarus) thiết kế nhằm phát hiện các mục tiêu bay, tự động bám và phân loại mục tiêu cũng như truyền dữ liệu tới các hệ thống kiểm soát và chỉ huy tích hợp.

Đặc tính tiên tiến:
- Cảnh giới tầm xa với độ chính xác cao, đặc biệt là có thể phát hiện rất hiệu quả các mục tiêu bay cỡ nhỏ và mục tiêu bay có tính năng tàng hình.
- Có khả năng cơ động đặc biệt theo kiểu "bắn và chạy" nhờ thời gian triển khai và thu hồi cực nhanh, không quá 6 phút với kíp chiến đấu chỉ gồm 2 người.
- Tăng khả năng kháng nhiễu và độ tin cậy
- Tác chiến hoàn toàn tự động, bao gồm phát hiện và bám các mục tiêu bay
- Hệ thống thu thập và xử lý tín hiệu số tiên tiến và hiệu quả cao
- Radar có khả năng sống sót cao nhờ khả năng đối phó tốt đối với các loại tên lửa chống radar.
Một hệ thống radar bao gồm:
- Xe mang antenna cùng thiết bị
- Trạm điều khiển tự động từ xa
- Máy phát điện diesel
Toàn bộ hệ thống gồm radar, trạm điều khiển và máy phát điện có thể được đặt trên khung gầm của 1 hoặc 2 xe vận tải việt dã 6x6. Trạm điều khiển tự động có thể triển khai cách xe antenna và thiết bị tới 500m. Để bảo vệ radar khỏi các tên lửa tầm nhiệt, máy phát điện có thể đặt cách radar tới 50m.
Theo nhà thiết kế, Rau muống Việt Nam ?" 01 (bản nguyên mẫu, chưa được Việt Nam cải tiến) có khả năng phát hiện máy bay tàng hình F-117A Nighthawk bay ở độ cao 10,000m từ khoảng cách 72km trong môt trường nhiễu mạnh và từ khoảng cách 350km nếu không bị nhiễu. Vì là radar mạng chủ động, nên nó có thể hoạt động trong điều kiện tốc độ gió lên tới 35m/s. Radar có khả năng bám cùng lúc không dưới 120 mục tiêu bay khác nhau. Một hệ thống bản đồ số cho phép radar hoạt động thuận tiện, hiển thị các tham số về mục tiêu. Rau muống Việt Nam có thể dễ dang được tích hợp với các hệ thống thông tin tình báo chỉ huy C3I (C4I) nhờ hệ thống truyền dữ liệu số.
Thông số kỹ thuật (bản nguyên mẫu, chưa được Việt Nam cải tiến)
Tầm trinh sát: 360km
Cự ly phát hiện mục tiêu hoạt động tại độ cao 10.000m với xác suất hoang báo là 0,9 cho mỗi vòng quét trong môi trường có nhiễu (tương ứng công suất nhiễu tại an-ten phát nguồn nhiễu là 200W/MHz và cự ly từ đài tới nguồn nhiễu là 200km):
- Máy bay B-52: từ khoảng cách 255km
- Máy bay F-16: từ khoảng cách 133km
- Máy bay tàng hình F-117A: từ khoảng cách 72km.
Kiểm soát cùng lúc: 120 mục tiêu
Nhận dạng mục tiêu: 5 loại.
Được Triumf sửa chữa / chuyển vào 14:11 ngày 20/04/2009

Đọc cái đoạn này của bác ai không biết lại tưởng VN mình làm được từ A-Z thì khổ.

ko phải ý của em là có phải nó cung cấp thông tin cho cái hình của em ko? bác thấy trong cái ô xanh 3 dòng dưới chưa có thông tin ko?, chứ làm seo em biết được cái hình của bác Triumf ở nơi mô
Được borin1705 sửa chữa / chuyển vào 12:43 ngày 20/04/2009

Đài P12/18 cũng giống RV-01 chỉ cho thông số 2 chiều (2D) về mục tiêu là cự ly và phương vị. Muốn có độ cao (qua đó ra góc tà) thì cần thêm thông số đài đo cao (kiểu như PRV-9/11/13) nữa. Tóm lại, màn hình của cậu là loại dùng cho mạng truyền tình báo tự động trong chế độ trực ban thông thường.
Màn hiện sóng nhìn vòng đài RV-01:

Bác Buff cho hỏi rada gì đây

Radar dùng cho pháo cao xạ! Xuất xứ: Tưng Cửa!
Các Bác cao hứng posh hàng thì bọn em cũng ngắm sướng mắt lắm, nhưng kính mong các bác xem xét liệu có ảnh hưởng đến an ninh hay bí mật của các đơn vị QĐ này không ạ?
Tình báo nước nào thì cũng có những lực lượng chuyên lọc tinh từ những mẩu thông tin, hình ảnh vụn vặt thế này đấy ạ!

Em để ý là tất cả các đài radar tầm xa hiện đại nhất của ta như RV-01 hay Nebo-UE đều đứng cạnh một đài P-18 (phải chăng đây là sự cải tiến của cái gọi là đài Rau muống Phương đông)đồng thời gần đó là 1 đài PRV-11/13. Cụ thể đài NEBO-UE này cũng vậy:
