@ thanh_a15:
Đài này cấu tạo 1 an-ten chảo và 5 an-ten yagi. Rất có thể đây là đài dẫn bắn của tàu chiến giai đoạn sau WW2.

@ Triumf:

Đài Nebo-UE có tính năng quét 3 chiều (phương vị, góc tà và cự ly) nên nó không cần đứng kèm các đài đo cao (trừ trường hợp dự phòng). Thường các trạm ra-đa cảnh giới có tổ hợp các đài nhìn vòng (P-12/P-14/P-18/P-35/P-37) và đài đo cao (PRV-9/PRV-11/PRV-13) để cung cấp tình báo 3 chiều. Tại các hướng quan trọng, các trạm ra-đa được trang bị thêm những tổ hợp ra-đa cảnh giới hiện đại như Nebo-UE, RV-01. Ở chế độ mở máy trực thông thường, các trạm này chỉ dử dụng đài P-18. Ở chế độ mở máy tăng cường hoặc chuyển cấp, các trạm mới mở máy đài hiện đại.
Hình dưới là tổ hợp đại Nebo-UE và 2 đài P-18M của đoàn H94 tại mặt trận phía nam

Hình dưới là tổ hợp đại Nebo-UE và 2 đài P-18M của đoàn H94 tại mặt trận phía nam

[/quote]
Sân bay Cần Thơ thì phải

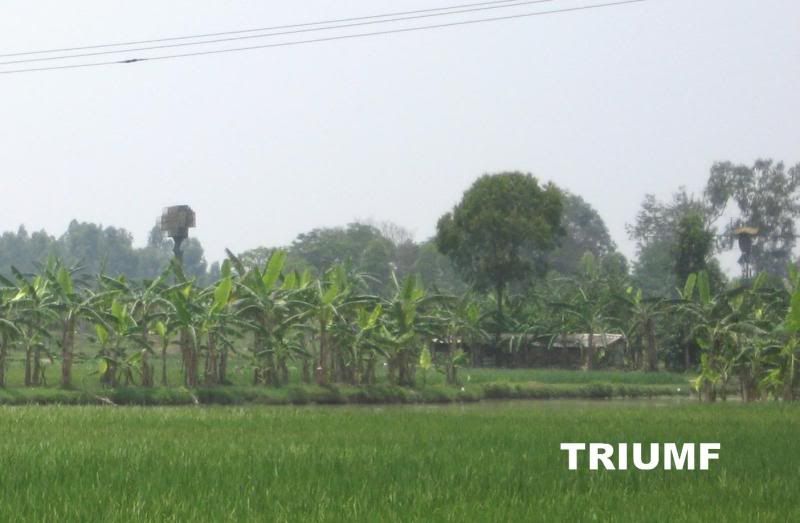

Mà cái đài P-18M ở cùng đài RV-01 lạ lắm cơ, nó có thêm 2 cục màu xanh lớn ở trung tâm radar (mà cũng có thể chỉ là bạt phủ), lúc đầu em không để ý, nhưng sau về xem lại ảnh mới thấy có sự lạ này.
Được Triumf sửa chữa / chuyển vào 16:40 ngày 20/04/2009

Đ/c Triumf không nhầm với cục động cơ của đài P-18M đấy chứ

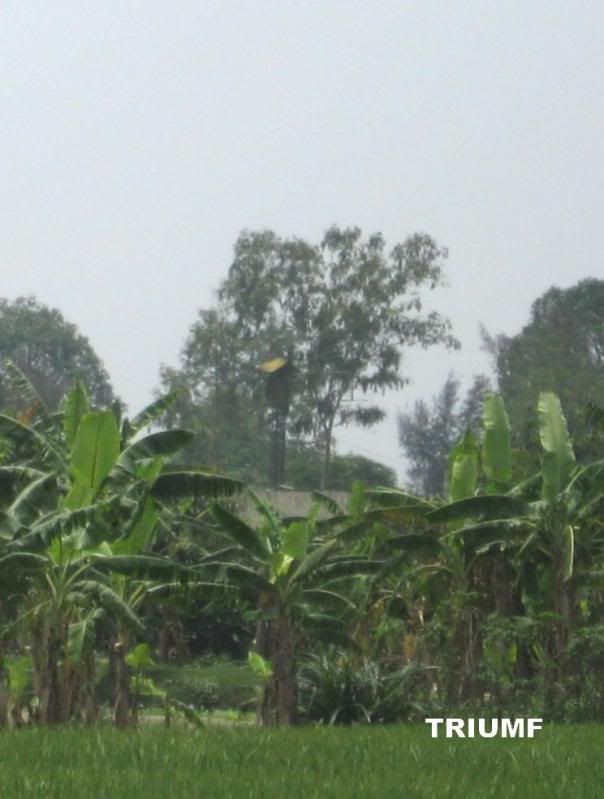

Dạ không nhầm đâu ạ, đây này:

Mờ quá! Nom như miếng vải bạt che phía trên trụ động cơ quay dây trời.

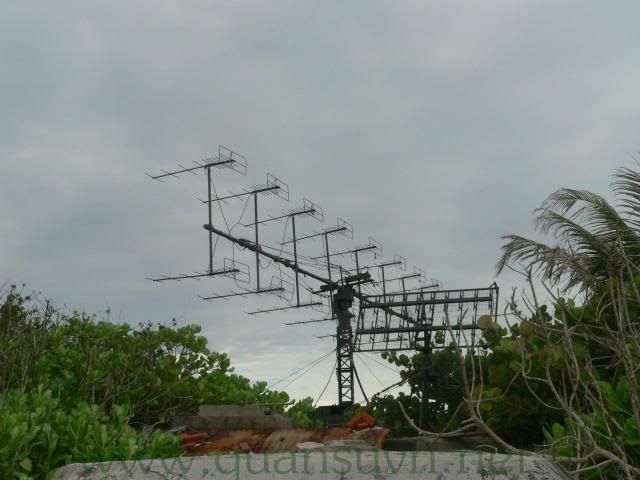

Dây trời không che của đài P-18M trạm M1 đoàn H92 (nguồn: doandonga@quansuvn.net)

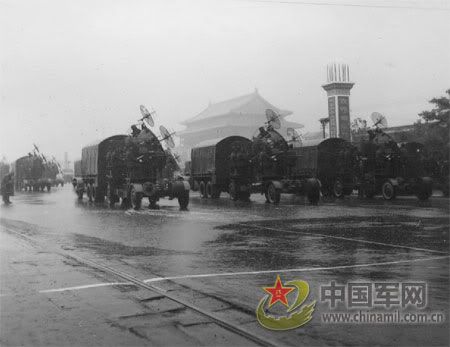

không phải rồi bác ơi.em còn vài cái ảnh rada này,nó được trang bị cho các đơn vị mặt đất.Trung quốc sản xuất và viện trợ cho ta trong kháng chiến chống Mỹ khoảng 1957 hay 196x gì đó(?)

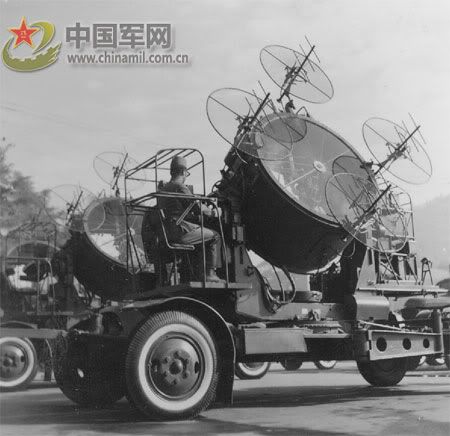

Huh! Cảm ơn thanh_a15 về trang đã dẫn. Thiết bị đó là đèn chiếu phòng không/phòng hải dẫn hướng bằng ra-đa sóng duy trì.
Thiết bị này gồm một đèn chiếu kiểu Sperry đường kính 152 cm và có 4 an-ten Yagi dẫn hướng dùng để soi mục tiêu trên không, trên biển cho các khẩu đội pháo lấy phần tử tác xạ. Loại này nếu có ở VN thì chắc ta được viện trợ trước khi có các đài P-8/513K, P-10 cảnh giới phòng không hay 517K cảnh giới bờ biển. Không rõ đồ này TQ nhận từ LX hay thu được của Tàu Tưởng.
Loại đèn chiếu ra đa này được biên chế thành các đại đội trực thuộc BQP và vẫn còn được dùng tới hồi đầu Chiến tranh phá hoại của Mỹ (xem thêm sử của các Lữ đoàn phòng không 214 và 283 tại quansuvn.net)
Được oldbuff sửa chữa / chuyển vào 00:57 ngày 22/04/2009

Hàng cũ luộc lại: Xe phóng việt dã 5P85ME của hệ thống S-300 PMU1++ của Đoàn B61.

Radar NEBO-UE chuyên cảnh giới tầm xa và phát hiện máy bay tàng hinh
