Các bác kỹ sư cho hỏi về các ký hiệu trong vẽ kỹ thuật

Các bác kỹ sư cho hỏi về các ký hiệu trong vẽ kỹ thuật

Các bác kỹ sư cho e hỏi có thể xem hoặc download ở đâu các tài liệu chỉ dẫn, ký hiệu, biểu tượng cho việc vẽ kỹ thuật, cụ thể là để vẽ sơ đồ các loại thiết bị, đường ống, máy móc ... tương tự như cái hình ở dưới đây được không ạ (nhưng đầy đủ hơn)?
Hoặc có cái phần mềm để vẽ thì càng tốt.

Bạn có thể dùng Microsoft Visio để vẽ mấy cái sơ đồ như vậy.

Chắc ý của bạn chủ topic là các qui định về các ký hiệu, các biểu tượng ... chứ ko phải công cụ, cách thức để vẽ
Tìm qui định ở tài liệu nào các bác nhỉ?

Hình của bạn có thể vẽ bằmg Microsoft Word hay PowerPoint .
Chỉ trong vòng 1 giờ thì vẽ xong.

Bác thích vẽ trên Auto CAD ko? Nếu thích thì down cái này về nè, tôi cũng dang sử dụng nó. Tuy là demo nhưng cũng đủ xài http://www.coade.com/product_demogeneric.asp?varflag=CADWorxPID

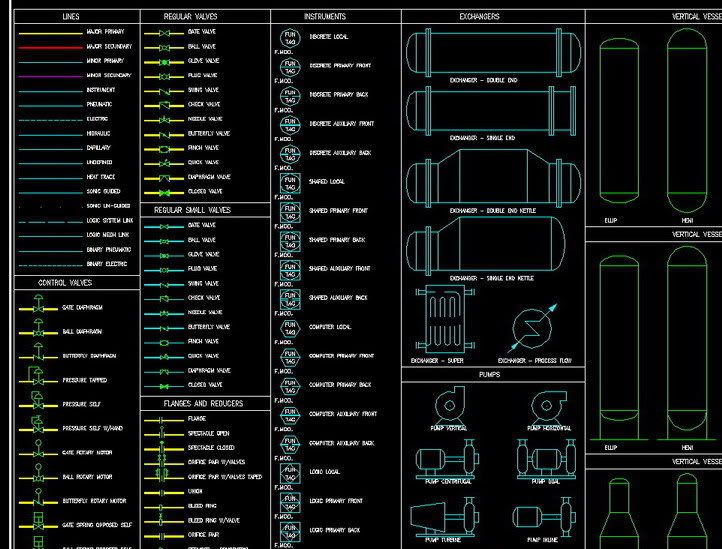

Thư viện của nó như trong hình, bác xem qua thử nhé

Chúc bác vừa ý

Thanks bạn, chính là cái tôi đang cần.

Cảm ơn bác ... iem cũng đang tìm thông tin trên

Các bác kô ngại vi phạm bản quyền thì mua đĩa CD về cài dùng cái Mechanical Destop cho AutoCAD , có đủ sơ đồ đường ống và thư việc các thiết bị thông dụng bơm quạt máy nén, dàn trao đổi nhiệt, đến chi tiết lắp ghép luôn, các bản vẽ này đc các hãng bán thiết bị cung cấo nên rất chính xác từ bu lông móng máy đến các chi tiết mặt bích lắp ghép.
Chỉ việc chọn và ghép các thiết bị với nhau... nhưng nếu mua và dùng các thiết bị này chắc đắt lè lưỡi
Chi tiét giới thiệu
http://usa.autodesk.com/adsk/servlet/index?siteID=123112&id=4253185
Một số phần mềm tương tự của AutoDesk
http://www.echip.com.vn/echiproot/html/2005/so195/gioithieumot.html
Các phần mềm chuyên về thiết kế P&ID của hãng thứ 3 trên tương thích AutoCAD
http://partnerproducts.autodesk.com/compatiblewith/mechanical.asp

Thấy các bác hào hứng với soft quá em cũng góp cho thêm vui.
Năm trước em có dự event của Autodesk tại HCM, em có xin được 1 bản Demo của soft AutoCAD P&ID 2007 (chạy trên AutoCAD Platform), có rất nhiều tính năng mạnh hỗ trợ cho những người làm chuyên P&ID, có thể thống kê MTO từ CAD ra Excel và ngược lại (<-- thích nhất là cái này ). Rất phù hợp cho ai làm proposal
Tất cả tính năng trên em thấy thằng chuyên gia thực hiện tại event thui, em cũng chưa thử qua. Bác nào thích thì qua em copy nhé, vì nó hơn 800MB nên em lười up lên rapidshare lắm . Cái bìa cái DVD soft là dưới đây, các bác có thể tham khảo thêm tính năng của nó trên web của Autodesk.

Bác Pm cho em cái địa chỉ , em đến copy cái DVD nhé, HCM hay HÀ nội đà nẵng đều đc ạh , trc đựoc dùng bản demo thấy có ích lăm lắm
