Các bạn giúp mình tìm hiểu về CICLON

Các bạn giúp mình tìm hiểu về CICLON

Chào cả nhà

Vừa rồi có người bạn hỏi mình :

Cấu tạo và nguyên lý của Ciclon ???

Mình kg biết , mong cả nhà giải thích dùm

Chúc cả nhà có mùa Giáng sinh vui vẻ

Là thiết bị lọc ly tâm kiểu đứng, thiết bị lọc bụi này hình thành lực ly tâm để tách bụi ra khỏi không khí. Nó được ứng dụng rất rộng rãi trong công nghiệp.
Thân xiclon thường hình trụ có đáy là chóp cụt. Ống khí vào được bố trí theo phương tiếp tuyến với thân xiclon, khí nhiễm bụi đi vào phần trên của xiclon thực hiện chuyển động xoắn ốc, dịch chuyển xuống phía dưới và hình thành dòng xoáy ngoài. Lúc đó, các hạt bụi, dưới tác dụng của lực ly tâm, văng vào thành xiclon. Tiến gần đến đáy chóp, dòng khí bắt đầu quay ngược trở lại và chuyển động lên trên hình thành dòng xoắn trong. Các hạt bụi văng đến thành, dịch chuyển xuống dưới nhờ lực đẩy của dòng xoáy và trọng lực rồi từ đó ra khỏi xiclon qua ống xả bụi.
Ưu điểm:
? Không có phần chuyển động;
? Có thể làm việc ở nhiệt độ cao;
? Có khả năng thu hồi vật liệu mài mòn mà không cần bảo vệ bề mặt xiclon;
? Thu hồi bụi ở dạng khô;
? Trở lực hầu như cố định và không lớn (250 ?" 1500N/m2);
? Làm việc tốt ở áp suất cao;
? Chế tạo đơn giản;
? Năng suất cao;
? Rẻ;
? Hiệu quả không phụ thuộc sự thay đổi nồng độ bụi.
Nhược điểm:
? Hiệu quả vận hành kém khi bụi có kích thước nhỏ hơn 5m;
? Không thể thu hồi bụi kết dính;
? Thu hồi bụi trong xiclon diễn ra dưới tác dụng của lực li tâm.

a/ b/ c/ d/
Hình 3.4: Các dạng xyclon chủ yếu
a ? kiểu xoắn ốc, b ? kiểu tiếp tuyến, c ? kiểu xoắn vít, d ?" kiểu dọc trục có cánh nơ.
Trong công nghiệp xiclon được chia làm hai nhóm: hiệu quả cao và năng suất cao. Nhóm thứ nhất đạt hiệu quả cao nhưng yêu cầu chi phí lớn, nhóm thứ hai có trở lực nhỏ nhưng thu hồi các hạt mịn kém hơn.
Trong thực tế, người ta ứng dụng rộng rãi xiclon trụ và xiclon chóp (không có thân trụ). Xiclon trụ thuộc nhóm năng suất cao, còn xiclon chóp thuộc nhóm hiệu quả cao. Đường kính xiclon trụ không lớn hơn 2000 mm và xiclon chóp nhỏ hơn 3000 mm. Vận tốc khí qua xiclon khoảng từ 2,2 đến 5,0 m/s.
Bảng 3.2: Nồng độ bụi cho phép ứng dụng xiclon phụ thuộc đường kính xiclon
Đường kính Xiclon (mm) 800 600 500 400 300 200 100
Nồng độ bụi cho phép 2,5 2,0 1,5 1,2 1,0 0,8 0,6
Nhóm xiclon: khi lưu lượng lớn người ta ứng dụng nhóm phối hợp các xiclon. Điều đó cho phép không tăng đường kính xiclon và do đó ảnh hưởng tốt đến hiệu quả xử lý. Khí nhiễm bụi đi vào chung một ống, rồi sau đó được phân phối cho các xiclon thành phần.
II.1.5. Thiết bị lọc bụi ly tâm kiểu ngang
Thiết bị lọc bụi ly tâm kiểu nằm ngang có cấu tạo khá đơn giản. Nó còn được gọi là thiết bị lọc ly tâm một chiều do dòng khí chỉ đi từ đầu này ra đầu kia của thiết bị trên cùng một chiều.
Được nkd23 sửa chữa / chuyển vào 22:13 ngày 05/01/2009
được lan0303 sửa chữa / chuyển vào 20:24 ngày 10/01/2009

@ Bác Nkd23: Kính mời Bác tiếp tục!

Thật là ngại quá, cái bài dài dài ở trên cũng do tôi cop ở đâu đó thôi, thời gian vừa qua có tham gia quản lý lắp mấy cái lọc bụi nên có phải tìm hiểu một chút.
Theo tôi, lọc bụi Ciclo thì chỉ lắp để lọc thô thôi, lọc tinh thì phải lắp thêm lọc bụi tĩnh điện hoặc lọc bụi túi mới đảm bảo tiêu chuẩn được.

@ Nkd23: HiHi! đừng ngại, mình cũng ... chỉ thấy nó hoạt động trong dây chuyền chế biến gỗ xuất khẩu - dùng kỹ thuật CNC+PLC của Ý mà thôi (khu CN Tam Phước ĐNai). Xin mời các Bác tiếp tục ạ!

Cho em đóng góp một chút. Hô?i ti?m hiê?u vê? hệ thống sấy khí động, em cufng có ti?m hiê?u qua cái cyclon na?y.

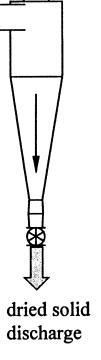

Hi?nh dạng cơ ba?n: Thươ?ng có 1 van khóa khí va? một ông tiết diện tro?n thay đô?i

Tác dụng: Trong hệ thống sấy thi? Cyclon du?ng đê? thu vật liệu sấy đaf đạt yêu câ?u vê? độ khô
Nhơ? cấu tạo như trên cu?a cyclone, VLS sef chịu lực ly tâm khi đi va?o phâ?n ống có tiết diện tro?n thay đô?i cu?a cyclone

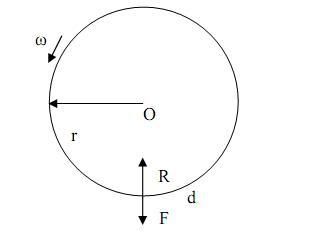

Một hạt có kích thước d, nă?m ơ? ranh giới thiết bị phân loại, sef chịu 2 lực
- R: Lực hướng tâm, do dòng khí tác dụng vào hạt. R = 3ðìd.v, trong đó
ì: độ nhớt của dòng khí, Pa.s.
d: kích thước hạt, m.
w: vận tốc dòng khí, m/s
- F: Lực ly tâm do thiết bị phân loại tạo nên. Ký hiệu đr và đ là khối lượng riêng của hạt và khí tương ứng, kg/m3, r là bán kính thiết bị, m, là vận tốc góc, 1/s, ta có:

Tuỳ thuộc vào mối tương quan giữa các giá trị của F và R mà có thể xảy ra các trường hợp sau:
- Nếu F > R: Hạt sẽ bị đẩy ra khỏi thiết bị phân loại.
- Nếu F < R: Hạt sẽ được hút vào thiết bị phân loại.
Khi các thông số r, đr , đ, v, d không đổi, nếu thay đổi ?, ta có thể điều chỉnh việc hút hoặc đẩy hạt ra khỏi thiết bị phân loại. Điều đó được sử dụng làm cơ sở lý thuyết cho việc phân loại hạt bằng thiết bị phân loại ly tâm.

À?, cài Cyclon ơ? trĂn em trì?nh bà?y là? Cyclon dù?ng 'Ă? thu VẶt LiẶu SẮy trong hẶ thẮng sẮy khì 'Ặng, bàc chù? Topic hò?i chung vĂ? Cyclon, nhưng em chì? biẮt 'Ă? trà? lơ?i riĂng cho Cyclon trong SẮy thĂi à
