Các loại vũ khí hàng không

Lamali có thể đưa lên ảnh các loại máy bay và bom được không ạ

Quả thực là rất hiện đại
Đừng ai click vào chữ ký của tui nghe hại mắt ráng mà chịu đó nghe

Ít người vào đây và đăng bài quá

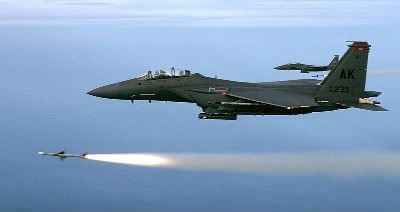

Máy bay F15 phóng tên lửa AIM 7

Tên lửa hồng ngoại gắn trên máy bay

Tên lửa không đối không thuộc thế hệ đầu tiên K5 được lắp trên mig 21

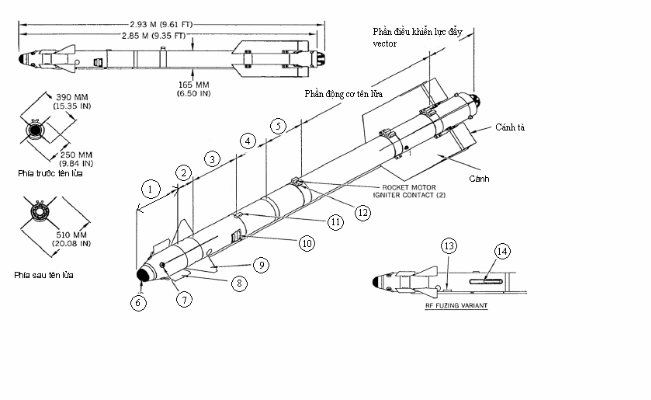

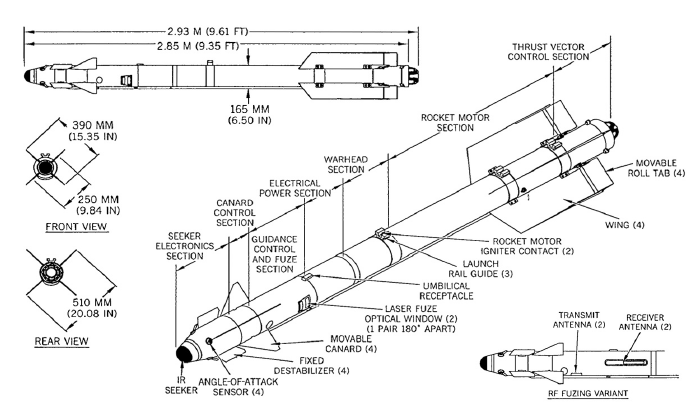

Cấu tạo tên lửa R73

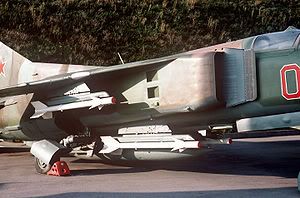

Tên lửa K13 trên máy bay Mig 23

Đầu dẫn của tên lửa K13

1: Phần đầu tìm điện tử
2: Cánh điều khiển vịt
3: Điều khiển dẫn hướng và ngòi nổ
4hần nguồn điện
5: Phần chiến đấu
6: Đầu tìm hồng ngoại
7: Cảm biến góc tấn (góc đụng)
8: Fixed destabilizer
9: Cánh vịt chuyển động được
10: Laser fuze optical window (2) (1 pair 1800 apart)
11: umbilical receptacle
12: Ray dẫn hướng
13: Ăng ten truyền sóng
14: Ăng ten thu sóng

Bác nầy có nhiều tài liệu ghê ta!
Post tiếp đi bác! Chủ yếu là những loại đang sử dụng hiện nay tại các quân đội HK,TQ,Nga... các nước có nền CNQP tiên tiến !

Mấy cái này có trên vi.wikipedia rồi ạ, nên em mong mọi người vào bàn luận.

Mấy cái ảnh này em cũng có, trong 1 cuốn sách về tiềm lực quân sự LX năm 1988 do BQP Mỹ phát hành ( h nhà vẫn còn ) nhưng hồi đó còn nhỏ nên chả biết nó nói gì, h lớn rồi thì thấy thông tin nó cũ nên cũng chả dịch nữa
Được nobita1102 sửa chữa / chuyển vào 23:24 ngày 05/07/2009
