Catalogue vũ khí xuất khẩu của Nga 2009-2010

Trong clip ngắn này các bạn thấy Gepard và Klinok, Kashtan, Kortik ..và Smerch bắn đạn chống tăng

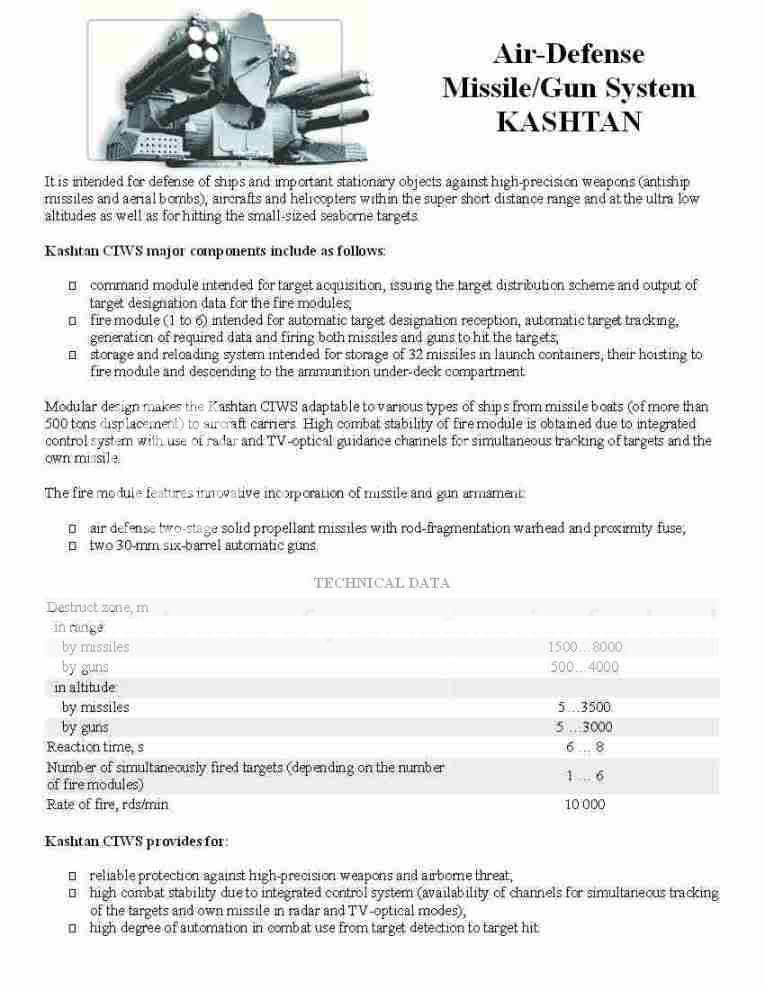

HỆ THỐNG PHÁO/TÊN LỬA PHÒNG KHÔNG KASHTAN

Nhiệm vụ
Hệ thống pháo/tên lửa phòng không Kashtan được thiết kế để tự vệ trước các cuộc tiến công của tàu và máy bay đối phương. Nó có thể tiêu diệt tên lửa diệt hạm, máy bay cánh cố định, trực thăng cũng như các mục tiêu mặt nước nhỏ.
Kết cấu
? Module tác chiến
? Tên lửa phòng không
? Module chỉ huy và điều khiển hỏa lực
? Thiết bị hỗ trợ
Đặc điểm
Module chỉ huy và điều khiển hỏa lực có khả năng phát hiện, nhận dạng, bắt bám và truyền dữ liệu cho các module chiến đấu. Module chiến đấu bao gồm một bệ pháo và tên lửa, hệ thống điều khiển hỏa lực bằng radar và quang học, hệ thống máy tính và hệ thống phát điện. Hệ thống này tự động tiếp nhận thông số về mục tiêu, bám và tiêu diệt chúng bằng pháo hoặc tên lửa.
Thông thường, tàu có thể lắp từ 1 tới 6 module chiến đấu tùy theo lượng choán nước và yêu cầu tự vệ. Trên các tàu có lượng choán nước lớn, mỗi module chiến đấu có thể chứa tới 32 tên lửa phòng không.
Tên lửa phòng không 2 tầng sử dụng nhiên liệu rắn 9M311-1 có đầu đạn nổ văng mảnh. Tên lửa được lắp sẵn trong ống phóng dạng container đảm bảo an toàn trong quá trình lắp đặt và có độ tin cậy cao. Bệ pháo phòng không được gắn 2 khối pháo bắn nhanh 6 nòng GSh-6-30K.
Hệ thống điều khiển tích hợp liên tục bám mục tiêu và điều khiển tên lửa tiêu diệt thông qua kên radar hoặc quang truyền hình. Hệ thống Kashtan còn có thêm khoang chứa và máy nạp (chứa 32 tên lửa, mỗi bệ với 4 ống phóng kiêm container có thể được nạp tên lửa chỉ trong vòng 1,5 phút).
Hệ thống Kashtan đảm bảo khả năng tự vệ cho các tàu mang nó nhờ xác suất diệt mục tiêu cao ở tầm 8000m vào đến 1500 với tên lửa, nếu mục tiêu lọt được qua tầm này thì pháo 30mm bắn nhanh sẽ làm nốt công việc còn lại. Hoạt động chiến đấu được tự động hóa hoàn toàn (từ phát hiện đến tiêu diệt mục tiêu) cho phép nó có thể diệt tới 5 mục tiêu trong vòng 1 phút.
Kashtan có thể được lắp trên các tàu có lượng choán nước từ 400 tấn trở lên.
Thông số kỹ thuật cơ bản
Cự ly phóng hiệu quả của tên lửa 9M311-1, tối thiểu-tối đa: 1.500-8.000m
Tầm bắn hiệu quả của pháo, tối thiểu-tối đa: 500-4.000m
Tầm cao hiệu quả, tối thiểu-tối đa: 5-6.000m
Tốc độ tối đa của mục tiêu: 900 m/s
Xác suất diệt mục tiêu trong vòng hỏa lực: 0,96-0,99
Số mục tiêu có thể tiêu diệt cùng lúc: tới 6 (tùy vào số module chiến đấu)
Tốc độ bắn của pháo: 10.000 viên/phút
Giá bán:
- Tên lửa 9M311-1: US$ 150.000

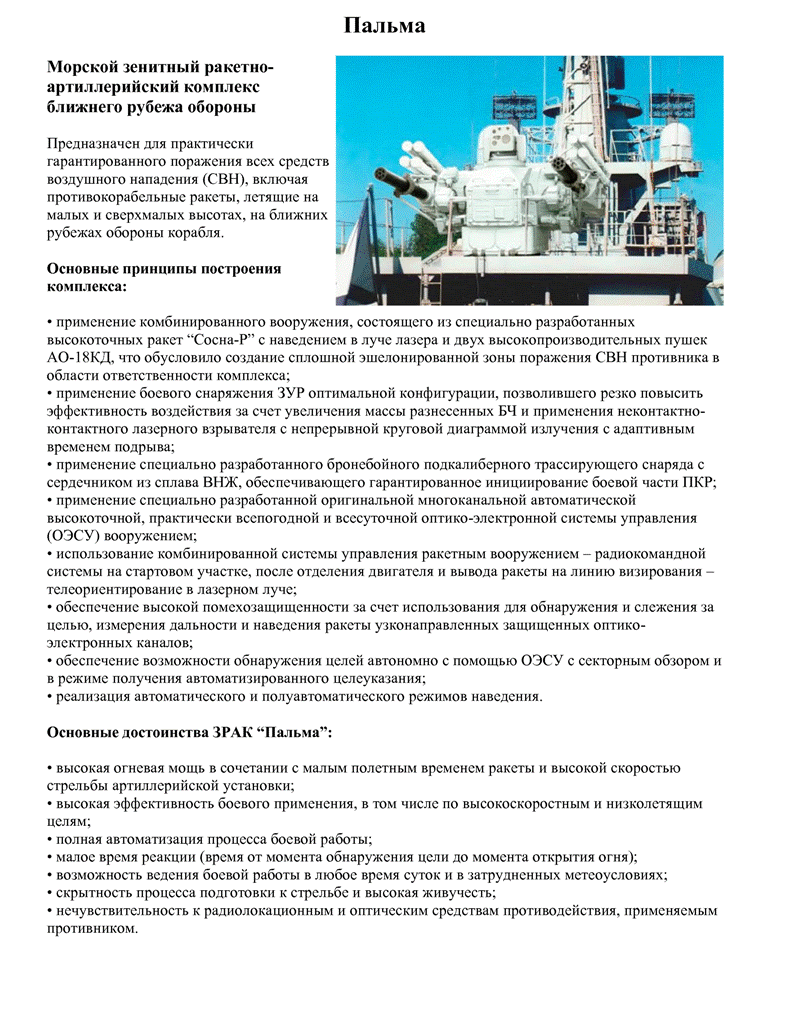

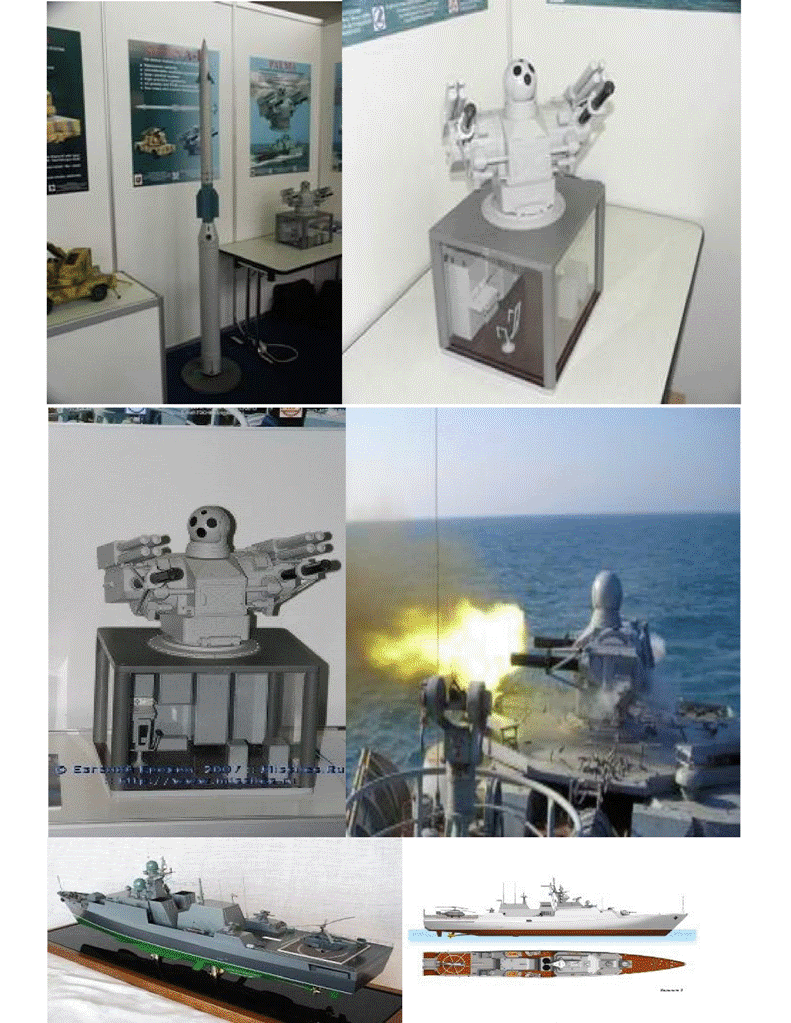

HỆ THỐNG PHÁO/TÊN LỬA PHÒNG KHÔNG PALMA

Nhiệm vụ
Hệ thống phòng không Palma với pháo cỡ nhỏ và vừa/ tên lửa Sosna-R với hệ thống điều khiển hỏa lực 3V-89 được thiết kế để phòng vệ trước sự tiến công của cuộc tiến công của tàu và máy bay đối phương. Nó có thể tiêu diệt tên lửa diệt hạm, máy bay cánh cố định, trực thăng cũng như các mục tiêu cỡ nhỏ trên mặt nước và trên bờ.
Cấu hình
? Bệ pháo 3S-89 với hệ thống điều khiển hỏa lực 3V-89
? Tới 4 module tác chiến 3R-99E
? Tên lửa phòng không Sosna-R
? Hệ thống Radar phát hiện mục tiêu 3Ts-99/Positiv ME1
? Hệ thống ổn định bằng hơi nước 3A-99/Delta
? Thiết bị hỗ trợ
Đặc điểm
? Kết hợp hoàn hảo giữa pháo/tên lửa phòng không như tên lửa điều khiển bằng lade/quang-truyền hình Sosna-R cùng pháo tự động bắn nhanh AO-18KD.
? Hệ thống điều khiển quang-điện đa kênh có độ chính xác cao, được hỗ trợ tốt trong môi trường tác chiến điện tử.
? Hoạt động hoàn toàn tự động.
? Khả năng kháng nhiễu cao và khó bị phát hiện nhờ hạn chế được bức xạ HF.
Một hệ thống phòng không Palma hoàn chỉnh bao gồm 4 module tác chiến, radar nhìn vòng và nhận dạng mục tiêu, hệ thống ổn định bằng điện.
Mỗi module tác chiến 3R-99E bao gồm 8 tên lửa Sosna-R SAMs lắp sẵn trong conatainer kiêm ống phóng và 2 bệ pháo 6 nòng tự động bắn nhanh cỡ 30mm AO-18KD (tới 1.500 viên) có thể bắn đạn xuyên giáp, đạn nổ mạnh-văng mảnh và đạn lửa nổ mạnh văng mảnh. Tốc độ bắn đạt tới 10.000 phát/phút

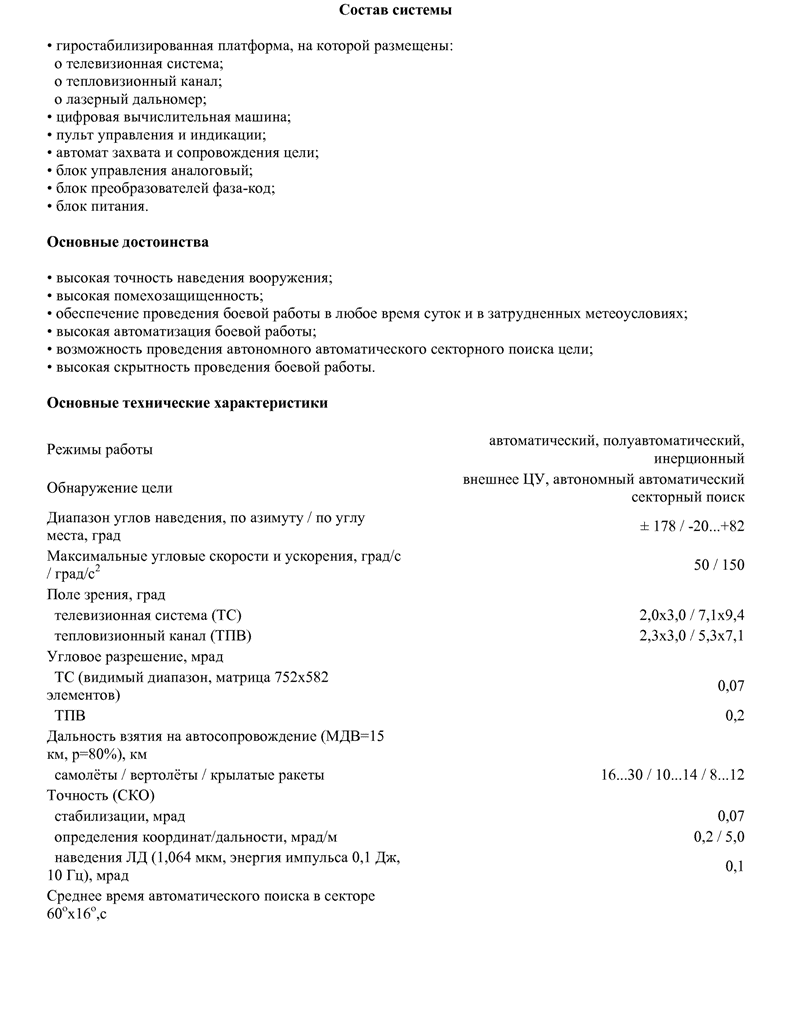

Hệ thống điều khiển hỏa lực bao gồm kênh truyền hình và ảnh nhiệt, máy đo xa lade, kênh điều khiển lade...

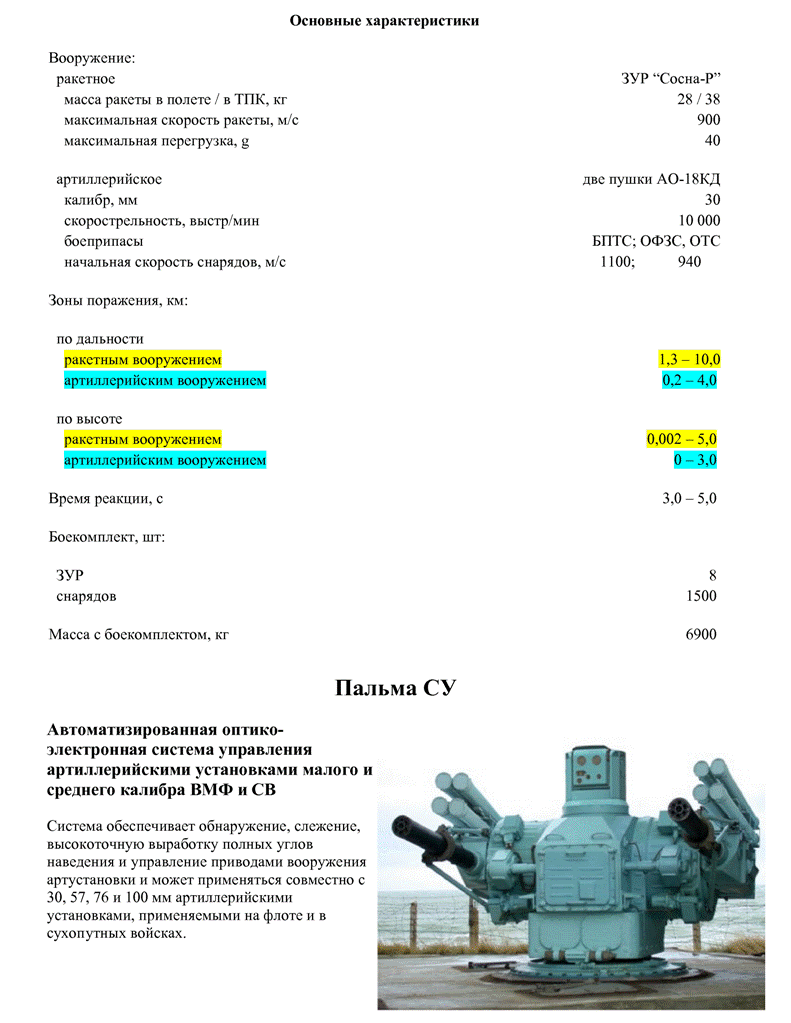

Thông số kỹ thuật cơ bản
Cự ly tiêu diệt mục tiêu hiệu quả:
- Đối với tên lửa: 1.300-8.000m
- Đối với pháo: 200-4.000m
Tầm cao hiệu quả:
- Đối với tên lửa: 2-3.500m
- Đối với pháo: tới 3.000m
Số mục tiêu có thể tiêu diệt cùng lúc: 6 (tùy thuộc vào số module tác chiến)
Tốc độ bắn của pháo: tới 10.000 phát/phút
Loại đạn pháo: Xuyên giáp, nổ văng mảnh đạn lửa, đạn huấn luyện
Trọng lượng module tác chiến (bao gồm cả vũ khí lắp sẵn): 6.900kg
Thời gian phản ứng: 3-5 giây
Hệ thống điều khiển:
- Quang ?" điện (chính)
- Có sự hỗ trợ của radar
Thời gian bay của tên lửa (ở tầm 5-8km): 6,0-11,5 giây
Khả năng chịu quá tải của tên lửa (G-load): tới 52
Tốc độ tối đa của tên lửa: 1.200m/s
Giá bán ước tính:
- Palma với đủ 4 module tác chiến: US$ 25 million
- Tên lửa Sosna-R: US$ 150.000
So sánh giữa Palma với các hệ thống phòng không tầm gần khác

----------------------

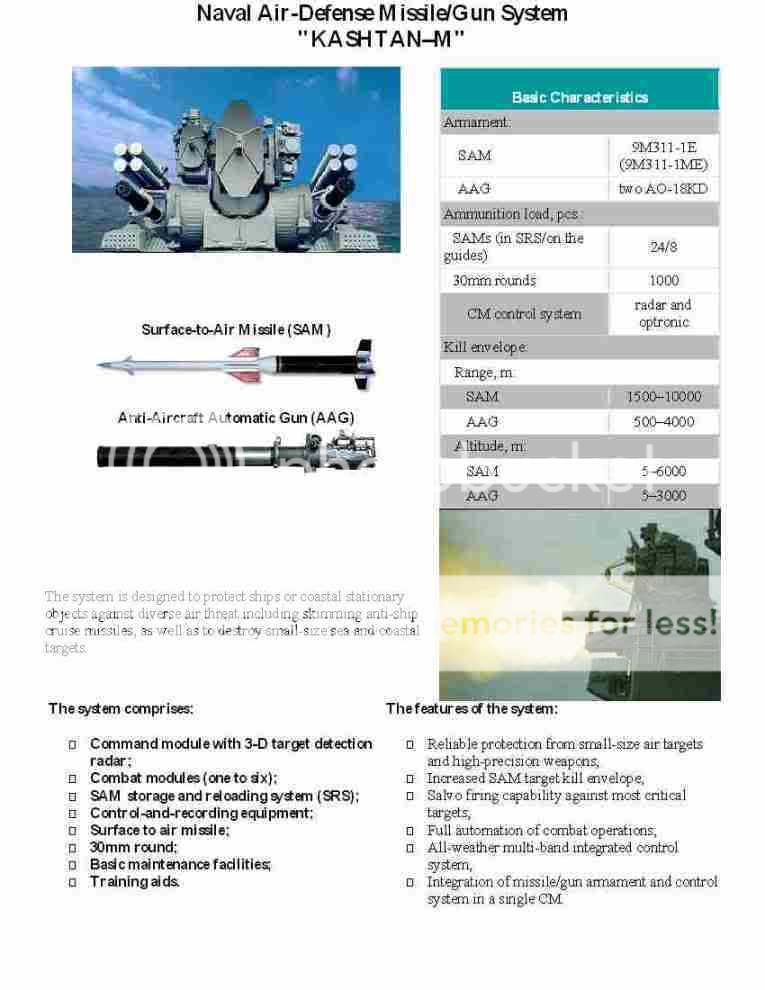

Cũng tại một thành phố Tula có hai công ty chào hệ thống phòng không Kastan-M và Kastan .loại Kastan-M ddax có tầm bắn tên lửa lên đến 10 km. Hệ thông này ở nga lúc đầu gọi là " Kortik" dự trên hệ thống Tunguska sau này lại cải tiến dựa vào hệ thống phòng không " Pantsir-S1 " mạnh hơn ( http://www.arms-expo.ru/site.xp/049055052048124049053050054.html )

Bạn Gulfoil vẫn phong cách trích bài toàn ngoại ngữ. Nên có phần dẫn hay bình luận tiếng Việt bạn ạ!

---------------------
Hệ thống tên lửa pháo phòng không của Nga mới đưa vào sử dụng và được Việt Nam chọn cho tầu Gepard của mình.Tầu này giao hàng vào 2009-20010 mặc dù vừa rồi phía Nga có đòi trả thêm mấy chục triệu , không hiểu đã đàm phán đến đâu ?
Trên mạng của hãng làm hệ thống Palm mình thaays tầm tên lửa xa đến 10 km và tầm cao là 5 km lại được quảng cáo là hai được bất kỳ loại tên lửa hoặc máy bay nào, kể ra coa hệ thống ra đa quang điện tử cũng hay đấy nhỉ .

Các bác có báo giá Uran-E, Yakhont ko nhỉ? Up lên hộ em cho em mở rộng tầm mắt xem để làm thịt một con tầu Khựa thì mất khoảng bao nhiêu năm lương của em

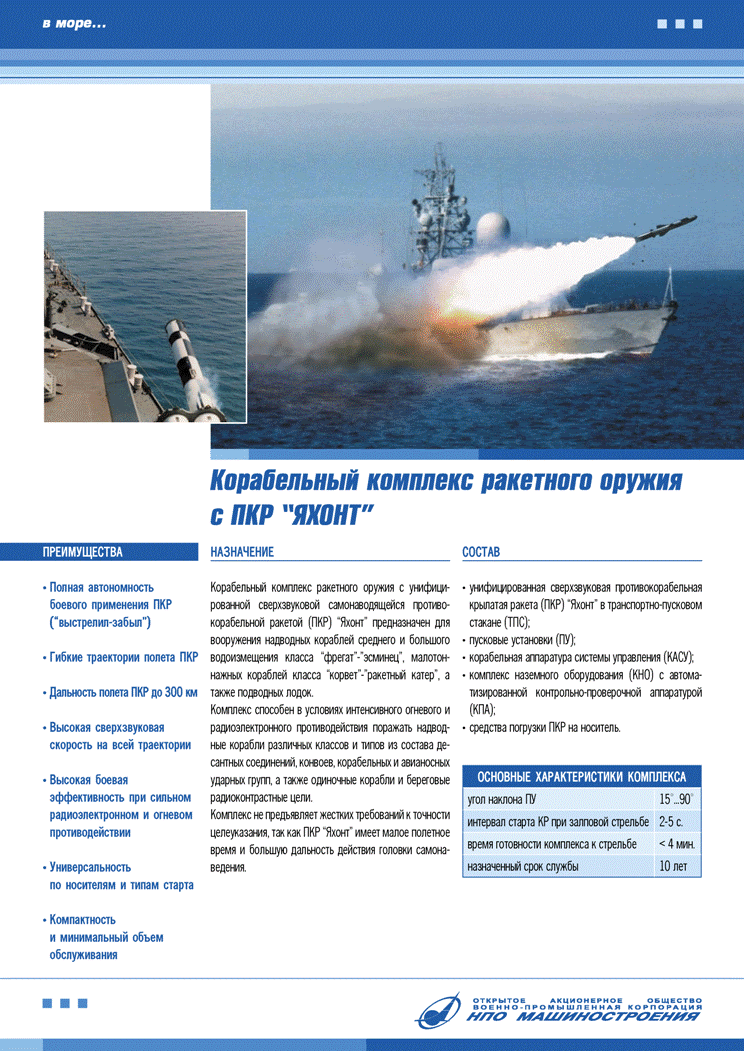

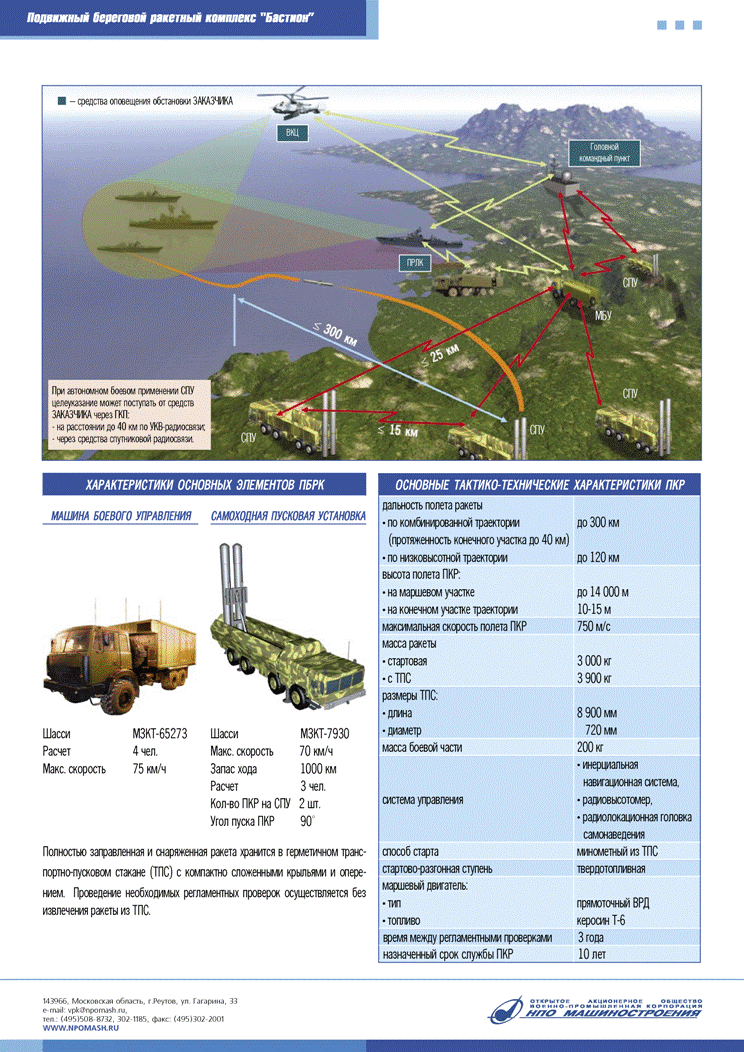

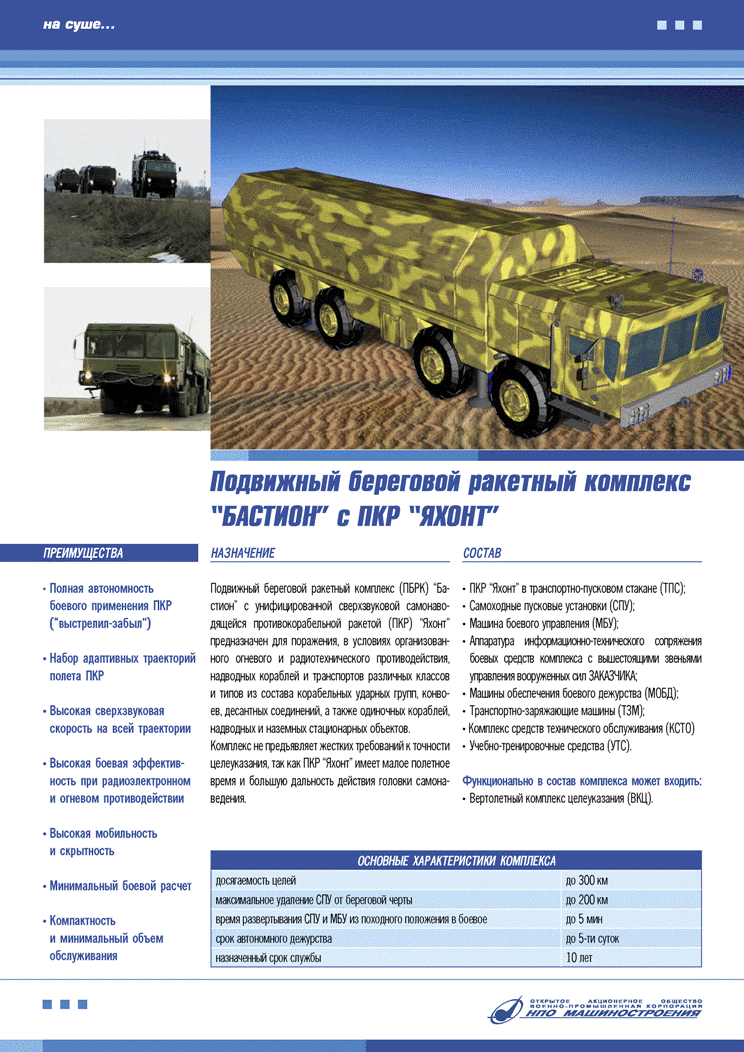

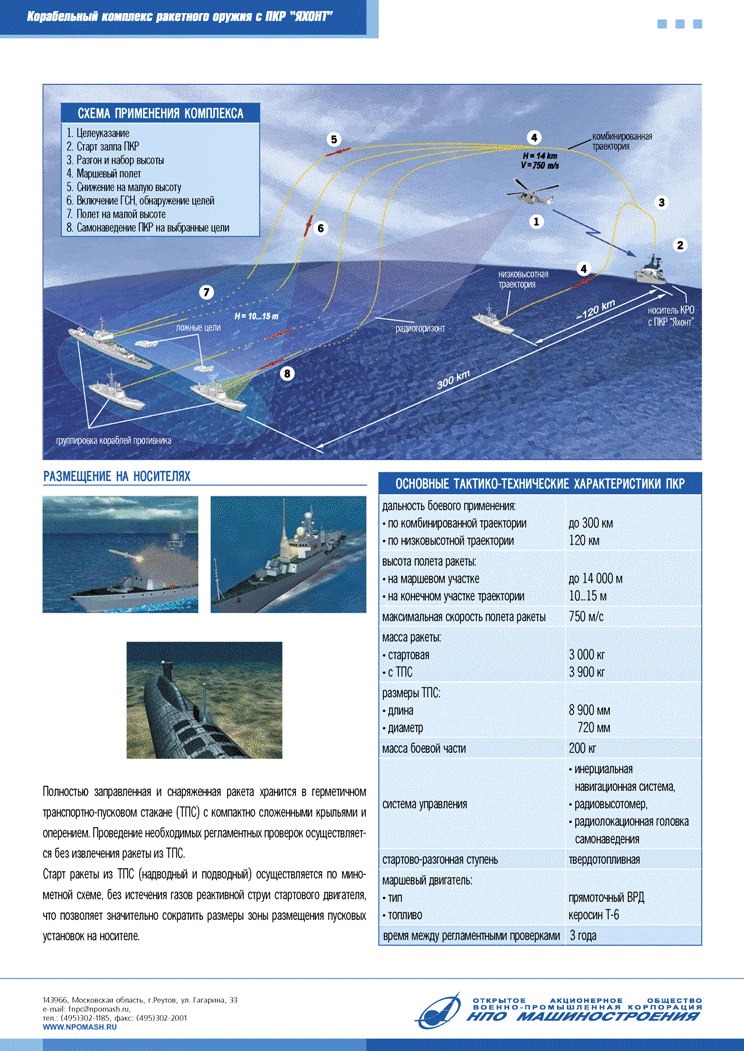

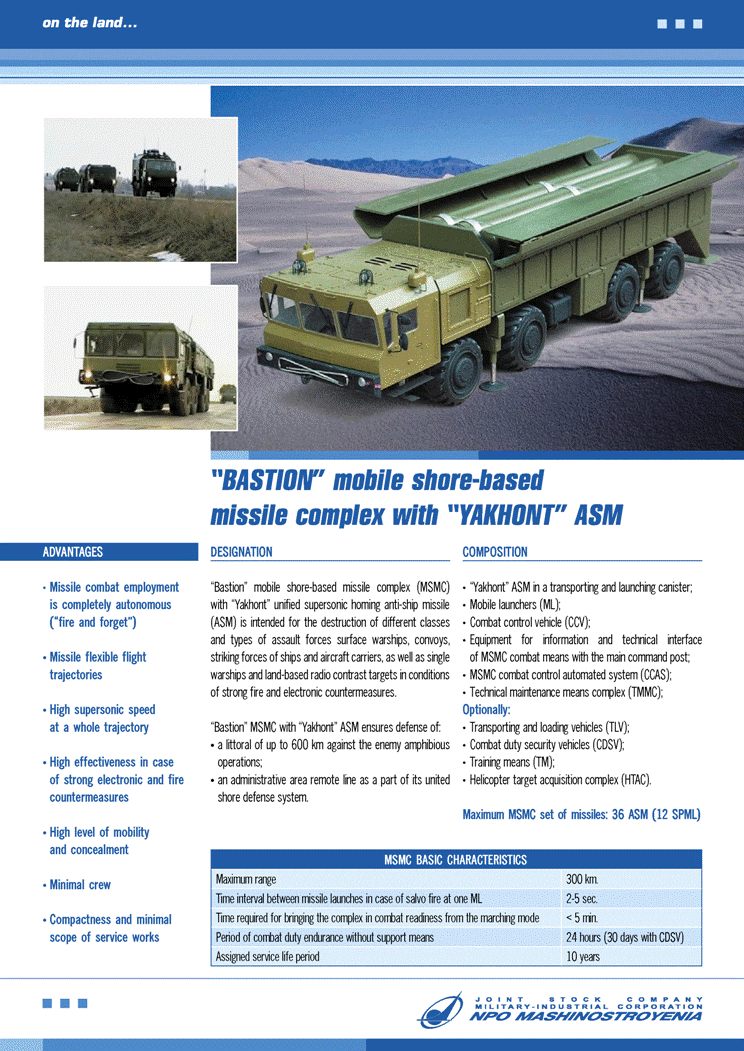

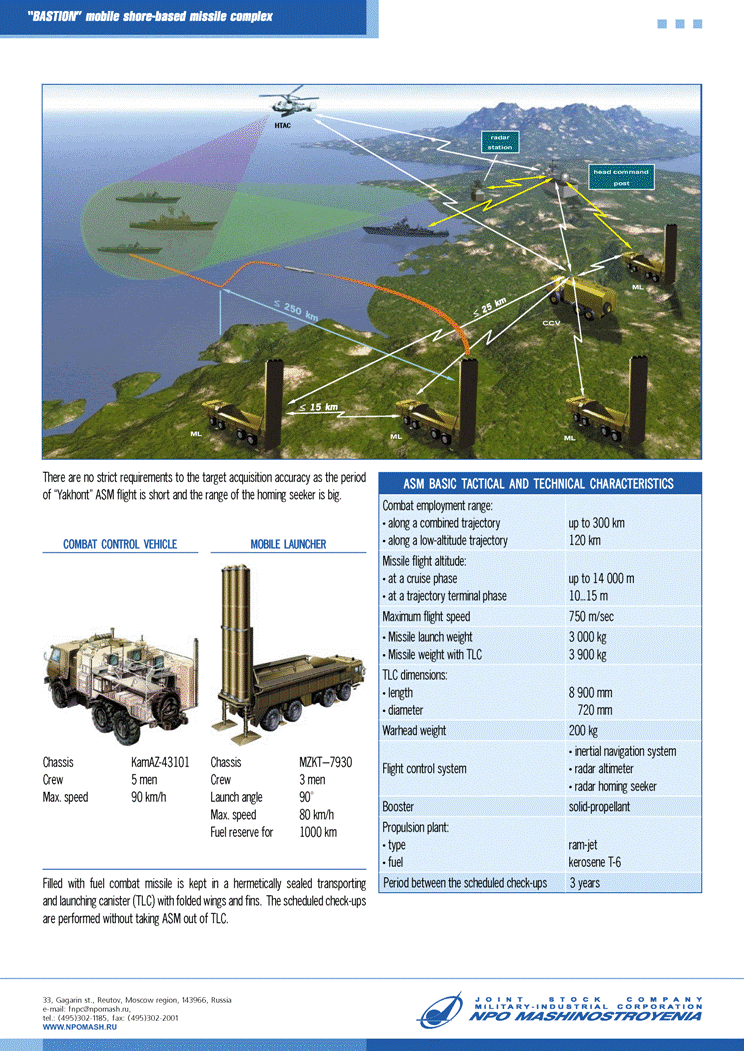

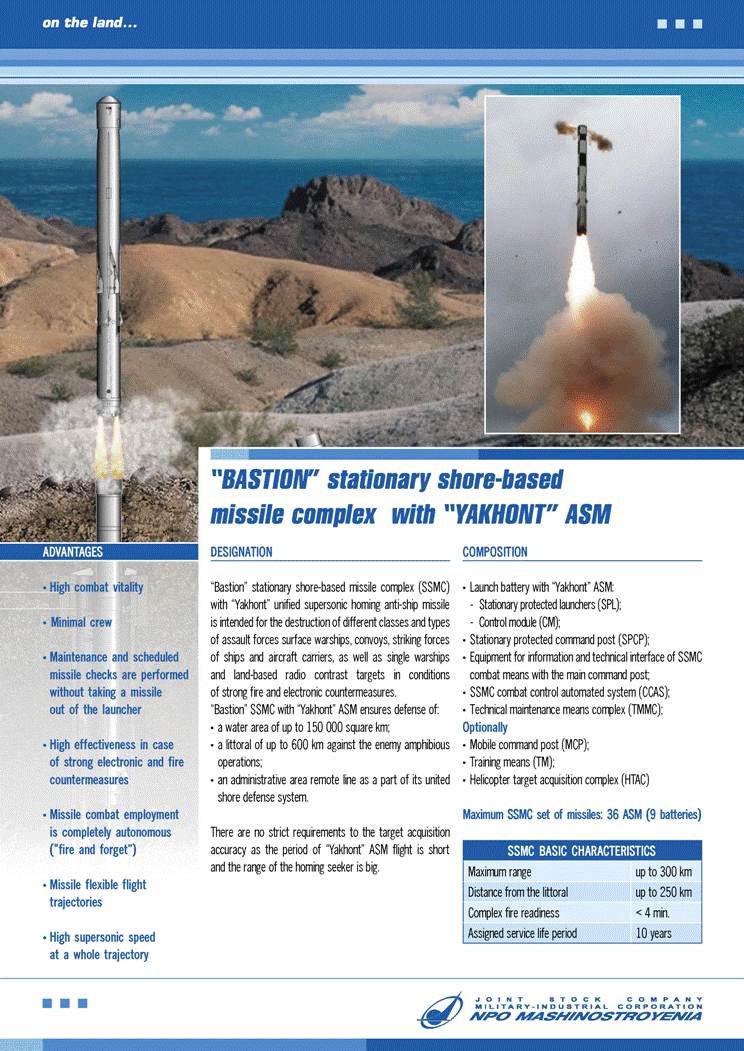

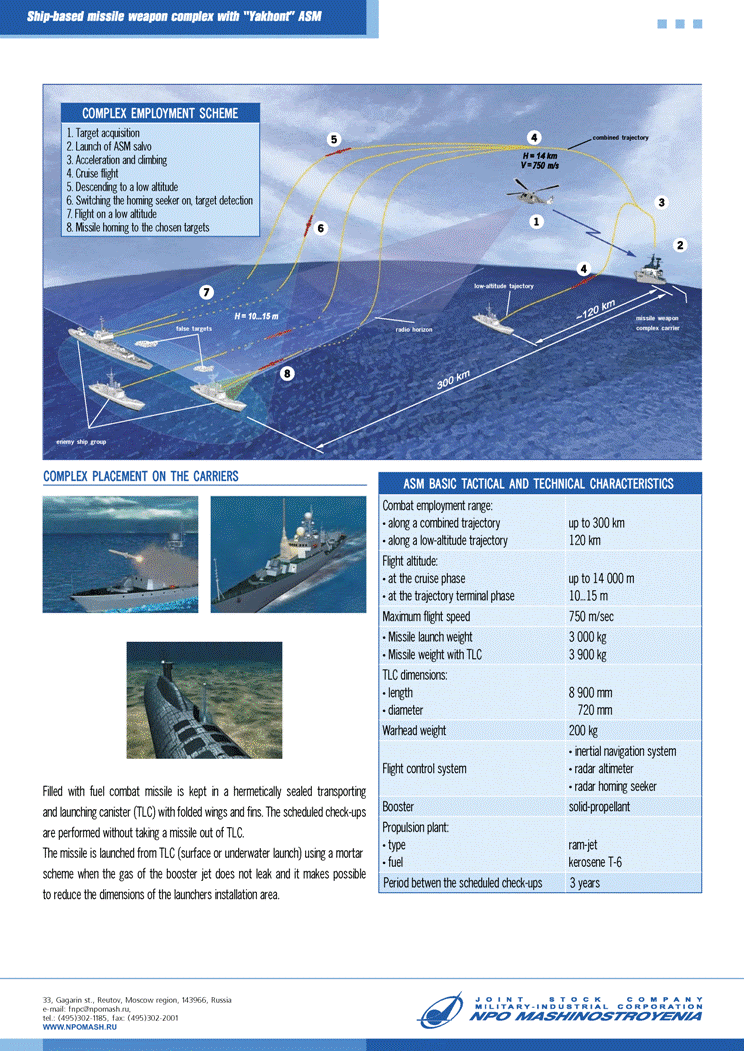

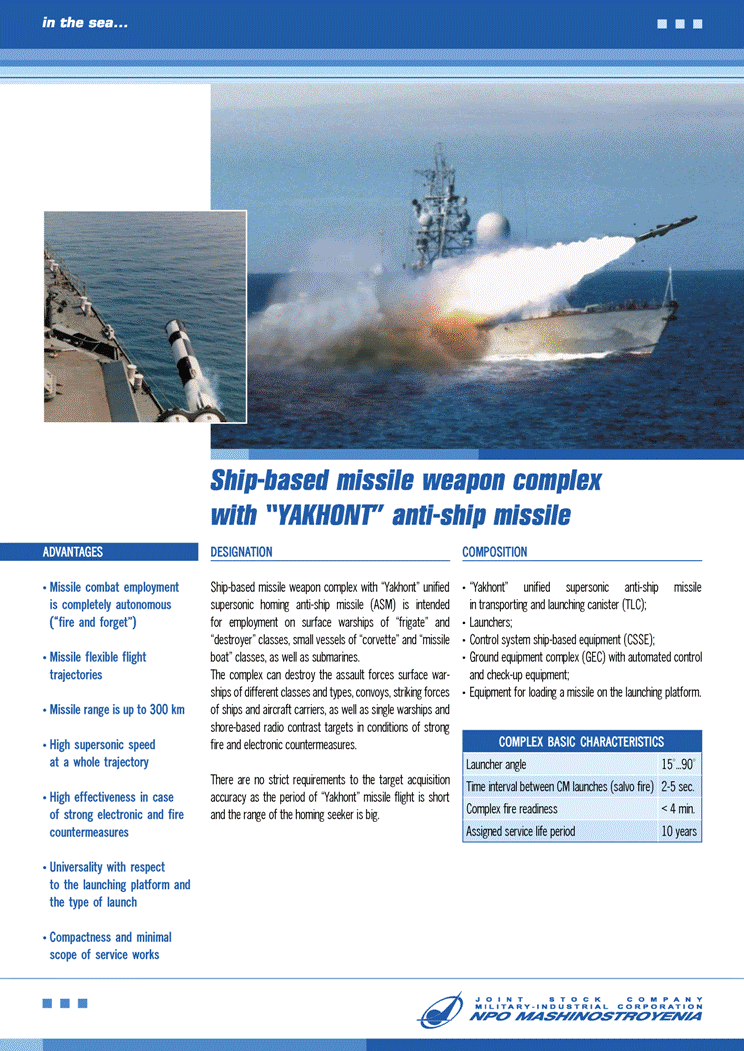

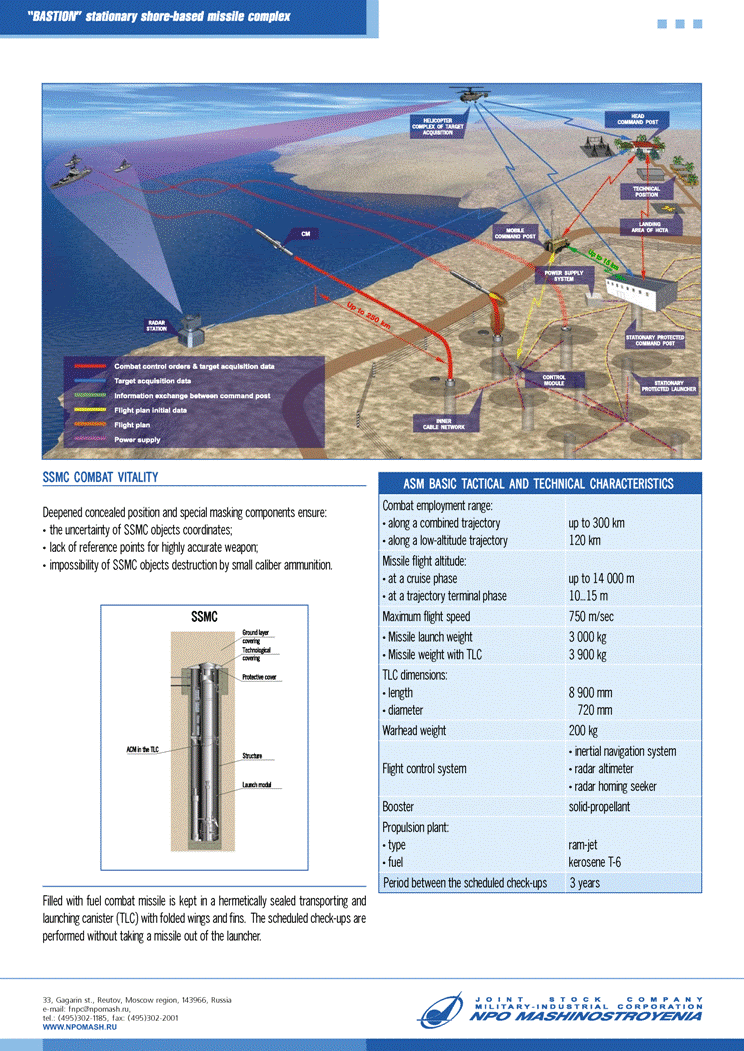

HỆ THỐNG TÊN LỬA ĐỐI HẠM YAKHONT

Nhiệm vụ
Hệ thống tên lửa đối hạm Yakhont được thiết kế để tiêu diệt các tàu nổi, tàu vận tải trong biên chế các đơn vị xung kích, đổ bộ hay vận tải của địch cũng như các mục tiêu có diện tích phản xạ radar lớn trên đất liền.
Cấu hình
? Các ống phóng kiêm container bảo quản tên lửa đối hạm
? Bệ phóng trên tàu nổi hoặc tàu ngầm.
? Hệ thống điều khiển hỏa lực trên tàu
? Các thiết bị hỗ trợ và kiểm tra trên mặt đất
Đặc điểm
Hệ thống tên lửa đối hạm Yakhont có hiệu quả tác chiến cao nhờ tốc độ nhanh, hành trình bay đa dạng, diện tích phản xạ radar nhỏ nhờ được bọc một lớp vật liệu có tính năng hấp thụ sóng radar và hệ thống điều khiển kết hợp giữa bay theo quán tính và đầu dò radar. Sau khi có thông số của mục tiêu, tên lửa được phóng ở chế độ hoàn toàn tự động. Hệ thống Yakhont có thể được lắp trên các tàu nổi, tàu ngầm, bệ phóng cố định trên đất liền hoặc trên xe mang phóng cơ động. Tên lửa có thể được phóng từ các ống phóng thẳng đứng hoặc đặt nghiêng.
Thông số kỹ thuật cơ bản
Tầm bắn hiệu quả tối đa:
- Ở chế độ bay cao thấp hỗn hợp: tới 300km
- Ở chế độ bay thấp: 120km
Độ cao:
- Pha đầu bay cao theo thông số được nạp khi phóng: tới 14,000m
- Độ cao hành trình ở pha cuối: không quá 10-15m
Tốc độ tối đa:
- Pha đầu: 750m/s
- Ở chế độ bay thấp/pha cuối: 680m/s
Trọng lượng tên lửa:
- Khi phóng: 3.000kg
- Trong ống phóng kiêm container: 3.900kg
Kích thước ống phóng:
- Dài: 8.900mm
- Đường kính: 720mm
Đầu đạn: 200kg
Giãn cách phóng giữa các tên lửa khi bắn loạt: 2-5 giây
Độ ngiêng của ống phóng: 15-90 độ
Thời gian sẵn sàng phóng trở lại kể từ khi tắt nguồn điện: không quá 4 phút
Cự ly phát hiện mục tiêu bằng radar của tên lửa : 75km
Thời gian phải kiểm tra kể từ khi tên lửa được nạp vào ống phóng: 3 năm
Giá bán ước tính:
- Tên lửa Yakhont: US$ 3 million

HỆ THỐNG TÊN LỬA ĐỐI HẠM MOSKIT-E

Nhiệm vụ
Hệ thống tên lửa đối hạm Moskit-E được thiết kế để tiêu diệt các tàu nổi, tàu vận tải có lượng choán nước lớn cũng như các loại tàu có lượng choán nước nhỏ hơn, kể cả các tàu đệm khí có tốc độ lên tới 100 hải lý/h, trong môi trường tác chiến điện tử mạnh.
Cấu hình
? Tên lửa diệt hạm siêu âm bay cực thấp 3M-80E/3M-80E1
? Các bệ phóng
? Hệ thống dẫn bắn/điều khiển tên lửa
? Thiết bị hỗ trợ mặt đất
Đặc điểm
Hệ thống tên lửa diệt hạm Moskit-E được thiết kế có thể hoạt động trong mọi điều kiện thời tiết (tuyết rơi, mưa, sương mù, dông bão...), bất kể ngày hay đêm, mọi mùa trong năm, trong điều kiện gió mạnh tới 20m/s và trong điều kiện biển động tới cấp 6. Lúc phóng, tên lửa bay theo quỹ đạo được tính sẵn, khi đến gần mục tiêu, nó dùng radar chủ động của mình để khóa và tiêu diệt mục tiêu. Với tốc độ siêu âm, hệ thống phòng không của tàu chiến đối phương sẽ chỉ có thời gian rất ngắn để phản ứng và như vậy xác suất trúng đích đối với một phát bắn của Moskit là rất cao.
Thông số kỹ thuật cơ bản
Tầm bắn:
-Tối đa (với tên lửa 3M-80E): 120km
- Tối đa (với tên lửa 3M-80E1): 100km
- Tối thiểu: 10km
Tốc độ tối đa: 780m/s
Độ cao hành trình: 20m
Góc phóng: ?"60... +60 độ
Thời gian sẵn sàng phóng:
- Từ khi "khởi động" tới lúc bắn tên lửa đầu tiên: 50 giây
- Từ "tình trạng trực chiến": 11 giây
Trọng lượng tên lửa:
- 3M-80E: 4.150kg
- 3M-80E1: 3.970kg
Chiều dài tên lửa: 9,385m
Sải cánh tên lửa: 2,1m
Trọng lượng đầu đạn: 300kg (bán xuyên giáp).
Giá bán ước tính: US$ 2,5 million

-----------------------------------------------------------------------------------------------------------------------------




----------------------------------------------------------------------------------------------------------------------------


Được gulfoil sửa chữa / chuyển vào 17:24 ngày 01/06/2009
