Catalogue vũ khí xuất khẩu của Nga 2009-2010

-----------------------------------------------------------------------------------

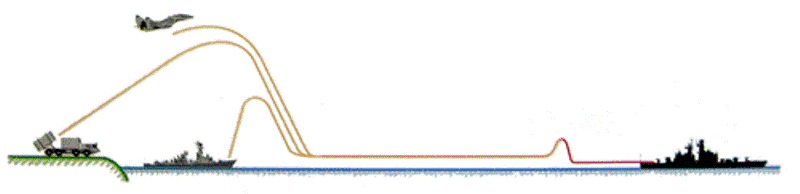

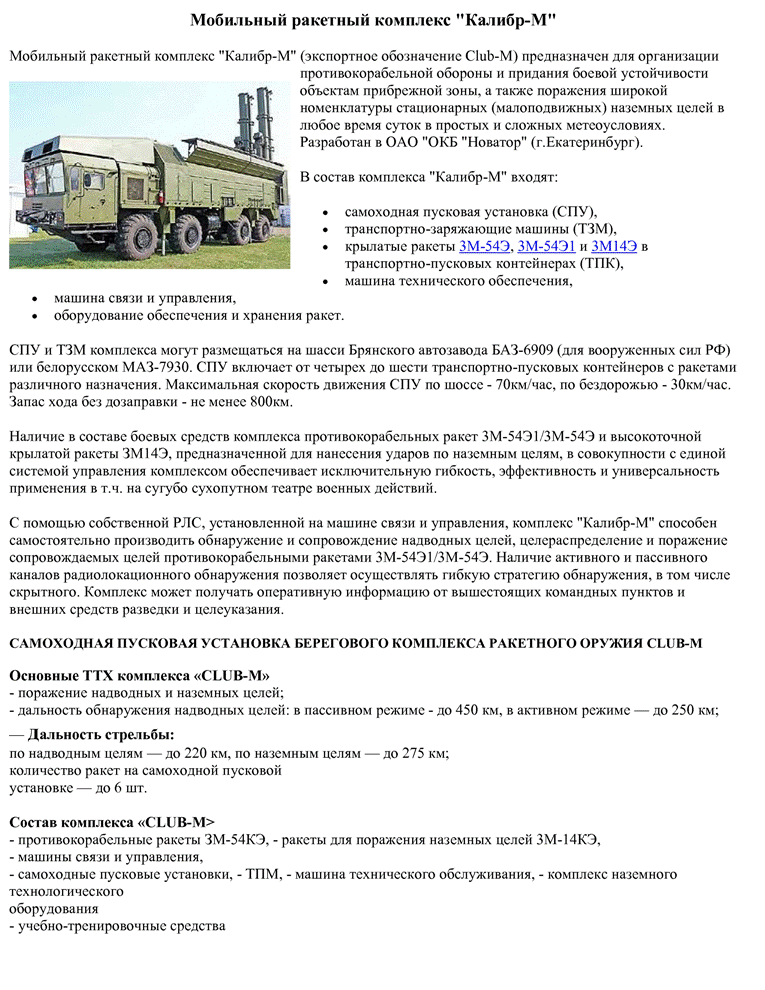

Gớm cái ảnh Club-S cũng đẹp thật-mà cái anh làm Club hay gọi là Kalibr này không tìm ra mạng gốc thật chán , nhưng cũng như các loại tên lửa nổi tiếng khác của Nga đề có phương án dùng cho tầu, trên đất liền và cho không quân

con nào cũng thấy đẹp,nhưng mà tiền để mua thì lấy đâu ra.hic hic

PHÁO TỰ ĐỘNG BẮN NHANH AK-306

Nhiệm vụ
Pháo tự động hạng nhẹ cỡ nòng 30mm AK-306 là một hệ thống phòng thủ tầm gần được thiết kế để đối phó với máy bay, trực thăng và các vũ khí tiên công từ trên không khác cũng như tấn công các mục tiêu nổi loại nhỏ hay thủy lôi, đồng thời nó cũng có thể dùng để tiến công binh lực và phương tiện chiến tranh bố trí bên ngoài công sự ven biển của đối phương. Pháo AK-306 được điều khiển bởi hệ thống kính ngắm quang học OPU-1.
Đặc điểm
? Là một phương án thay thế hữu hiệu cho loại pháo 2 nòng cùng cỡ 30mm AK-230 dùng trên các tàu có lượng choán nước nhỏ.
? Cụm pháo 6 nòng xoay điện hạng nhẹ AO-18L.
? Giảm trọng lượng tháp pháo (tới gần 1 nửa) nhờ sử dụng hợp kim nhẹ trong các cấu kiện như hộp tiếp đạn, hệ thống nạp đạn và các bộ phận bảo vệ.
Thông số kỹ thuật cơ bản
Cỡ nòng: 30mm
Tầm bắn hiệu quả:
- Đối với các mục tiêu bay (tầm bắn xiên-nghiêng): 4.000m
- Đối với các mục tiêu cỡ nhỏ trên mặt nước hoặc trên bờ:5.000m
Góc xoay:
- Ngang (phương vị): -180? +180 độ
- Góc tà: -12? +85 độ
Tốc độ bắn: tới 1.000 phát/phút
Sơ tốc đầu nòng: 875m/s
Trong lượng tháp pháo (chưa nạp đạn): 1.100kg
Triumf tổng hợp, có sự hiệu đính của bác OldBuff

PHÁO TỰ ĐỘNG BẮN NHANH AK-630M

Nhiệm vụ
Pháo hạm tự động 6 nòng cỡ 30mm AK-630M được thiết kế để tiêu diệt các mục tiêu bay như tên lửa đối hạm, máy bay, trực thăng và các loại phương tiện tấn công đường không khác, cũng như tàu nổi có lượng choán nước nhỏ, ngư lôi, các hỏa điểm và binh lực bờ biển của đối phương. Tháp pháo được điều khiển từ xa bởi hệ thống radar kiểm soát hỏa lực và đài quan sát (hỗ trợ đài điều khiển). Pháo tự động AO-18 có cơ cấu xoay với 6 nòng được làm mát liên tục, hộp tiếp đạn dạng băng tự động và một cơ cấu khóa nòng cơ khí để nạp đạn và hất vỏ đạn sau khi bắn.
Đặc điểm
? Có thể dùng để lắp thay cho loại pháo hạm 2 nòng cùng cỡ 30mm AK-230
? Tăng lượng đạn nạp sẵn cho chế độ bắn tự động (2000 viên trong hộp tiếp đạn dạng tròn)
? Pháo ổ xoay 6 nòng bắn nhanh AO-18L.
? Điều khiển tác xạ từ xa bằng hệ thống radar kiểm soát hỏa lực và đài quan sát.
? Có thể điều chỉnh chế độ bắn và dùng trong huấn luyện kíp phảo thủ (bắn đạn huấn luyện vào mục tiêu giả).
Giảm trọng lượng tháp pháo (tới gần 1 nửa) nhờ sử dụng hợp kim nhẹ trong các cấu kiện như hộp tiếp đạn, hệ thống nạp đạn và các bộ phận bảo vệ.
Thông số kỹ thuật cơ bản
Cỡ nòng: 30mm
Tầm bắn hiệu quả: 5.000m
Tốc độ bắn: tới 5.000 phát/phút
Góc xoay:
- Ngang (phương vị): -180? +180 độ
- Góc tà: -12? +88 độ
Sơ tốc đầu nòng: 875m/s
Hộp tiếp đạn: 2000 viên
Trong lượng tháp pháo (chưa nạp đạn): không quá 1.000kg
Giá bán ước tính: N/A
Triumf tổng hợp, hiệu đính bởi bác OldBuff

PHÁO HẠM 2A42 30mm 2M-3M-1M

Nhiệm vụ
Pháo hạm 30mm 2M-3M-1M được thiết kế để tiêu diệt các mục tiêu mặt nước di động hay cố định phủ giáp mỏng như tàu và thuyền có lượng choán nước nhỏ, thủy lôi; chống binh lực ngoài công sự hay các mục tiêu trên bờ có lớp bảo vệ yếu; cũng như đối phó với các vũ khí tấn công đường không.
Cấu hình
? Pháo tự động 2A42
? Cơ cấu ổn định và điều khiển điện 2E 52-2
? Kính ngắm quang học 1P56
Tháp pháo nâng cấp 2M-3M-1M có thể được tích hợp cùng hệ thống điều khiển 3V-89.
Thông số kỹ thuật cơ bản
Cỡ nòng: 30mm
Tốc độ bắn:
- Tối thiểu: 200-300 phát/phút
- Tối đa: không dưới 500 phát/phút
Góc xoay:
- Ngang (phương vị): -150? +150 độ
- Góc tà: -20? +80 độ
Sơ tốc đầu nòng: 960m/s
Vận tốc góc tối đa:
- Chế độ ngắm bắn: không quá 30 độ/giây
- Chế độ chuyển tự do: không quá 50 độ/giây
Tầm bắn hiệu quả:
- Đối với mục tiêu mặt nước: 4km
- Đối với thủy lôi: 0,5km
- Đối với mục tiêu có lớp bảo vệ mỏng và bộ binh: 4km
- Đối với mục tiêu bay: 2km
Trọng lượng tháp pháo (không bao gồm đạn, kíp pháo thủ, APU và các loại cáp nối): không quá 1.400kg
Thời gian phản ứng:
- Ở chế độ tự động: 5-7 giây
- Ở chế độ bán tự động: 6-8 giây
Cự ly phát hiện mục tiêu trong điều kiện thời tiết tốt:
- Đối với mục tiêu bay và mục tiêu nổi/ven bờ cỡ nhỏ: 8-14km
- Đối với mục tiêu nổi/ven bờ cỡ lớn: 15-20km
Triumf tổng hợp, hiệu đính bởi bác OldBuff

HỆ THỐNG TÊN LỬA CHỐNG NGẦM CỠ NHỎ MEDVEDKA

Nhiệm vụ
Medvedka là hệ thống tên lửa chống ngầm cỡ nhỏ, có khả năng lắp trên các tàu nổi có lượng choán nước từ 350 tấn trở lên.
Cấu hình
? Đạn tên lửa
? Hệ thống ống phóng
? Hệ thống điều khiển hỏa lực
? Thiết bị hỗ trợ trên bờ
Đặc điểm
Đạn tên lửa bao gồm động cơ đẩy sử dụng thuốc phóng rắn, đầu đạn gắn bộ phận điều khiển tầm phóng, ngư lôi chống ngầm cỡ ngỏ MPT-1UE, cơ cấu tách tầng, cùng hệ thống ổn định và dù hãm. Đạn tên lửa cánh gấp được phóng ra ống phóng với độ chính xác cao nhờ trình tự ngắm bắn và định giờ phóng tiên tiến. Cầu hình bệ phóng tiêu chuẩn là một khối 4 ống phóng kiểu dựng nghiêng hay thẳng đứng tùy theo yêu cầu của khách hàng. Hệ thống tên lửa chống ngầm Medvedka có thể hoạt động trong điều kiện: dải nhiệt độ từ - 40°C tới +50°C, độ ẩm không khí lên tới 98% ở +35°C, trong mưa, sương mù, gió mạnh (tới 20m/s), biển động tới cấp 6.
Thông số kỹ thuật cơ bản
Cự ly phóng hiệu quả:
- Tối đa: 20,5km
- Tối thiểu: 1,6km
Độ sâu hiệu quả: 16m tới 500m
Thông số đạn tên lửa:
- Trọng lượng: 800kg
- Dài: 5,53m
- Đường kính: 0,4m
Thông số ngư lôi:
- Trọng lượng: 285kg
- Đường kính 0,324m
- Dài: 3,05m
Phóng theo phương nghiêng
Bệ phóng có thể gia giảm số ống phóng có đường kính 0,44m
Số ống phóng trên mỗi bệ phóng: 2/4 ống
Trọng lượng bệ phóng với 4 ống phóng đã lắp sẵn đạn tên lửa: 9,2 tấn
Kích thước bệ phóng với 4 ống phóng ở vị trí không tác chiến (dài x rộng x cao): 5,8 x 1,9 x 2,4m
Thời gian sẵn sàng phóng từ chế độ chờ ngắm: 15 giây
Giãn cách phóng giữa các tên lửa khi bắn loạt: 6 giây
Kíp chiến đấu:
- Trắc thủ điều khiển: 1
- Nhân viên bảo dưỡng: 2

NGƯ LÔI CHỐNG NGẦM ĐIỀU KHIỂN ĐIỆN SET-65KE
Nhiệm vụ
Ngư lôi chống ngầm SET-65KE được thiết kế để trang bị cho cả tàu nổi và tàu ngầm làm nhiệm vụ tiêu diệt tàu ngầm. Phiên bản ngư lôi huấn luyện được dùng để huấn luyện kíp chiến đấu, đánh giá hiệu quả và tái sử dụng cho lần luyện tập tiếp theo.
Cấu hình
? Hệ thống đầu dò chủ động/thụ động có khả năng đối kháng điện tử cao.
? Ngòi nổ cận đích hoặc chạm nổ
? Đầu nổ mạnh
? Hệ thống đẩy chạy điện từ một ắc quy tự kích hoạt
? Thiết bị điều khiển
Đặc điểm
Ngư lôi SET-65KE có nhiều đặc điểm nổi trội ở tốc độ cao, cự ly hoạt động xa và tác chiến độc lập (có khả năng bắn và quên). Ngư lôi có thể cơ động theo cả 2 phương ngang/lên xuống nhờ đầu dò thủy âm chủ động/thụ động cùng hệ thống điều khiển độ sâu/góc chúi nhằm tiếp cận khu vực mục tiêu trước khi ngòi nổ cận đích hay chạm nổ kích hoạt đầu nổ. Hệ thống đẩy cho phép ngư lôi hoạt động êm, đồng thời duy trì tốc độ và cự ly công kích ổn định mà không lệ thuộc vào độ sâu. Ngư lôi được gá trong ống phóng nạp ni-tơ dạng kín nước. Ngư lôi có thể được nâng cấp hoặc cải biên (như hoán cải thành dạng thủy lôi hoặc nâng cấp để phóng từ các ống phóng dài 6,4m).
Thông số kỹ thuật cơ bản
Đường kính: 534,4mm
Dài: 7.728mm
Trọng lượng:
- Ngư lôi tác chiến: 1.703kg
- Ngư lôi huấn luyện: 1.342kg
Cự ly phóng hiệu quả: tới 16.000m
Tốc độ: 40 hải lý/giờ
Cự ly tự phát hiện bằng đầu dò: tới 1,500m
Tấn công tàu ngầm ở độ sâu: 27-400m
Đầu dò thủy âm chủ động/thụ động có pha định hướng.
Giá bán ước tính: N/A
Triumf tổng hợp, hiệu đính bởi bác OldBuff

NGƯ LÔI TEST-71ME/TEST-71ME-NK
Nhiệm vụ
Ngư lôi TEST-71ME được thiết kế để chuyên trị các loại tàu ngầm đi ngầm, trong khi TEST-71ME-NK lại được thiết kế để tìm sục sạo, phát hiện và tiêu diệt cả tàu ngầm lẫn tàu nổi. Ngư lôi có thể được phóng từ tàu nổi (TEST-71ME-NK) và tàu ngầm (TEST-71ME/ME-NK). Ngoài ra cũng có các mẫu ngư lôi dùng cho huấn luyện kíp chiến đấu, đánh giá kết quả huấn luyện và hiệu quả chiến thuật sử dụng. Ngư lôi TEST-ME/ME-NK được gá trong ống phóng dạng kín có nạp khí ni-tơ.
Cấu hình
TEST-71ME
- Hệ thống đầu dò
- Một ngòi nổ cận đích và 2 ngòi chạm nổ
- Đầu nổ
- Ắc quy dùng 1 lần
- Bộ điều khiển
- Thiết bị điện tử
- Thiết bị trong đạn nhận lệnh điều khiển từ xa qua dây
- Động cơ điện
TEST-71ME-NK
- Hệ thống đầu dò
- Hai ngòi nổ cận đích (thủy âm và từ trường) và 2 ngòi chạm nổ
- Đầu đạn
- Ắc quy dùng 1 lần
- Bộ điều khiển
- Thiết bị điện tử
- Thiết bị trong đạn nhận lệnh điều khiển từ xa qua dây
- Động cơ điện
Đặc điểm
TEST-71ME
Đầu dò, bộ phận điều khiển qua dây dẫn lệnh và thiết bị kiểm soát độ sâu/góc chúi dẫn hướng ngư lôi đến khu vực công kích cho tới khi ngòi nổ thủy âm cận đích và ngòi chạm nổ phát huy tác dụng. Hệ thống đầu dò thủy âm chủ động/thụ động kết hợp bộ phận điều khiển từ xa qua dây dẫn lệnh sẽ giúp ngư lôi công kích mục tiêu đang cơ động một cách hiệu quả mà không lệ thuộc vào mức độ sóng chấn của mục tiêu. Việc điều khiển từ xa qua dây dẫn lệnh cho phép trắc thủ điều khiển và kiểm soát ngư lôi cơ động tới mục tiêu, hay hủy lệnh công kích hiện hành và chuyển sang công kích mục tiêu khác. Đây là điểm ưu việt nếu chiếc tàu ngầm bị ngắm bắn sử dụng các biện pháp đối phó bằng thủy âm (hệ thống mô phỏng tàu ngầm hoặc các mồi bẫy thủy âm...). Ngư lôi di chuyển êm ru với tốc độ và cự ly không đổi nhờ hệ thống động cơ điện do ắc-quy cấp nguồn. Ngư lôi có 2 bộ tốc độ phù hợp với hệ thống định vị thủy âm của tàu mẹ.
TEST-71ME-NK
Là một biến thể của ngư lôi TEST-71ME, nó được thiết kế để thay thế các loại ngư lôi thế hệ cũ, kể cả ngư lôi 53-65KE hiện đang được sử dụng rộng rãi trên các tàu ngầm thuộc dự án 877EKM. Tính năng chiến thuật của loại ngư lôi này được tăng cường nhờ rút ngắn thời gian chuẩn bị tại căn cứ trên bờ lẫn khi đã được bố trí trên tàu ngầm, đồng thời giảm được kíp điều khiển.
Thông số kỹ thuật cơ bản
(TEST-71ME/TEST-71ME-NK)
Đường kính: 534,4/ 534,4mm
Chiều dài: 7.863/ 7.930mm
Trọng lượng:
- Ngư lôi tác chiến: 1.804/ 1.820 kg
- Ngư lôi huấn luyện: 1.444/ 1.445kg
Trọng lượng đầu đạn: 205/ 205 kg
Tốc độ:
- Mode 1: 40/ 40 hải lý/h
- Mode 2: 24/ 26 hải lý/h
Cự ly phóng hiệu quả: 20.000/ 20.000m
Đầu dò chủ động có thể phát hiện mục tiêu:
- Đối với tàu ngầm: tới 1.000/ 1.500m
- Đối với tàu nổi: 180 x V (V là tốc độ của tàu nổi)
Cấp an toàn: 3/ 3
Lắp trên các tàu ngầm và tàu nổi có ống phóng ngư lôi cỡ 534mm
Giá bán ước tính: N/A
Triumf tổng hợp, hiệu đính bởi bác OldBuff

NGƯ LÔI ĐA DỤNG CHẠY ĐIỆN DẪN HƯỚNG TỪ XA TE-2

Nhiệm vụ
Ngư lôi TE-2 được thiết kế để tiêu diệt tàu ngầm và tàu nổi đang di chuyển, cũng như các loại mục tiêu cố định. Loại ngư lôi này có thể được phóng từ tàu ngầm theo 2 chế độ tự hành hoặc điều khiển từ xa, hay từ tàu nổi theo chế độ tự hành.
Đặc điểm
Ngư lôi TE-2 có thế hoạt động trong môi trường nước biển có hàm lượng muối từ 30 tới 35 phần nghìn và nhiệt độ nước từ 0°C đến +25°C. Sử dụng hệ thống định vị sóng từ 3 chùm, ngư lôi tự tìm tới vị trí công kích để diệt mục tiêu cả nổi lẫn ngầm bằng ngòi nổ kích ứng điện từ trường chủ động thay vì ngòi nổ cận đích định vị thủy âm thông thường. Hiện TE-2 có 3 phiên bản được thiết kế để sử dụng trên tàu ngầm và tàu nổi trang bị ống phóng ngư lôi cỡ 534mm, gồm:
? TE-2-01 có chế độ nạp phần tử bắn thủ công;
? TE-2-02 có chế độ nạp phần tử bắn bằng điện qua thiết bị đồng bộ phần tử điều khiển từ xa UKASTU lắp sẵn trên tầu mẹ;
? TE-2-03 bản nâng cấp tính năng chiến đấu có chế độ nạp phần tử bắn bằng điện qua thiết bị đồng bộ phần tử điều khiển từ xa UKASTU lắp sẵn trên tầu mẹ.
Thông số kỹ thuật cơ bản
(TE-2-01/ TE-2-02/ TE-2-03)
Đường kính: 534.4/ 534.4/ 534.4mm
Chiều dài, không quá:
- Ngư lôi chiến đấu loại điều khiển qua dây dẫn lệnh (phóng từ tàu ngầm): 8.188/ 8.300/ 8.100mm
- Ngư lôi chiến đấu loại tự hành (phóng từ tàu ngầm và tàu nổi): 7.863/ 7.863/ 7.650mm
- Ngư lôi huấn luyện loại điều khiển qua dây dẫn lệnh: 8.188/ 8.400/ 8.400mm
- Ngư lôi huấn luyện loại tự hành: 7.945/ 7.945/ 7.945mm.
Trọng lượng:
- Ngư lôi chiến đấu loại điều khiển qua dây dẫn lệnh: 2.400/ 2.400/ 2.400kg
- Ngư lôi chiến đấu loại tự hành: 2.350/ 2.350/ 2.350kg
- Ngư lôi huấn luyện loại điều khiển qua dây dẫn lệnh: 1.950/ 1.950/ 1.950kg
- Ngư lôi huấn luyện loại tự hành: 1.900/ 1.900/ 1.900kg
- Đầu đạn: 250/ 250/ 250kg
Tốc độ bình quân trong hành trình kịch tầm (trong môi trường nước biển có độ mặn 35 phần nghìn và nhiệt độ +10°C):
- Ở chế độ phóng có điều khiển: 45±2/ 45±2/ 48±2 hải lý/h
- Ở chế độ phóng tự hành: 32±3/ 32±3/ 33±3 hải lý/h
Tầm phóng:
- Ở chế độ có điều khiển: 15.000/ 15.000/ 20.000 m
- Ở chế độ tự hành: 25.000/ 25.000/ 30.000 m
Cơ chế nạp phần tử phóng: Thủ công/ Điện/ Điện
Diệt tàu ngầm ở độ sâu: 20-450/ 20-450/ 20-600 m
Diệt tàu nổi có mớn nước không nhỏ hơn: 3/ 3/ 3m
Hạn sử dụng thiết kế của ngư lôi chiến đấu: 10/ 10/ 10 năm
Hạn sử dụng khi lắp trên tàu: 1,5/ 1,5/ 2 năm
Hạn sử dụng khi gắn trong ống phóng lôi rò nước: 6/ 6/ 6 tháng
Triumf tổng hợp, hiệu đính bởi bác OldBuff
