NHÓM RADAR LỚP PODBERYOZOVIK

Nhiệm vụ
Nhóm ra-đa cảnh giới 3 tham số Podberyozovik-ET1 và Podberyozovik-ET2 được thiết kế để phát hiện các mục tiêu trên không và mặt biển, cung cấp tham số mục tiêu cho các hệ thống điều khiển hỏa lực. Radar có thể lắp được trên các tàu có lượng choán nước lớn và trung bình, nhằm:
? Cảnh giới diễn biến trên không và trên mặt biển;
? Phát hiện các loại mục tiêu nổi và mục tiêu bay, bao gồm cả các mục tiêu bay trần thấp và có kích cỡ nhỏ;
? Bắt bám và truyền tham số mục tiêu cho các hệ thống chỉ huy và điều khiển hỏa lực;
? Cung cấp tham số trinh sát mục tiêu sơ bộ cho các hệ thống vũ khí, tác chiến điện tử và xử lý dữ liệu;
? Nhận dạng ta - địch;
? Bắt bám và truyền tham số mục tiêu đã qua xử lý, nếu được trang bị hệ thống xử lý dữ liệu, cho các hệ thống chỉ huy và điều khiển;
Cấu hình:
? Khối an-ten
? Bộ phát
? Hệ thống hiện sóng và thiết bị điều khiển ra-đa
Đặc điểm
Khẩu độ đứng của an-ten ra-đa Podberyozovik-ET2 chỉ bằng một nửa so với an-ten ra-đa Podberyozovik-ET1. Cả hai loại radar đều có thiết bị kiểm lỗi đồng bộ tự động để xác định vị trí hỏng hóc trong các khối linh kiện có thể thay thế. Các ra-đa Podberyozovik có khả năng tích hợp dễ dàng với các trang thiết bị điện tử khác trên tàu.
Thông số kỹ thuật cơ bản
(Podberyozovik-ET1/ Podberyozovik-ET2)
Băng sóng: C/ C
Tham số mục tiêu: 3/ 3 chiều
Vùng quét:
- Cự ly (km): 500/ 500
- Độ cao (km): 40/ 40
- Phương vị (độ): 360/ 360
- Góc tà (độ): 30/ 30
Cự ly phát hiện (km):
- Mục tiêu là máy bay chiến đấu: 300/ 240
- Mục tiêu là tên lửa: 55/ 45
- Mục tiêu là tàu biển: trong tầm quét thẳng
Cự ly hoạt động tối thiểu (km): 5/ 5
Sai số:
- Cự ly (m): 150/150
- Phương vị (phút góc): 24/ 24
- Góc tà (phút góc): 30/ 60
Tốc độ quét tối đa (giây): 4/ 4/ 4/ 2.5/ 2/ 2.5/ 2.5
Chu kỳ quét của an-ten (vòng/phút): 12; 6/ 12; 6
Số cấu kiện: 7
Diện tích chiếm dụng của ra-đa (m2): 30/ 30
Trọng lượng (tấn):
- Thiết bị: 3,2/ 3,2
- Khối an-ten: 4,7/ 2,9
Công suất phát (kW): 45/ 45
Thời gian chuyển trạng thái mở máy (phút): 0,5/ 0,5
Triumf tổng hợp, hiệu đính bởi bác OldBuff

Cái này bao nhiêu 1 khẩu dậy hả bác

NHÓM RA-ĐA POZITIV-ME

Nhiệm vụ
Các ra-đa mảng pha chủ động 3 tham số Pozitiv-ME and Pozitiv-ME1.2 là một cấu phần đảm bảo tính hoàn bị của hệ thống vô tuyến điện tử đa nhiệm trang bị cho các tàu chiến loại nhỏ và trung bình nhằm phát hiện và bắt bám các mục tiêu trên không và mặt biển.
Đặc điểm
Nhóm ra-đa Pozitiv thực hiện các nhiệm vụ sau:
? Cảnh giới diễn biến trên không và trên mặt biển;
? Phát hiện và bắt bám tự động các loại mục tiêu trên không và mục tiêu mặt biển, bao gồm các mục tiêu bay trần thấp và có kích cỡ nhỏ, kể cả mục tiêu mặt biển đang chuyển trạng thái đi ngầm;
? Phát hiện và bắt bám mục tiêu trong các vùng quét mặc định với chế độ quét đồng bộ khắc phục môi trường nhiễu tương ứng;
? Nhận dạng ta - địch qua máy hỏi trên tàu mẹ và an-ten máy hỏi của ra-đa;
? Xác định các tham số và hướng di chuyển của mục tiêu;
? Phân loại mục tiêu theo quỹ đạo chuyển động;
? Nhận diện mức độ nguy hiểm của mục tiêu;
? Cung cấp tự động tham số mục tiêu;
? Cung cấp tham số mục tiêu trên màn hiện sóng nhìn vòng kèm khả năng hiệu chỉnh tham số trực tiếp;
? Cung cấp tham số mục tiêu cho các hệ thống phối hợp vận hành trên tàu;
? Tùy chọn các chế độ tác chiến tự động;
? Kiểm soát vận hành và khắc phục lỗi tự động;
? Tích hợp với các hệ thống dẫn đường trên tàu;
? Lưu giữ tham số mục tiêu đã qua xử lý, các biện pháp đối phó và trạng thái vận hành của hệ thống liên quan;
? Huấn luyện kíp trắc thủ bằng việc mô phỏng tình báo ra-đa.
Nhờ kết hợp cơ chế quét cơ cao tốc góc phương vị với quét điện tử góc tà, cũng như các thuật toán xử lý và chế độ đặc thù trong phát hiện/bắt bám/báo nguy mục tiêu, đồng bộ việc phân bổ mục tiêu với cung cấp phần tử, các ra-đa Pozitiv có thời gian phản ứng mau lẹ, xử lý dữ liệu và xác định chính xác mục tiêu, giúp tăng khả năng chiến đấu của các hệ thống vũ khí tích hợp.
Thông số kỹ thuật cơ bản
(Pozitiv-ME1/ Pozitiv-ME1.2)
Băng sóng: X (3 cm) X (3 cm)
Tham số mục tiêu: 3 tham số (phương vị, cự ly, góc tà)/ 3 (phương vị, cự ly, góc tà)
An-ten:
- Loại: mảng pha phẳng/ mảng pha phẳng
- Lược đồ thiết kế: đa chùm tuyến tính/đa chùm tuyến tính
- Lược đồ quét góc tà: mảng quét tần số/mảng quét tần số
Thời gian quay hết một vòng (giây):2; 5; 10; 20/ 1; 2; 5
Vùng quét:
- Cự ly (km): tới 150/ tới 80
- Độ cao (km): tới 30/ tới 20
- Góc tà (độ): tới 85/ tới 85
- Phương vị (độ): 360/ 360
Cự ly phát hiện mục tiêu tối đa (Không nhiễu, radar hoạt động bình thường, biển động tới cấp 3, độ cao của an-ten 12m, xác suất phát hiện 0,5 trên mỗi vòng quét), km:
- Mục tiêu bay (có diện tích phản xạ radar = 1 m2, bay ở độ cao 1.000m): 110/ 50
- Tên lửa đối hạm (có diện tích phản xạ radar = 0,03 m2, bay ở độ cao 15m): 15/ 13-15
- Mục tiêu nổi (có diện tích phản xạ radar = 10.000 m2): từ 90 tới 95% cự ly từ đài phát tới đường chân trời của sóng vô tuyến điện (tương ứng từ 13 tới 13,5 km)
Cự ly hoạt động tối thiểu (m): 1.000/1.000
Sai số căn phương của các tham số mục tiêu:
Cự ly (m): 20/ 20-40
Phương vị (1 phần nghìn ra-đi-an): 3-4/ 3-6
Góc tà (1 phần nghìn ra-đi-an): 3-4/ 4-6
Thời gian phản ứng (giây): 3-5/ 2-4
Số mục tiêu có thể bám cùng lúc (mục tiêu): 3-5/ tới 40
Trọng lượng (kg):
- Khối an-ten: 1.460/ 750
- Thiết bị: 1.740/ 1.400
Công suất phát (kW): 45/ 45
Thời gian chuyển trạng thái mở máy (phút): 3/ 3
Triumf tổng hợp, hiệu đính bởi bác OldBuff

TỔ HỢP PHÁO BỜ BIỂN DI ĐỘNG 130MM A-222E BEREG-E
Nhiệm vụ
Tổ hợp pháo bờ biển A-222E Bereg-E được thiết kế để tiêu diệt hay chế áp lực lượng chiến đấu mặt biển hay ven biển của đối phương, ngăn chặn hỏa lực tàu chiến đấu đối phương nhắm vào lực lượng chiến đấu ven biển của ta trong tác chiến chống đổ bộ, tác chiến phòng thủ eo biển và vùng ven biển, cũng như bảo vệ tuyến hàng hải và bãi trú đậu ven bờ. Tổ hợp có thể bắn chính xác các mục tiêu đang cơ động trên biển và trên bờ với tốc độ tới 200 hải lý/giờ.
Cấu hình:
? Xe chỉ huy với hệ thống điều khiển hỏa lực BR-136
? 6 xe pháo tự hành
? Một hoặc hai xe phục vụ chiến đấu.
Đặc điểm
Xe chỉ huy:

Xe chỉ huy làm nhiệm vụ chỉ huy hỏa lực cho cả tổ hợp, bao gồm các trang thiết bị sau: đài ra-đa trinh sát, tổ hợp trinh sát quang tuyến truyền hình trang bị máy định tầm la-de và kính ngắm xác định mục tiêu, máy tính phần tử bắn kỹ thuật số, thiết bị kiểm tra và đánh giá kết quả xạ kích, thiết bị mô phỏng phần tử dùng huấn luyện kíp chiến đấu, máy phát điện, các thiết bị hỗ trợ chiến đấu và phục vụ kíp chiến đấu. Hệ thống chỉ huy hỏa lực trên xe có khả năng phát hiện và tính toán phần tử bắn trong môi trường nhiễu tích cực và tiêu cực đối với 4 mục tiêu, chỉ huy tổ hợp xạ kích đồng thời 2 mục tiêu trong số đó.
Xe pháo tự hành

Xe pháo tự hành có thể bắn điện theo phần tử của xe chỉ huy hoặc bắn theo phần tử do hệ thống ngắm cơ hữu trên xe (kính ngắm cơ quang, máy tính đạn đạo và máy định tầm la-de) cung cấp. Xe có máy nạp đạn bán tự động dùng cho đạn nguyên khối như đạn phá mảnh mang ngòi nổ đế, đạn phòng không mang ngòi chạm nổ, cũng như các loại đạn huấn luyện và đạn diễn tập khác.
Các xe phục vụ chiến đấu:

Các xe phục vụ chiến đấu cung cấp nguồn điện cho xe chỉ huy và các xe pháo tự hành, cung cấp chỗ ăn, ngủ, nghỉ và sơ cứu cho kíp chiến đấu. Việc cấp nguồn điện cho tổ hợp do 2 máy phát đi-e-zen đảm nhiệm với cơ số dầu dự trữ đủ dùng cho 7 ngày.
Các xe của tổ hợp Bereg-E đều được thiết kế trên khung gầm xe việt dã bánh lốp MAZ-543M 8x8.
Thông số kỹ thuật cơ bản
Tầm bắn hiệu quả (km): 20
Thời gian chuẩn bị xạ kích đối với mục tiêu cơ động trên biển (với xác suất tiêu diệt bằng 0,8): 1-2 phút
Số mục tiêu có thể xạ kích đồng thời bằng tổ hợp xạ kích bất kỳ: 1-2
Cỡ nòng: 130mm
Độ dài nòng: 7020mm
Loại đạn: các loại đạn 130mm nguyên khối
Tốc tộ bắn: 12-14 phát/phút
Góc quay của pháo: -120? +120 độ
Góc tà: -5? +50 độ
Kíp trắc thủ:
- Trên mỗi xe pháo tự hành: 8
- Trên xe chỉ huy: 7
- Trên xe phục vụ: 4
Khung gầm các xe của tổ hợp: Trên khung gầm xe việt dã bánh lốp 4 cầu chủ động.
Giá bán ước tính: US$ 20 million
Triumf tổng hợp, hiệu đính bởi bác OldBuff

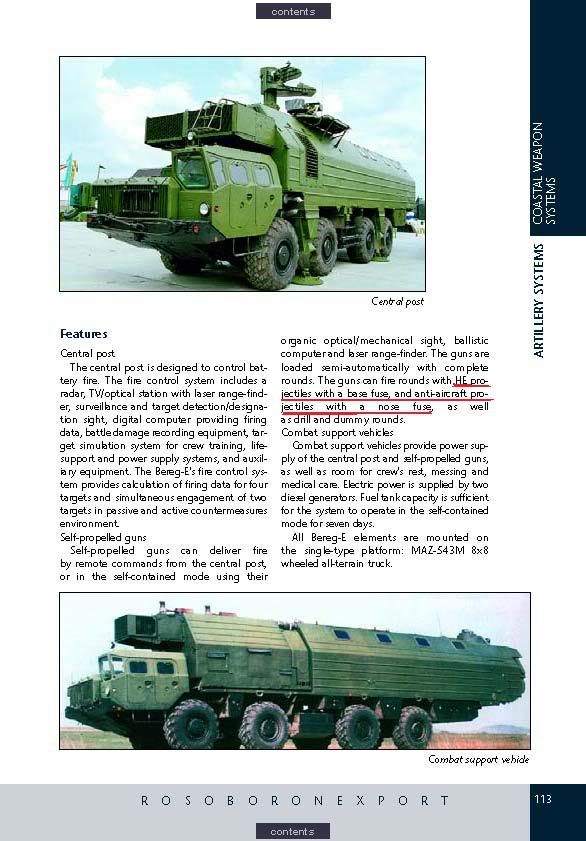

Tôi không biết là bạn Triumf dịch từ nguồn nào nhưng hình như là bạn nhầm cái đoạn tô vàng bên trên thì phải. Trong tài liệu bằng tiếng Anh nó ghi là "anti-aircraft projectiles with a nose fuse", được hiểu là đạn phòng không định trước được khoảng cách nổ sau khi bắn đi.
Loại đạn này thường là loại HE-F (High Explosive Fragment) khi nổ phá thành nhiều mảnh nhỏ phá hủy hay gây hư hại cho một vùng bán kính lớn quanh nó. Nó thường được sử dụng đối với mục tiêu là bộ binh và đặc biệt là máy bay khi khả mà khả năng chạm mục tiêu là cực kỳ thấp. Cơ chế hoạt động của nó như sau:
1 - Các thiết bị đo lường mục tiêu trang bị kèm theo pháo như laze hay radar sẽ có nhiệm vụ đo lường mục tiêu để cung cấp cho máy tính kiểm soát bắn các thông số như khoảng cách từ pháo tới mục tiêu, tốc độ, góc và hướng di chuyển của mục tiêu
2 - Cùng với thông số được cung cấp từ các cảm biến khác như hướng gió, tốc độ gió, nhiệt độ không khí, độ hao mòn của nòng, máy tính kiểm soát bắn sẽ tính toán được đường đạn đạo sao cho đạn gặp mục tiêu và khoảng cách mà nó sẽ chạm hoặc bay gần mục tiêu nhất.
3 - Cách định khoảng cách nổ như sau: Trước khi được nạp vào bệ pháo, đầu kích nổ điện tử của đạn sẽ được hệ thống cài đặt khoảng cách đạn sẽ nổ sau khi bắn ra. Khoảng cách được nạp này chính là thông số đã được tính toán bởi máy tính kiểm soát bắn .
4 - Khi đạn được bắn đi, không cần chạm vào mục tiêu, nó sẽ tự động nổ tại khoảng cách đã định trước để hủy diệt hoặc ít nhất gây hư hại mục tiêu bằng cách nổ gần nó.
Tôi không biết là ở hệ thống định tầm nổ ở pháo 130MM A-222E BEREG-E gọi là gì nhưng ở xe tăng T-80 hay T-90 của Nga, nó được gọi là AINET. Đạn sử dụng là loại HE-F 125mm có tên 3USh-3 hay 3Sh-7. Nó có tầm bắn hơn 4km, khi nổ vỡ thành 4,700 cho tới 4,800 mảnh nhỏ. Mỗi mảnh nặng 1,26g và có sơ tốc là 1,000m / giây với bán kính sát thương từ 200 tới 500m.

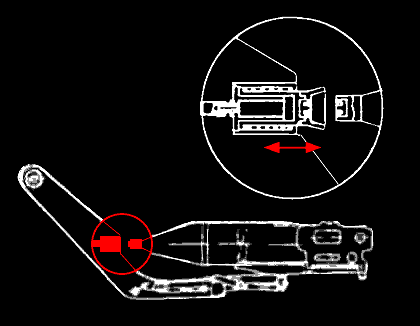

Đây là sơ đồ hoạt động của AINET trên tank T-80 và T-90 với vòng khoanh đỏ chính là việc cài đặt / định khoảng cách nổ cho đầu đạn
