Catalogue vũ khí xuất khẩu của Nga 2009-2010

Tiếp nào
TỔ HỢP TÊN LỬA BỜ BIỂN BAL-E
TRANG BỊ ĐẠN TÊN LỬA ĐỐI HẠM KH-35E


Từ trái qua: Xe mang bệ phóng tự hành - Xe chỉ huy, thông tin và điều khiển hỏa lực - chở và tiếp đạn
Nhiệm vụ
Tổ hợp tên lửa bờ biển Bal-E được thiết kế để khống chế eo biển và lãnh hải; bảo vệ các căn cứ hải quân, cơ sở hậu cần chiến lược và các công trình ven biển khác; phòng thủ và tạo vùng đệm ngăn chặn bảo vệ tuyến ven biển; phòng thủ bờ biển chống tác chiến đổ bộ của đối phương; bảo vệ tuyến đường biển và khống chế các vùng biển trong tầm phóng đạn tên lửa của tổ hợp.
Tổ hợp Bal-E có thể phát hiện, bắt bám, phân bổ và công kích tốp mục tiêu trên biển bằng tên lửa hành trình diệt hạm Kh-35E.
Cấu hình
Cấu hình cơ bản của hệ thống Bal-E gồm:
? Tới 2 xe chỉ huy, thông tin và điều khiển hỏa lực
? Tới 4 xe mang bệ phóng tên lửa tự hành
? Tới 4 xe chở và tiếp đạn
? Xe thông tin liên lạc
Ngoài ra, Tổ hợp Bal-E còn có nhiều cấu hình khác nhau nhằm đáp ứng yêu cầu của khách hàng.
Đặc điểm
Tổ hợp có tính năng cơ động cao, triển khai sẵn sàng chiến đấu mau lẹ, cơ số đạn tên lửa lớn, có thể phóng loạt theo chỉ định, vận hành ổn định, tác chiến hiệu quả và tạo môi trường chiến đấu thuận tiện cho kíp trắc thủ. Đạn tên lửa có thể được phóng vượt các vật cản tự nhiên hay nhân tạo từ trận địa có độ cao tới 1.000m so với mặt nước biển.
Các đặc tính của Tổ hợp
? Các kênh radar chủ động và thụ động có khả năng phát hiện, sàng lọc (trong môi trường nhiễu tích cực và tiêu cực), phân loại và bắt bám mục tiêu;
? 2 ra-đa biệt lập dùng chế độ thu thụ động để định vị mục tiêu qua phương pháp định vị tam giác;
? Thiết bị điều khiển phân bổ mục tiêu tối ưu giữa các xe mang phóng;
? 4 xe mang phóng tự hành mang 8 đạn tên lửa trên mỗi xe cho phép kíp trắc thủ lựa chọn phương thức bắn loạt hoặc bắn kết hợp từng quả một, với uy lực tổng hợp cao.
? Xe thông tin liên lạc đặc chủng tiếp nhận chỉ thị từ các sở chỉ huy cấp trên và phần tử mục tiêu từ các thiết bị trinh sát/nhận dạng mục tiêu.
Thông số kỹ thuật cơ bản
Tầm bắn tối đa (km): tới 120
Số đạn tên lửa trên mỗi xe mang phóng (đạn): 8
Thời gian chuyển trạng thái chiến đấu (phút): không quá 10
Khung gầm: Xe việt dã bánh lốp 4 cầu.
Giá bán ước tính: US$ 50 million
Triumf tổng hợp, hiệu đính bởi bác OldBuff

Vâng, theo em thời gian tranh luận vậy là đủ rồi, cũng đã đến lúc dừng để bác Triumph tiếp tục chủ đề. Tuy nhiên, cuộc tranh luận nào cũng nên ngã ngũ vấn đề, thế mới đáng tranh luận. Xin được tóm tắt lại kết quả của mấy trang tranh luận như sau:
1 - Về thuật ngữ "đạn nguyên khối": cách gọi này mang tính hình học quá, không thể hiện rõ được bản chất của kiểu đạn là tính hoàn chỉnh (complete) - có thể bắn ngay ko cần thêm bớt, tháo lắp,... và tính chất cố định (fixed) - không điều chỉnh được - của đạn. Do đó, có bị thắc mắc về cách dùng thuật ngữ cũng là điều dễ hiểu. Với những thuật ngữ lạ nên chăng bác Triumph co vài dòng chú thích để hkỏi phải tranh luận. Ở điểm này, bác Nokopro (xin được viết tắt là NP) nói nên hiểu rằng "bắn được tất cả các laọi đạn 130 ly" là chưa chính xác. Vì thế, dù thuật ngữ "đạn nguyên khối" còn chưa sáng nghĩa nhưng cũng ghi điểm phần này cho bác OB.
2 - Thuật ngữ "ngòi nổ đế" một lần nữa cũng chỉ mang tính gợi nhớ về vị trí kíp nổ. Vơi những người trong nghề thì từ vị trí kíp nổ người ta cũng phần nào biết được kiểu đạn, nguyên lý nổ của đạn. Với hệ BEREG của Nga, ngòi nổ kiểu này được gắn cho đạn nổ phá là loại đạn chạm nổ (ngòi nổ bị kích nổ khi quả đạn chạm mục tieu hoặc vật cản mà lực cản đủ sưc gây kích nổ nó). Dù có thể đi sâu hơn vơi ngòi nổ chạm nổ ngay hay chạm nổ có trễ (đạn xuyên phá) thì về nguyên tắc laọi đạn của tổ hợp pháo được giới thiệu ở đây là laọi chạm nổ, không thể nói khác được. Phần thắng trong phần tranh luận này thuộc về bác NP.
3 - Thuật ngữ "nos fuse": ở bản dịch của bác Triumph và OB nói là đạn chạm nổ (ngay), về nguyên tắc không chính xác. BEREG bắn đạn phòng không, loại đạn của tổ hợp này sẽ nổ khi mục tiêu lọt vào tầm sát thương của đạn. Nguyên lý để chế tạo ngòi nổ kiểu này thì có nhiều, nhưng bản chất là loại đạn có thể nổ sát thương mục tiêu ngay khi chưa cần va chạm mục tiêu. Tất nhiên, khi chạm mục tiêu thì nó cũng sẽ nổ. Đạn cũng có cơ chế nổ tự huỷ theo thời gian. Do đó, tranh luận về bản chất để hiểu vấn đề thì bác NP thắng trong phần này.
Tựu chung lại, qua mấy trang tranh luận, ưu thế thuộc về vác Nokopro, với tỉ số 2-1.
Cuối cùng, nói đi cũng phải nói lại, bác NP có đả kích mấy lời hơi quá cũng là docách tranh luận với kiểu anh anh chú chú có phần trịch thượng của bác OB. Do đó, mong cả hai bác cùng tự kìm chế chứ không thể chỉ nói mình bác NP được.
Đến đây thì có thể thoải mái đọc tiếp những thông tin mà bác Triumph sẽ đưa lên rồi.

Em chào các anh! Em vừa mất mấy tiếng đọc mấy đoạn trao đổi phía trên của mấy anh đấy ạ . Phần khác thì em hok có ý kiến ,nhưng vụ pháo cao xạ thì e có thể tham gia đc vì từng lăn lê từ pháo 1 tới pháo 6 trc khi đi học khẩu đội trưởng hồi trong nghĩa vụ.
Anh nokổp chắc hok phải dân nhà pháo cao xạ bọn em đúng hem ? Hồi em đc huấn luyện về pháo 57 chỉ biết nó có 2 loại đạn bắn máy bay có ngòi đầu chạm nổ và tự huỷ bằng cháy chậm sau gần 12 giâu nếu hok có trúng mục tiêu. Bọn pháo 37 cũng có đạn kiểu này. Bọn pháo 37 và 57 còn có đạn bắn xe và công sự dùng ngòi đáy nhưng bọn em chỉ được học qua đạn huấn luyện. Hồi học khẩu đội trưởng, em còn được giới thiệu về pháo trung cao 85 và 100 bắn điện dùng đạn bắn máy bay có ngòi 2 chế độ như anh Oldbuf nói. Ngòi đạn của bọn pháo trung cao chính là ngòi đầu chạm nổ có chế độ cắt ngòi bằng máy theo tiêu từ máy chỉ huy. Số 2 của pháo 85 hay 100 chỉ cần đạp cần là đạn tự động được máy cắt ngòi và bắn theo thời điểm tính toán của máy chỉ huy. Đúng như anh oldbuf nói ngòi của đạn pháo trung cao là loại 2 chế độ chạm nổ và tự huỷ theo cắt ngòi để chuyên trị mục tiêu bay cao và đường bay bằng kiểu như bọn b52 ngày xưa. Dùng bọn pháo này bắn máy bay chiến thuật cơ động là hok ăn thua trừ phi bố trí mai phục từ xa. Mảnh nổ tự huỷ theo cắt ngòi của đạn cũng ít tác dụng bắn rơi mục tiêu ngoài vụ tạo màn đạn ngăn chặn hướng tới hay xua máy bay địch khỏi khu vực bảo vệ. Vì thế em nghĩ rằng anh oldbuf nói rất có lý và anh nokopro nên dành thời gian tìm hiểu thêm.
Anh oldbufff có cách nói chuyện rất giống ông chính trị viên ở đơn vị em ngày trước. Mong anh nhẹ nhàng hướng dẫn các anh em khác chưa biết nhé!
Còn các anh em khác hok biết gì thì nên ngồi nghe như em, chớ phán linh tinh để đỡ loãng chủ đề và anh Triumph tiếp tục đăng bài.
Anh nào hay bám sàn nếu cần thông tin trái cổ thì cứ YM với em: huyphongssi

He...he, lão Trâu đâu rồi? Có chú lính cao xạ xịn vào xác nhận "ngòi đáy" của tớ kìa!
@ huyphongssi: Tớ với tay Trâu già đang "cãi nhau" về cái máy chỉ huy hiện cao xạ 57mm đang dùng, chú mình có ở 57mm không?

Pháo 57 dùng máy 660 anh ơi!

Hồi học máy em thấy ông C trưởng bảo máy 660 nhìn không khác mấy so với máy 612 và máy 619 dùng cho pháo 85 và pháo 100.

Gớm! Cứ công tác cuối tuần mà gặp trời mưa là hết vị
@ doandonga: Khà khà! Lão Đoành thấy cái máy chỉ huy pháo cao xạ 57 ly đã rõ chửa
@ huyphongssi: Bầu cho đ/c 5 sao để lấy vốn khởi sự trong chốn giang hồ mạng này. Thế đ/c mình ở đơn vị nào? PKKQ hay PK Lục quân mà dùng máy chỉ huy cho cao xạ 57 ly? Tớ không rõ tại sao lại gọi là máy chỉ huy 660, 612 và 619 nhỉ
@ aircraft: Chiến hữu nên đọc hiểu hết văn cảnh rồi hẵng phát biểu nếu muốn học theo cách nhìn nhận khách quan. Thứ nữa, nên phát biểu đúng chỗ, đúng lúc vì 5 trang vừa rồi đã khép lại chuyên đề đọc hiểu trong nhà chứ không phải sới vật của đám rồ nọ rồ kia. Bên tóp Mig vẫn đang chờ đợi sự đóng góp của chiến hữu vào chuyên đề Mig-29 trước khi khoá huấn nhục của chú mục đồng bế giảng. Dù sao tớ cũng tặng chiến hữu 5 sao về sự cất công đêm hôm cho chủ đề của chú Chai-ầm.
Được oldbuff sửa chữa / chuyển vào 12:05 ngày 13/07/2009

Em chào và cám ơn anh oldbuff tặng sao ! Dạ em bên pháo phòng ko chính quy anh ơi , Đoàn pk Hoa lư ạ . Vụ anh hỏi máy 660 , 612 hay 619 em nghĩ chắc anh đùa thử em đúng hok ? Máy 660 dùng cho pháo 57, máy 612 dùng cho pháo 85 và 619 dùng cho pháo 100 đúng hok ?

Cái bác nói là kíp dạng o" có đầu chạm nổ, có cơ chế an toàn để ra khỏi nòng vài chục mét mới có thể kích nổ, có cơ chế tự huỷ khi không chạm mục tiêu mà nhìn hình em...ko hiểu.

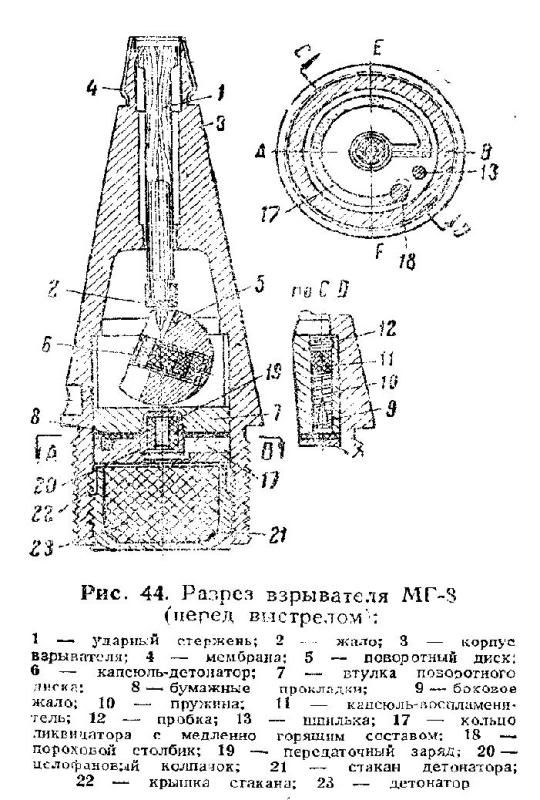

Đây kíp nổ o" 8 mà em kiếm được trong "SGK cho thượng sĩ pháo phòng không" xuất bản năm 1948:

He...he, hết chuyện thật!
Lão Trâu, tớ tìm mãi cóc thấy chỗ anh em mình "cãi nhau" về cái K-xx để trích cho chú phongssi xem
Hì, để mai gọi cho tay T... ở QC lão xem thế nào!
