    TỔ HỢP ĐÀI NHÌN VÒNG BẮT THẤP 3 THAM SỐ 39N6E KASTA-2E2
    [​IMG]
    Nhiệm vụ
    Tổ hợp đài nhìn vòng bắt thấp 3 tham số Kasta-2E2 được thiết kế cho nhiệm vụ kiểm soát vùng trời và cung cấp tình báo tham số cự ly, phương vị và độ cao của các loại mục tiêu bay (máy bay cánh bằng, trực thăng, phương tiện bay không người lái, tên lửa hành trình bay thấp hoặc bám đất cực thấp) có tiết diện phản xạ điện từ thấp trong điều kiện nhiễu địa hình địa vật và nhiễu khí tượng cường độ mạnh.
    Tổ hợp đài di động linh kiện bán dẫn dùng trinh sát phát hiện mục tiêu bay thấp Kasta-2E2 có khả năng sử dụng cho các hoạt động quân sự và dân sự đa dạng như: hoạt động của hệ thống phòng không không quân, hoạt động phòng thủ bờ biển và giám sát biên giới, hoạt động điều phối không lưu và hoạt động giám sát vùng trời đỉnh sân bay.
    [​IMG]
    Đặc điểm
    Tổ hợp đài có thiết kế dạng khối linh kiện với khối phát dùng đèn bán dẫn, khối xử lý tín hiệu kỹ thuật số và đồng bộ có khả năng kháng triệt nhiễu tương tác điện từ của các khí tài điện tử khác hoạt động trong đội hình ở cự ly gần (khả năng kháng nhiễu đạt tới 50dB), khối kiểm chỉnh lỗi đồng bộ, khối an-ten thu phát gắn trên xe cao 14m để phát hiện mục tiêu bay thấp, khối an-ten thu phát trên xe kéo cao 50m, khối trạm điều khiển từ xa.
    [​IMG]
    Cấu hình
    Tổ hợp đài Kasta-2E2 gồm một xe khí tài thu phát, một xe an-ten xoay kèm trạm nguồn AD-30 và máy biến thế dùng nguồn điện lưới, một trạm nguồn điện diesel dự phòng đặt trên xe thùng kéo việt dã bánh hơi; 2 xe thùng kéo 1 cầu chở phụ kiện, một trạm điều khiển từ xa có khả năng điều khiển đài phát từ khoảng cách tới 300m.
    Kasta-2E2 là tổ hợp đài hoạt động hiệu quả và ổn định, vận hành tiện lợi và an toàn, bảo dưỡng dễ dàng, thuận tiện khi vận chuyển trên các loại phương tiện giao thông, tính năng kháng nhiễu cao, có khả năng phát hiện từ cự ly xa các loại mục tiêu bay cỡ nhỏ bay thấp và chậm.
    Tùy theo yêu cầu của khách hàng, tổ hợp đài Kasta-2E2 còn có phiên bản dạng xe thùng kéo được chuyển giao đồng bộ để hoạt động cùng an-ten đặt trên tháp dạng cột kiểu Unzha.
    [​IMG]
    [​IMG]
    Thông số kỹ thuật cơ bản:
    Băng sóng: đề-xi-mét
    Phạm vi trinh sát:
    - Cự ly (km): 5 - 150
    - Góc tà (độ): 25
    - Phương vị (độ): 360
    - Độ cao (km): 6
    Cự ly phát hiện mục tiêu có diện tích phản xạ radar = 2m2 với cột an-ten cao 14/50m (km):
    - Ở độ cao 100m: 41/55
    - Ở độ cao 1.000m: 95/95
    Sai số định vị mục tiêu
    - Cự ly (m): 100
    - Độ cao (m): 900
    - Phương vị (phút góc): 40
    Khả năng kháng lọc nhiễu địa vật (dB): 54
    Số mục tiêu có thể bám sát đủ tham số cùng lúc (mục tiêu): 50
    Thời gian trung bình giữa 2 lần phát sinh sự cố (giờ): 700
    Nguồn điện (kW): 23
    Thời gian hoạt động liên tục (ngày): không dưới 20
    Giá bán ước tính: USD 30.000.000
    Biên tập và hiệu đính bởi bác OldBuff
  2. terahezt

    terahezt Thành viên mới

    Tham gia ngày:
    09/01/2008
    Bài viết:
    2.237
    Đã được thích:
    3
    Theo bác Trùm giá của một quả Kh-29L hiện nay là bao nhiêu, và loại tên lửa này nếu trang bị cho Việt Nam thì có thể dùng vào mục đích gì.
    [​IMG]
  3. Triumf

    Triumf GDQP Moderator

    Tham gia ngày:
    13/07/2004
    Bài viết:
    5.563
    Đã được thích:
    4.861
    Nhà ta hiện đang dùng phiên bản Kh-29TE và Kh-29MP. Loại này được trang bị cho Su-22M/M4 dùng để diệt hạm, và diệt radar cùng các mục tiêu khác. Giá bán của nó chỉ khoảng trên dưới 150.000 USD / quả.
    Về tính năng của loại tên lửa này bạn có thể hỏi GS Gúc.
    Được Triumf sửa chữa / chuyển vào 17:09 ngày 11/05/2010
  4. chimcanhcut1212

    chimcanhcut1212 Thành viên gắn bó với ttvnol.com

    Tham gia ngày:
    10/09/2005
    Bài viết:
    3.244
    Đã được thích:
    449
    Hình này, khả năng cao là Kh-29ML chứ không phải là Kh-29L, mặc dù
    góc nhìn này phân biệt khá khó khăn.
  5. terahezt

    terahezt Thành viên mới

    Tham gia ngày:
    09/01/2008
    Bài viết:
    2.237
    Đã được thích:
    3
    Hic bác trả lời thế thì em cũng chịu, trên dưới 150.000$ thì em chả biết đường nào mà lần thế thì nó có thể là 0$ hoặc cũng có thể là 1000000$. Với lại bác cho em hỏi thêm là quả Kh-29TE nó là tên lửa dẫn đường bằng TV, loại tên lửa này yêu cầu trong buồng lái máy bay dẫn nó phải có ít nhất một màn hình hiển thị vậy bác cho em hỏi Su-22M4 nhà mình có màn hình này chưa. Cuối cùng bác cho em hỏi luôn là nếu dùng quả này diệt hạm so với Kh-35 Uran thì có ưu nhược điểm gì ạ.
  6. Triumf

    Triumf GDQP Moderator

    Tham gia ngày:
    13/07/2004
    Bài viết:
    5.563
    Đã được thích:
    4.861
    Híc, đa phần Su-22M/M4 nhà ta đều đã được nâng cấp bởi Ukraine rồi mà, đã thế lại còn nâng cấp để mang vũ khí đánh biển, diệt hạm.
    Còn chuyện bạn thắc mắc về giá, mình không hiểu bạn học ngành gì mà không hiểu cái cụm từ "xoay quanh" hay "trên dưới" để hiểu có thể không là gì cả hay cũng có thể là vô giá .
  7. Triumf

    Triumf GDQP Moderator

    Tham gia ngày:
    13/07/2004
    Bài viết:
    5.563
    Đã được thích:
    4.861
    TỔ HỢP ĐÀI NHÌN VÒNG 3 THAM SỐ DI ĐỘNG 9S15MV3
    [​IMG]
    Nhiệm vụ
    Tổ hợp đài nhìn vòng 3 tham số di động 9S15MV3 được thiết kế cho nhiệm vụ phát hiện, nhận dạng địch-ta các loại mục tiêu bay cũng như tên lửa đường đạn chiến thuật, đồng thời truyền tình báo 3 tham số (góc tà, cự ly và độ cao) của mục tiêu và tham số tọa độ nguồn phát nhiễu chế áp cho sở chỉ huy qua kênh vô tuyến mã hoá hoặc kênh hữu tuyến.
    Tổ hợp đài nhìn vòng 9S15MV3 là một phần của bộ khí tài trinh sát và chỉ thị mục tiêu của hệ thống tên lửa phòng không S-300V và các đài radar của các đơn vị phòng không lục quân.
    Cấu hình
    ? Khối an-ten mảng phẳng kiểu khe ống dẫn sóng có chế độ quét góc tà điện tử và chế độ quét phương vị cơ khí.
    ? Khối thu phát
    ? Khối máy hỏi mặt đất
    ? Khối điều khiển và xử lý tín hiệu có máy tính kỹ thuật số tích hợp; các vị trí trắc thủ được trang bị đồng bộ màn hiển thị tình báo đường không, màn hiển thị sóng biên độ và bảng điều khiển.
    [​IMG]
    Đặc điểm
    ? Sử dụng hệ thống an-ten mảng khe ống dẫn sóng
    ? Có tính năng chống nhiễu chế áp cao
    ? Có tính năng tác chiến độc lập và cơ động cao nhờ bố trí toàn bộ tổ hợp trên khung gầm xe bánh xích việt dã tích hợp hệ thống nguồn điện cơ hữu, khí tài trinh sát hiện trường và định vị dẫn đường, cùng hệ thống thông tin liên lạc thoại hoặc truyền dữ liệu mã hóa.
    ? Hệ thống kiểm lỗi và phát hiện sự cố tự động cơ hữu
    Các khối thiết bị điện tử của tổ hợp đài được bố trí bên trong thùng xe bọc thép bánh xích.
    Tổ hợp đài nhìn vòng 9S15MV3 quét cảnh giới đường không liên tục trong các chế độ trực ban phòng không và trực ban phòng thủ tên lửa.
    [​IMG]
    Thông số kỹ thuật cơ bản:
    Băng sóng: Xăng-ti-mét
    Phạm vi trinh sát:
    - Cự ly theo vạch hiện sóng (km): tới 320
    - Độ cao (km): tới 50
    - Phương vị (độ): 360
    - Góc tà (độ): tới 55
    Chu kỳ mỗi vòng quét tùy theo chế độ trực ban (giây): 6 - 18
    Tình báo mục tiêu được bám sát trên mỗi vòng quét (mục tiêu): tới 250
    Kíp trắc thủ (người): 4
    Giá bán ước tính: USD 45.000.000
    Biên tập và hiệu đính bởi bác OldBuff
  8. Triumf

    Triumf GDQP Moderator

    Tham gia ngày:
    13/07/2004
    Bài viết:
    5.563
    Đã được thích:
    4.861
    ĐÀI RADAR QUÉT GÓC 9S19M2
    [​IMG]
    Nhiệm vụ
    Đài quét góc 9S19M2 được thiết kế cho nhiệm vụ phát hiện và nhận dạng các mục tiêu bay theo phần tử chỉ thị từ xe chỉ huy trong điều kiện nhiễu địa vật và bị chế áp điện tử mạnh, cũng như phát hiện và bám sát các mục tiêu đường đạn tốc độ cao có diện tích phản xạ điện từ nhỏ (đạn tên lửa không đối đất, tên lửa đường đạn chiến thuật và chiến thuật chiến dịch), đồng thời cung cấp tình báo dạng bám sát không liên lục hoặc bám sát liên tục cho xe chỉ huy qua hệ thống truyền dữ liệu mã hóa.
    Đài quét góc di động 3 tham số 9S19M2 được sử dụng như một cấu phần của cụm khí tài trinh sát phát hiện và chỉ thị mục tiêu trong hệ thống tên lửa phòng không S-300V hay cụm đài trinh sát của các đơn vị phòng không lục quân.
    Đài 9S19M2 có công suất lớn, khả năng kháng chế áp điện tử cao và sử dụng an-ten mảng pha nhiều phần tử quét điện tử thụ động có hệ số khuếch đại tín hiệu cao cho các chế độ quét theo chương trình mặc định đối với các nhóm mục tiêu khác nhau.
    Cấu hình
    ? Đài phát gồm 1 khối an-ten mảng pha, khối thu phát và khối máy hỏi.
    ? Khoang khí tài nằm gọn trong thân xe đài bọc thép bánh xích với các khối tiếp nhận, xử lý, hiển thị tình báo và khối điều khiển đài.
    [​IMG]
    Đài quét góc 9S19M2 cung cấp tình báo trên không liên tục đồng thời ở cả chế độ chống máy bay và chế độ chống tên lửa.
    Thông số kỹ thuật cơ bản:
    Băng sóng: Xăng-ti-mét
    Phạm vi trinh sát:
    - Cự ly (km): tới 175
    - Phương vị (độ):
    + Ở chế độ chống tên lửa: ±45
    + Ở chế độ chống máy bay: ±30
    - Góc tà (độ):
    + Ở chế độ chống tên lửa: từ 30 đến 73
    + Ở chế độ chống máy bay: từ 0 đến 50
    Chu kỳ mỗi vòng quét (giây): 12.5-14
    Số mục tiêu là tên lửa đường đạn có thể bám sát cùng lúc (tên lửa): tới 16
    Thời gian cập nhận dữ liệu tình báo cho xe chỉ huy (giây): 1 - 2
    Kíp trắc thủ (người): 4
    Giá bán ước tính: USD 32.500.000
    Biên tập và hiệu đính bởi bác OldBuff
  9. hungsheva2004

    hungsheva2004 Thành viên mới

    Tham gia ngày:
    18/01/2004
    Bài viết:
    2.415
    Đã được thích:
    0

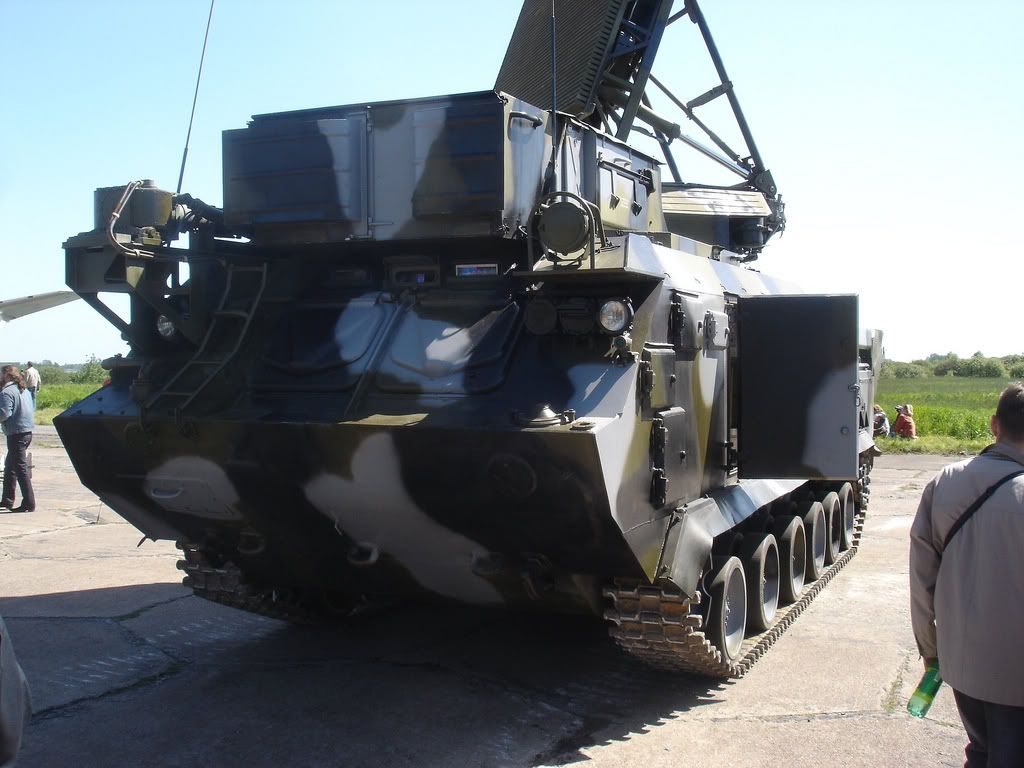

    TỔ HỢP ĐÀI TRINH SÁT VÀ CHỈ THỊ MỤC TIÊU 9S18M1-1
    [​IMG]
    Nhiệm vụ
    Tổ hợp đài trinh sát và chỉ thị mục tiêu 9S18M1-1 được thiết kế cho nhiệm vụ phát hiện và nhận diện mục tiêu bay, cũng như xử lý và cung cấp tọa độ hay phương vị nguồn phát nhiễu rồi truyền tình báo cho xe chỉ huy để chỉ thị phần tử cho đài dẫn bắn.
    Tổ hợp đài trinh sát di động 3 tham số 9S18M1-1 là một cấu phần đồng bộ của Hệ thống tên lửa phòng không Buk-M1 hoặc có thể được khai thác như một đài cảnh giới độc lập trong hệ thống phòng không nói chung.
    [​IMG]
    Cấu hình
    Tổ hợp đài gồm một đài nhìn vòng sử dụng khối an-ten mảng phẳng kiểu khe ống dẫn sóng có tính năng quét điện tử góc tà và quét cơ góc phương vị, khối thu phát, khối hiện sóng, khối kháng chế áp điện tử, khối máy tính phần tử kỹ thuật số và khối máy hỏi.
    Ngoài ra, tổ hợp còn tích hợp khối xử lý tín hiệu của đài giám sát thứ cấp, khối nhận lệnh và truyền phần tử mã hoá, khối khí tài định vị, dẫn đường và trinh sát hiện trường cùng các tiện nghi sinh hoạt và phục vụ chiến đấu cho kíp trắc thủ.
    Các khối khí tài điện tử của tổ hợp đài được bố trí gọn trong thân xe bọc thép bánh xích.
    [​IMG]
    Thông số kỹ thuật cơ bản:
    Băng sóng: Xăng-ti-mét
    Phạm vi trinh sát:
    - Phương vị (độ): 360
    - Góc tà ở chế độ chống tên lửa/chống máy bay (độ): 55/40
    Cự ly phát hiện mục tiêu (km): 160
    Chu kỳ mỗi vòng quét (giây): 4,5 và 6
    Giá bán ước tính: USD 30.000.000
    Biên tập và hiệu đính bởi bác OldBuff
    Nguồn: http://www.quansuvn.net/index.php/topic,6199.msg225423.html#msg225423
  10. hungsheva2004

    hungsheva2004 Thành viên mới

    Tham gia ngày:
    18/01/2004
    Bài viết:
    2.415
    Đã được thích:
    0

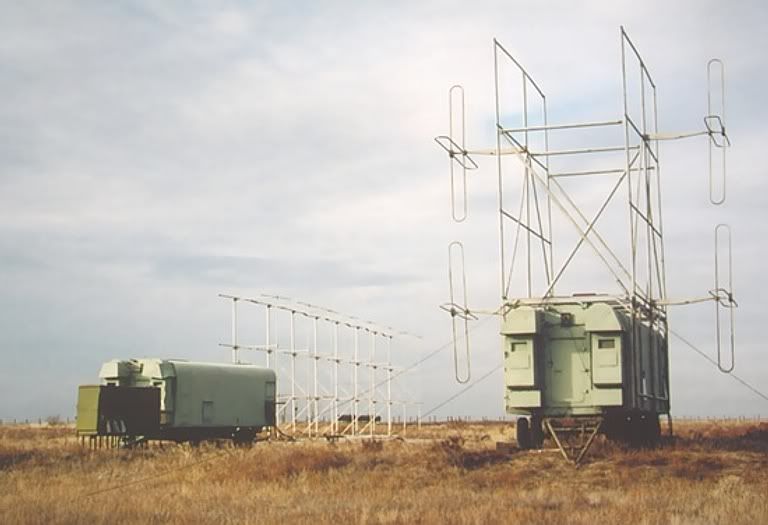

    TỔ HỢP ĐÀI CẢNH GIỚI CHỐNG MỤC TIÊU BAY TÀNG HÌNH REZONANS-N
    [​IMG]
    Nhiệm vụ
    Tổ hợp đài cảnh giới nhìn vòng cơ động mảng pha đồng bộ hóa cao Rezonans-N được thiết kế theo nguyên lý xử lý hiệu ứng cộng hưởng sóng dội ở băng sóng mét để giám sát không phận và phát hiện, xác định và tính toán chính xác tọa độ và tham số đường bay của nhiều loại mục tiêu bay hiện đang và sẽ được đối phương trang bị như các loại phương tiện bay trên siêu âm trần cao và tầm xa, các loại tên lửa hành trình và tên lửa đường đạn có hệ số phản xạ điện từ thấp, các loại máy bay có tính năng tàng hình, .v.v., trong điều kiện chiến đấu bị chế áp điện tử và nhiễu địa vật mạnh.
    Tổ hợp đài Rezonans-N có thể được sử dụng cho cả mục đích quân sự lẫn dân sự như một cấu phần của hệ thống chỉ huy phòng không đồng bộ hay không đồng bộ, hoặc hệ thống phòng thủ tên lửa phi chiến lược khác.
    Thông số kỹ thuật cơ bản:
    Băng sóng: mét
    Phạm vi cảnh giới:
    - Cự ly (km): 10-1.100
    - Độ cao (km): tới 100
    - Phương vị (độ): 360
    - Góc tà (độ): 1,5-80
    Cự ly phát hiện mục tiêu là máy bay chiến đấu (km): 350
    Sai số định vị tọa độ mục tiêu, tối thiểu:
    - Cự ly (m): 300
    - Góc tà (độ): 1,5
    - Phương vị (độ): 1,5
    - Tốc độ (mét/giây): 1-1,5
    Chu kỳ quét (giây): 1-10
    Số mục tiêu có thể bám sát cùng lúc (mục tiêu): tới 500
    Thời gian giữa 2 lần phát sinh sự cố (giờ): 1.500
    Giá bán ước tính: USD 90.000.000
    Biên tập và hiệu đính bởi bác OldBuff
