Catalogue vũ khí xuất khẩu của Nga 2009-2010

hungsheva2004 · 03/07/2010

imghttp://i998.photobucket.com/albums/af107/daibangden/4744461383_d4fb2246db_b.jpg " border=0>
Nhiệm vụ
Hệ thống tích hợp chỉ huy, kiểm soát, thông tin và tình báo (C3I) Universal-1E được thiết kế để phục vụ chỉ huy chiến đấu đồng bộ giữa các lực lượng phòng không mặt đất, lực lượng máy bay tiêm kích đánh chặn, các đơn vị tác chiến điện tử và trinh sát điện tử trong tác chiến chống tập kích đường không và trong nhiệm vụ trực ban phòng không.
Hệ thống Universal-1E thực hiện các nhiệm vụ sau:
? Báo động chuyển trạng thái sẵn sàng chiến đấu cho các đơn vị phòng không trực thuộc;
? Theo dõi trạng thái và khả năng sẵn sàng chiến đấu của các đơn vị trực thuộc;
? Thu nhận và xử lý tình báo radar xác nhận phần tử bắn từ đầu mối các đơn vị trực thuộc và các đơn vị hiệp đồng chiến đấu;
? Điều phối hoạt động tác chiến của các đơn vị phòng không trong khu vực phòng không được phân công;
? Thực hiện dẫn đường mặt đất cho lực lượng máy bay tiêm kích đánh chặn thông qua trạm dẫn đường trực thuộc và các trạm dẫn đường ngoại vi;
? Hỗ trợ thông tin tập trung phục vụ chỉ huy chiến đấu tại sở chỉ huy và đảm bảo an toàn bay cho lực lượng máy bay hiệp đồng;
? Phối hợp tác chiến với các sở chỉ huy đồng cấp của các khu vực phòng không lân cận;
? Sơ kết, tổng kết chiến đấu và tình trạng sẵn sàng chiến đấu của các đơn vị phòng không trực thuộc trong khu vực phòng không được phân công.
Cấu hình

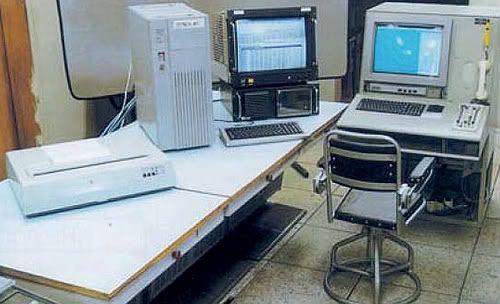

Hệ thống C3I Universal-1E bao gồm một máy tính trung tâm, hệ thống hiển thị tham số, khí tài truyền dữ liệu, hệ thống lập báo cáo tổng kết chiến đấu, máy mã hóa và sao lưu dữ liệu chiến đấu.

Thông số kỹ thuật cơ bản:
Số mục tiêu bay có thể xử lý đồng thời (mục tiêu): 300
Số đầu mối đơn vị trực thuộc và hiệp đồng chiến đấu:
- hướng liên lạc qua kênh thoại (bằng thuật toán ACCORD-SS-PD/ARAGVA): 16
- hướng liên lạc qua kênh thoại (bằng thuật toán T-235-1L): 4
- hướng liên lạc qua các kênh điện báo: 16
Giới hạn hoạt động tối đa:
- Cự ly liên lạc (km): 3.200
- Độ cao liên lạc (km): 100
- Tốc độ phương tiện liên lạc (km/h): 4.400
Thời gian chuyển trạng thái chiến đấu (phút): 5
Số vị trí chiến đấu đồng bộ (vị trí): 15
Giá bán ước tính: USD 35.000.000
Biên tập và hiệu đính bởi bác OldBuff
http://www.quansuvn.net/index.php/topic,6199.msg235800.html#msg235800

hungsheva2004 · 07/07/2010

HỆ THỐNG CHỈ HUY VÀ KIỂM SOÁT 83M6E

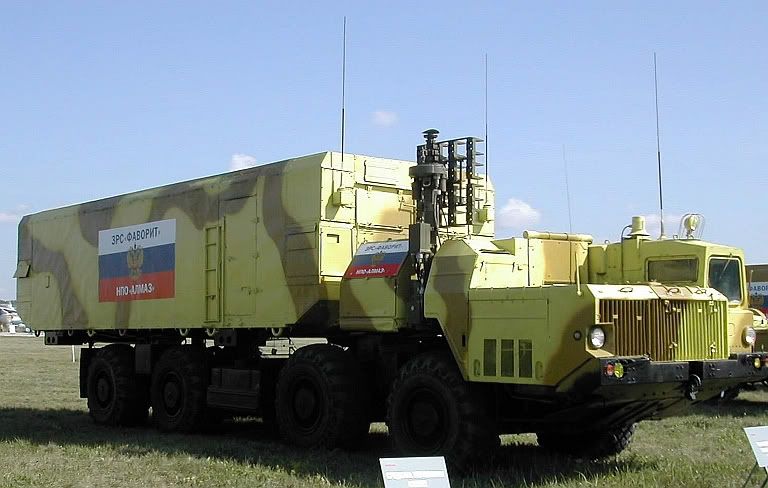

Xe đài chỉ huy 54K6E
Nhiệm vụ
Hệ thống chỉ huy và kiểm soát 83M6E được thiết kế cho nhiệm vụ tổ chức chiến đấu cho các hệ thống tên lửa phòng không S-300PMU1 và S-300PMU có trang bị khí tài tiếp nhận lệnh và truyền đạt tương thích.
Hệ thống chỉ huy và kiểm soát di động 83M6E thu thập và tổng hợp tình báo radar thu được từ đài cảnh giới riêng của hệ thống và/hoặc các đài radar cảnh giới bất kỳ trang bị cho binh đội phòng không, các đài của hệ thống các phân đội hỏa lực trực thuộc, tình báo từ sở chỉ huy cấp trên và các hệ thống 83M6E lân cận để cung cấp tình báo mục tiêu (gồm các loại máy bay chiến đấu, tên lửa hành trình, tên lửa đường đạn và các chủng loại vũ khí đường không hiện đang và sẽ được trang bị của đối phương) trong khu vực hỏa lực phòng không được phân công và phối hợp chiến đấu khi báo động chuyển cấp cho các hệ thống tên lửa phòng không vừa nêu.

[imghttp://i998.photobucket.com/albums/af107/daibangden/4763253482_45f82fc7f0_b.jpg]

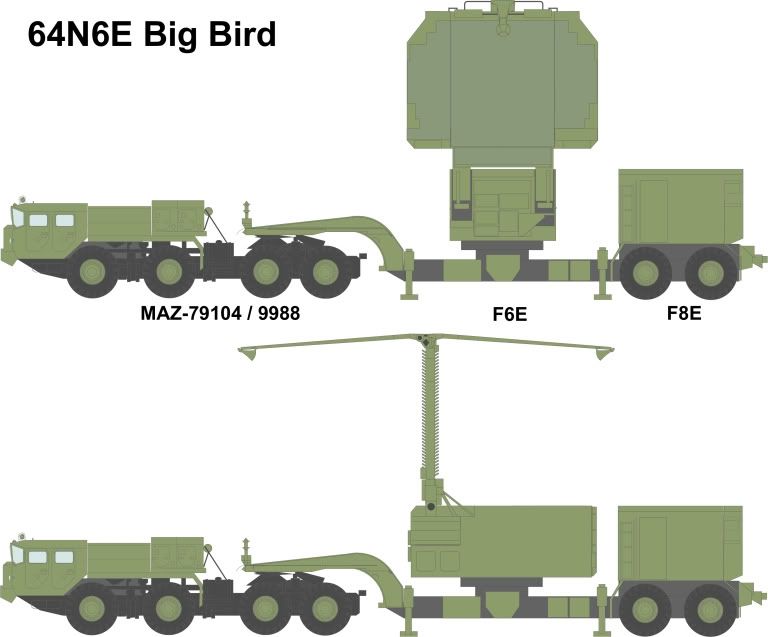

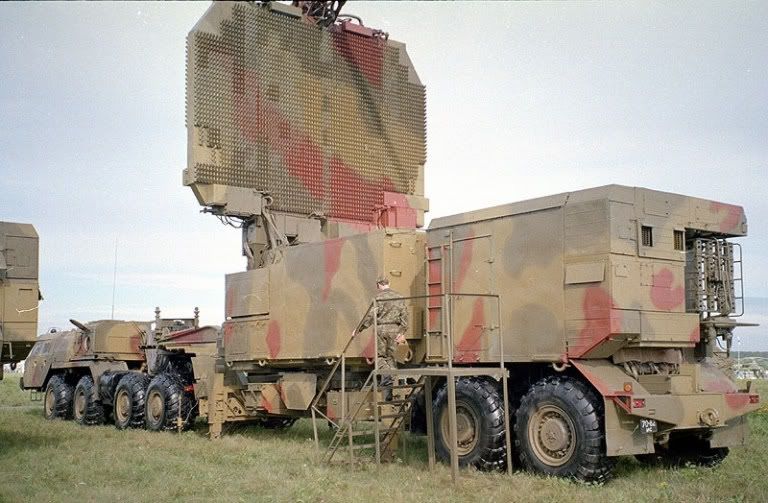

Xe đài radar cảnh giới 64N6E
Cấu hình hệ thống:
Bộ khí tài chiến đấu:
? Xe chỉ huy 54K6E;
? Xe đài radar cảnh giới 64N6E;
? Xe trinh sát trận địa 1T12-2M.
Bộ khí tài bảo đảm kỹ thuật:
? Bộ phụ tùng dự trữ và khí tài bảo dưỡng ZIP-1B và ZIP-2;
? Các nguồn điện rời (2 máy phát điện diesel 5I57A và 3 bộ chia điện 63T6A).
Bộ khí tài phối thuộc:
? Các cột an-ten YuT24Ts và YuT24V;
? Trạm tiếp sức 15Ya6E;
? Trạm vô tuyến tiếp sức 66Ya6;
? Thùng sửa chữa máy tính trung tâm 13Yu6E.

Xe trinh sát trận địa 1T12-2M
Thông số kỹ thuật cơ bản:
Số mục tiêu có thể bám sát đủ tham số cùng lúc (mục tiêu): tới 100
Số hệ thống tên lửa phòng không S-300PMU1 có thể chỉ huy đồng thời (hệ thống): tới 6
Số mục tiêu có thể tiêu diệt cùng lúc: tới 36 (tới 6 mục tiêu trên mỗi tổ hợp tên lửa phòng không)
Cự ly tối đa phát hiện mục tiêu (km):
Đối với các phương tiện bay:
- Máy bay chiến lược (có diện tích phản xạ radar hiệu dụng > 4 m2): 280
- Máy bay đa năng (có diện tích phản xạ radar hiệu dụng = 0,2 m2): 263
- Tên lửa hành trình chiến lược (có diện tích phản xạ radar hiệu dụng = 0,2 m2): 160
Đối với tên lửa đường đạn:
- Có diện tích phản xạ radar hiệu dụng = 0,4 m2 và tốc độ tối đa = 1.800 m/s: 127
- Có diện tích phản xạ radar hiệu dụng = 0,4 m2 và tốc độ tối đa = 2.800 m/s: 113
- Có diện tích phản xạ radar hiệu dụng = 0,1 m2 và tốc độ tối đa = 950 m/s: 110
Xác suất phát hiện mục tiêu đối với mục tiêu có khả năng xâm nhập khu vực phân công:
- Máy bay chiến lược và máy bay đa năng: 0,99
- Tên lửa hành trình chiến lược/tên lửa đường đạn: 0,95-0,98
Thời gian cập nhật tham số bám sát dựa trên tình báo radar (giây):
- Đối với mục tiêu là phương tiện bay/tên lửa đường đạn: 12/6
Thời gian phát hiện và phân công mục tiêu (giây):
- Đối với mục tiêu là phương tiện bay/tên lửa đường đạn: 9/3
Thời gian chuyển cấp sẵn sàng chiến đấu từ trạng thái hành quân/tại vị trí đã triển khai phút): không quá 5/4
Giá bán ước tính: USD 90.000.000
Biên tập và hiệu đính bởi bác OldBuff
http://www.quansuvn.net/index.php/topic,6199.msg237490.html#msg237490

Được hungsheva2004 sửa chữa / chuyển vào 12:57 ngày 07/07/2010

hasiquan · 09/07/2010

Trong lúc chờ đợi bài mới từ quansu, lật lại vài bài vũ khí Nga trong catalog này đang trang bị cho Việt Nam
***
Vũ khí trang bị thế hệ mới của Quân đội nhân dân Việt Nam - Thông tin và hình ảnh
HỆ THỐNG TÊN LỬA PHÒNG KHÔNG S-300PMU1+++

Nhiệm vụ
Hệ thống tên lửa phòng không S-300PMU1 được thiết kế cho nhiệm vụ phòng chống các cuộc tiến công đường không ồ ạt ở mọi độ cao và tốc độ chiến đấu, cũng như hoạt động chế áp điện tử mạnh của các loại phương tiện chiến đấu đường không hiện tại và thế hệ mới của đối phương như máy bay chiến đấu các loại, vũ khí tấn công tầng thấp, tên lửa hành trình chiến lược, các loại tên lửa đường đạn chiến thuật, chiến thuật - chiến dịch hay tên lửa đường đạn hoạt động trong tầng khí quyển.
Hệ thống tên lửa phòng không di động đa kênh S-300PMU1 là loại vũ khí phòng không tầm xa, có khả năng tác chiến độc lập hay tác chiến hiệp đồng trong đội hình phòng không hợp thành thông qua các hệ thống khí tài chỉ huy đồng bộ như 83M6E, Baikal-1E hoặc Senezh-M1E. Nhờ ứng dụng các khí tài kết nối tiên tiến tương thích với các hệ thống nhận diện bảo mật mặt đất và khí tài thông tin liên lạc của các cấp chỉ huy chiến đấu, hệ thống tên lửa phòng không S-300PMU1 có khả năng thích ứng và hoà nhập nhanh chóng trong mọi hệ thống phòng không quốc gia.
Hệ thống S-300PMU1 cùng khí tài chỉ huy đồng bộ 83M6E có thể được nâng cấp theo chuẩn của hệ thống phòng không S-300PMU2 Favorit theo yêu cầu của khách hàng.

hasiquan · 09/07/2010

Biên tập và hình ảnh: Triumf
Cấu hình của hệ thống S-300PMU1:
? Tổ hợp tên lửa phòng không
? Đạn tên lửa phòng không 48N6E (hoặc các đạn tên lửa 5V55R và 5V55K) ?" mỗi xe mang phóng mang 4 quả
? Khí tài bảo đảm chiến đấu và sửa chữa
? Khí tài phục vụ chiến đấu khác
Các cấu phần cơ bản của hệ thống tên lửa phòng không S-300PMU1 bao gồm các bộ khí tài chiến đấu, khí tài bảo đảm chiến đấu và khí tài phục vụ chiến đấu khác.
Bộ khí tài chiến đấu bao gồm:
? Một xe đài điều khiển bắn và chỉ thị mục tiêu đa kênh 30N6E1 (30N6E) có khả năng cung cấp phần tử tự động với các hệ thống khí tài chỉ huy đồng bộ 83M6E, Baikal-1E hoặc Senezh-M1E, (riêng đài 30N6E IGR chỉ có khả năng tích hợp với hệ thống khí tài chỉ huy đồng bộ Senezh-M1E);

? Không quá 12 xe mang phóng tự hành (loại xe mang phóng tự hành 5P85SE hoặc loại xe mang phóng tự hành có đầu kéo 5P85TE) ?" 4 đạn tên lửa mỗi xe.

? Một xe trinh sát trận địa 1T12-2M-2.

hasiquan · 09/07/2010

Bộ khí tài phục vụ chiến đấu khác có thể bao gồm:
? Xe đài nhìn vòng mọi độ cao 96L6E/đài nhìn vòng bắt thấp 76N6;

? Xe tháp anten 40V6M;
? Đạn tên lửa huấn luyện 48N6EUD;
? Bộ khí tài bảo đảm chiến đấu và sửa chữa.
Hệ thống tên lửa phòng không S-300PMU1 có thể được cung cấp kèm theo bộ khí tài mô phỏng chiến đấu ALTEK-300 nhằm phục vụ huấn luyện các kíp trắc thủ vận hành hệ thống chỉ huy đồng bộ 83M6E và bộ khí tài chiến đấu của hệ thống tên lửa S-300PMU1.

Thông số kỹ thuật cơ bản:
Cự ly phát hiện mục tiêu (km): 300*
Số mục tiêu có thể phát hiện cùng lúc (mục tiêu): tới 300*
Số mục tiêu có thể bám sát tự động cùng lúc (mục tiêu): tới 100*
Số mục tiêu có thể bám sát và dẫn bắn cùng lúc (mục tiêu): tới 6
Tầm bắn hiệu quả (km):
- Mục tiêu bay (tối thiểu ?" tối đa): 5 ?" 150
- Mục tiêu đạn đạo (tối thiểu - tối đa): 5 ?" 40
Độ cao tối thiểu/tối đa (km): 0,01/27
Tốc độ tối đa của mục tiêu (m/giây): 2.800
Số đạn tên lửa có thể dẫn bắn cùng lúc (đạn tên lửa): 12
Thời gian sẵn sàng phóng đạn từ khi đài điều khiển bắt được mục tiêu được giao (giây): 5 ?" 7*
Thời gian sẵn sàng phóng đạn khi hệ thống hoạt động độc lập tự trinh sát phát hiện mục tiêu bằng đài nhìn vòng 96L6 (hoặc 76N6) (giây): tới 22
Thời gian chuyển trạng thái từ chế độ hành quân sang sẵn sàng chiến đấu (phút): 5
* Khi được điều khiển bởi hệ thống kiểm soát hỏa lực 83M6E.

hasiquan · 09/07/2010

Hình ảnh và chú thích cụ thể:
Xe đài nhìn vòng mọi độ cao 96L6EV ở chế độ hành quân

Xe đài nhìn vòng mọi độ cao 96L6EV ở chế độ sẵn sàng chiến đấu

Xe đài điều khiển bắn và chỉ thị mục tiêu đa kênh 30N6EV ở chế độ hành quân:
