CLUB d'IUT :Chia sẻ kinh nghiệm chiến đấu tại IUT ! (Thủ tục, hồ sơ, thi tuyển, học tập...)

**********************​

Mon cher monsieur;
Tous les viets que VOUS connaissez ont fait virer. D''''accord, mais VOUS ne me connaissez pas. Et je pense que VOUS n''''avez pas besoin de citer le pourcentage des vietnamiens qui ont réussi ou pas, lol. C''''est la politesse, non?
Ils ont fait virer car ils voulaient avoir de meilleurs résultat, c''''est bon ou pas?Il y a aussi des étudiants francais qui ont fait virer plusieurs fois pour trouver d''''autres départements et c''''est normal, non?
VOUS êtes sur que VOUS êtes meilleur que les viets en Maths ou en Info?
VOUS savez que les viets sont des difficultés en TP, en français( la plupart n''''étudie pas le français au lycée) mais nous sommes motivés, nous aimon étudier, c''''est important non?
Et nous sommes pas mal à réussir dans des universités françaises.
J''''espère que VOUS allez nous donner des conseils ou des sites d''''interner pour nous aider, pas des trucs comme ça.
Merci mon cher monsieur.
A biêntôt !!!!
[/QUOTE]
ola calme toi !!!

OK Mon cher monsieur
[/quote]

Mais ce qu?Til a *** n?Test pas faux
Je crois qu''il a *** tout ça pr que tu fasses le plus attention possible
Bon courage et bonne continuation

Merci pour tous les conseils que vous m''avez donnés .
Je ferai le plus attention possible et je suis sûr que je réussira.
Merci encore 1 fois

Mình có 1 số bài thực hành liên quan đến Integrated Circuit nhờ các bác giúp.
Mình dịch còn kém nếu có gì ko đúng mong các bác góp ý. Các bác có thể chỉ cho mình 1 vài trang Web liên quan đến chủ đề này hoặc transitor , diot và oscillopscope được ko ạ?
Cảm ơn các bác nhiều !!!
Ta co nhung Integrated Circuit (IC) sau :
I.C 4 cổng NAND và 2 INPUTS : 74(LS)00 (TTL)
AD***ION : 7483(TTL)
COMPARATOR: 7485 (TTL)
Trancode BCD/ 7 doan: 7447(TTL)
Dây, plaque labdec
Bài toán: Hãy vẽ sơ đồ mạch
1/ AD***ION
a)Integrated Circuit (I.C) 74(LS)83 là 1 vi mach dung de cong 2 so phuc A và B 4bits. Hay
su dung IC này de cong 2 so A, B 4 bits, ket qua duoc hien thi tren may hien thi 7 doan.
Diem sang tren may hien thi cho phep xem OUTPUT cua phan du : Diem sang phat sang
: co du ; diem sang tat: ko co du. Giai thich interface giua Ad***ioneur và may hien thi ?
b) Thuc hien 1 thiet bi cong 2 so A và B 8 bits voi ket qua hien thi tren Leds.
Cho 1 vài vi du cho phep thuc hien tat ca cac truong hop co the ( co du ; ko co phan du
Intermediary, co du final ?) ;
2 / COMPARATOR
a) IC 74LS85 là thiet bi so sanh 2 so A và B 4 bits ; su dung IC nay de so snah A va B 4 bits. Ket qua hien thi tren Leds.
b) Thuc hien 1 thiet bi so sanh 2 so A và B 8bits, ket qua hien thi tren may hien thi 7 doan.
Trong cac truong hop sau
Neu A > B : hien thi S
A=B : hien thi E
A<B : hien thi I

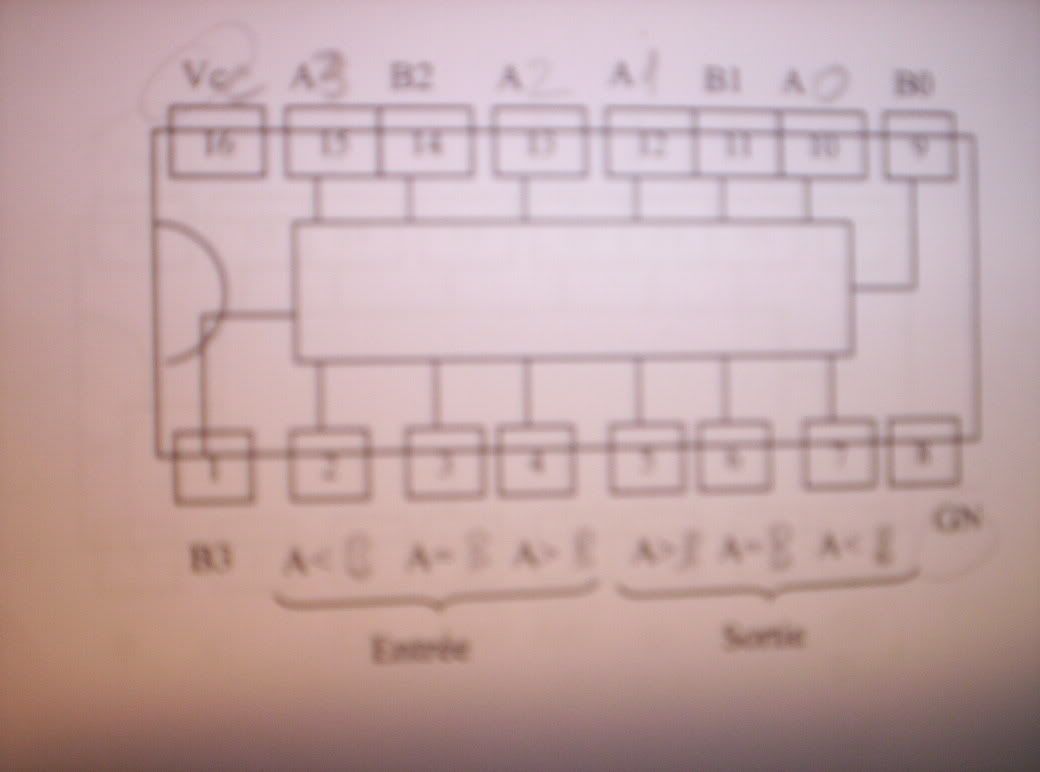

Mình đã thử add file có hình vẽ cấu tạo của IC nhưng ko được, ko biết các bác có cần ko để mình thử lại! Chắc do serveur quá tải
Được khanhfrance sửa chữa / chuyển vào 01:53 ngày 26/10/2005

To khanhfrance : cậu có thể up lại đầu bài origine của nó không ? Tại mình ko hiểu lắm qua cách cậu dịch xo di và cùng với các IC mà cậu phải dùng đến luôn nhé , thanks

Hôm nay được nghỉ em mới trả lời bác được. Mong cac ban SV sau nay co the biet them 1 chut ve TP ben nay.
Sujet du TP: Comparateur, Ad***ionneur et Affichage:
Objectif: Le but de ce TP est de familier avec les CIs combinatoires arthimétiques et les CI de trancodage. De plus ce TP permet de réaliser l''affichage d''un résultat.
A faire:: Pour chaque montage réalisé, le schéma de câblage.
Matériel utilisé:: CI, Fils et labdec; Alimentation 5V continu; Carte avec afficheur et leds intégrés.
I) Ad***ionneur
Le circuit intégré 74LS83 est un ad***ionneur de 2 nombres de 4bits.
1) Expliquez le fonctionnement de ce circuit
2) Câblez ce CI de manière à réaliser l''ad***ion de 2 nombres A et B de 4 bits, le résultat étant donné par 1 afficheur 7 segments. Le point de cet afficheur permettra de visualiser la sortie de retenue éventuelle (point allumé s''il y a une retenue, éteint sinon).Expliquez l''interface entre l''ad***ionneur et l''afficheur.
3) Réalisez 1 ad***ionneur de 2 nombres A et B de 8 bits avec affichage du résultat par les Leds. Donnez des exemples permenttant de vérifier tous les cas de figure possible (sans retenue, avec retenue intermédiare, avec retenue finale...)
II) Comparateur:
Le circuit intégré 74LS85 est 1 comparateur de 2 nombres de 4 bits.
1) Expliquez le fonctionnement de ce circuit
2) Câblez ce CI,de manière à réaliser les comparaisons de 2 nombres 1 et B de 4 bit, avec le résultat défini par des leds sur les sorites.
Donnez 1 exemple pour chacun des cas suivant :
A <B, A=B, A>B
3) Réalisez 1 compateur de 2 nombres de 8 bits avec affichage du résultat sur 1 afficheur 7 segments tel que:
si A>B alors S comme supérieur( diodes a,f,g,c,d allumés)
si A=B alors E comme égalité ( a,f,g ,e,d allumés)
si A<B alors I comme inférieur (b et c allumés)

1)Trancodeur BCD/ 7 segments(TTL) : 7447

2) Circuits avec 4 portes NANDS à 2 entrées: E1a,E1b, S1; E2a,E2b,S2,E3a,E3b,S3; E4a,E4b,S4

3) Ad***ionneur binaire sur 4 bits (TTL) : 7483

4) Comparateur sur 4 bits (TTL) : 7485

Được khanhfrance sửa chữa / chuyển vào 08:51 ngày 30/10/2005

Các bác giúp em với, chưa hiểu rõ l''''''''énoncé của bài TP này
TP4: Programmation de PLD
Objectif de la séance: Le but de ce TP est de se familiser avec les circuits logiques programmables et leur programmation.
I) Réalisation d''''''''un transcodeur BCD/ 7 segments:
1) Etudiez la programmation du PLD 22V10H (cai nay search tren google là tim thay so do mach) pour réaliser 1 transcodeur BCD/ 7 segemnts, à partir d''''''''un nombre BCD sur 4 bits, l''''''''affichage de son équivalent sur afficheur 7 segments à annodes communes.
Vous nommerez B0, B1, B2, B3, les bits du nombres BCD, avec B0 poids faible et B3 poids fort. Vous noterez a,b,c,d,e,f,g les cathodes respectives des différents segments de l''''''''afficheur.
a) Pour réaliser ce circuit, vous procédez en suivant les étapes suivanres:
- Etude préliminaire du circuit : table de vérité, équations simplifiées à partir des opérateurs fondamentaux.
- Ecriture du fichier source
- Complication du fichier soucre (nom.jed)
- Simulation . Correction du fichier source si nécessaire. Imprimer les résultats de simulation. Imprimer le fichier de source.
b) Enseigant programmera (logiciel ACCESS) ensuite le circuit PLD en utilisant votre fichier JEDEC puis vous vérifierez par vecteurs de test ( đoạn củ chuối này em ko hiểu )
c) Vous réaliserez le câblage du circuit progframmé en utilisant 1 afficheur 7 segments pour valider son bon fonctionnement.
d) Que ce passe t-il si vous entrez un nombre %B3 B2 B1 B0 entre 10 et 15 équivalent décimal?
II) Réalisation d''''''''un compteur 0-9:
a) Etudiez la programmation du PLD 22V10H pour réaliser un Compteur synchrone effectuant le cycle décimal 0 à 9. Vous noterez l''''''''horloge H et les sorties Qi (vous choisirez l''''''''indice i croissant suivant le poids des sortites)
- Vous donnerz les éuqations et le logigramme définissant ce compteur dans le cas d''''''''une réalisation à partir de bascules D.
- Vous imprimerez les fichiers source et de simulation, commentés.
b) Enseignant programera (logiciel ACCESS) ensuite le circuit PLD en utilisant votre fichier JEDEC.
Vous réaliserez le câblage du circuit programmé en utilisant 1 afficheur 7 segments et 1 transcoduer BCD: 7 segments et vous validerez son bon fonctionnement.
Xin nói thêm là các bạn chỉ có 4 giờ TP (nếu ko biết làm thì loay hoay cả buổi cũng chẳng được), nếu ko chuẩn bị trước thì ko làm được đâu, trừ khi bạn cùng binôme với 1 SV có BAC STI (nhưng cũng phải kha khá ).
Nhưng ko nên ỷ lại vào nó, nên tự chuẩn bị, ko sau này có Contrôle TP thì nguy.
Mong các bác giúp em nhé !
Được khanhfrance sửa chữa / chuyển vào 04:59 ngày 05/11/2005

hix, học GE2I toàn cái kiểu như archi nhà mình thế này, tớ mà học thì tạch ngay từ phát đầu tiên , may thế....
