CÔNG TRÌNH MỚI (PHẦN VI) - Các bạn nhớ đưa mặt bằng, mặt cắt, mặt đứng cho a e dễ thảo luận!

Chủ đề trong 'Kiến Trúc' bởi nguyenquochoang_arc, 27/10/2011.

Trạng thái chủ đề:
Đã khóa
  1. 1 người đang xem box này (Thành viên: 0, Khách: 1)
  1. arcvubale

    arcvubale Thành viên rất tích cực

    Tham gia ngày:
    24/11/2002
    Bài viết:
    2.676
    Đã được thích:
    0

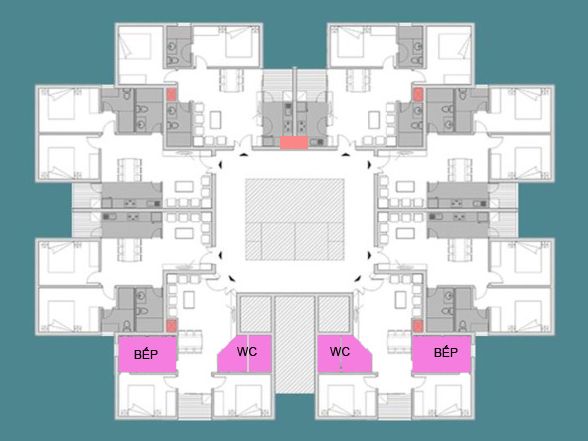

    Nghịch mặt bằng của Mốc tí
    [​IMG]
  2. lemox

    lemox Thành viên mới

    Tham gia ngày:
    16/01/2005
    Bài viết:
    416
    Đã được thích:
    0
    Với 1 chung cư Bình dân hay kể cả Trung bình là có thể chấp nhận được. Nhắc lại ý trên: 70m2, 2 Phòng ngủ, 2 Toilet, 1 Lô Gia, Ăn 6 người, Bếp riêng khép kín ... thì càng chấp nhận được. Chỉ cần hy sinh 1 trong các ý đã liệt kê là sẽ có tiền phòng.

    Về vấn đề phải đưa kỹ thuật, kết cấu vào luôn MB là đúng rồi. Nhưng chắc bác Ác cũng đã tính đến dạng vách - lõi (Bỏ cột).
    ----------------------------- Tự động gộp bài viết ---------------------------
    Nghịch như Vú sợ Toilet hơi chật - Khách và Ăn nhìn thẳng vào cửa Toilet!?. Và theo quan điểm riêng của Miềng thì vỡn thích được ngồi đọc sách trong Toilet với chút ánh sáng tự nhiên hay vừa tắm táp vừa Viu ra xa xa hơn! :-p
  3. rachmaninoff

    rachmaninoff Thành viên rất tích cực

    Tham gia ngày:
    19/12/2001
    Bài viết:
    1.280
    Đã được thích:
    0
    Nói cho Ác nhanh chóng quyết phương án bia bọt là nhà nghèo thì phải chơi dầm cột là chính, vách ít thôi. Mặt bằng này đưa cột vào thì khéo tan. Không tiết kiệm bia với mồi được đâu, phương án re form hay renew gì đó hay dở phụ thuộc vào chất lượng bia với mồi và hình thức đứa rót bia.

    Anh em rắc thính thế đủ rồi, để bác Hoàng đi vay tiền đã.
  4. Jeus

    Jeus Thành viên mới

    Tham gia ngày:
    07/12/2004
    Bài viết:
    987
    Đã được thích:
    0
    Chỉ đạo của Mốc mấy cả Chánh là có tính đến không zan nội thất phòng - Hợp lý hoá cái miếng vát ở cửa vào.
    Các căn hộ trong 1 tầng ( 1 class) cần thống nhất về logic không zan. Nếu mấy căn kia Bếp được thông thoáng trực tiếp thì 2 căn đó cũng nên đc như vậy!
  5. zigzagarc

    zigzagarc Thành viên mới

    Tham gia ngày:
    06/12/2006
    Bài viết:
    255
    Đã được thích:
    1

    Mr Hoang Thue lai em 10 trieu , tam ung 50% , xong phuong an , em lay not 50 % .Neu dong y thi nhan tin cho em .[r24)] Bai bac ve con nhieu loi lam bac ah ! Sure!
  6. antrungno1

    antrungno1 Thành viên mới

    Tham gia ngày:
    22/05/2012
    Bài viết:
    17
    Đã được thích:
    0
    1 đại diện của kiểu "nho sĩ Bắc Hà" của box KT đây...Vẽ thế này mà da mặt cũng đủ dày để lên đây bô lô ba la...
  7. hot_heart

    hot_heart Thành viên mới

    Tham gia ngày:
    10/08/2003
    Bài viết:
    1.182
    Đã được thích:
    0
    Mặt bằng của bạn Ác:

    "Lủng" rất nhiều chỗ, tóm lại một số ý:

    + Không được bố trí phòng đổ rác chung sảnh với thang thoát hiểm vì khi có cháy rác thì toàn bộ thang sẽ bị nhiễm khói và lửa.
    + Thang thoát hiểm bên trong không có gen điều áp và phỏng đệm.
    + Thiếu bố trí kết cấu sơ bộ.
    + Không nên bố trí thang máy sát tiếp giáp với phòng ngủ căn hộ vì sẽ có rung động.
    + Bố trí bếp và phòng khách nhiều bất lợi: phòng khách thiếu sáng lại có cửa mở thẳng ra hành lang chung bên ngoài, bếp thì quá to và chồng chéo giao thông với các phòng ngủ và WC. Hoàn toàn có thể bố trí bếp gần lối vào nhưng vẫn đủ ánh sáng và có thể đóng kín được.
    + Bếp và WC không gần nhau để đi chung ống kỹ thuật.
    + Bố trí WC chưa hợp lý: một số WC to hơn 2/3 phòng ngủ lại chiếm diện tích mặt tiền trong khi phòng ngủ chính lại rất bí. Một số WC lại có cửa sổ mở ra ngoài hành lang, vừa bất tiện vừa không an ninh.
    + Thư viện nội thất (bản quyền của TPTA?) chưa đẹp và thiếu đồng bộ.

    Nói chung bố trí mặt bằng còn nhiều bất hợp lý, chưa tiện nghi và cũng chưa đẹp.


    Mặt bằng của bạn Mốc xì:


    Sau khi "reform" mặt bằng của Ác thì ít lủng hơn, nhưng theo mình vẫn còn những bất hợp lý:

    + Phòng khách vẫn còn thiếu sáng, chưa thật sự tiện nghi.
    + Một số bếp bị tối và bí hoàn toàn.
    + Mặc dù mở được cửa tủ lạnh nhưng bố trí dây chuyền bếp chưa hợp lý, tốt nhất theo thứ tự: tủ lạnh - rửa - nấu - soạn - ăn (chắc làm nhanh quá nên quên).

    Tóm lại là mặc dù còn một số bất cập nhưng mặt bằng mạch lạc hơn, hợp lý hơn và có vẻ như thư viện CAD cũng đẹp hơn so với của Ác (bản quyền TPTA? :D).

    Thân mến,
  8. arcvubale

    arcvubale Thành viên rất tích cực

    Tham gia ngày:
    24/11/2002
    Bài viết:
    2.676
    Đã được thích:
    0
    Dear Rách (bắt chước Cọ Dái cho ló "xang")
    Thời buổi kinh tế suy thoái nên nhiều CĐT muốn chia căn hộ diện tích nhỏ đi để tăng tính thanh khoản cho dự án chứ chưa chắc CĐT ở đây đã nghèo. Do đó kết cấu khung dầm chịu lực thông thường hay vách kết hợp lõi, sàn dự ứng lực... chưa chắc đã thành vấn đề. Bạn Ác cần cho thêm thông tin về chiều cao, số tầng, yêu cầu chính của CĐT... thì anh em mới mang hàng đi uống bia chém gió được[r2)]
    Hôm nọ qua ngồi uống nước chè với 1 đại ca bên nghành ngân hàng thấy trên bàn ảnh có 4,5 hộp Hồ sơ của 1 số dự án đã và đang triển khai, có nhiều con đã xong phần thô. Hộp làm bằng sơn mài rứt đẹp, ngoài ghi chào bán dự án ke ke... Tình hình này khó khăn còn dài, các bạn kon bò chuẩn bị xèng mua nhà bán tháo nhớ=D>
  9. nguyenquochoang_arc

    nguyenquochoang_arc Thành viên rất tích cực

    Tham gia ngày:
    26/11/2005
    Bài viết:
    3.655
    Đã được thích:
    1
    Cái thằng này! Da mặt anh có đủ dày để làm đại diện cho Nho sĩ Bắc Hà dell đâu, anh mà dày như chú,anh đã xưng N01 Bắc Hà rồi. Post lên đây để anh em đá đít, hi vọng đít anh sẽ đủ độ dày bì với da mặt của chú số 1 Bà Rịa, được không?
  10. KtsDzi_2

    KtsDzi_2 Thành viên quen thuộc

    Tham gia ngày:
    01/11/2006
    Bài viết:
    561
    Đã được thích:
    0
    Thằng Ác lấy cái MB của Mốc xuống nhờ bọn kết cấu áp cột vách tầng to nhất vào, nhớ áp đúng tỷ lệ rồi đi uống ziệu đê, về tính tính tiếp. Xe pháo nó thả chưa?
    ----------------------------- Tự động gộp bài viết ---------------------------
    Sặc! Mấy cái bờ lốc đểu ấy có lít xăng cơ đấy?!!

    Móa, MB con Dem với Uây đời đầu miềng tỉ mẩn vẽ ngày nao lại quên đi đăng ký mới đau em!
