Hệ thống phòng không của các nước trên thế giới (rada, tên lửa, pháo cao xạ)

Hệ thống tên lửa phòng không tầm ngắn BAC SeaWolf (Anh):

Rada:

Tên lửa SeaWolf:


Thông số kỹ thuật:
Phương tiện vận chuyển:
-Hệ thống gồm bệ, 6 container chứa 6 tên lửa đặt cố định trên tàu chiến.
Đặc điểm Tên lửa:
-Loại tên lửa sử dụng: Tên lửa SeaWolf tầm nhiệt.
-Loại đầu đạn HE-nổ mãnh.
-Trọng lượng tên lửa: 82 kg, đầu đạn: 14kg.
-Chiều dài tên lửa: 1,91m.
-Đường kính tên lửa: 0,30 m, cánh: 0,56m.
-Động cơ đẩy: Bristol Aerojet Blackcap-nhiên liệu rắn.
-Tốc độ tên lửa : Mach 3 (800m/giây).
-Tầm họat động:
+Độ cao từ 10-4.000m.
+Tầm xa: 300-7000m.
Hệ điều khiển:
-Rada phát hiện mục tiêu trên tàu Type D-967.
-Rada giám sát I/K-Band: 3D D-996.
Tên lửa phòng không tầm ngắn SeaWolf được Tập đòan BAE của Anh sản xuất (hiện nay là MBDA), và được Hải quân Anh đưa vào trang bị vào năm 1979. Tên lửa phòng không SeaWolf cũng đã từng tham gia cuộc chiến tranh vịnh Falklands với Archentina.
Do không tiện lợi về số lượng tên lửa trên bệ phóng (6 tên lửa) và thời gian nạp lại cũng khá lâu, nên tên lửa phòng không SeaWolf ngày nay đã được cải tiến thành phiên bản sử dụng bằng ống phóng thẳng đứng cố định (thay động cơ và bổ sung nhiên liệu phóng), và đang được Hải quân các nước Anh, Chilê, Brazil, Malaysia sử dụng.
Phiên bản ống phóng thẳng đứng trên tàu chiến:

Hệ thống tên lửa phòng không Tầm trung SEA DART (Anh):

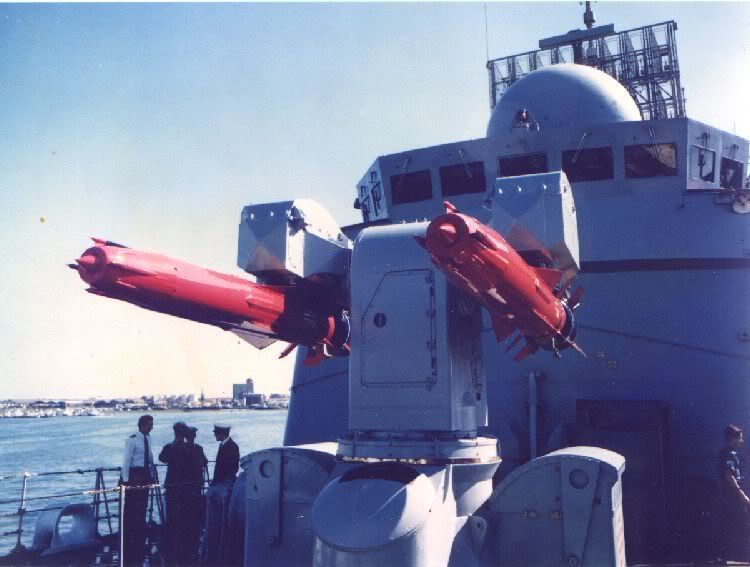

Tên lửa SEA DART:

Thông tin sản xuất:
Hệ thống tên lửa phòng không Tầm trung SEA DART (Mod 0) do Hawker Siddeley Dinamics của Anh nghiên cứu, sản xuất và thử nghiệm vào năm 1973 (năm 1977 Hawker Siddeley được sáp nhập vào Tập đòan BAE).
Đến năm 2002, SEA DART (Mod 3) phiên bản phóng thẳng đứng đã được đưa vào trang bị cho các tàu chiến của Hải quân Hoàng gia Anh.

Thông số kỹ thuật:
Phương tiện vận chuyển:
-Hệ thống gồm bệ gắng 2 tên lửa đặt cố định trên tàu chiến.
Đặc điểm Tên lửa:
-Loại tên lửa sử dụng: Sea Dart.
-Trọng lượng tên lửa: 550 kg, đầu đạn: 22kg.
-Đầu đạn HE-nổ mãnh.
-Chiều dài tên lửa: 4,4 m.
-Đường kính tên lửa: 0,42 m.
-Đường kính cánh: 0,91m.
-Tốc độ: Mach 2.5.
-Hệ thống lái:Điều khiển mặt đất.
-Góc xoay ngang: 220độ.
-Góc nâng: +10 đến +78 độ.
-Thời gian xoay/nâng trung bình: 70 độ/1 giây.
-Tầm họat động:
+Độ cao: 12km.
+Tầm xa: 56km.
-Động cơ đẩy 2 tầng sử dụng dụng nhiên liệu rắn.
Hệ điều khiển:
-Rada dẫn đường bán chủ động Type 909 (phát hiện, giám sát và dẫn bắn mục tiêu bằng các rada của tàu chiến).
SEA DART được trang bị cho Hải quân Hòang gia Anh vào năm 1973 và được mua bởi Hải quân Archentina với tổng số lượng cung cấp trên 2000 quả. Đến năm 1991, Hải quân của 2 nước này đã sử dụng SEA DART trong cuộc chiến tranh vịnh Falklands để chống lẫn nhau.
Hiện nay, các phiên bản tên lửa SEA DART mới được trang bị hầu hết trên các chiến hạm của Anh, cả Khu trục hạm mới đóng Daring (phiên bản ống phóng thẳng đứng cố định) và trên tàu sân bay nhỏ HMS Invincible (xem hình):

Chu choa,các bài của bác có chất thiệt nhưng tàn là hàng của bọn nato với mẽo, vịt nhà mình có với tới không hỉ bác?hay bác chơi hàng thường thường của Đông âu,Khựa ghẻ thôi để anh em còn biết ngõ mà mần chớ bác?

Đạn tên lửa phòng không Sea Dart có 2 tầng: tầng 1 dùng thuốc phóng rắn, tầng 2 dùng nhiên liệu lỏng cho động cơ phản lực tĩnh.

Thằng này lái bằng lệnh từ bệ hay bám thụ động hả bác Trâu ?
Lái bằng lệnh thì = SAM 2 Dvina ạ ???

Em thấy nó dùng cụm từ ?oBlast-fragmentation proximity fuze and contact? nhưng dịch không rõ nghĩa lắm. Con này được điều khiển điều khiển đấy bác

@ kien0989: Tuỳ đời đ/c nhé! Các đời đầu dùng điều khiển SACLOS đầu/giữa, bán chủ động SARH cuối. Đời gần đây chuyển sang kết hợp dẫn điều khiển SACLOS/quán tính pha đầu và giữa, bám thụ động hồng ngoại pha cuối.
Một số đời đầu của Sea Dart cũng giống một số đời đầu của Dvina (cụ thể dẫn đạn SAM băng V=10cm, N=6cm).
@ Tomboys: Blast-fragmentation là chỉ đầu nổ phá-mảnh. Đạn tên lửa phòng không trên hạm thường được thiết kế để dùng vào 2 mục đích: phòng không và chống hạm. Fragmentation thích hợp với phòng không, trong khi Blast thích hợp chống hạm. Đây là đầu nổ hỗn hợp và phải kết hợp với ngòi nổ tương ứng với mục đích.
Proximity fuze and contact fuze là kiểu ngòi nổ 2 chế độ. Proximity fuze là ngòi nổ cận đích, với Sea Dart là cận đích vô tuyến. Contact fuze là ngòi chạm nổ. Tuỳ mục tiêu mà cơ chế ngòi thích ứng được kích hoạt bằng lệnh điều khiển.
Sea Dart có vẻ là bản thu nhỏ theo mẫu RIM-8 Talos của HQ Mỹ (loại từng bắn rơi 2 Mig-21 trong CTVN)
RIM-8 Talos

Được oldbuff sửa chữa / chuyển vào 17:56 ngày 08/08/2009

bác có thể cho thêm ít thông tin về vụ này không ạh . hay đường link cũng đc

Vào Quansuvn.net, topic 100 câu hỏi về chiến tranh Việt Nam, trong box kiến thức quốc phòng mà xem.

Em tìm mãi không thấy. Mục đấy ở trang bao nhiêu hả anh?
