chu choa,bây giờ mà nó còn xài cả đống S300-pMU1 nữa nói chi mô đến S400 củng chỉ có 2 chung đòan.chắc thử 5 năm,tới 2020 mới đưa dô chang bị cho 1 tiều đòan

S-300 thì chưa trải nghiệm thực tế chiến trường nhiều, S-400 cũng mới đưa vào sử dụng ít và quảng cáo. Nga tuyên bố S-500 được sản xuất có công nghệ khác với S-3 và S-4, mình nghi đây cũng là quảng cáo mang tính phòng thân hơn là thật.

Hệ thống tên lửa phòng không tầm ngắn K-Sam Chun-ma:

1-Thông tin sản xuất:
-Để thực hiện chương trình Chunma-Hệ thống phòng thủ đất đối không tầm thấp hiện đại theo nhu cầu của quân đội Hàn Quốc, các Công ty Doosan Infracore, Samsung Techwin của Hàn Quốc đã ký kết một hợp đồng mua bệ phóng tên lửa và rada hệ thống Crotale NG của Tập đòan Thales-Pháp. Năm 1999, hệ thống được các Công ty Doosan Infracore, Samsung Techwin ứng dụng gắng trên xe bọc thép bánh xích do Hàn Quốc sản xuất. Hệ thống được đặt tên là K-Sam Chun-ma, và đã trải qua các cuộc thử nghiệm thành công.
-Năm 2000, Quân đội Hàn Quốc đã ký hợp đồng mua 48 hệ thống Chun-ma Sam để trang bị cho các binh chủng. Cũng trong năm này, hệ thống đầu tiên đã đưa vào trang bị cho quân đội Hàn Quốc. Đến năm 2003, Bộ Quốc phòng Hàn Quốc tiếp tục ký hợp đồng mua thêm 66 hệ thống K-sam Chun-ma để trang bị cho các binh chủng Hải, Lục và Phòng không của quân đội. Không có thông tin xuất khẩu của hệ thống này.
-Hệ thống Crotale NG là một hệ thống đa năng, vừa chống tăng vừa có khả năng phòng không khá tốt (phòng thủ-tăng-đối không) của Tập đòan Thales có nhiều ưu điểm và được nhiều nước đánh giá cao. Hệ thống này đã được sử dụng khá rộng rãi trong các nước thuộc Khối NATO do dễ dàng thích ứng gắng trên tất cả các phương tiện vận tải hoặc bệ cố định. Hiện tại, trong các nước NATO, hệ thống được gắng trên rất nhiều loại phương tiện bọc thép khác nhau như xe thiết giáp bánh hơi Sisu XA-185 của quân đội Phần Lan, xe M113, và container kéo?.hoặc sử dụng phòng không trên tàu chiến.


2-Mô tả hệ thống:
-Bệ rada, tên lửa đặt cố định trên xe bọc thép (tổng trọng lượng cả bệ khỏang 4,1tấn).
-Trọng lượng xe bọc thép: 25.000kg.
-Chiều dài (kể cả súng): 6,97m.Rộng: 3,17m. Cao (kể cả rada khi họat động): 4,36m.
-Tốc độ tối đa: 60km/h. Tầm họat động 500km. Động cơ: MAN D2848MT diesel 520hp.
3-Khả năng họat động: Mỗi hệ thống K-sam đều có khả năng tác chiến độc lập.

4-Thông số kỹ thuật tên lửa:
-Loại tên lửa: sử dụng cả bệ và tên lửa Crotale NG-VT1 của Pháp.
-Trọng lượng tên lửa: 73kg. Đầu đạn: 13kg.
-Loại đầu nổ phân mảnh tập trung.
-Chiều dài: 2,34m.
-Đường kính: 16,5cm, cánh: 54cm
-Tầm họat động:
+Độ cao: 6.000m.
+Tầm xa: 11.000m
-Tốc độ: Mach 3.5 (4.200km/giờ).
-Động cơ sử dụng nhiên liệu rắn.
-Dẫn đường tên lửa:Command to Line of Sight (CLOS)
5-Điều khiển:
-1 rada tìm kiếm mục tiêu Ku-band TWT tầm 30 km.
-1 rada S-band (Pulse Doppler) theo dõi và giám sát tầm 20 km.
-1 camera nhiệt tầm 19 km, CCD camera tác chiến tầm 15 km, và hệ thống quang điện IR
-Kíp điều khiển một hệ thống: 3 người.

Hệ thống tên lửa phòng không tầm ngắn ADATS :
.
1-Thông tin sản xuất:
-Hệ thống phòng không tầm ngắn ADATS này được công ty Oerlikon-Contraves - Thụy Sĩ, thành viên của Tập đoàn Rheinmetall Defence Đức sản xuất vào đầu những năm 80 nhằm tham gia cuộc đấu thầu cung cấp cho quân đội Mỹ hệ thống phòng không tầm ngắn di động hỗ trợ bộ binh. Tuy nhiên, vào năm 1990, quân đội Mỹ đã hủy yêu cầu và chuyển qua sử dụng hệ thống Avenger với các tên lửa Stinger hiệu quả hơn. Từ năm 1988-1994, Tập đoàn Rheinmetall đã sản xuất và cung cấp cho lực lượng phòng không thuộc quân đội Canada 36 hệ thống ADATS (CF LLADS), đặt trên xe bọc thép M113A2. Quân đội Thái Lan cũng sử dụng vài hệ thống này kết hợp với hệ thống kiểm sóat hỏa lực Skyguard.
Phiên bản trên xe thiết giáp bánh hơi (MMEV):

-Tháng 9 năm 2005, hệ thống đã được công bố việc thiết kế và phát triển thành công phiên bản MMEV, phòng thủ-tăng-đối không (tương tự như Crotale SAM của Pháp). MMEV là một hệ thống kép gồm tên lửa có khả năng chống máy bay tầm thấp, UAV, tên lửa hành trình và chống tăng, chống các mục tiêu mặt đất khác trong phạm vi ngắn được mang trên xe thiết giáp bánh hơi LAV 8x8.
Bệ cố định trên mặt đất :

-ADATS cũng được cải tiến thành phiên bản đặt cố định dưới đất và có khả năng tích hợp với hệ thống phòng không Contraves Oerlikon Skyshield (do Thụy Sỹ sản xuất).
2-Mô tả hệ thống:
-Hệ thống quan sát và điều khiển hỏa lực, ống phóng, tên lửa chung 1 bệ được đặt trên xe thiết giáp M113 A2 (hoặc có thể đặt trên xe thiết giáp bánh hơi, bệ cố định mặt đất?.)
-Trọng lượng xe M113 A2: 15.800kg.
-Tốc độ: 58 km/h. Tầm họat động: 400km.
3-Khả năng họat động: Mỗi xe là 1 hệ thống riêng biệt có khả năng tác chiến độc lập hoặc theo khẩu đội tác chiến gồm 6 xe và một radar hỗ trợ.

4-Thông số kỹ thuật tên lửa: 8 ống phóng .
-Loại tên lửa sử dụng: ADATS .
-Trọng lượng tên lửa: 51kg.
-Trọng lượng đầu đạn: 12kg.
-Chiều dài tên lửa: 2,05m.
-Đường kính tên lửa: 15,2 cm. Cánh: 50cm.
-Tốc độ tên lửa: Mach 3+ (3.800km/giờ).
-Tầm họat động:
+Độ cao: 7000m.
+Tầm xa: 10.000m.
-Góc xoay ngang của bệ: 360o. Góc nâng ống phóng: -5 đến +75o.
5-Điều khiển:

-1 Rada tìm kiếm, giám sát mục tiêu X-band Pulse Doppler 3D, có khả năng theo dõi đồng thời 20 mục tiêu ở tầm xa 25km với độ cao gần 9.000m. Rada còn có khả năng kết nối và giám sát mục tiêu thay cho xe ADATS khác khi rada đang ở trong chế độ im lặng, chờ bắn.

-1 hệ thống theo dõi mục tiêu và dẫn bắn điện/quang học với màn hình TV/FLIR của Lockheed Martin (phiên bản sử dụng trên trực thăng chiến đấu Apache).

Thời gian điều khiển phóng tên lửa thứ 2: gần 2 giây.
-Kíp điều khiển : 3 người.
-Hệ thống mạng của ADATS có thể kết nối thông tin liên lạc, trao đổi dữ liệu trận địa với 5 ADATS khác trong tầm 20km. Bao gồm phối hợp trao đổi thông tin dữ liệu kiểm soát không phận, lệnh kiểm soát vũ khí và lệnh kiểm soát hỏa lực, dữ liệu nhận dạng mục tiêu, tình trạng hệ thống cá nhân và vị trí của mỗi xe, ưu tiên mục tiêu đe dọa để sử dụng tối ưu hoá vũ khí, tình trạng tham gia, tình trạng vũ khí và dữ liệu đo gây nhiễu âm.
Phóng tên lửa:

Được tombuys sửa chữa / chuyển vào 09:43 ngày 04/01/2010

-hệ thống theo dõi mục tiêu và dẫn bắn điện/quang học với màn hình TV/FLIR của Lockheed Martin (phiên bản sử dụng trên trực thăng chiến đấu Apache)-cái nì sao lại sửa dụng được phiên bản của trực thăng apache hử bác tôm?

Bác có thấy hệ thống theo dõi mục tiêu và dẫn bắn điện/quang học là dạng hình ống, có mấy miếng kính tròn tròn nằm chính giữa các ống chứa tên lửa không?Tìm hiểu các tài liệu về Adats thì thấy nó bảo vậy.

Còn đây là phiên bản trên máy bay trực thăng Apache đây:

Hệ thống tên lửa phòng không tầm ngắn Roland short-ranger Sam:
http://www.defense.gouv.fr/var/dicodrefonte/storage/images/media/images/terre/cre***s_sirpa_terre__86/229361-1-fre-FR/cre***s_sirpa_terre.jpg
1-Thông tin sản xuất:
-Hệ thống phòng không tầm ngắn Roland short-ranger được EADS tại Pháp (EuromissileAerospatiale-Matra của Pháp và DaimlerChrysler Aerospace của Đức) nghiên cứu sản xuất và thử nghiệm thành công trong thập niên 70. Tên lửa Roland do Tập đòan MBDA sản xuất. Năm 1979, phiên bản phát triển còn có Mỹ tham gia nhằm tìm kiếm một hệ thống cơ động để bổ sung và bảo vệ cho hệ thống tên lửa HAWK. Nhưng đến tháng 9 năm 1981, Mỹ đã hủy bỏ ý định theo đuổi hệ thống.
-Hệ thống Roland short-ranger Sam được thiết kế nhằm chống các loại máy bay cánh cố định và trực thăng ở tầm thấp và có khả năng họat động trong mọi điều kiện thời tiết. Nó có thể theo dõi mục tiêu khi đang di chuyển, nhưng điều hạn chế là phải dừng khi phóng tên lửa để diệt mục tiêu. Roland Sam có khả năng bảo vệ một phạm vi 100km2.
-Cho đến nay, tên lửa Roland được sản xuất với 5 phiên bản. Roland 1 được đưa vào phục vụ trong quân đội Pháp vào năm 1977, Roland 2 năm 1981 và Roland 3 năm 1988 và Roland hypervelocity VT1. Phiên bản được quân đội Pháp đang vận hành sử dụng loại tên lửa Enhanced Roland M3S. Hiện tại, tên lửa Roland phục vụ trong lực lượng phòng không các nước Pháp, Argentina, Nigeria, Qatar, Tây Ban Nha và Venezuela,Slovenia. Riêng Brazil và Mỹ trước đây có sử dụng hệ thống này, nhưng nay đã loại khỏi biên chế hòan tòan, Đức đã thay thế hệ thống bằng loại tên lửa LFK NG vào năm 2005. Hơn 650 hệ thống và hơn 25.000 tên lửa đã được đặt và giao hàng. Riêng hệ thống của quân đội Pháp được đặt trên khung xe tăng AMX-30. Hiện nay Roland short-ranger có các phiên bản gồm Enhanced Roland M3S, Roland Carol (được Pháp nâng cấp năm 1999); Roland NDV (nâng cấp cho quân đội Đức năm 2003).
Phiên bản đặt trên xe tải:

2-Mô tả hệ thống:
-Tòan bộ hệ thống gồm rada, ống phóng, tên lửa được đặt trên các loại xe tăng AMX, Marder APC,xe tải hoặc xe thùng kéo đi.
-Thời gian triển khai hệ thống trên chiến trường: 3 phút.
3-Khả năng họat động: Mỗi xe là 1 hệ thống riêng biệt được thiết có khả năng tác chiến độc lập.

4-Thông số kỹ thuật tên lửa: 2 ống phóng tên lửa.
-Loại tên lửa sử dụng: Roland II.
-Trọng lượng tên lửa: 67kg.
-Trọng lượng đầu đạn: 6,5kg. Loại: HE-nổ lõm.
-Chiều dài tên lửa: 2,4m.
-Đường kính tên lửa: 16cm. Cánh: 50cm.
-Tốc độ tên lửa: Mach 1.6.
-Tầm họat động:
+Độ cao: 5.500m.
+Tầm xa: 8.000m.
-Động cơ kép sử dụng nhiên liệu rắn.
-Thời gian phản ứng đánh trả: 4 giây.
-Góc xoay ngang: 360o. Góc nâng:+4 đến +70o.
-Xác suất đánh trúng mục tiêu: 80%.
-Cơ số dự trữ: 10 tên lửa/2 bệ phóng.
-Thời gian nạp lại tên lửa: 10 giây.
-Thời gian phóng tên lửa đợt đầu: 8 giây, đợt thứ 2: 6 giây
-Dẫn đường : RF SACLOS hoặc CLOS (tùy phiên bản)
5-Điều khiển:
-1 Rada tìm kiếm mục tiêu Siemens/Thomson-CSF D-band Pulse-Doppler tầm gần17km.Thời gian phản ứng của rada: 4-10 giây.

-1 Rada theo dõi và điều khiển tên lửa Thomson-CSF J-Band monopulse Doppler.
-Kíp điều khiển: 3 người.
Màn hình điều khiển:

Phiên bản dùng xe kéo Roland Carol:

Được tombuys sửa chữa / chuyển vào 14:22 ngày 12/01/2010

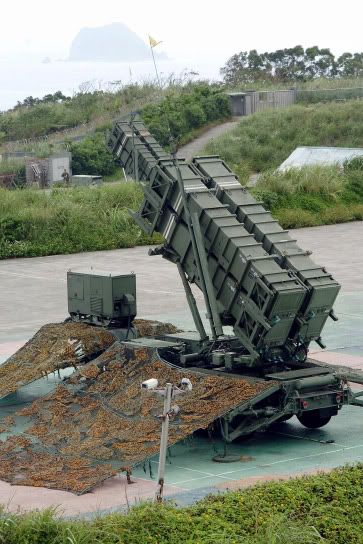

Patriot gần ở gần Đài Bắc

cái hình của bác có phải là loại mới không hử bác?cái vụ Pac3 này vừa rồi nghe bộ cũng rình rang,khựa ghẻ chí ché hờn dỗi với thằng cầy hoa,đang đòi ly thân ly dị từa lưa. không biết tới đâu rồi

Mình cũng không biết là mới hay cũ. Khi đọc tin ở trang Reuters.com về vụ bán vũ khí của Hoa Kỹ cho Đài Loan thì nó đăng kèm cái hình này. Và nói nó ở gần Đài Bắc. Mình nghĩ là loại cũ. Chứ loại mới đã nhận hàng đâu.
