Hệ thống phòng không của các nước trên thế giới (rada, tên lửa, pháo cao xạ)

Mong bác sớm giới thiệu hệ thống phòng không Spyder của Israel

Bác có thể xem ở trang 5:
http://ttvnol.com/forum/quansu/1164840/trang-5.ttvn

Hệ thống tên lửa phòng không Kai Shan-1 (KS-1)-Trung Quốc:

1-Thông tin sản xuất:
-Hệ thống phòng không Kai Shan - 1 được Tổng Công ty Xuất nhập khẩu và Máy móc chính xác Trung Quốc (CPMIEC) thiết kế sản xuất. Được thiết kế không chỉ để tấn công máy bay và trực thăng, nó còn có khả năng tấn công hạn chế các tên lửa không đối đất và các vũ khí điều khiển chính xác khác. Các tính năng thiết kế độc đáo của hệ thống đầu tiên được Trung Quốc sản xuất dựa trên một radar có tên H-200.
-Các thử nghiệm thành công đầu tiên của tên lửa trong năm 1989, và sự phát triển KS-1 đã được hoàn thành vào năm 1994. Tên lửa lần đầu tiên được công bố vào năm 1998 tại Chu Hải Airshow. Một phiên bản cải tiến nhiều có tên KS-1A, chủ yếu tăng phạm vi hoạt động của tên lửa đã được phát triển, và lần đầu tiên xuất hiện trong triển lãm Chu Hải Airshow năm 2006.
-Quân đội Trung Quốc đang mong đợi mô hình cải tiến KS-1A với hiệu suất tốt hơn, do đó các KS-1 chỉ được bàn giao cho các lực lượng vũ trang Trung Quốc với số lượng rất nhỏ nhằm mục đích đánh giá hiệu suất hệ thống. Tuy nhiên, do nhiều hệ thống SAM tiên tiến có sẵn, chẳng hạn như HQ-16 và HQ-17, chắc rằng Quân đội Trung Quốc cũng sẽ mua rất ít KS-1A. Cả hai tên lửa KS-1 và KS-1A sẽ chỉ còn khả năng dành để xuất khẩu.

2-Mô tả hệ thống:
Một hệ thống tiêu chuẩn gồm:
-Radar H-200 kiêm Trung tâm điều khiển, giám sát được đặt trên một xe thùng 8x8 và được kéo đi .
-4 xe tải phóng khung gầm 6x6, mỗi xe 2 tên lửa sẵng sàng trên bệ phóng.
-Xe tiếp đạn với cơ số 18 tên lửa dự phòng và các thiết bị hỗ trợ khác.
3-Thông số kỹ thuật tên lửa:
-Trọng lượng tên lửa: 900 kg
-Trọng lượng đầu đạn:> 100 kg
-Chiều dài tên lửa: 5,6 m
-Đường kính tên lửa: 0,4 m. Đường kính cánh: 1,2m
-Tốc độ tối đa: 1.200 m / s
-Khả năng cơ động:Trên 20 g
-Khả năng tiêu diệt mục tiêu có tốc độ tối đa: 750 m/s và khả năng cơ động:Trên 5 g
-Tầm hoạt động của tên lửa (KS-1A):
+Tầm xa tối đa:100 m- trên 50 km.
+Độ cao tối đa: 500 m- 25 km.

4-Hệ thống điều khiển:
1 Radar mảng pha thụ động H-200 (G-band) có thể tìm kiếm mục tiêu ở tầm 115km, theo dõi nhiều mục tiêu ở khoảng cách 80 km, và hướng dẫn ở tầm 50km 6 tên lửa vào 3 mục tiêu (2 tên lửa vào mỗi mục tiêu) cùng lúc .
Được tombuys sửa chữa / chuyển vào 07:54 ngày 29/04/2010

Hệ thống tên lửa phòng không MRADMS-NASAM II :

1-Thông tin sản xuất:
-Hệ thống tên lửa phòng không NASAMS do Công ty Kongsberg của NaUy và Tập đoàn Raytheon của Mỹ phối hợp nghiên cứu vào năm 1990. Năm 1995, nó đã được đưa vào họat động. Tuy nhiên đến năm 1998, NASAMS mới được khẳng định đầy đủ về tính họat động hiệu quả, được sản xuất và đưa vào trang bị cho quân đội của Mỹ và Thụy Điển.
-NASAMS II là phiên bản mới nhất của NASAMS trước đây, được cải tiến thành công và giới thiệu vào năm 2006. Nội dung cải tiến chủ yếu sử dụng tên lửa có tầm họat động xa hơn là AIM-120B được ra mắt vào năm 1994, và trang bị thêm một rada hiện đại Ground Master 403 do Thales-Pháp và Raytheon-Mỹ hợp tác sản xuất
-Hệ thống này hiện nay đang được Nauy, Mỹ, Hà Lan, Tây Ban Nha sử dụng. Vừa qua, NASAMS II đã vượt qua hệ thống SAMP-T của Pháp và Italia trong cuộc đấu thầu cung cấp hệ thống phòng không tầm trung và đã được Bộ Quốc phòng Phần Lan lựa chọn nhằm thay thế các hệ thống tên lửa cũ BUK-M1 của Nga. và đã được ký kết hợp đồng cung cấp vào ngày 25/6/2009. Dự kiến năm 2014, việc chuyển giao hệ thống này cho Phần Lan mới được hoàn thành.
Từ vận chuyển cho đến triển khai hệ thống tương đối giống với hệ thống Spada 2000 của Italia (sẽ giới thiệu sau).
Vận chuyển bằng xe tải:

2-Mô tả hệ thống:
- Bệ, ống phóng và tên lửa được vận chuyển (chở đi) bằng xe tải 6x6 hoặc SISU 8x8. Triển khai hệ thống bằng cần cẩu thủy lực của xe chở bệ phóng.
- Bệ phóng đặt cố định trên mặt đất hoặc triển khai chiến đấu ngay trên xe tải với 6 ống phóng SL-AMRAAM chứa 6 tên lửa.
-Mỗi khẩu đội bao gồm đầy đủ các radar, máy phát điện, xe đảm bảo kỹ thuật, từ 6-8 xe phóng tên lửa.
Tên lửa AIM-120B:

3-Thông số kỹ thuật tên lửa:
- Loại tên lửa sử dụng: AIM-120B.
- Chiều dài tên lửa: 3,65m.
- Đường kính tên lửa: 178mm.
-Đường kính cánh: 533mm, cánh đuôi: 635mm.
- Trọng lượng tên lửa: 157,8kg.
- Trọng lượng đầu đạn: 23kg, loại nổ phân mảnh.
- Động cơ tên lửa: Hercules / Aerojet, sử dụng nhiên liệu rắn.
- Tốc độ: Mach 4.
- Tầm họat động:
+ Độ cao: 20km.
+ Tầm xa: 43km.
4-Hệ thống điều khiển:

-1 Rada tìm kiếm, nhận dạng mục tiêu và dẫn đường tên lửa mạng pha ba chiều AN/MPQ-64 (F2) có tầm họat động xa 75km, độ cao 40km (đã giới thiệu).

-1 Rada tìm kiếm và giám sát mục tiêu tầm xa 400km Ground Master 403 (đã giới thiệu bài trước).

Hệ thống tên lửa phòng không tầm trung Spada 2000 :

Vận chuyển:

1-Thông tin sản xuất:
-Hệ thống tên lửa phòng không tầm trung Spada 2000 do Tập đòan MBDA- Italia cải tiến vào năm 1999 từ hệ thống Skyguard Aspide 2000 . Hệ thống tiên tiến này có khả năng họat động hiệu quả trong khu vực nhiễu nặng, trong mọi điều kiện về thời tiết cũng như cả ban ngày lẫn đêm nhằm bảo vệ 1 khu vực hoặc mục tiêu trước sự tấn công của tên lửa và các loại máy bay của đối phương.
-Năm 2003, hệ thống Spada 2000 tiếp tục được cải tiến hòan tất với tên gọi Spada 2000 PLUSD. Hiện đang được quân đội Tây Ban Nha, Italia và Kuwait sử dụng. Hệ thống này cũng vừa được Tập đòan MBDA-Italia bán cho Pakixtan 10 khẩu đội, năm 2010 sẽ hòan thành hợp đồng.
- Một số hạng mục cải tiến của hệ thống Spada 2000 bao gồm tăng tầm phóng cho tên lửa Aspide, tăng tầm giám sát bao quát rộng hơn cho hệ thống nhờ sử dụng radar mới RAC 3D (thay Skyguard cũ).

2-Mô tả hệ thống:
- Một hệ thống gồm: Trung tâm điều khiển và radar, 3-4 bệ phóng, xe chở và nạp tên lửa.

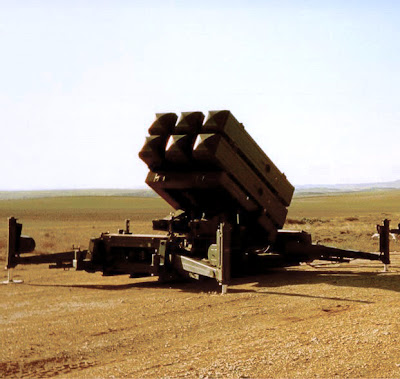

- Mỗi bệ phóng đặt cố định trên mặt đất gồm 6 tên lửa sẵn sàng trong ống phóng.
- Hệ thống được vận chuyển (chở đi) bằng xe rơmóoc, xe tải, xe lửa hoặc máy bay.

3-Thông số kỹ thuật tên lửa:
- Loại tên lửa sử dụng: Aspide 2000.
- Radar dẫn đường bán chủ động.
- Chiều dài tên lửa: 3,6m.
- Đường kính: 234 mm.
- Trọng lượng tên lửa: 240kg.
- Trọng lượng đầu đạn: 35kg,
-Loại đầu đạn nổ cao phân mãnh..
- Tốc độ: Mach 4.
- Tầm họat động:
+ Độ cao hơn 10km.
+ Tầm xa: 40km.
- Động cơ đẩy bằng điện SNIA-Viscosa kết hợp sử dụng nhiên liệu rắn.
Rada RAC-3D:

4-Điều khiển:
-Radar bán chủ động RAC 3D: Bao gồm containner chứa máy phát điện, hệ thống thông tin điện tử và một cần radar cao 13m đặt trên một xe tải khung gầm 8x8. Cần radar này có khả năng gấp lại khi hệ thống di chuyển.
RAC 3D có khả năng truy tìm và theo dõi gần 100 mục tiêu cùng lúc ở khỏang cách 60km, dẫn tên lửa tiêu diệt 8 mục tiêu cùng lúc. Ngoài ra, Radar RAC 3D còn có khả năng kiểm soát khí thải và môi trường xung quanh, địa điểm gây nhiễu, phát hiện nhanh các tần số ngẫu nhiên và mã hoá các bước sóng.
-Trung tâm điều khiển và radar đặt ở nơi trú ẩn có khả năng liên kết và điều khiển các bệ phóng tên lửa. Trung tâm điều khiển có chức năng: Lập kế hoạch, nhiệm vụ cho phép triển khai nhanh, hiệu quả và chính xác của các đơn vị vũ khí, đảm bảo hệ thống thông tin liên lạc thông suốt cho các đơn vị triển khai vũ khí. Trung tâm và rada còn theo dõi, xác định các mục tiêu ưu tiên và chỉ định tiêu diệt .
Phóng thử tên lửa:

Được tombuys sửa chữa / chuyển vào 13:41 ngày 06/05/2010

Hệ thống phòng không tầm trung Type 03 Chu-sam:

1-Thông tin sản xuất:
-Năm 1990, nhằm tìm kiếm một hệ thống tên lửa phòng không tích hợp với các hệ thống mới PAC 3 patriot và Type-93 short-range sam (đã giới thiệu), đồng thời thay thế hệ thống HAWK đã trở nên lạc hậu trong lực lượng phòng vệ Nhật Bản, Viện Nghiên cứu phát triển kỹ thuật (TRDI) của Cơ quan Quốc phòng Nhật Bản đã phối hợp với Tổng Cty điện tử Mitsubishi nghiên cứu sản xuất hệ thống tên lửa phòng không tầm trung Type 03 (Chu-sam).
-Việc kiểm tra tòan diện hệ thống được thực hiện trong năm 1999. Cuộc thử nghiệm đầu tiên hệ thống đã được lực lượng JGSDF thuộc Cục phòng vệ Nhật Bản thực hiện trong năm 2001. Hệ thống đã được Cục phòng vệ Nhật Bản chấp nhận và bắt đầu được sản xuất vào năm 2003. Đến năm 2005, hệ thống đầu tiên được đưa vào trang bị cho lực lượng JGSDF thuộc Cục phòng vệ Nhật Bản. Hiện tại hệ thống chưa xuất khẩu được.

2- Mô tả hệ thống:
-Bao gồm các xe phóng khung gầm 8x8, mỗi xe đặt 6 tên lửa sẵn sàng trong ống phóng.
-Kiểu phóng thẳng đứng.
-1 Radar đa năng, Trung tâm điều khiển đặt trên xe khung gầm 8x8.
-Máy phát điện, bộ phận kỹ thuật đặt trên xe bán tải 4x4.
3-Khả năng họat động:
Tác chiến theo khẩu đội gồm 4-6 xe phóng tên lửa, 2 xe chở và nạp tên lửa, 1 xe Radar, 1 xe Trung tâm điều khiển, 2 xe kỹ thuật và máy phát điện.

4-Thông số kỹ thuật tên lửa:
-Loại tên lửa sử dụng: Chu-sam.
-Trọng lượng tên lửa: 580kg.
-Đường kính: 300mm.
-Chiều dài: 4.900mm.
-Tốc độ bay tối đa: 2,5 mach.
-Tầm họat động tối đa:
+Độ cao: 18km.
+Tầm xa: 50km.
-Động cơ tên lửa: 1 tầng, sử nhiện liệu rắn.
-Dẫn đường tên lửa giai đọan đầu bằng radar.
5-Điều khiển hệ thống:
a-Trung tâm điều khiển hệ thống:

b-Xe kỹ thuật, phát điện:

c-Radar đa năng: Có khả năng tìm kiếm và theo dõi đồng thời khỏang 100 mục tiêu bay, khả năng đánh giá mức độ đe dọa và hướng dẫn tấn công 12 mục tiêu cùng lúc.

Radar phòng thủ tên lửa EL/M-2080 Green Pine:

1-Thông tin về radar:
-EL/M-2080 Green Pine (tiếng Do Thái: א.רY Tר.ק, phát âm [oʁen jaʁok]) là một radar mặt đất phòng thủ tên lửa do Công ty Công nghiệp điện tử Elta-Israel, một chi nhánh của Israel Aerospace Industries (IAI) sản xuất vào năm 1995, chủ yếu phục vụ cho hệ thống tên lửa phòng không Arrow của Israel, được đồng tài trợ và sản xuất bởi Hoa Kỳ.
-Green Pine đã được xuất khẩu sang Ấn Độ, và phiên bản cao cấp hơn là Super Green Pine cũng đã được bán cho Hàn Quốc với chi phí là $ 83.000.000 USD một hệ thống. Hiện tại, Không quân Israel (IAF) và Lực lượng Phòng vệ Israel (IDF) sử dụng cả hai Green Pine radar và Super Green Pine radar như một phần của hệ thống Arrow.
Các hệ thống thiết bị kỹ thuật phụ trợ:

2-Mô tả hệ thống:
Một hệ thống bao gồm: Một radar, một hệ thống phát điện và hệ thống làm mát, một trung tâm kiểm soát radar (đặt trong 1 thùng container). Tất cả được đặt trên xe mooc, di chuyển bằng xe tải kéo đi.
Radar là một mảng phẳng xoay và các ăngten đặt trên một khung kéo có bánh xe dạng rơmooc.
Chiều ngang radar 9 m (30 ft).
Chiều cao 3 m (10 ft)
Trọng lượng cả hệ thống: 60 tấn.
Green Pine hoạt động trên tần số L-band trong khoảng 500 MHz đến 1.000 MHz, hay 1.000 MHz đến 2.000 MHz.
Radar được tạo thành từ 2,000-2,300 mô-đun truyền-nhận.
Pine Green là một radar điện tử mảng pha quét chủ động AESA. Green Pine hoạt động tìm kiếm, phát hiện, theo dõi, và đồng thời đưa ra phương thức hướng dẫn tên lửa đánh chặn, có khả năng phát hiện các mục tiêu lên đến khoảng 500 km (300 dặm), và có thể theo dõi tới 30 mục tiêu bay với tốc độ trên 3.000 m / s (10.000 ft / s). Green Pine có khả năng phân biệt các mục tiêu, hiển thị mục tiêu thật sự nguy hiểm nhất và hướng dẫn các tên lửa để tiêu diệt mục tiêu với độ chính xác gần 4m.

Ơ, em tưởng loại này chỉ là radar cảnh giới thôi chứ, hoá ra nó còn có cả chức năng dẫn bắn nữa hả bác? Không biết nhà ta mua loại này về có tích hợp được với hệ thống phòng không hiện hữu không nhể?

Con này là của hệ thống phòng không Arrow của Israel mà bác, nó kiêm cả hai. Nếu mua về để cảnh giới thì nên dùng của Nga là tiện nhất, vừa quen hàng vừa rẻ nữa bác ạ.

Hệ thống tên lửa phòng không tầm xa SAMP-T :

1-Thông tin sản xuất:
-Hệ thống tên lửa phòng không tầm xa SAMP-T sử dụng tên lửa Aster 30 thuộc gia đình EUROSAM do Tập đòan MBDA-Italy, Pháp và Thales của Pháp kết hợp nghiên cứu sản xuất trong giai đọan từ năm 1990-1997. Hệ thống được bắt đầu thử nghiệm lần đầu tiên vào năm 1999. Đến năm 2008, hệ thống này được sự kiểm tra, thử nghiệm của quân đội Pháp và Italia, và đã nhận được sự đồng ý của Bộ Quốc phòng cũng như các chuyên gia quân sự của 2 nước.
-Tổ hợp SAMP-T có khả năng đánh chặn tên lửa đạn đạo chiến thuật và tên lửa có cánh tầm ngắn (600km), các loại máy bay hoặc UAV. Mỗi khẩu đội tên lửa SAMP-T được tự động hóa cao. Mỗi bệ phóng có thể phóng tới 8 quả tên lửa trong vòng 10 giây. Mục tiêu có thể bị tiêu diệt ở độ cao từ 150 ft đến 60.000 ft. Tên lửa có tầm phóng tối đa là 120km. Khi bắn vào những mục tiêu có tầm bay thấp (dưới 10.000 ft) thì tầm phóng tên lửa đạt 50km.
- Dự kiến trong năm 2009, Pháp sẽ bắt đầu sẽ đưa vào trang bị cho quân đội 12 khẩu đội tên lửa SAMP-T đầu tiên, Italia 6 khẩu đội. Các khẩu đội tên lửa SAMP-T đầu tiên sẽ được trang bị cho Lực lượng Không quân và Lực lượng Bộ binh của các nước này. Ngoài ra, hệ thống SAMP-T cũng tham gia đấu thầu cung cấp cho quân đội Thổ Nhĩ Kỳ 4 khẩu đội tên lửa phòng không tầm xa vào cuối năm 2009.
Ống phóng thẳng đứng:

2-Mô tả hệ thống:- Hệ thống SAMP-T gồm: 1 xe chở hệ thống radar Arabel, 4-6 xe phóng tên lửa, 2 xe chở và nạp tên lửa, 2 xe kỹ thuật. Tất cả được đặt trên xe tải Iveco hoặc Renault-TRM 10000 (8x8).
- Mỗi xe gồm 8 ống phóng với 8 tên lửa sẵn sàng.
-Kiểu phóng thẳng đứng.
- Tổng trọng lượng xe (kể cả ống phóng và tên lửa): 34.000kg.
-Chiều dài 9,6m.Rộng: 2,5m. Cao: 3,1m
-Tốc độ tối đa trên đường trường: 90km/h. Tầm họat động: 1.200km.
-Kíp vận hành 1 khẩu đội: 14-20 người/1 khẩu đội.
Tên lửa Aster 30:

3-Thống số kỹ thuật cơ bản tên lửa:
- Hệ thống tên lửa phòng không SAMP-T sử dụng tên lửa Aster 30.
- Tên lửa đẩy 2 tầng, sử dụng nhiên liệu rắn.
- Trọng lượng tên lửa: 510kg.
- Loại đầu đạn nổ mãnh có trọng lượng: 15kg
- Chiều dài tên lửa: 4,2m.
- Đường kính: 180mm.
- Tầm họat động:
+ Tầm xa: Từ 3-120km .
+ Độ cao: 50m-20km.
-Vận tốc bay tối đa: Mach 4.5 (1.400m/s)
Radar Arabel:

4-Hệ thống điều khiển: Hệ thống SAMP/T sử dụng phiên bản radar Arabel đã được nâng cấp, với hiệu suất phát triển theo chương trình nâng cấp Aster 30 block 1.
Thông số của radar Arabel:
-Máy phát điện cho hệ thống, các Module và radar đặt trên một xe tải.
-Radar hoạt động tần số X-band (I/J band) 8Ghz đến 13GHz, cảnh báo sớm và điều khiển hỏa lực mạng pha ba chiều Arabel . Khả năng phát hiện và theo dõi đồng thời 100 mục tiêu, khả năng kiểm sóat 48 tên lửa sẵn sàng trong ống phóng và điều khiển đồng thời 6 tên lửa chống mục tiêu cùng một lúc. Thời gian phản ứng với mục tiêu trong vòng 6giây.
-Góc quét của radar: -5o, +90o, góc xoay ngang 360o.

Được tombuys sửa chữa / chuyển vào 14:10 ngày 17/05/2010
