Type 26 class-Anh:

Hãng chế tạo BAE Systems đã ký hợp đồng với Bộ Quốc phòng Anh về việc phát triển kinh hạm thế hệ mới Type 26, nằm trong chương trình ?oChiến hạm tương lai? (Future Surface Combatant, FSC), cho lực lượng hải quân nước này.
Đại diện báo chí của BAE Systems cho biết, hãng này đã nhận hợp đồng phát triển mẫu thử nghiệm của khinh hạm Type 26 mới với trị giá khoảng 188,5 triệu USD. Thông số kỹ thuật của dòng kinh hạm mới này hiện vẫn chưa được công bố.
Được biết, khinh hạm Type 26 là dự án mới đóng chiến hạm đầu tiên thuộc chương trình FSC. Trong tương lai khinh hạm mới này sẽ thay thế vai trò của khinh hạm Type 22 Broadsword và Type 23. Nhiệm vụ chính của khinh hạm Type 26 là yểm hộ hỏa lực mặt đất và chống ngầm.
Tư lệnh lực lượng hải quân Anh, Đô đốc Mark Stanhope tuyên bố, trong tương lai khinh hạm Type 26 cùng với khu trục hạm Type 45 sẽ là nòng cốt của hải quân Anh. Được biết, khu trục hạm Type 45 đầu tiên với tên gọi Daring đã được chuyển giao cho lực lượng hải quân vào tháng 9-2008 và tới tháng 7-2009, chiến hạm này đã được đưa vào biên chế quân đội Anh. Hải quân Anh dự kiến sẽ đóng khoảng 6 khu trục thuộc lớp này.

đúng đó, con này cũng thuộc lớp Astrakhan, bỏ 2 dàn grad ở đuôi đi, thay = 8 ống tên lửa (Ural-E???).
không hiểu con này giá cụ thể thế nào, chứ em thì thấy nó là tàu 500 tấn, công nghệ đóng cũng có vẻ ko phải là "bí kíp" gì lắm. VN mình nếu được thì trang bị(mua+đógn) chừng 20~25 em này có vẻ không quá sức lắm.
Em chỉ lăn tăn con này chống ngầm hơi yếu (không thấy trang bị chống ngầm), với lại bố trí phòng không phía sau vừa thiếu vừa thừa, thay vì chơi 3 cái tháp như thế thì tháo hết thay = 1 dàn Kahstan là xong, phía truớc phòng không cũng hơi hẻo, có mỗi 1 khẩu 76?

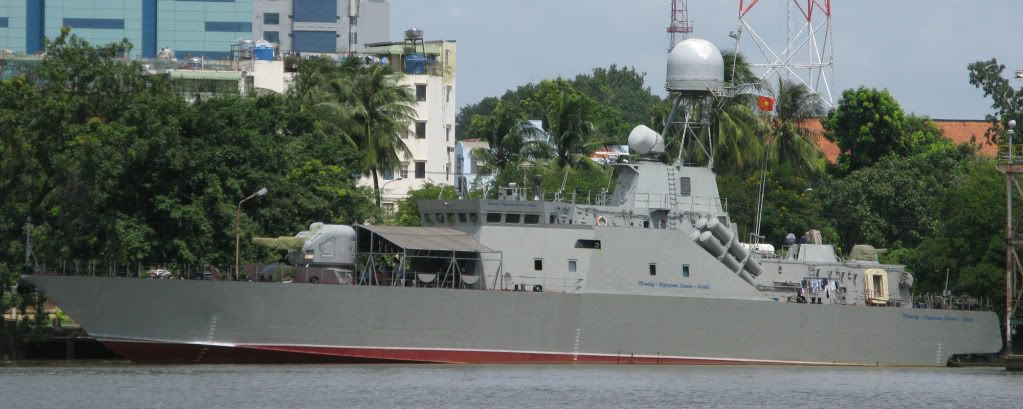

các bác có nhớ em BSP-500 của vịt không nhà ta đã đóng rồi đấy thôi tương tự như em này nhưng khác là AK-176 và 1 AK-630 thay vì AK-190E và hai AK-630 còn URAN-E thì giống nhau có 8 em ,tải trọng tầm 500 tấn , nhưng cuối cùng lại không đóng tiếp các bác xem thử

Em mạn phép bổ sung thêm 1 ít thông tin bằng tiếng Việt con LCS-2 của Mỹ:

Trang bị vũ khí: 1 pháo BAE Systems Mk 110 57 mm, 4 súng- 0,50-cal (2 phía sau, 2 phía trước),
1 hệ thống tên lửa Evolved SeaRAM (11 tên lửa).
Pháo BAE Systems Mk 110 57 mm:


Pháo BAE Systems Mk 110 57 mm dựa trên pháo dành cho Hải quân 57mm Mk3 của Bofors-Thụy Điển. Pháo hoàn toàn tự động được liên kết với một hệ thống điều khiển hỏa lực kỹ thuật số. Tốc độ bắn một loạt: 220viên/phút. Mk 110 57 mm dự định sẽ được trang bị cho các tàu Tàu tên lửa thế hệ 5 DDG-1000 của Mỹ.
Hệ thống phòng không Evolved SeaRAM:


Evolved SeaRAM là sự kết hợp công nghệ từ Phalanx CIWS và bệ phóng RAM. Bệ phóng bao gồm 11 tên lửa. Tên lửa có chiều dài:2,83m; đường kính 12 cm, sải cánh 43,75cm, trọng lượng tên lửa 73,5kg với đầu đạn 10kg, tốc độ siêu âm. Thiết bị cảm ứng: radar tìm kiếm Ku-band kỹ thuật số, radar theo dõi Ku-band, Pulse Doppler, Monopulse, FLIR: LWIR; ESM: Tích hợp ESM của tàu. Góc nâng của bệ phóng: -10độ đến +80độ
Lượng choáng nước đầy tải của tàu 2.784 tấn, dài 127,4m, ngang 31m. tàu có thể đạt vận tốc 44hải lý/giờ( 81km). Hải đoàn khoảng 40 người.
Independence là một mẫu tàu 3 thân bằng nhôm. Thiết kế của Independence dựa trên mẫu tàu cao tốc 3 thân Benchijigua Express do hãng Austal (Australia) tạo ra. Tàu được trang bị 2 động cơ chạy xăng, 2 động cơ diesel, 4 máy phản lực phụt nước và 4 máy phát điện diesel.
Mặc dù thiết kế của LCS -2 mang tới khả năng phòng thủ đối không và đối hải kém hơn các khu trục hạm khác, điểm mạnh của chúng lại là tốc độ, khả năng tham gia nhiều loại nhiệm vụ khác nhau và khả năng chiến đấu cận bờ. Ngoài ra, cả hai con tàu được xây dựng để chứa các module dành riêng cho những sứ mạng đặc biệt.
Các module này có thể được thay đổi sớm nhất trong 24 giờ và muộn nhất trong 96 giờ, đủ nhanh để tàu có thể phục vụ cho nhiều nhiệm vụ khác nhau như chống tàu ngầm, chống tàu nổi, gỡ mìn, do thám, tuần tra, tập kích chớp nhoáng, chở quân, chở hàng và nhiều nhiệm vụ khác.
Việc được trang bị khoang chứa máy bay lớn khiến Independence có khả năng chứa 2 chiếc SH-60, nhiều máy bay không người lái hoặc một cần cẩu bay CH-53. Thiết kế 3 thân khiến các máy bay trên tàu có thể cất cánh kể cả trong điều kiện biển động cấp 5
Được tombuys sửa chữa / chuyển vào 14:11 ngày 27/04/2010

-------------------
Đây là project 21632 "Tornado" dùng cho vùng duyên hải với nơi nước nông 2m và sóng lớn cấp 5 và trọng tải nhỏ nhưng cũng khá mạnh và tốc độ cao và Nga cũng triển lãm nhiều chào xuất khẩu.Kể ra để chống xuồng phóng tên lửa tốc độ cao thì cũng khá, đặc biệt có thể vào cửa sông nên cũng tiện lợi nhất là bây giờ có kỹ thuật tàng hình.Có lẽ mình góp thêm sau này chú ĐF 4000 tấn của Nga thêm nữa.
Terrible Tornado
Zelenodolsk created a family of littoral combat ships on a single platform

As devastating tornadoes-tornado, the family of littoral combat ships, created Zelenodil''s''kyi Design Bureau (ZPKB), has great power. Weapons of these relatively small ships can compete with corvettes.
Alexander Fedorov
Ferries Coastal Project 21632 type Tornadoes are export versions of small gun ships (IAC) of the project 21630 "Desperado", which are being built for the Russian Navy (Head - IAC Astrakhan delivered to the fleet in 2006). In fact, they - modern gunboats which can cause powerful fire attacks on enemy ships and on shore. An important feature of ships such as "Tornado" that they can operate equally well in shallow waters (their maximum draft is less than two meters) - on the navigable rivers, their estuaries, in archipelagic and other "narrow" waters, as well as on the high seas . This is explained by the fact that the MAC Project 21630 designed for operations in shallow waters of the Caspian Sea, known for its fierce storms.
One platform ships such as "Tornado" is a complete displacement of 560 tons, length - 61.45 m, width - 9,6 m. Diesel Engines MTU 16V4000M90, working under the scheme CODAD, which develops a 26-nodal speed full speed, and water-jet thrusters provide high maneuverability and the progress on shallow waters, reduce noise and chassis vibration. The ships are widely used stealth-technology, giving them low visibility. Thus, the sloping flat surface superstructure and gun towers, bulwarks of the reflected waves contribute to scattering of radar stations and reduce their intensity, ie the secondary radar field craft. The layout of rooms and corridors promotes the free movement of personnel on the ship without going to the upper deck. An alarm every officer and sailor could quickly take its place in combat schedule. Range Tornado variant small artillery ship - 1500 miles, autonomy - 10 days. Navigation set, and means of hydro-meteorological, combat information and control system of the SIGMA-E, Integrated Bridge System fully meet current standards and provide an opportunity to address the military task in full, as well as to safe navigation. The main link avionics weapons ship is combat information and control system of the SIGMA-E, which provides command and control ship based on a combination of radio electronic weapons into a single complex and automate the process of formulating and making decisions on the combat use of weapons ship. With the possibility of forming information on the tactical situation for both the ship and for tactical connections, any of the ships of type "Tornado" can serve as a vehicle control. Due to the wide introduction of automation, the number of crew depending on the modification of 29-36 people. At Tornado implemented the requirements of the international Convention on the Prevention of Marine Pollution by MARPOL 73/78 and the Vienna Convention for the Protection of the ozone layer.

Rocket and artillery ship project 21632 "Tornado" (version 1).




Missiles ship "Tornado" with PKR Uran-E "(version 2).




Missiles ship "Tornado" with PKR "Yakhont" (version 3).




Family Tornado has several modifications. The first - the rocket-artillery (IAC). Some weapon systems placed on it, have no analogues. Before the wheelhouse - automatic 100-mm artillery unit A-190 "Universal", intended to destroy marine, coastal and air targets. Fire control by a unique system of 5P-10-03E "Laska M" with radar and opto-electronic channels. By its power of A-190 surpasses the well-known 76-mm naval guns Italian firm OTO Melara, but on most features and 100-mm French gun Creasot-Loire Compact. Rate of fire A-190 - 80 rounds per minute. The tool sends a projectile mass of 15,6 kg to a range of up to 20 km. Mass of the unit itself - less than 15 tons
In the stern is launching MS-73 complex A-215 "Grad-M", intended to engage area land targets. In a special presentation of these weapons are not needed, because it is "omoryachennym" version of the well-known multiple launch rocket systems (MLRS) "Grad". A volley of two packages of 122 mm shells can turn to dust any target at a distance of 5 to 20 km and clear a springboard for a successful landing.
The main weapon defense - turret installation of 3M-47 "Gibka" or air defense missile system "Komar." In the installation - 4 missiles. The fire is on the principle of "fire and forget" single missile salvo or two. Objectives are amazed at the distances of 500-6000 m and at heights from 5 to 3500 m. The complex is designed not only to attacks on aircraft, but also against small surface targets.

FAMILY littoral Warships Tornado
Version 1. Rocket and artillery ship.

Version 2. Ship with missiles Uran-E.

Version 3. Ship with missiles "Yakhont.

Version 4. Patrol boat.

Means of Defense "Tornado" is complemented by two six-barreled automatic 30-mm artillery installation AK-306 and a pair of heavy 14.5 mm machine guns MTLAUNCHER set on the superstructure of the wheelhouse. They are also used for firing at surface and shore targets. In a stern and bow are pedestals for three machine guns 7.62 mm. In ad***ion, the configuration envisioned under the lowering of the hydroacoustic station "Anapa-ME" for the detection of underwater saboteurs and DP-64 grenade launcher to destroy them.
On the slope, the closed ramp in the stern of a slip speedboat zhestkonaduvnogo type with the bottom of an aluminum alloy. It is designed to rescue persons in distress on the water, ray inspection operations, landing reconnaissance and sabotage groups.
To improve the efficiency defense in the rear part of "Tornado" for the superstructure pobortno placed two of installation of an interference with PC-10. In the case of a threat they shoot a false target that affect the opto-electronic homing of air attack of the enemy and divert them from the ship.
The second modification "Tornado" - a small rocket ship (MRK) - differs from the first presence of anti-missile system "Uran-E (2x4 LAUNCHER) and the lack of MLRS complex A-215. Launchers CDP placed in the middle of the ship and turret installation of 3M-47 "Gibka" is shifted aft. Firing range missile Kh-35E complex Uran-E - 130 km.
It should be noted that the cruising range of the modification of "Tornado" economic speed increased to 2300 miles.
In the third modification of the vessel (also MRK) main strike weapons - supersonic anti-ship missiles (2x2 LAUNCHER) complex "Yakhont" with a range of up to 300 km (instead of the CBC Uran-E "). In two of these launchers CDP "hidden" behind casings in the rear of the ship. In all other respects identical to the ship "Tornado" version 2.
The patrol ship "Tornado" (version 4).

The fourth modification differs from the first three. This is a patrol ship of the high seas (OPV) on the basis of "Tornado". Its dimensions slightly increased. Length - 64,8 m, draft - 2,2 m, the total displacement reaches 600 tons, a cruising range of economic 12-knot speeds of up to 2500 miles. Speed - 25 knots. In accordance with the object of change of weapons. It includes one 30-mm six-barrel automatic installation AK-630 or AK-306, 2 large caliber (14.7 mm) and 3 machine guns 7.62 mm. Contour-defense force 8 Igla. But the most important difference between this ship from the other "family members" is to have a helicopter landing pad. It extends from the cabin to cut the stern. On her can sit down and take off helicopters Ka-226 or other models weighing up to 4 T. This ship is capable of in peacetime to perform the full range of tasks for the protection of exclusive economic zone and the territorial sea.
Creation of littoral combat ships of the family "Desperado" - "Tornado" - a great success Zelenodolsk. One platform, overlap of the weapons and electronic equipment allows for a cost-effective to create a sufficiently powerful fleet, address a broad range of problems in the coastal zone, from its patrol and ending attacks on enemy ships trying to attack the coastal state. The same time, "Tornado" - fire support ships and Marine Corps ground forces. They were on the shoulder and special operations in enemy waters. As stressed in an interview with us the chief designer of the project 21632 Yakov Kushnir, "ships of type" Tornado "have a flexible open architecture. At the request of the customer can not only change the arms ship, but also adjust its dimensions, the composition of power plant etc. This project has great potential of modernization, which allows for a long time to improve the project.
Zelenodolsk PKB, created in 1949 - one of the leading design organizations of the shipbuilding industry in Russia. Bureau of Engineering was built about 800 ships and vessels, of which nearly 200 units (including transferred from the Navy) exported.
Small artillery ship "Astrakhan" Project 21630

bọn Anh đóng tầu các lớp trông xấu các bác nhể.tua tủa kiểu nì thì tàng hình chổ nào được
Được spyders sửa chữa / chuyển vào 07:48 ngày 28/04/2010

một lớp tàu nổi tiếng của mỹ ,được trang bị với số lượng lớn lớp Arleigh Burke class :
-lớp Arleigh Burke - tàu khu trục tên lửa dẫn đường- (DDGS) là lớp tàu khu trục của Hải quân Hoa Kỳ xây dựng xung quanh các hệ thống chiến đấu Aegis và SPY-1D ra-đa đa chức năng (radar phased array) .. Chiếc tàu đầu tiên được đưa vào sử dụng ngày 04 Tháng 7 năm 1991. Sau khi lớp khu trục Spruance ngừng họat động ( USS Cushing) , ngày 21 tháng 9 năm 2005, lớp tàu Arleigh Burke đã trở thành lớp tàu khu trục duy nhất đang hoạt động và lớp tàu được xuất lâu nhất cho bất cứ lớp tàu tiến công nào của Hải quân Hoa Kỳ . lớp tàu này được đặt tên theo Đô đốc Arleigh "31-Knot" Burke , người Mỹ nổi tiếng nhất trong sĩ quan khu trục của Thế chiến II. Đô đốc Burke còn sống khi khi tàu đầu tiên được hạ thủy.

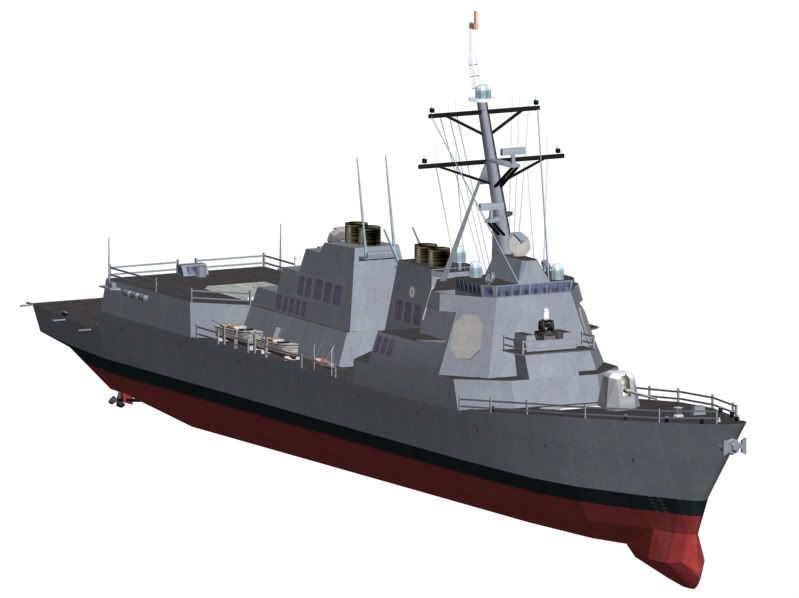

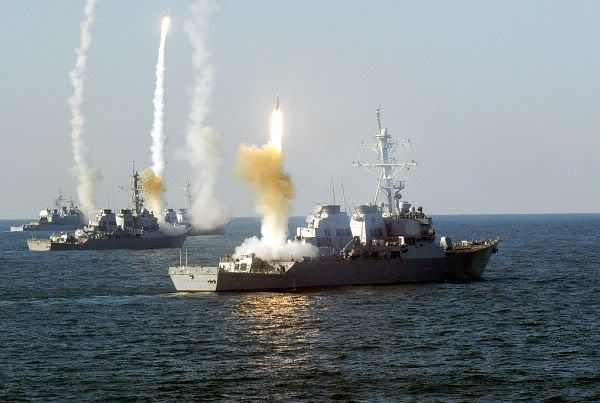

một vài hình ảnh :






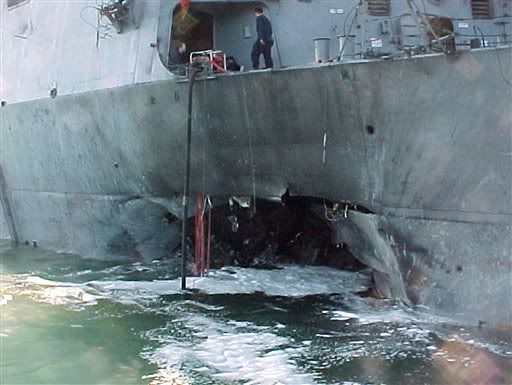

và hình ảnh này quá nổi tiếng gần 500 kg TNT nhưng không chìm

một vài thông số :
-Crew 346 (including 22 officers)
Dimensions:
-Length 153.8m
-Beam 20.4m
-Draught 6.3m
-Displacement 9.033t (full load)
Performance:
-Speed 30kt
-Range 4,400 miles at 20kt
Weapon Systems:
-Surface-launched Cruise Missile 56 x Tomahawk TLAM
-Surface-to-Surface Missile 8 x harpoon
-Surface-to-Air Missile Standard SM-2MR, SM-2ER (DDG 72 - DDG 76)
-Anti-submarine ASROC VLA
-Launcher 2 x Mk 4 vertical launch systems for Tomahawk, -standard and ASROC
-Guns 1 x 127mm mk45 gun
2 x 20mm Phalanx close-in weapon system
-Torpedoes
6 x 324mm mk 32 mod 14 torpedo tubes, mk46 mod 5 or mk 50 torpedoes
-Combat Data System NTDS mod 5
-Weapon Control SWG-3 (Tomahawk)
SWG-1 (Harpoon)
-Aegis (tracking) GWS 34 mod 0 (gun)
Mk 116 mod 7 (ASW)
Countermeasures:
-ESM / ECM Raytheon AN/SLQ-32(V)2 or (V)3
-Decoys SRBOC mk 36
-AN/SLQ-12 Nixie torpedo decoy Sea Gnat
Radar:

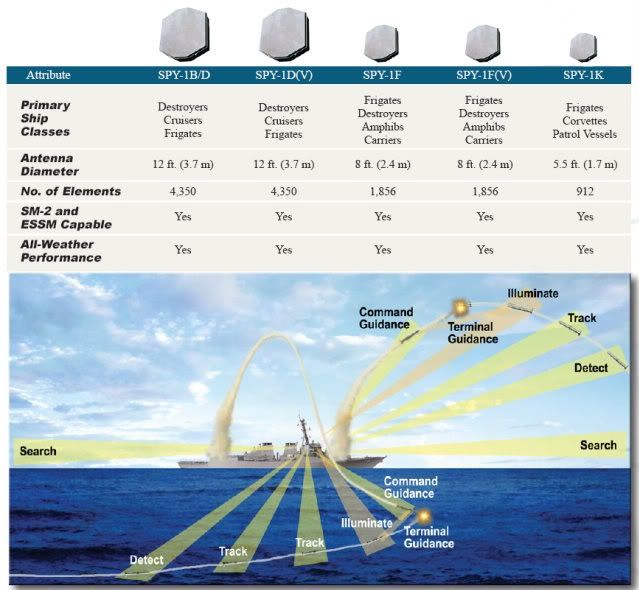

-Air Search / Fire Control AN/SPY-1d E/F band
-Surface Search
AN/SPS-67(V)3 G band
-Fire Control 3 x AN/SPG-62 I/J band
-Sonar AN/SQQ-89(V)6 sonar suite
-Propulaion 4 x GE LM 2500 gas turbines, 78.33MW
Featured Suppliers:
-Duramax Marine - Water-Lubricated Bearings and Shaft Sealing Systems
L-3 Communication Systems-East - Naval Communication Systems, S/TAR and --- ---Information Security
Rolls-Royce - Marine Propulsion Solutions

-General Characteristics, Arleigh Burke class
-Builder: Bath Iron Works, Northrop Grumman Ship Systems
-SPY-1 Radar and Combat System Integrator: Lockheed-Martin
-Date Deployed: July 4, 1991 (USS Arleigh Burke)
-Propulsion: Four General Electric LM 2500-30 gas turbines; two shafts, 100,000 total shaft horsepower.
-Length: Flights I and II (DDG 51-78): 505 feet (153.92 meters)
Flight IIA (DDG 79 AF): 509½ feet (155.29 meters).
-Beam: 59 feet (18 meters).
-Displacement: DDG 51 through 71: 8,230 L tons (8,362.06 metric tons) full load DDG 72 through 78: 8,637 L tons (8,775.6 metric tons) full load DDG 79 and Follow: 9,496 L tons (9,648.40 metric tons) full load.
-Speed: In excess of 30 knots.
-Crew: 276
-Armament: Standard Missile (SM-2MR); Vertical Launch ASROC (VLA) missiles; Tomahawk®; six MK-46 torpedoes (from two triple tube mounts); Close In Weapon System (CIWS), 5? MK 45 Gun, Evolved Sea Sparrow Missile (ESSM) (DDG 79 AF)
-Aircraft: Two LAMPS MK III MH-60 B/R helicopters with Penguin/Hellfire missiles and MK 46/MK 50 torpedoes.
-ShipsUnder Contract),
http://www.navy.mil/navydata/fact_display.asp?cid=4200&tid=900&ct=4
http://en.wikipedia.org/wiki/Arleigh_Burke_class_destroyer
http://www.globalsecurity.org/military/systems/ship/ddg-51-specs.htm
một nguồn khác :
Date deployed: 1985 (DDG-51 Arleigh Burke)
Unit Operating Cost Annual Average: ~$20,000,000
Speed: 31 knots
Power Plant : 4 - LM2500 GE Marine Gas Turbines (100,000 shp)
3 Allison 2500 KW Gas Turbine Generators
2 Shafts with CRP (Controllable Reversible Pitch) Propellers
2 Rudders
Dimensions (m): 513.0 x 66(59) x 31ft
Displacement (t): 9,217 tons full load
Crew: 32 Officers,
348 enlisted (including helicopter detachment of 4 officers and 14 enlisted)
Armament: Aircraft: Two multi-purpose Light Airborne Multipurpose System LAMPS MK III helicopters
Two MK 41 Vertical Launching Systems (96 Cells) [Standard missile and Tomahawk ASM/LAM]
Sea Sparrow
One MK 45 MOD 1 5"/54 caliber Gun Mount (lightweight gun)
Two MK 32 MOD 14 Triple Torpedo Tubes (six MK 50/46 Torpedoes)
Combat systems: AN/SPY-1D 3-D Radar
AN/SPS-67(V)3 Radar
AN/SPS-64(V)9 Radar
AN/SQS-53C(V) Sonar
AN/SQQ-28(V) LAMPS III
AN/SLQ-32(V)3 AN/SLQ-25A NIXIE Torpedo Countermeasures
MK 36 MOD 6 Decoy Launching System (6 Launchers)
MK116 MOD 7 Underwater Fire Control System
AN/SWG- I A (V) Harpoon Launcher Control System
AN/SWG-3A TOMAHAWK Weapon Control System

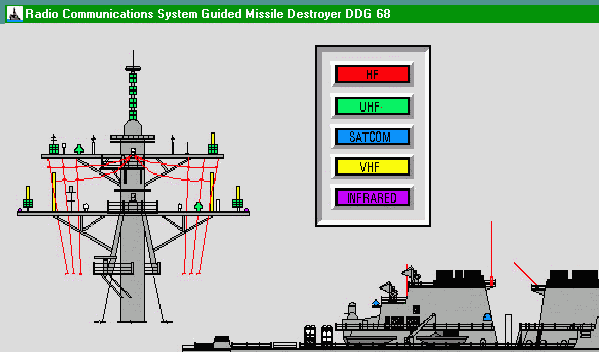

Communications: LF through HF Receive,10 kHz - 30 MHz
R-1051 H/URR; twelve receivers
R-2368 H/URR; three receivers
HF Transmit; 2-30 MHz / AN/URT-23D;
nine transmitters VHF Transmit and Receive, 30-162 MHz AN/GRR-211;
two transceivers for non-secure voice ANNRC-46A;
two FM transceivers for secure voice AN/URC-80 (V)6;
one transceiver for bridge-to-bridge communications UHF Transmit and Receive, 220-400 MHz AN/URC-93 (V)1;
two transceiver for Link 4A AN/WSC-3 (V)7,11;
fourteen transceivers AN/WSC-3 (V)11, have-quick transceiver SATCOM Transmit and/or Receive AN/SSR-1A;
one receiver for fleet broadcast ANNWSC-3A (V)3;
five transceivers for digital voice Infra-Red, Transmit and Receive AN/SAR-7A;
two IR Viewers Land Line Terminations, Transmit and/or Receive AN/SAT-2B,
one IR Transmitter Single Channel DC Secure TTY Telephone Special Communications Channel AN/USQ-69 (V)7; OTCIXS AN/USQ-69 (V)8; TADIXS AN/SYQ-7 (V)5 and AN/USQ-69 (V)6;
NAVMACS/CUDIX AN/USQ-83 (V) and AN/USQ-125 (V);
Link 11 AN/SSW-1 D;
Link 4A AN/SRQ-4;
HawkLink (LAMPS MK III) AN/ARR-75 Sonobouy antenna
Navigation: AN/WSN-5 Inertial Navigation System
AN/WRN-6
ANISRN-25 (V) MK 4 MOD 2 Underwater Log
MK 6 MOD 4D Digital Dead Reckoning Tracer
AN/URN-25 TACAN
AN/SPS-64 (V) 9 I Band Radar
Navy Standard No. 3
Magnetic Compass
Chronometer Size 85
Flux Compass

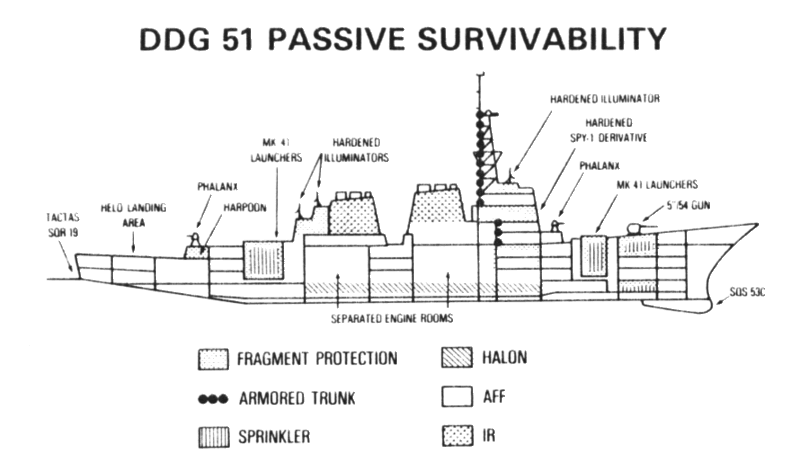

Stability: Intact Stability: 100 knot beam wind in all loading con***ions
Damage Stability: 15% length of hit criterion
________________________________________
Armament (crossreference):
AGM/RGM/UGM-84 Harpoon
AGM/BGM/RGM/UGM-109 Tomahawk
UH-60 Black Hawk

- Ngày 2 tháng 4 năm1985 Arleigh Burke (DDG 51) được thiết kế và xây dựng. Arleigh Burke được giao cho Hải quân Hoa Kỳ vào ngày 28 Tháng Tư 1991, và đưa vào cảng Norfolk, VA, ngày 04 tháng 7 năm 1991 "DDG 51. Được xây dựng trong các chuyến hải trình , cho phép kết hợp công nghệ tiến bộ trong quá trình xây dựng, kết hợp các cải tiến cho các radar SPY và tên lửa Standard, biện pháp đối phó điện tử đang hoạt động và thông tin liên lạc.,phiên bản giới thiệu trong năm tài chính 1994, thêm một nhà chứa máy bay trực thăng với máy bay trực thăng chống tàu ngầm và một một máy bay trực thăng tấn công vũ trang. Các phiên bản ban đầu lớp Arleigh Burke tàu khu trục tên lửa điều khiển có một tải trọng đầy đủ của 8.300 tấn, có chiều dài 506 feet trong tổng thể .Chúng được điều khiển bởi hai trục trang bị bốn động cơ LM2500.. tốc độ tối đa của họ là vượt quá 30 hải lý / giờ và họ có một tầm họat động 4.400 dặm biển với tốc độ 20 hải lý mỗi giờ. Các chiến hạm bổ sung khoảng 30 sĩ quan và 302 thủy thủ Tất cả tàu của lớp này có các hệ thống phòng không Aegis với mảng pha radar SPY-1D|( từng giai đoạn).
-Các AN/SPY-1D Phased Array Radar kết hợp những tiến bộ đáng kể trong khả năng phát hiện vũ khí của hệ thống Aegis, đặc biệt là trong phòng thủ của mình trước sự tấn công của đối phương -Các biện pháp điện tử (ECM). Hệ thống Aegis được thiết kế để truy cập tất cả các mối đe dọa hiện tại và dự kiến cho các lực lượng tên lửa chiến đấu của Hải quân., thông thường radar "nhìn thấy" một mục tiêu khi chùm tia radar tấn công mục tiêu đó một lần trong mỗi vòng quay 360 độ của ăng ten.(thông thường Một radar theo dõi riêng biệt và sau đó bắt buộc phải tham gia vào từng mục tiêu). Ngược lại, radar mảng máy tính kiểm soát AN/SPY-1D từng giai đoạn của hệ thống Aegis mang đến cho các chức năng này với nhau trong một hệ thống. Bốn ra-da mảng pha cố định của "SPY" phóng ra chùm năng lượng điện từ mọi hướng đồng thời, liên tục cung cấp khả năng tìm kiếm và theo dõi hàng trăm mục tiêu cùng một lúc. (SPY-1D Mark cô và 99 Fire Control System),. Để cung cấp khả năng chống lại các mục tiêu tên lửa, các tàu được trang bị những Block 1 nâng cấp lên Phalanx Close-In-Hệ thống vũ khí (CIWS). Các Arleigh Burke Class cũng được trang bị hệ thống mới nhất ASUW Combat Systems.
-Các AN/SQQ-89 so-na tích hợp chống tàu ngầm là hệ thống chống tàu ngầm tiên tiến nhất trên thế giới ngày nay. Các AN/SQR-19 (so-na kéo) Array SONAR (TACTAS) cung cấp tầm phát hiện thụ động của tàu ngầm đối phương từ xa, và các SONAR -AN/SQS-53C Hull-Mounted được sử dụng ở chế độ chủ động và thụ động phát hiện và xác định vị trí tàu ngầm. Các tàu cũng có khả năng dung trực thăng SH-60B, có thể liên kết đến các tàu để hỗ trợ trong hoạt động chống tàu ngầm, cũng như tiến hành xác định mục tiêu qua các đường chân trời, Các hệ thống này được bổ sung bởi các SLQ-32V (2) (phòng vệ điện tử), bao gồm hệ thống phát hiện thụ động và biện pháp đối phó ECM.

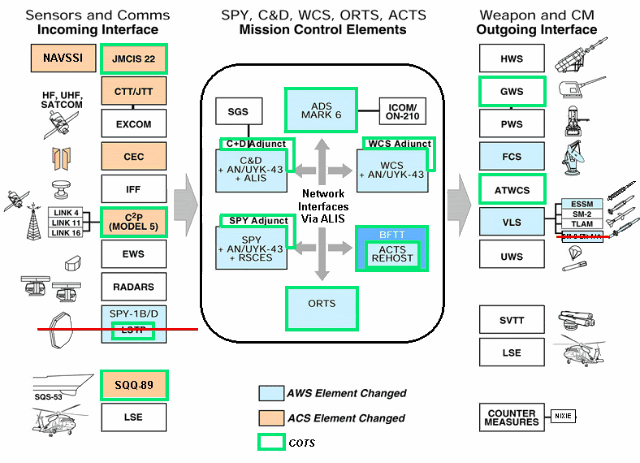

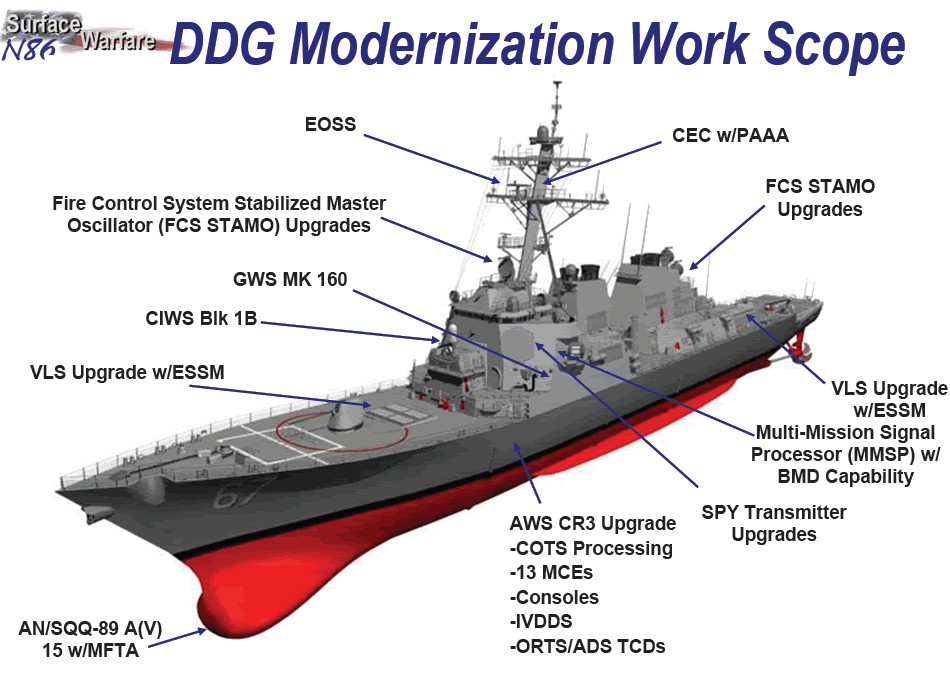

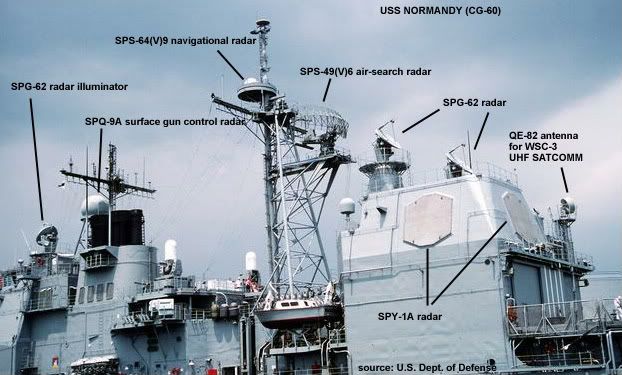

vài hệ thống điện tử




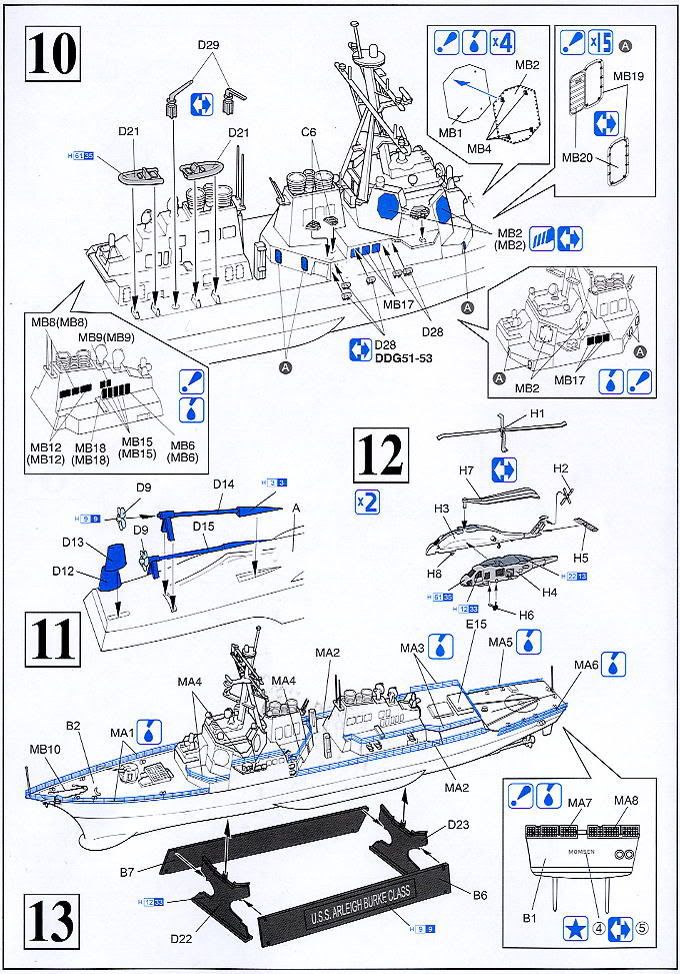

nhà em thích ảnh này nhất

một số tàu và nơi bố trí :
-Arleigh Burke DDG-51 Bath Iron Works 16 September 1989 4 July 1991 Norfolk, Virginia Active
-Barry DDG-52 Ingalls Shipbuilding 8 June 1991 12 December 1992 Norfolk, Virginia Active
-John Paul Jones DDG-53 Bath Iron Works 26 October 1991 18 December 1993 San Diego, California Active
-Curtis Wilbur DDG-54 Bath Iron Works 16 May 1992 19 March 1994 Yokosuka, Japan Active
-Stout DDG-55 Ingalls Shipbuilding 16 October 1992 13 August 1994 Norfolk, Virginia Active
-John S. McCain DDG-56 Bath Iron Works 26 September 1992 2 July 1994 Yokosuka, Japan Active
-Mitscher DDG-57 Ingalls Shipbuilding 7 May 1993 10 December 1994 Norfolk, Virginia Active
-Laboon DDG-58 Bath Iron Works 20 February 1993 18 March 1995 Norfolk, Virginia Active
-Russell DDG-59 Ingalls Shipbuilding 20 October 1993 20 May 1995 Pearl Harbor, Hawaii Active
-Paul Hamilton DDG-60 Bath Iron Works 24 July 1993 27 May 1995 Pearl Harbor, Hawaii Active
-Ramage DDG-61 Ingalls Shipbuilding 11 February 1994 22 July 1995 Norfolk, Virginia Active
-Fitzgerald DDG-62 Bath Iron Works 29 January 1994 14 October 1995 Yokosuka, Japan Active
-Stethem DDG-63 Ingalls Shipbuilding 17 July 1994 21 October 1995 Yokosuka, Japan Active
-Carney DDG-64 Bath Iron Works 23 July 1994 13 April 1996 Mayport, Florida Active --Benfold DDG-65 Ingalls Shipbuilding 9 November 1994 30 March 1996 San Diego, California Active
-Gonzalez DDG-66 Bath Iron Works 18 February 1995 12 October 1996 Norfolk, Virginia Active
-Cole DDG-67 Ingalls Shipbuilding 10 February 1995 8 June 1996 Norfolk, Virginia Active
-The Sullivans DDG-68 Bath Iron Works 12 August 1995 19 April 1997 Mayport, Florida Active
-Milius DDG-69 Ingalls Shipbuilding 1 August 1995 23 November 1996 San Diego, California Active
-Hopper DDG-70 Bath Iron Works 6 January 1996 6 September 1997 Pearl Harbor, Hawaii Active
-Ross DDG-71 Ingalls Shipbuilding 22 March 1996 28 June 1997 Norfolk, Virginia Active Flight II
-Mahan DDG-72 Bath Iron Works 29 June 1996 2 February 1998 Norfolk, Virginia Active
-Decatur DDG-73 Bath Iron Works 10 November 1996 29 August 1998 San Diego, California Active
-McFaul DDG-74 Ingalls Shipbuilding 18 January 1997 25 April 1998 Norfolk, Virginia Active
-Donald Cook DDG-75 Bath Iron Works 3 May 1997 4 December 1998 Norfolk, Virginia Active
-Higgins DDG-76 Bath Iron Works 4 October 1997 24 April 1999 San Diego, California Active
-O''Kane DDG-77 Bath Iron Works 28 March 1998 23 October 1999 Pearl Harbor, Hawaii Active
-Porter DDG-78 Ingalls Shipbuilding 12 November 1997 20 March 1999 Norfolk, Virginia Active
-Flight IIA ships: 5"/54 variant Oscar Austin DDG-79 Bath Iron Works 7 November 1998 19 August 2000 Norfolk, Virginia Active
-Roosevelt DDG-80 Ingalls Shipbuilding 10 January 1999 14 October 2000 Mayport, Florida Active
-Flight IIA ships: 5"/62 variant Winston S. Churchill DDG-81 Bath Iron Works 17 April 1999 10 March 2001 Norfolk, Virginia Active
-Lassen DDG-82 Ingalls Shipbuilding 16 October 1999 21 April 2001 Yokosuka, Japan Active
-Howard DDG-83 Bath Iron Works 20 November 1999 20 October 2001 San Diego, California Active
-Bulkeley DDG-84 Ingalls Shipbuilding 21 June 2000 8 December 2001 Norfolk, Virginia Active
-Flight IIA ships: with 5"/62 no 20 mm CIWS variant[29]
-McCampbell DDG-85 Bath Iron Works 2 July 2000 17 August 2002 Yokosuka, Japan Active
-Shoup DDG-86 Ingalls Shipbuilding 22 November 2000 22 June 2002 Everett, Washington Active
-Mason DDG-87 Bath Iron Works 23 June 2001 12 April 2003 Norfolk, Virginia Active -Preble DDG-88 Ingalls Shipbuilding 1 June 2001 9 November 2002 San Diego, California Active
-Mustin DDG-89 Ingalls Shipbuilding 12 December 2001 26 July 2003 Yokosuka, Japan Active
-Chafee DDG-90 Bath Iron Works 2 November 2002 18 October 2003 Pearl Harbor, Hawaii Active
-Pinckney DDG-91 Ingalls Shipbuilding 26 June 2002 29 May 2004 San Diego, California Active
-Momsen DDG-92 Bath Iron Works 19 July 2003 18 September 2004 Everett, Washington Active
-Chung-Hoon DDG-93 Ingalls Shipbuilding 15 December 2002 18 September 2004 Pearl Harbor, Hawaii Active
-Nitze DDG-94 Bath Iron Works 3 April 2004 5 March 2005 Norfolk, Virginia Active ----James E. Williams DDG-95 Ingalls Shipbuilding 25 June 2003 11 December 2004 Norfolk, Virginia Active
-Bainbridge DDG-96 Bath Iron Works 13 November 2004 12 November 2005 Norfolk, Virginia Active
-Halsey DDG-97 Ingalls Shipbuilding 9 January 2004 30 July 2005 San Diego, California Active
-Forrest Sherman DDG-98 Ingalls Shipbuilding 2 October 2004 28 January 2006 Norfolk, Virginia Active
-Farragut DDG-99 Bath Iron Works 23 July 2005 10 June 2006 Mayport, Florida Active -Kidd DDG-100 Ingalls Shipbuilding 22 January 2005 9 June 2007 San Diego, California Active
-Gridley DDG-101 Bath Iron Works 28 December 2005 10 February 2007 San Diego, California Active
-Sampson DDG-102 Bath Iron Works 16 September 2006 3 November 2007 San Diego, California Active
-Truxtun DDG-103 Ingalls Shipbuilding 2 June 2007 25 April 2009 Norfolk, Virginia Active
-Sterett DDG-104 Bath Iron Works 19 May 2007 9 August 2008 San Diego, California Active
-Dewey DDG-105 Ingalls Shipbuilding 26 January 2008 6 March 2010 San Diego, California Active
-Stockdale DDG-106 Bath Iron Works 10 May 2008 18 April 2009 San Diego, California Active
-Gravely DDG-107 Ingalls Shipbuilding 30 March 2009 Under Construction, launched ---Wayne E. Meyer DDG-108 Bath Iron Works 18 October 2008 10 October 2009 San Diego, California Active
-Jason Dunham DDG-109 Bath Iron Works 1 August 2009 Under Construction, launched
- William P. Lawrence DDG-110 Ingalls Shipbuilding Under Construction, keel laid -- ---Spruance DDG-111 Bath Iron Works Under Construction, keel laid
- Michael Murphy DDG-112 Bath Iron Works Under Construction, pre-keel laying DDG-113 Ingalls Shipbuilding Long-lead materials contracted
http://warfare.ru/?linkid=2060&catid=287
http://www.youtube.com/watch?v=RqYZ5PSVFZM&feature=related

-------------------------
Đây là loại tên lửa Buk của Nga đã có nhiều lần cải tiến và ít nhất là có hai loại tên lửa.Thông tin về các loại mới trên mạng không đủ lắm Ngày xưa của nga gọi là ZRK " Urâng" hay xuất khẩu cho TQ và Ấn Độ gọi là "Shtil" còn bây giờ bạn thấy là "Shtil-1" và ở Nga gọi là ZRK "Ez" có tầm bắn đến 70 km và tầm thấp đến 5m để chông máy bay, Tomahawk , Harpoon... tại mạng của Ấn Độ 3 chiếc Frigate đời đầu dùng "Shtil-1" còn các loại tầu sau này cũng là "Shtil-1" nhưng bắn theo phương thẳngr đứng .Theo Ấn thì chăc họ làm theo bản quyền và gọi là Kahmir có tầm bắn 32 km.Còn Nga chào loại bắn theo bệ phóng đây-50 km.Với loại Shtil thời gian phản ứng là 2-12 giây còn với Shtil-1 lắp trong hầm bắn thẳng đứng thì thời gian phản ứng là 2 giây.Nhưng hệ thống này của Nga không cần bấm nút phóng mà sau khi phaýt hiện mục tiêu con người chỉ chỉ thị cho Computer lệnh tiêu diệt hay không và lượng tên lửa cần bắn nếu cần còn l;ại hệ thống tự động chiến đấu...cũng nhiều khả năng tác chiến trong điều kiện khó khăn nên TQ và Ấn mới mua.
Shtil-1
Shipborne surface-to-air missile system
SHTIL-1 multichannel medium-range surface-to-air missile system (SAM system) is intended for omni directional collective defense of ship formations and convoys, as well as for omni directional individual protection against attacks by anti-ship missiles (ASM), aircraft, helicopters, motor boats and ships.
Basic specifications

Number of targets engaged simultaneously
from 2 to 12

Distance range, max
up to 50 km

Target height
5-15000 m

Target speed
up to 830 m/s

The missile system is equipped with 9o317E and 9M317ME anti-aircraft guided missiles.
Basic con***ions of delivery
post-warranty service during article life cycle,
18 months from the date of contraction,
erection supervision work and all types of testing in customer?Ts shipyard,
guarantee maintenance.
Mấy ảnh đời cũ

Như vậy thì bệ phóng này dự trữ được bao nhiêu quả tên lửa hả bác Gulfoil?
