Hình ảnh về các loại tàu chiến tàng hình trên thế giới

nhà em không sửa bài được
pháo chính của tàu :


súng phòng vệ 12.7mm:

hệ thống điện tử :

tên lửa phòng vệ tầm gần :

động cơ :

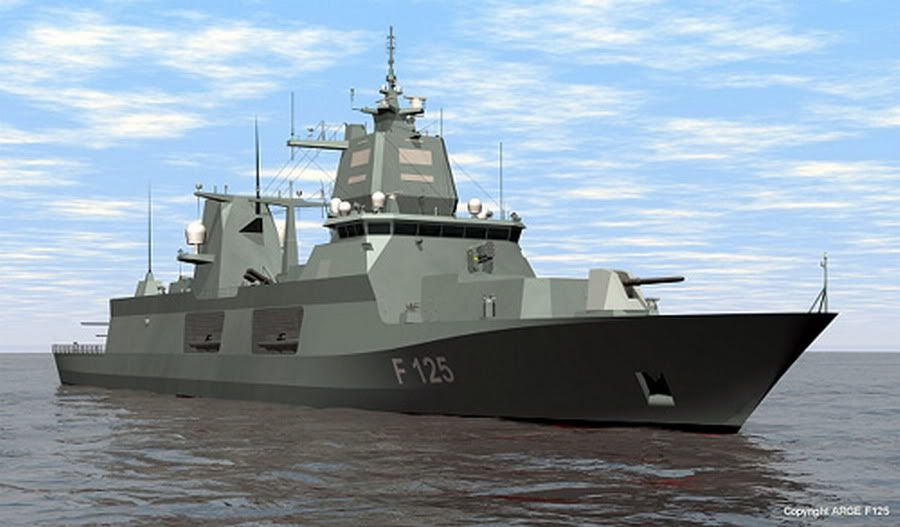

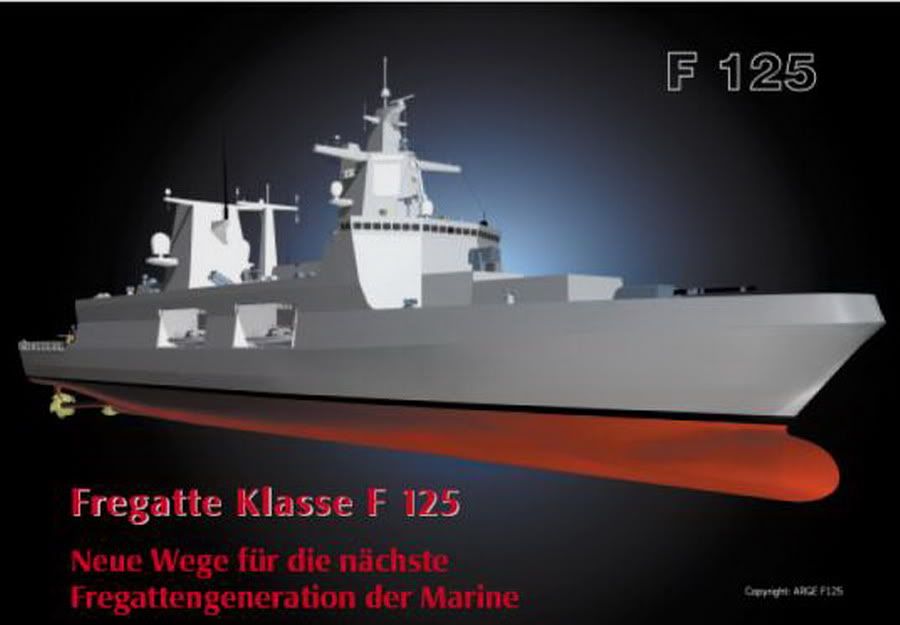

- Các tàu khu trục F-125 có tải trọng 5.500 t và có một thiết kế mới tàng hình thân tàu và cấu trúc thượng tầng, được dựa trên một cấu hình Meko-D. Hải quân Đức thông báo rằng F125 sẽ được trang bị hệ thống tấn công mặt đất và thiết bị phòng không điểm nhưng sẽ không được trang bị sonar. .Hải quân Đức bắt đầu lên kế hoạch lớp Bremen F122( tàu khu trục lớp tiền nhiệm trước F-125) vào năm 1997. Hải quân Đức đang sử dụng tám tàu khu trục Bremen F122 Class, được hạ thủy giữa năm 1982 và 1990
-Trong tháng 6 năm 2007, tập đoàn ThyssenKrupp Arge F125 đã được ký hợp đồng do Văn phòng Liên bang về Công nghệ và mua sắm (BWB) cho bốn tàu khu trục F125. Các Arge F125 bao gồm các lãnh đạo tập đoàn công nghiệp, ThyssenKrupp Marine Systems (bao gồm cả Blohm + Voss và Nordseewerke) với Lurssen Werft. dự kiến đóng mới sẽ bắt đầu vào năm 2011 và giao hàng của chiếc đầu tiên vào năm 2014. hoàn thành giao hàng của tất cả bốn tàu khu trục từ 2017 đến 2022.
-Mỗi tàu khu trục có hai thủy thủ đòan thường khỏang 105-120 người, được thay đổi mỗi bốn tháng. Số lượng một thủy thủ đoàn giảm khoảng 50% so với thế hệ trước đó và đạt được một phần thông qua một trình độ cao về tự động hóa. Các tàu khu trục cũng đã biên chế một lực lượng đặc biệt (khỏang 50 người ) và trang thiết bị của họ. có thể "vận chuyển được hai máy bay trực thăng hoặc bốn tàu vũ trang.

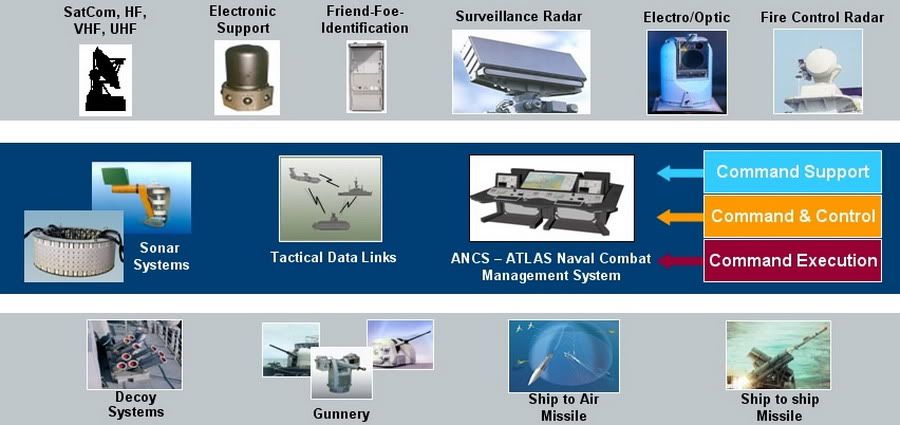

-Trong tháng 3 năm 2006, EADS đã ký hợp đồng cung cấp cho F125, hệ thống kiểm soát và hệ thống triển khai vũ khí, FuWES (Fuhrungs-und Waffeneinsatzsystem). Hợp đồng bảo hiểm phát triển và phân phối của hệ thống, bao gồm cả phần mềm hoàn chỉnh, phần cứng và cơ sở hạ tầng và thử nghiệm các FuWES cho tất cả bốn tàu khu trục nhỏ. Hệ thống FuWES có cấu trúc mở và các mô-đun cho phép sự linh hoạt để phù hợp các hệ thống trong tương lai bổ sung hay sửa đổi. Để cung cấp chiến thuật trao đổi dữ liệu và một mức độ cao về khả năng tương tác và kết hợp các nền tảng quân sự, các hệ thống thông tin liên lạc, liên kết 11, 16 liên kết và liên kết 22 được tích hợp vào F125 và hệ thống điều khiển. Hệ thống chiến đấu quản lý được vận hành từ Atlas ElektronikOMADA bàn điều khiển giao tiếp, được thiết kế đặc biệt cho F125.
-Raytheon Anschutz tại Kiel, Đức (trước đây Anschutz & Co, một chi nhánh của Carl Zeiss) đã ký hợp đồng vào tháng 8 năm 2008 để cung cấp các kết nối và tích hợp hệ thống định vị cho các tàu khu trục F125. Các kết nối tích hợp và hệ thống định vị bao gồm sáu bàn điều khiển giao tiếp đa chức năng có khả năng hiển thị các chức năng khác nhau như hai X / S-band radar, hai biểu đồ hiển thị điện tử và hệ thống thông tin (ECDIS) và dữ liệu chuyển hướng NautoConning đọc và hiển thị trong một sắp xếp logic và phân phối các chuyển hướng dữ liệu. Một trong những bàn điều khiển giao tiếp là cho các mục đích quy hoạch tuyến đường. Các kết nối tích hợp và hệ thống định vị bao gồm các chỉ đạo tàu và thiết bị kiểm soát, Raytheon-laser kép hệ thống dẫn đường quán tính, hai đơn vị phân phối dữ liệu và một bộ đầy đủ các thiết bị cảm biến định hướng và khí tượng. Một dôi dư đặt ra cấu hình liên kết nối Ethernet đa chức năng bàn diều khiển giao tiếp và cảm biến.

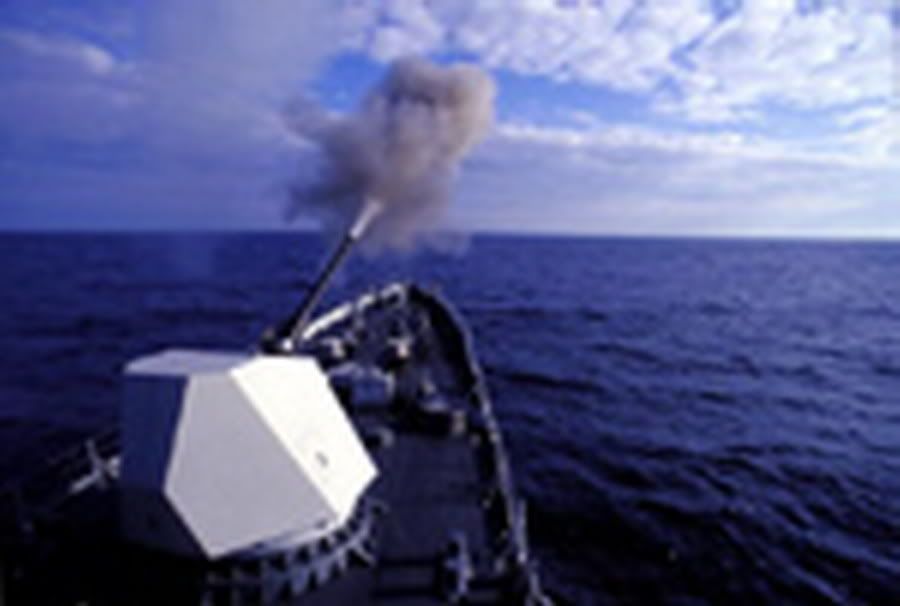

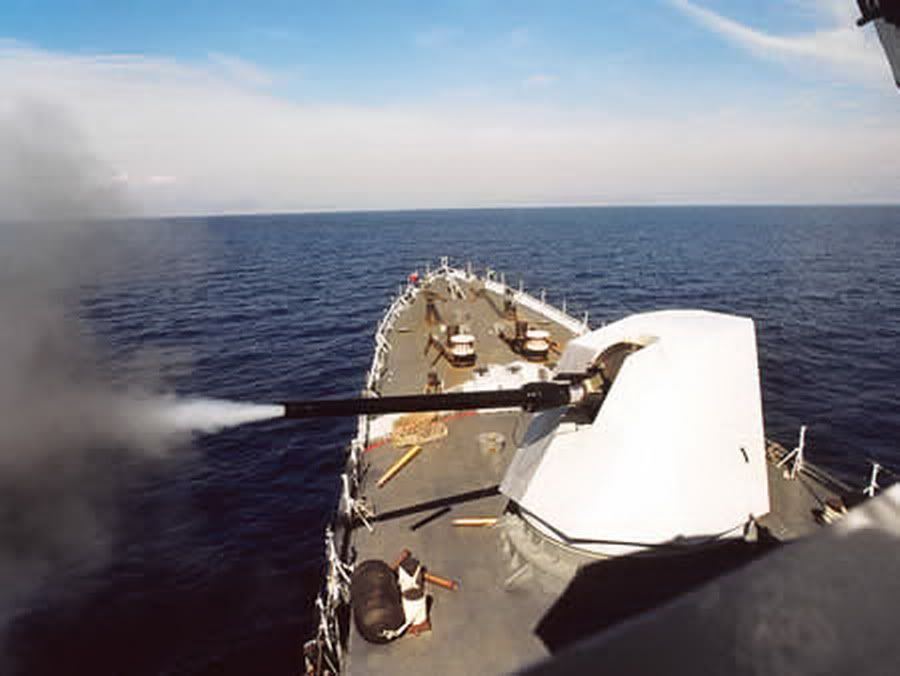

-Con tàu được trang bị phòng thủ chống lại các cuộc không kích và cho tấn công mặt đất ,Các F125 cũng được trang bị vũ khí không gây chết người , chẳng hạn như đại bác nước và searchlights để răn đe. Con tàu được trang bị mười súng , 12,7 mm đến 155mm, cho phép nhanh chóng triển khai tự động. Các Oto Melara BWB cung ứng năm 127/64 LW Alleggerito súng nhẹ hải quân, bốn để lắp đặt trên các tàu khu trục F125 thứ năm cho đào tạo. súng này được lắp đặt trên boong súng về phía trước. Tháp pháo của Alleggerito 127/64 có một radar thấp cắt ngang. súng này có hai thiết bị điều khiển tự động (AFDs), các viên đạn được nạp tự động trước khi vào tháp pháo, và có thể bắn tầm xa. Những khẩu súng có tốc độ 35-viên đạn-một phút và tầm 23km chống lại các mục tiêu mặt và 8.6km chống lại mục tiêu trên không. Hải quân Đức cũng đã chọn Oto Melara 12,7 mm tháp pháo điều khiển từ xa HITROLE hải quân cho F125. Hợp đồng bao gồm việc cung cấp 25 hệ thống, 20 hệ thống để lắp đặt cho bốn tàu khu trục và năm để lắp đặt trên đất liền cho đào tạo.

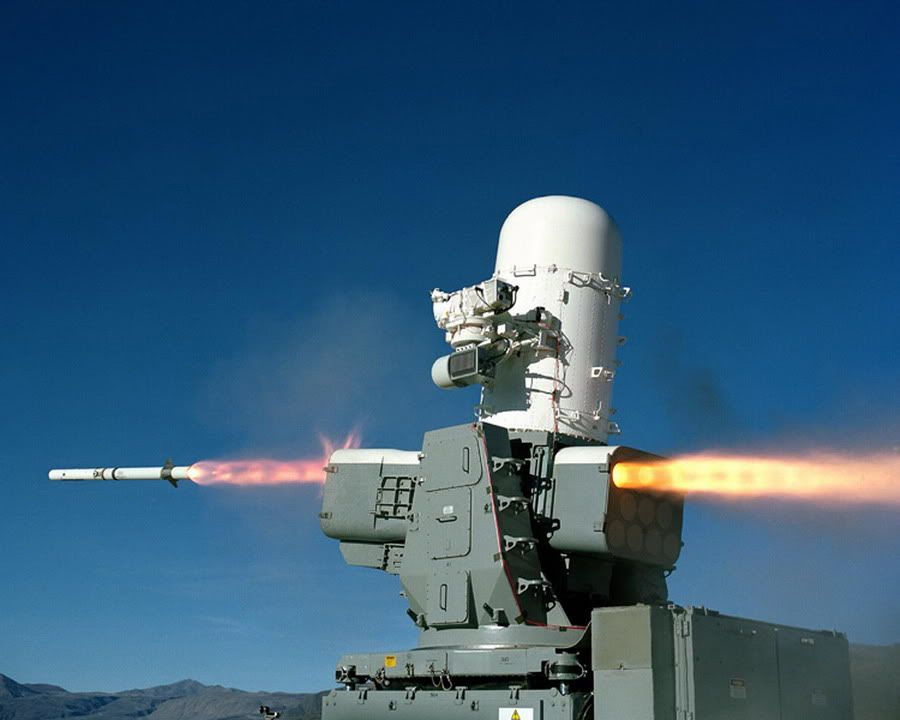

-Tám bệ phóng tên lửa Boeing RGM-84 (tên lửa chống tàu Harpoon) được cài đặt trên boong tàu phía trước. Các tên lửa Harpoon được trang bị với một đầu đạn 227kg, sử dụng dẫn đường bằng radar chủ động. Các tên lửa có tốc độ cận âm (Mach 0,9) và tâm bắn lên tới 130km. F125 có hai 21-cell mk49 trang bị phóng tên lửa Raytheon RIM. Các tên lửa phòng thủ RAM là một tên lửa hồng ngoại nhẹ đất -đối-không chống lại tên lửa hành trình chống tàu.
-Các tàu khu trục không có sonar nhưng thay vì có một cảm biến và sonar phát hiện tàu ngầm và các mối đe dọa đặc biệt. Các tàu khu trục được trang bị một hệ thống giám sát hồng ngoại 360 ° cài đặt trên bề mặt phía trước của cột tháp và radar tìm kiếm bề mặt.
Radar hệ thống sẽ bao gồm một EADS TRS-3D tìm kiếm trên không và radar tìm kiếm bề mặt, dẫn đường và radar điều khiển hỏa lực. Các radar TRS-3D thực hiện tự động phát hiện, bắt đầu theo dõi và theo dõi của tất cả các loại mục tiêu trên không và mặt biển.
-Phần lớn của bộ ứng dụng chiến tranh điện tử đã không được công bố nhưng nó sẽ bao gồm bốn Rheinmetall MASS multi ammunition soft-kill systems. The MASS decoy and mini mortar được cài đặt trên mái nhà chứa máy bay trực thăng.
-tàu khu trục nhỏ này có một sàn đáp máy bay trực thăng 490m ² và nhà chứa máy bay phía sau cho một trong hai NH-90 . Các máy bay trực thăng NH-90 có tầm họat động 790km.

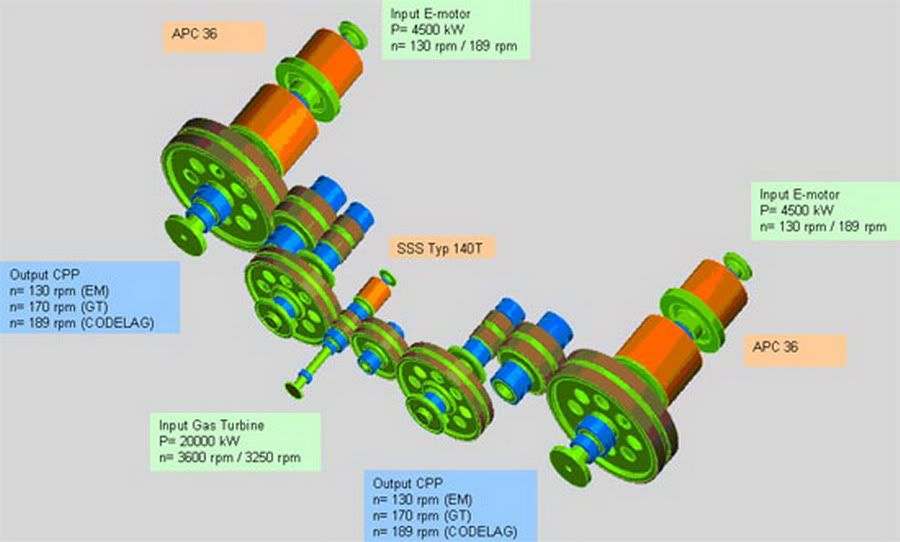

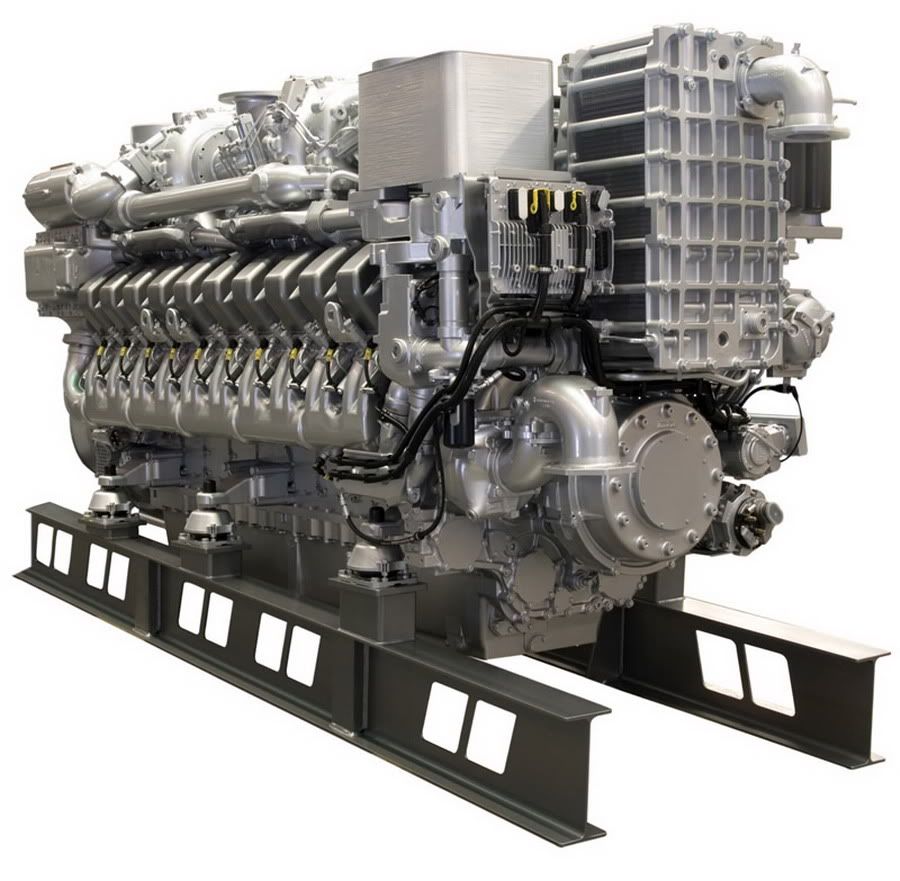

-Các tàu khu trục được trang bị một động cơ diesel mới kết hợp điện và khí đốt (CODLAG) hệ thống động cơ đẩy điện với một động cơ tuốc binkhí General Electric LM 2500 ( 20MW), bốn động cơ diesel MTU 20V 4.000 M53B cung cấp 3.015 kW mỗi động cơ (tổng cộng 12.06MW) và hai động cơ điện Siemens cung cấp cho 4.5MW mỗi động cơ tổng số (9MW).
động cơ sẽ chạy liên tục trong 30.000 giờ mới đại tu lớn.

hay quá kính bác 1 ly,nhân tiện cho em hỏi,hình như bọn đức còn 1 loại như vầy mà nhỏ hơn fải ko bác

hay quá kính bác 1 ly,nhân tiện cho em hỏi,hình như bọn đức còn 1 loại như vầy mà nhỏ hơn fải ko bác

Nhỏ hơn thì chắc là bác nói đến con này phải không:
Sachsen frigate

Nhỏ hơn thì chắc là bác nói đến con này phải không:
Sachsen frigate

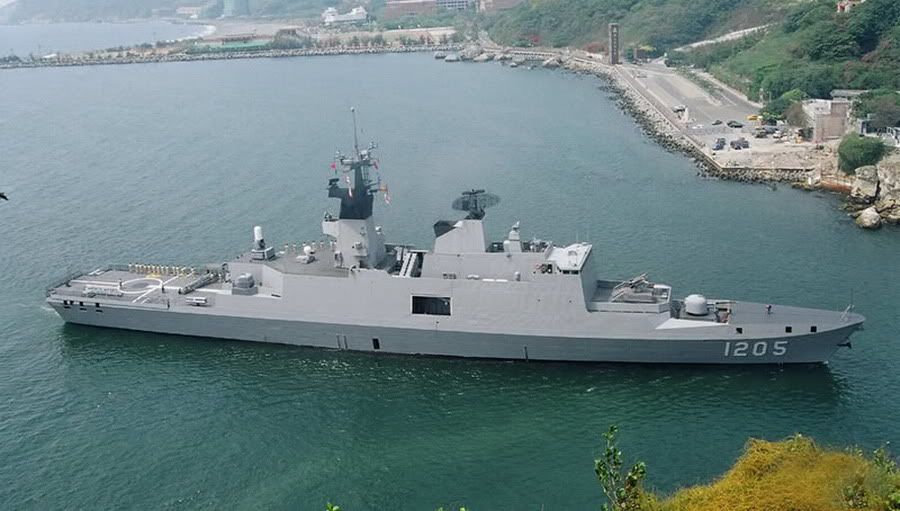

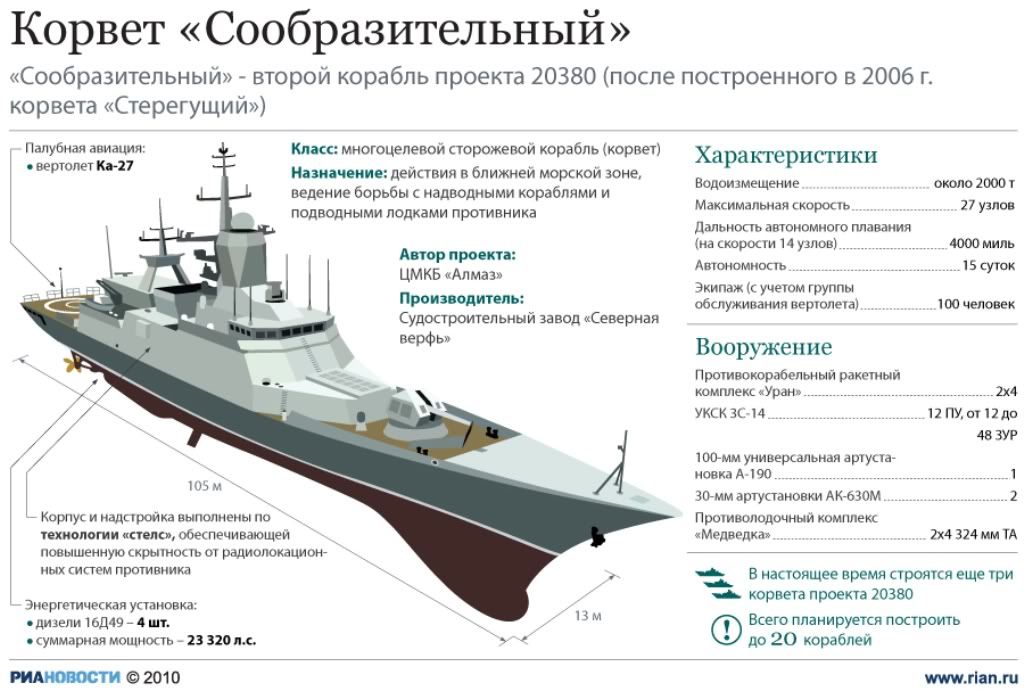

các bác thấy tàu này có quen không ?

các bác thấy tàu này có quen không ?

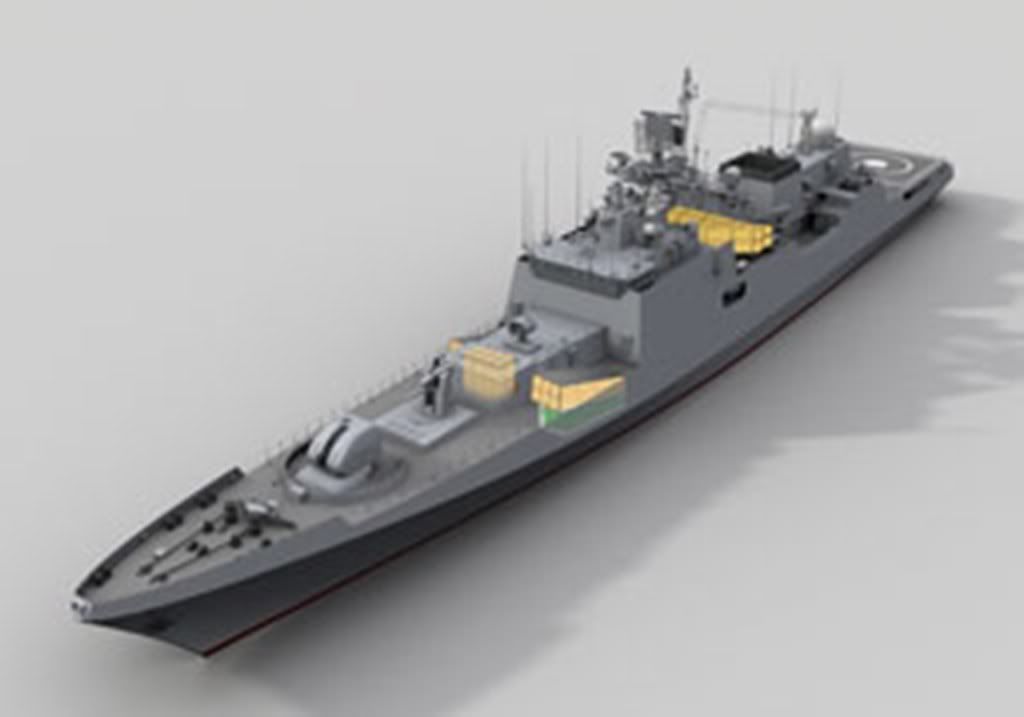

các mô đun phóng tên lửa Club của nga bây giờ cho phép gắn trên các tầu trọng tải nhỏ.
Club-U Modular Missile System is designated for ships (vessels) deployment and ensures the ability of hitting surface and land targets.
Basic set of Club-U Modular Missile System:
- System module with universal ship fire control system (USFCS) of 3R-14UKSK-Х class, providing the solution of firing data elaboration, pre-launch preparation management and launching of one till sixteen 3o-54ТE, 3o-54ТE1, and 3o-14ТE missiles from launchers;
- Modular launcher.

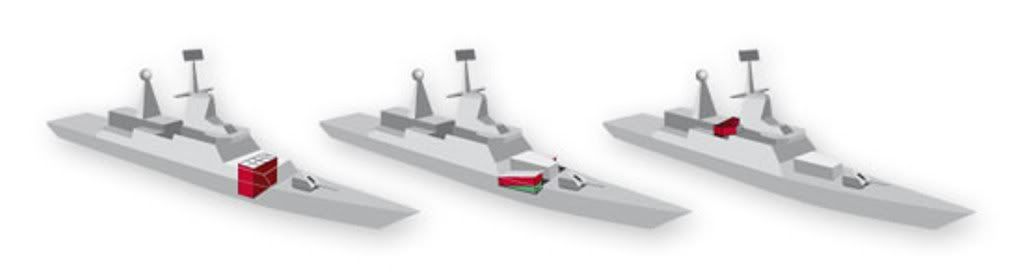

The delivery of modular launcher is carried out in different design variants:
- Containerless modular under-deck launchers 3S-14UE1 and 3S-14UE2 of vertical launch, intended for deployment of 4 or 8 missiles, and also for missile launch;
- Container modular under-deck launchers 3S-14UKE1 and 3S-14UKE2 (including partial under-deck burial) of vertical launch, intended for deployment of 4 or 8 missiles, and also for missile launch;
- Deck launcher 3S-14PE of inclined launch for 2, 4, 6 or 8 missiles;
- Deck launcher 3S-14PE of elevating type for 2, 4, 6 or 8 missiles.
SPECIAL FEATURES:
- Ability of using on small-displacement ships
- Different variants of deployment
- Proper solution when upgrading the ships
- Ability to increase the number of ammunition loads

các mô đun phóng tên lửa Club của nga bây giờ cho phép gắn trên các tầu trọng tải nhỏ.
Club-U Modular Missile System is designated for ships (vessels) deployment and ensures the ability of hitting surface and land targets.
Basic set of Club-U Modular Missile System:
- System module with universal ship fire control system (USFCS) of 3R-14UKSK-Х class, providing the solution of firing data elaboration, pre-launch preparation management and launching of one till sixteen 3o-54ТE, 3o-54ТE1, and 3o-14ТE missiles from launchers;
- Modular launcher.
The delivery of modular launcher is carried out in different design variants:
- Containerless modular under-deck launchers 3S-14UE1 and 3S-14UE2 of vertical launch, intended for deployment of 4 or 8 missiles, and also for missile launch;
- Container modular under-deck launchers 3S-14UKE1 and 3S-14UKE2 (including partial under-deck burial) of vertical launch, intended for deployment of 4 or 8 missiles, and also for missile launch;
- Deck launcher 3S-14PE of inclined launch for 2, 4, 6 or 8 missiles;
- Deck launcher 3S-14PE of elevating type for 2, 4, 6 or 8 missiles.
SPECIAL FEATURES:
- Ability of using on small-displacement ships
- Different variants of deployment
- Proper solution when upgrading the ships
- Ability to increase the number of ammunition loads

Có cả bệ phóng nghiêng nữa à? Nếu bệ này thì mỗi bệ là bao nhiêu tên lửa hả bác? Nó mô phỏng trên tàu nhỏ Tiger này thì chắc Gepard cũng vẫn đủ chỗ để gắng chứ bác Gul nhỉ?
