Hình ảnh về các loại tàu chiến tàng hình trên thế giới

Hình như là cậu cầu thừa chứ không phải là cầu toàn đâu , tộng vào cái con gepard đến 4 hệ thống palma thì......

xét về tính năng thì đúng là thừa 1 cái , nhưng về thẩm mĩ mà chỉ bỏ 1 cái thì e....he he....mà nếu chỉ bỏ 1 cái nữa thì duy nhất có cách là đẩy khẩu pháo AK-176 lên phía trước 1 chút nữa để tạo không gian đặt giàn pamal , nhưng mà theo quan ngại của em thì không thể đẩy lên trước nữa bởi còn hệ thống nạp đạn cũng như điều khiển của khẩu ak-176 đã vừa đủ diện tích dưới boong rùi.....chẳng biết làm thế nào mà kiện toàn hết nhỉ

xét về tính năng thì đúng là thừa 1 cái , nhưng về thẩm mĩ mà chỉ bỏ 1 cái thì e....he he....mà nếu chỉ bỏ 1 cái nữa thì duy nhất có cách là đẩy khẩu pháo AK-176 lên phía trước 1 chút nữa để tạo không gian đặt giàn pamal , nhưng mà theo quan ngại của em thì không thể đẩy lên trước nữa bởi còn hệ thống nạp đạn cũng như điều khiển của khẩu ak-176 đã vừa đủ diện tích dưới boong rùi.....chẳng biết làm thế nào mà kiện toàn hết nhỉ

Tàu khu trục phòng không tàng hình Sachsen frigate

F124 Sachsen là lớp tàu khu trục phòng không tàng hình mới nhất của Đức .Thiết kế của các tàu khu trục nhỏ lớp Sachsen là dựa trên lớp Brandenburg F123 nhưng với tính năng tàng hình được nâng cao có khả năng lẩn tránh bất kỳ radar của đối phương và cảm biến âm thanh. Các hệ thống radar tiên tiến đa năng APAR kết hợp radar SMART-L tầm xa trên F124 Sachsen được cho là có khả năng phát hiện máy bay tàng hình và tên lửa tàng hình. Mặc dù được xem như là tàu khu trục nhỏ, nhưng F124 Sachsen có các khả năng và kích thước tương đương với tàu khu trục lớn
Đây cũng là dự án khá đắt đỏ đối với Hải quân Đức, chỉ với 3 chiếc đã ngốn hết 2,1 tỷ Euro. F124 Sachsen tương tự như tàu khu trục nhỏ lớp Provinciën của Hà Lan. Cả hai lớp Sachsen và lớp De Zeven Provinciën đều được dựa trên việc sử dụng một hệ thống phòng không chính được xây dựng xung quanh các radar APAR và SMART-L, tên lửa đất đối không SM-2 IIIA và Evolved Sea Sparrow.
Thông số kỹ thuật của tàu:
Trọng lượng: 5.690 tấn
Chiều dài: 143.0m
Ngang: 17.44m.
Tốc độ: 29 knots
Tầm hoạt động: Trên 4.000 hải lý tại 18 kn (Trên 7.400km tại 33 km / h)
Thủy thủ đoàn: 230 người.
Động cơ: CODAG (kết hợp diesel và khí )
2 trục cánh quạt, kiểm soát cánh quạt
2 động cơ diesel V20 MTU, mỗi cái 7,4 MW
1 tua bin khí General Electric LM2500
2 hộp số Renk ASM 195 F (đối với các động cơ diesel)
1 hộp số Renk AS 2 / 290 (tuabin khí và kết nối chéo)
4 1.000 kW 16/628 Deutz diesel-điện.
Vũ khí trang bị:
Phòng không: Các vũ khí phòng không chính là 32 Tên lửa phòng thủ gần Evolved Sea Sparrow và 24 tên lửa phòng thủ khu vực SM-2 IIIA, được bắn từ một bệ phóng VLS Mk-41:

-2 bệ Sea Ram với 21 tên lửa phòng không tầm ngắn mỗi bệ.
Pháo hạm: F124 được trang bị một súng Oto Melara 76mm và hai pháo Rheinmetall MLG 27mm điều khiển từ xa:
Rheinmetall MLG 27mm:

Chống ngầm: 2 bệ x 3 ống phóng ngư lôi EuroTorp MU90.
Sàn đáp và nhà chứa máy bay: 2 Sea Lynx Mk.88A hoặc 2 NH90 helicopters mang torpedoes, air-to-surface missiles Sea Skua, and/or heavy machine gun
Bộ cảm biến: Bao gồm các radar giám sát tầm xa Thales Nederland SMART-L , radar đa chức năng Thales Nederland APAR , và hai radar bản đồ chuyển hướng STN 9.600-M ARPA.Những tàu này đã được tối ưu hóa cho vai trò phòng không. Tàu được trang bị một bộ cảm biến tiên tiến và vũ khí. Các cảm biến chính cho vai trò phòng không là radar giám sát tầm xa SMART-L và radar đa chức năng APAR . SMART-L hoạt động tần số D-band, giám sát phạm vi rất xa trong khi APAR là một radar I-band theo dõi mục tiêu chính xác, có khả năng tìm kiếm khả năng, và hướng dẫn tên lửa theo kỹ thuật Interrupted Continuous Wave Illumination (ICWI)
SMART-L radar:

APAR radar:

Tàu cũng được trang bị hệ thống giám sát hồng ngoại tầm xa Nederland Thales Sirius IRST và bộ cảm biến theo dõi . Hệ thống quang-điện điều khiển hỏa lực STN Atlas MSP 500 theo dõi mục tiêu và điều khiển súng chính. Sonar là STN Atlas Elektronik DSQS-24B.
Biện pháp đối phó điện tử bao gồm một hệ thống điện tử quốc phòng FL1800 SII ECM và sáu máy phóng Sippican Hycor SuperRBOC với pháo sáng chống nhiễu. Các biện pháp hỗ trợ điện tử được cung cấp bởi hệ thống Điện tử EADS Maigret CESM (Truyền thông ESM).
Được tombuys sửa chữa / chuyển vào 13:26 ngày 17/05/2010

Cái này chứ gì, bàn tới với chả bàn lui

[/quote] hình thực tế em nó :

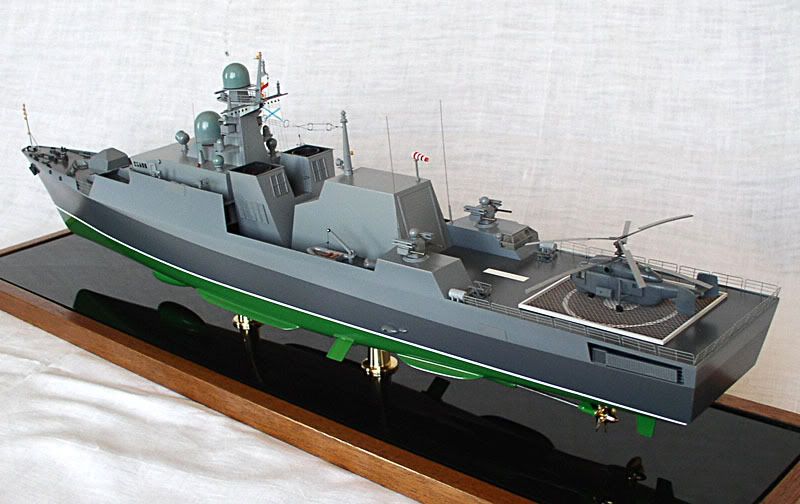

hình mô phỏng :

nếu cải tiến thay bằng club-s phóng thẳng đứng :

phía sau là 2 panma :

tạm ổn ,nhưng phía trứơc không có hệ thống bảo vệ tầm gần có cách nào thêm 1 AK-630 ở phía trước thì tuyệt

thế nên em mới bảo là ngâm cứu xem bố trí lại hệ thống phóng tên lửa thẳng đứng xem đặt theo hàng ngang gay hàng dọc hay là hình vuông để tại diện tích đặt ak-630 hay pamal mừ

hình thực tế em nó :

hình mô phỏng :

[/quote]
Đưa cái hình mô phỏng sai tè le rồi

So sánh với hình hai chiếc đang hoàn thiện thì mô hình này đúng là của ta rồi, trông đơn giản quá nhỉ. Tarantul cũng đã mang tới 4 bệ 16 tên lửa rồi còn gì.

hì hì ! em nó là tàu chỉ huy ,tác chiến chống ngầm là chính (của nhà vịt ) nên nhà em thấy không cần mang nhiều tên lửa ,nên chăng chỉ cần tăng cường phòng không ,và tầm xa tên lửa (CLUB_S ,BRAMOS, YAKHONT... ) như hình dưới đây chỉ cần thay tên lửa là xong ngay

@ evannalynch ! hì hì sorry nhà em nhầm

cái ổ đó là tên lửa gì bác thanhlethanh hỉ?bác có nắm thông tin về diện tích ở khoan trước của tàu ko bác,sao nghe nói cũng 2100T mừ em cảm giác thấy chật hẹp sao í
