Hình ảnh về các loại tàu chiến tàng hình trên thế giới

-------------------------------

-------------------------------

[/quote] @ gufoil ! hình như phiên bản X-35 tầm 260 km chỉ đạt khi phóng bằng mày bay và chưa thấy trang nào nói đã nâng cấp X-35 lên 260 km, nếu đã có tầm 260 km rồi thì không còn gì phải nghĩ nữa
vậy hai chiếc sắp đóng sẽ có khác ở hệ thống phòng không thanks bác !

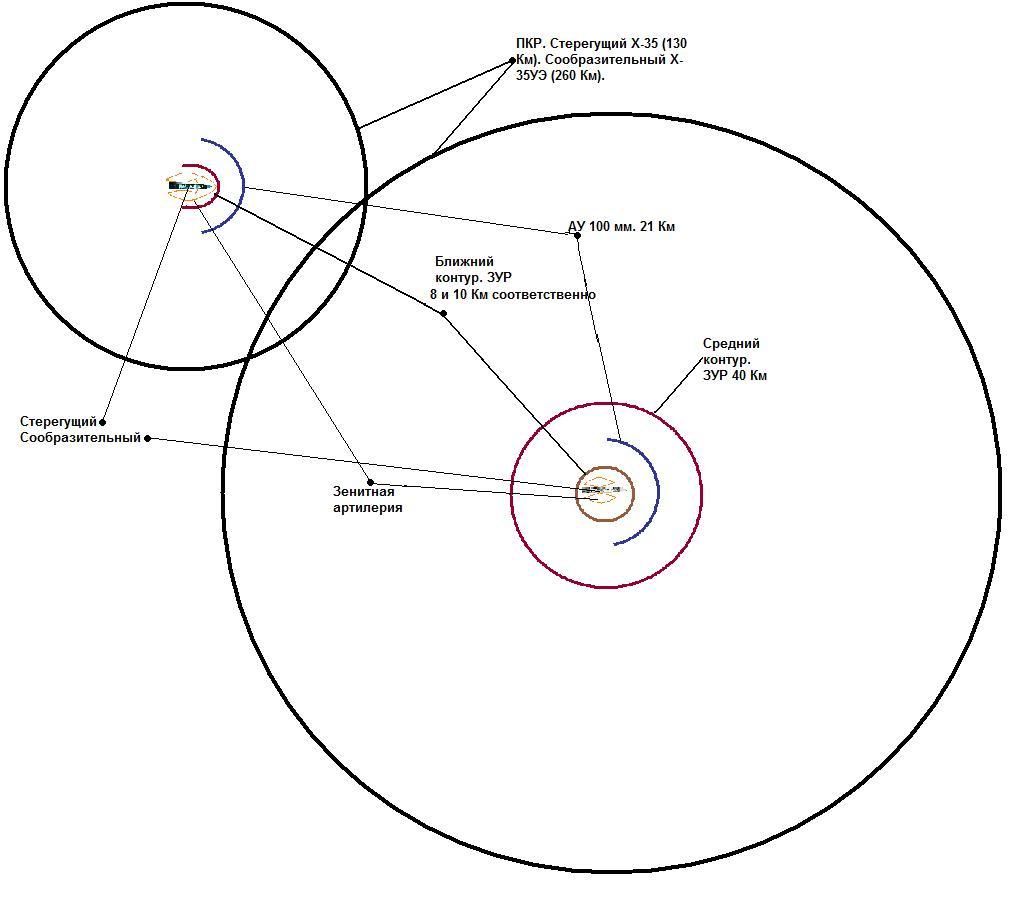

@ Spyder ! cái phía trước là cái 40km trên hình của bác dầu Gufoil! cấu hình như thế thì tuyệt cú mèo !

một lớp tàu của đài -loan:


Thủy thủ đòan : 134 (including 15 officers)
Dài : 125m
Rộng : 15.4m
Mớn nước : 4m
Tốc độ : 25kt
Tầm họat động : 7,000 miles at 15kt
Hệ thống dữ liệu chiến đấu : Thales TACTICOS
Hệ thống vũ khí : 2 x EADS Najir mk 2 optronic directors
Trực thăng : 1 x S-70C
Tên lửa chống tàu : 2 x 4-cell launchers for Hsiung Feng II missiles
Tên lửa phòng không : 1 x 4-cell launcher for Sea Chaparrel missile
Súng : 1 x Oto Melara 76mm mk 75 gun
2 x Bofors 40mm guns
1 x 20mm Phalanx mk 15 close-in weapon system
Ngư lôi : 6 x 324mm mk 32 tubes, mk 36 torpedoes
Ra da phòng không và mặt biển : Thales DRBV-26D, D-band
Ra da mặt biển : Thales Triton G, G-band
Ra da kiểm sóat bắn : 2 x Thales Castor IIC, I/J-band
Hệ thống kết nối thực thăng : 2 x Thales 2OV90, I-band
Cảm biến (sonar) : Thales Spherion B bow mounted
Thales ATAs (V)2 towed array
Tác chiến điện tử : ESM/ECM Thales DR 3000S
Mồi nhiệt : 2 x EADS Dagaie chaff launchers
Lọai động cơ: CODAD
Động cơ: 4 x SEMT-Pielstick 12 PA6 V 280 STC diesels, 17.08MW

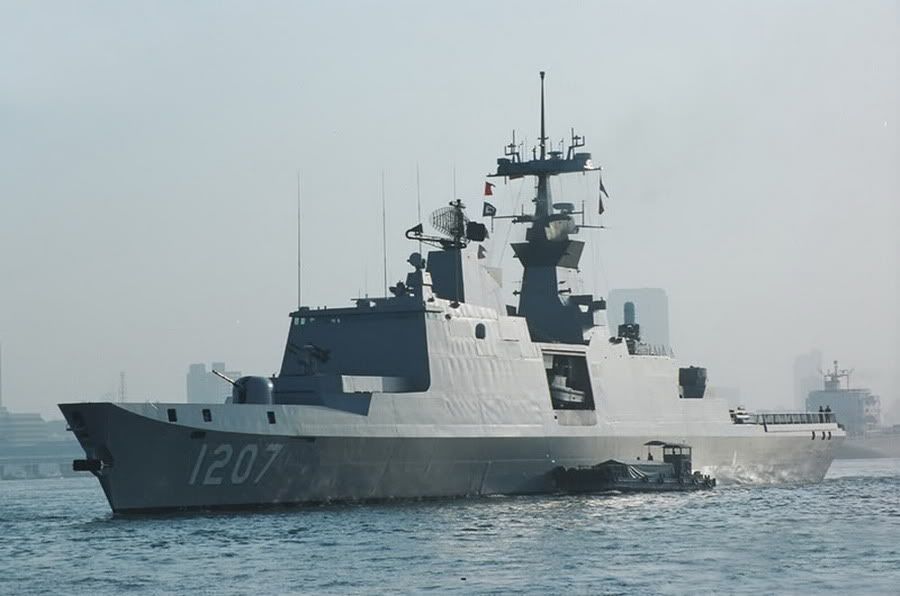

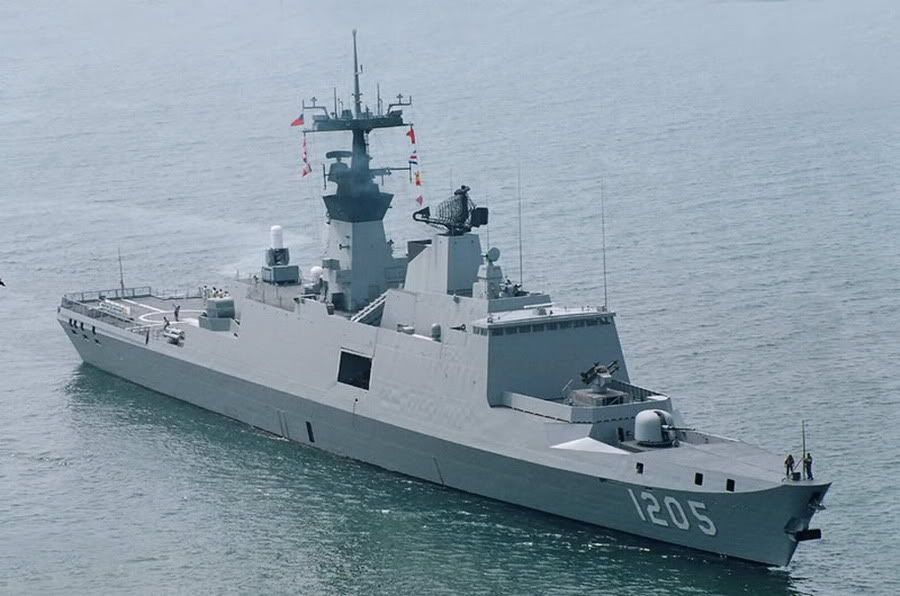

Mới nhìn cứ nhầm với LaFayette của Singapore, em mới tìm và được biết con này là PFG-1202 Kang Ding class cũng thuộc lớp LaFayette của Pháp được Đài Loan ký HĐ mua 6 chiếc vào năm 1992, nhận chiếc cuối cùng vào năm 1996 và biên chế cho Hải quân năm 1998.
Tên lửa phòng không Sea Chaparrel được gắng trước mũi tàu:


1 pháo phòng không 20mm Phalanx Mk 15 Mod 2:

Pháo hạm Oto Melara 76mm:

2 pháo Bofor 40mm:

8 tên lửa chống hạm Hsiung Feng II AshM tầm 160 km :

Radar điều khiển hỏa lực Castor IIC I/J-Band:

Radar tìm kiếm trên không và mặt biển Thales DRBV-26D D-band:

Hình ảnh các Radar Thales Triton G G-band tìm kiếm mặt nước và radar Thales Castor IIC I/J-Band:

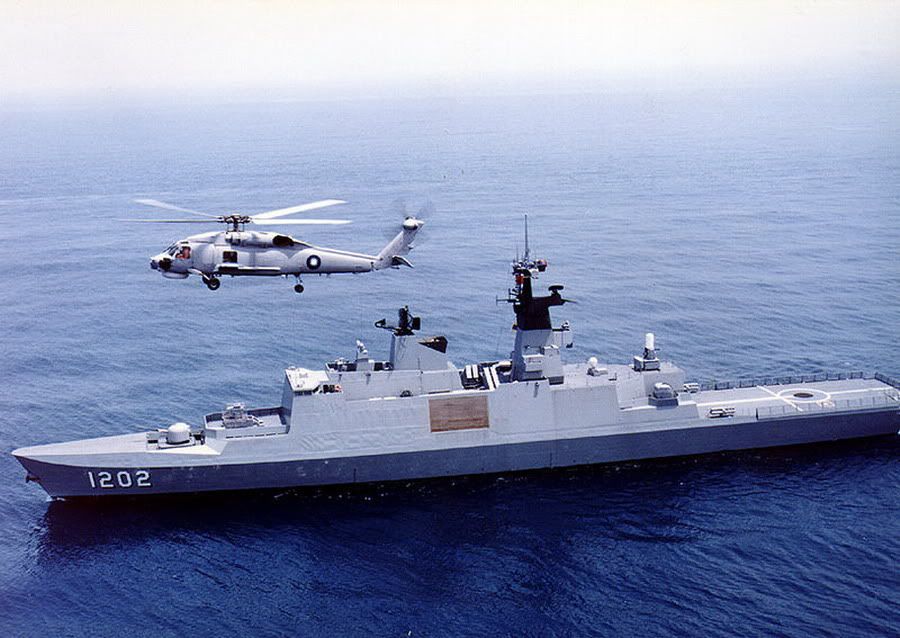

-lớp Kang Ding Class (La Fayette Class) tàu khu trục được chế tạo cho Hải quân Đài Loan. Năm 1992, chính phủ Đài Loan ký hợp đồng với nhà thầu chính Thales (trước đây là Thomson CSF), bố trí để đóng mới sáu chiếc tàu. Vũ khí được lắp ráp tại Đài Loan, SB Kaohsiung là tổng công ty lắp ráp .
-Các tàu khu trục đã được đóng tại nhà mày đóng tàu Hải quân Lorient (thuộc DCN của Pháp ). Chiếc tàu đầu tiên, Kang Ding, đến căn cứ hải quân Đài Loan Tsoyng tháng năm 1996, tàu khu trục cuối cùng, Chan Te, đã được hạ thủy trong tháng tám năm 1996, và phục vụ trong Hải quân Trung Hoa Dân Quốc trong tháng 1 năm 1998.

các tàu bao gồm : Kang Ding (1202), hạ thủy tháng sáu năm 1996, Si Ning (1203), tháng 8 năm 1996, Wu Chang (1205), tháng 12 năm 1997, Di Hua (1206), than 8 năm 1997, Kun Ming (1207), tháng 8 năm 1998 và Chen Te (1209), tháng 1 năm 1998.
-Các tàu khu trục Kang Ding được thiết kế theo mô hình La Fayette Class, nhưng khác nhau ở cả hai cơ cấu và hệ thống vũ khí. khả năng chống tàu ngầm của nó đã được tăng cường và bổ sung đáng kể súng cũng đã được trang bị thêm . Con tàu được thiết kế để mang một Sikorsky S-70C (M) 1( máy bay trực thăng chống tàu ngầm). Con tàu có tải trọng 3.500 t và có kích thước 125m x 15.4mx 4M. Với tốc độ tối đa 25kt, nó có một tầm họat động 7.000 nm tại tốc độ 15kt. Con tàu có thủy thủ đòan 134 người , trong đó có 15 sĩ quan.
-Hệ thống dữ liệu chiến đấu là hệ thống Thales Tacticos; kiểm soát súng chính là hệ thống EADS Defence Systems & Defence Electronics Najir Mk 2 optronic.
-Con tàu được trang bị hai bệ bốn ống phóng -Hsiung Feng II được thiết kế dung để chống tàu ( surface-to-surface missiles). Hsiung Feng II dẫn đường quán tính với radar chủ động và hồng ngoại dẫn đường với tầm bắn 130km. hiện trang bị tên lửa phòng không Chaparral của Lockheed Martin, trong đó có một ra da dò tìm hồng ngoại và tầm bắn 9km. Súng chính là một Oto Melara 76mm / 62 mk chứa 75 đạn trong súng , với tốc độ 85 viên một phút có một tầm bắn 15km. Hai Bofors 40mm/70 cũng được trang bị nằm ở phía sau hai bên của tàu . các Weapon System (CIWS) (Raytheon / General Dynamics 20mm / 76 Phalanx mk 15 mod 2) bắn với tốc độ 3.000 vòng một phút với tầm bắn 1,5 km.
-Raytheon đã được một hợp đồng cung cấp các nâng cấp Phalanx Block 1A. Các cấu hình Block 1A tăng thêm đạn dược, một máy tính tốc độ cao và radar theo dõi ,tìm kiếm để nâng cao tầm phát hiện các mối đe dọa tên lửa chống tàu hiện đại. sáu ống phóng ngư lôi 324mm mk 32 (2 hàng mỗi hang ba ống ) được trang bị ngư lôi ATK (Alliant Techsystems) mk 36 mod 5.
-hệ thống phòng vệ điện tử bao gồm hai Sagem Sécurité Défense (trước đây là EADS Defence & Điện tử) Dagaie phóng chaff, và một ra ?"da cảnh báo Thales DR3000S, hoạt động ở các band Dvà K..
-hệ thống ra-da tìm kiếm được cung cấp bởi Thales radar Triton G, hoạt động ở băng tần-G. ra-da phòng không và chống tàu là Thales DRBV-26D radar, hoạt động ở băng tần-D, và radar điều khiển hỏa lực do hai Thales Castor IIC I / radar J-Band. Hai ra -da Thales (trước đây là Racal) 20V90 radar dẫn đường và kiểm soát cung cấp thông tin cho máy bay trực thăng.

-Sonars bao gồm các Thales Underwater Systems (trước đây là Thomson Marconi Sonar) ATAS array (V) 2 được kéo; và Thales Spherion B gắn trên mũi tàu ,sử dụng sóng siêu âm trung tần số.
-Con tàu được điều khiển bởi một hệ thống CODAD (Kết hợp Diesel và Diesel), tạo thành từ bốn động cơ SEMT-Pielstick 12 PA6 V 280 STC , mỗi động cơ diesel có công suất cao nhất 5200hp tại 1050rpm, hệ thống đẩy với hai trục.

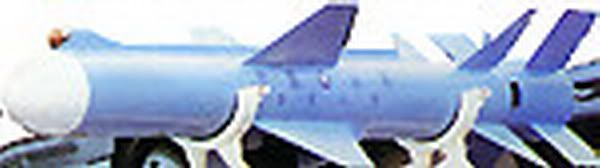

tên lửa Hsiung Feng II


em nó đang có dự án nâng cấp phòng không tầm gần bằng em này :

La Fayette Class Frigates Class Overview
Operated by: France as La Fayette Class
Taiwan (ROC) as Kang Ding Class
Saudi Arabia as Al Riyadh Class (modified)
Singapore as Formidable Class (modified)
Names: France; La Fayette F-710, Surcouf F-711, Courbet F-712, Aconite F-713, Guépratte F-714
Taiwan (ROC); Kang Ding 1202, Si Ning 1203, Kun Ming 1205, Di Hua 1206,
Wu Chang 1207, Chen Te 1208
Saudi Arabia; Al Riyadh 812, Makkah 814, Al Dammam 816
Singapore; Formidable 68, Intrepid 69, Steadfast 70, Tenacious 71, Stalwart 72,
Supreme 73
Builder: DNC
Lorient, France
Length: 407'' 5" La Fayette and Kang Ding Class
442'' 9" Al Riyadh Class
376'' 6" Singapore Class
Beam: 50'' 5" La Fayette and Kang Ding Class
56'' 4" Al Riyadh Class
53'' 4" Formidable Class
Draft: 19'' 4" La Fayette Class
18'' Kang Ding Class
13'' 5" Al Riyadh Class
19'' 6" Formidable Class
Displacement: 3,600 (Full) La Fayette Class
3,800 (Full) Kang Ding Class
4,500 (Full) Al Riyadh Class
3,200 Formidable Class
Speed: 25 knots
Range: 9,000 @ 12 knots
Armament: La Fayette Class (France)
1 x 3.9"/50 Mod 68 CADAM
2 x 20mm Giat 20F2
2 x 12.7mm machine guns
8 x MM40 Block II Exocet SSM
2 x 8 cell SAM CN-2 Launchers
1 x Aerospatiale AS565 Panther helicopter
Kang Ding Class (Taiwan ROC)
1 x 76mm/62 OTO Melara rapid fire
1 x 20mm/76 Mk15 Hughes Vulcan Phalanx
2 x 40mm/70 Bofors
2 x 20mm Type 75
6 x 13"/324mm torpedo tubes
4 x Hsiung Feng II missile launchers
1 x Sea Chaparral quadruple launcher
1 x Sikorsky S-70C helicopter
Al Riyadh Class (Saudi Arabia)
1 x 76mm/62 OTO Melara rapid fire
2 x Giat 20mm 15b
2 x 12.7mm machine guns
4 x 21"/533mm torpedo tubes (aft)
8 x MM40 Block II Exocet SSM
2 x 8 cell Aster 15 VLS Eurosam SAAM
1 x Aerospatiale SA 365 Dauphin helicopter
Formidable Class (Singapore)
1 x 76mm/62 OTO Melara rapid fire
2 machine guns
Harpoon Missiles
Aster SAM Missiles
A244 Torpedoes
1 x Sikorsky S-70B helicopter
France
Name Keel Laid Down Launched Commissioned
La Fayette F-711
Dec. 15, 1990 June 13, 1992 Mar. 22, 1996
Surcouf F-711
July 6, 1992 July 3, 1993 Feb. 7, 1997
Courbet F-712
Sept. 15, 1993 Mar. 12, 1994 Apr. 1, 1997
Aconit F-713
Aug. 5, 1996 June 8, 1997 June 3, 1999
Guépratte F-714
Oct. 1, 1998 Mar. 3, 1999 Nov. 2001
Taiwan (Republic of China)
Name Keel Laid Down Launched Commissioned
Kang Ding 1202 August 1, 1993 March 12, 1994 May 24, 1996
Si Ning 1203 March 28, 1994 November 5, 1994 October 12, 1996
Kun Ming 1205 November 7, 1994 May 13, 1995 February 26, 1997
Di Hua 1206 July 1, 1995 November 26, 1995 August 8, 1997
Wu Chang 1207 July 1, 1995 November 26, 1995 December 16, 1997
Chen Du 1208 December 27, 1995 August 2, 1996 March 19, 1998

Saudi Arabia
Name Keel Laid Down Launched Commissioned
Al Riyadh 812 1999 August 2000 July 2000
Makkah 814 2000 July 20, 2001 2003
Al Dammam 816 2001 2002 2004

Singapore
Name Keel Laid Down Launched Commissioned
Formidable 68
Nov. 14, 2002 Jan. 7, 2004 May 5, 2007
Intrepid 69
Mar 8, 2003 July 3, 2004 Feb. 5, 2008
Steadfast 70
N/A Jan. 28, 2005 Feb. 5, 2008
Tenacious 71 N/A July 15, 2005 Feb. 5, 2008
Stalwart 72 N/A Dec. 9, 2005 N/A
Supreme 73 N/A May 9, 2006 N/A

@ gufoil ! hình như phiên bản X-35 tầm 260 km chỉ đạt khi phóng bằng mày bay và chưa thấy trang nào nói đã nâng cấp X-35 lên 260 km, nếu đã có tầm 260 km rồi thì không còn gì phải nghĩ nữa
vậy hai chiếc sắp đóng sẽ có khác ở hệ thống phòng không thanks bác !
@ Spyder ! cái phía trước là cái 40km trên hình của bác dầu Gufoil! cấu hình như thế thì tuyệt cú mèo !
[/quote]
URAN có phiên bản 3M24M1 (xuất khẩu là 3M24E1) có tầm bắn là 250km và có khả năng tấn công các mục tiệu trên bô do có trang bị GPS hoặc GLONASS bác à. Loại này đã được bán cho Ấn Đô và trang bị cho Project 15 Delhi class. Không biết Gepard VN có được trang bị loại này không.
"The vessels will be retrofitted with the GLONASS-steered, land-attack 3M24E1 Uranium AShM at a later date. The 3M24E1 AShM - export variant of the 3M24M1 - has more fuel, which extends range to 250 km"
Link: http://www.indian-military.org/navy/ships/destroyers/262-type-15project-15-delhi-class-guided-missile-destroyer.html

URAN có phiên bản 3M24M1 (xuất khẩu là 3M24E1) có tầm bắn là 250km và có khả năng tấn công các mục tiệu trên bô do có trang bị GPS hoặc GLONASS bác à. Loại này đã được bán cho Ấn Đô và trang bị cho Project 15 Delhi class. Không biết Gepard VN có được trang bị loại này không.
"The vessels will be retrofitted with the GLONASS-steered, land-attack 3M24E1 Uranium AShM at a later date. The 3M24E1 AShM - export variant of the 3M24M1 - has more fuel, which extends range to 250 km"
Link: http://www.indian-military.org/navy/ships/destroyers/262-type-15project-15-delhi-class-guided-missile-destroyer.html
[/quote]biết đâu lộn trong cái đống ural của nhà mình có 1 ít loại này củng nên,em tính luôn cả Gẻ đấy nhá
Được armycorp sửa chữa / chuyển vào 08:30 ngày 20/05/2010

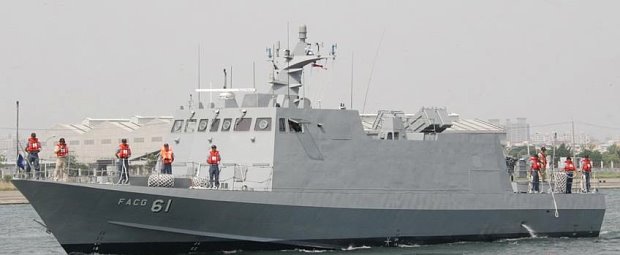

Tiếp theo là lớp tàu cao tốc tàng hình Kuang Hua VI cũng của Đài Loan:

Ngày 18/5/2010, Đài Loan đã biên chế các tàu chiến mang tên lửa sử dụng công nghệ tàng hình đầu tiên nhằm tăng cường khả năng phòng thủ để đối phó với đối thủ Trung Quốc. Liên đội gồm 10 tàu chiến mang tên lửa điều khiển này, được các nhà quân sự hàng đầu xem là một cải tiến lớn đối với lớp tàu Seagull của Đài Loan, đã gia nhập Hải quân Đài Loan tại căn cứ hải quân Tsuoying thuộc phía nam đảo này.
Kuang Hua VI class là một loại tàu tuần tra tên lửa mới được đưa vào trang bị cho Hải quân Trung Hoa Dân Quốc (Đài Loan). Kuang Hua được thiết kế nhằm thay thế cho các tàu Hai Ou class đã phục vụ trong Hải quân Đài Loan hơn 20 năm qua.Hợp đồng sản xuất 30 tàu tên lửa VI đã Kuang Hua được trao cho Tổng công ty CSBC, Đài Loan (sau đó là Tổng công ty Đóng tàu, CSBC) vào năm 2003. Nguyên mẫu FACG-60 (Fast Attack Craft, hướng dẫn tên lửa) đã được đưa ra giới thiệu vào năm 2003.
Các tàu được biên chế hôm 18/5 là lô đầu tiên gồm 12 chiếc được bàn giao cho hải quân nước này. Theo kế hoạch họ sẽ nhận được 18 chiếc tàu loại này nữa trước cuối năm 2011.

Thông số kỹ thuật:
Lưu lượng: 171 tấn
Chiều dài: 34,2 m
Ngang: 7,6 m
Mớn nước: 3 m.
Động cơ: động cơ diesel Tognum MTU Asia series 4.000.
Tốc độ: 33 knots (61 km / h)
Tầm hoạt động: 1.000 hải lý (2.000 km) ở tốc độ 12 knots (22 km / h)
Thủy thủ đoàn : 19 người.
Mồi bẫy:2 bệ phóng mồi bẫy AV-2 .
Hệ thống điện tử không thấy thông tin.
Vũ khí trang bị:
-1 pháo 20mm AA.
-2 súng máy x 7,62 mm GP T-74.
-2 bệ với 4 tên lửa chống hạm Hsiung Feng II AshM tầm 160 km

URAN có phiên bản 3M24M1 (xuất khẩu là 3M24E1) có tầm bắn là 250km và có khả năng tấn công các mục tiệu trên bô do có trang bị GPS hoặc GLONASS bác à. Loại này đã được bán cho Ấn Đô và trang bị cho Project 15 Delhi class. Không biết Gepard VN có được trang bị loại này không.
"The vessels will be retrofitted with the GLONASS-steered, land-attack 3M24E1 Uranium AShM at a later date. The 3M24E1 AShM - export variant of the 3M24M1 - has more fuel, which extends range to 250 km"
Link: http://www.indian-military.org/navy/ships/destroyers/262-type-15project-15-delhi-class-guided-missile-destroyer.html

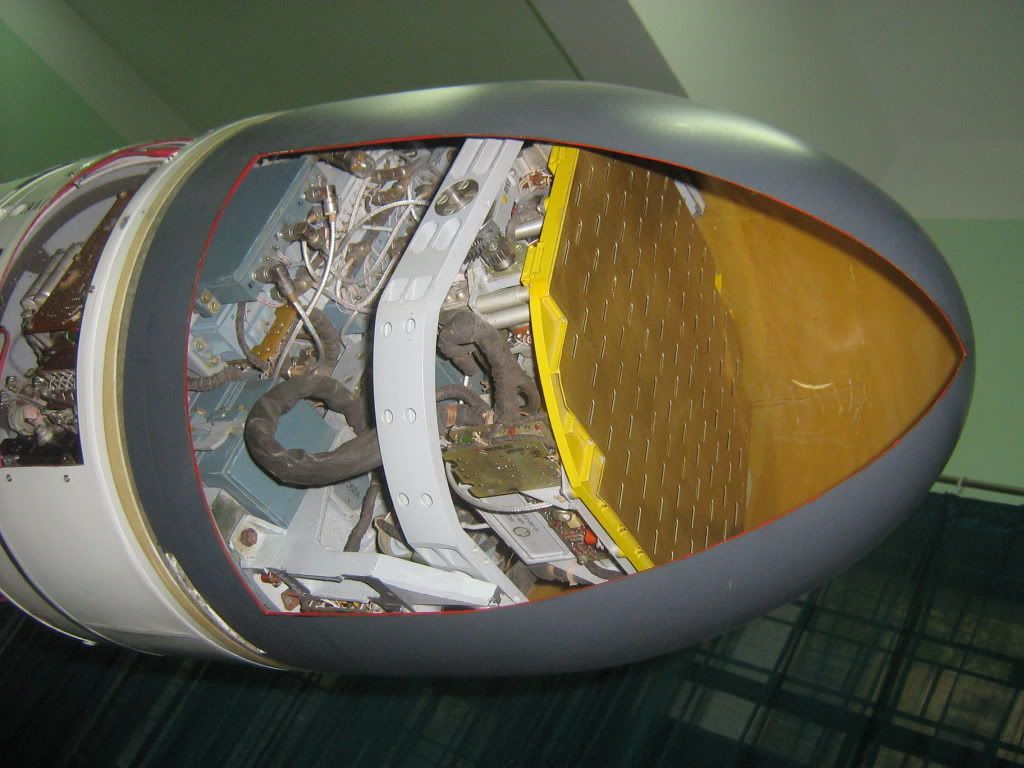

HÌ HÌ ! thanks bác Condor ! , đối với uran -e nhà ta đã nghiên cứu kỹ lắm rồi :


còn đây là clip thử nghiệm của em nó ,khi chạm mục tiêu độ cao chỉ từ 2-2.5m cực thấp :
để so sánh xem em của nauy khi chạm độ cao hơn nhiều (em hiện đại nhất nhé ) :
