Hình ảnh về các loại tàu chiến tàng hình trên thế giới

Tóm tắt về con đời trước của con trên, Tàu khu trục Type 052B lớp Quảng châu của Trung Quốc:

Tàu khu trục Type 052B thuộc lớp Quảng Châu (Tên hiệu NATO: Lư Dương I ) là một loại tàu khu trục tên lửa đa chức năng được sản xuất bở Trung Quốc . Hai tàu đã được đóng là Quảng Châu (168) và Vũ Hán (169) và được đưa vào trang bị cho hải quân Trung quốc trong tháng bảy năm 2004. Lớp tàu khu trục này có thân tàu tàng hình và các hệ thống phòng không khu vục mạnh nhằm cải thiện điểm yếu lớn trên các tàu trước đây được thiết kế bởi Trung Quốc. Những con tàu này là đại diện cho một bước tiến lớn và phản ánh tiềm lực của PLAN.
Tàu tàu khu trục tên lửa đa chức năng Type052B đầu tiên được Trung Quốc xây dựng có khả năng phòng không khu vực khá tốt. Các Type 052B được xây dựng với công nghệ đáng kể trong đó có sử dụng hệ thống tên lửa phòng không do Nga chế tạo 9M38 Buk-M1-2 (NATO tên mã là: SA-N-12 Grizzly) , một hệ thống phòng không cực kỳ hiệu quả với tầm 38km. Hầu hết các nhà phân tích quân sự mong đợi lớp Quảng Châu sẽ ngang như tàu khu trục lớp Sovremenny Nga về hiệu suất chung.
-Thiết kế trưởng của lớp Quảng Châu: Ông Pan Jingfu.
Thiết kế thân tàu kết hợp độ dốc các bên làm giảm sự phát hiện của radar đối phương với thân bên ngoài của tàu . Đồng thời, bề mặt vỏ tàu được phủ lớp sơn hấp thụ radar, trang bị các thiết bị làm mát để giảm bớt tính năng hồng ngoại của con tàu đối với radar. Tàu có một sàn đáp ở đuôi và 1 hanga để chứa một máy bay trực thăng chống ngầm Ka-28.
Thông số kỹ thuật của tàu:
-Chiều dài - 153 mét
-Sườn ngang tàu: - 16,5 mét .
-Trọng lượng đầy tải: gần 7.000tấn
-Tốc độ - 30 hải lý / h
-Hải đoàn: 250 người.
-Động cơ tàu: 2 x Zorya-Mashproekt DN80-tua bin khí
2 x MTU Friedrichshafen 12V 1163TB83 động cơ diesel
Hệ thống dữ liệu chiến đấu: Hệ thống xử lý thông tin ZKJ-7 của Viện 709(tốc độ xử lý: 100 MB / s).Liên kết dữ liệu : hệ thống HN-900.Truyền thông thông tin : Hệ thống SNTI-240 SATCOM
Được tombuys sửa chữa / chuyển vào 10:04 ngày 25/05/2010

-Radar:

Type 052B sử dụng một radar tìm kiếm phòng không Fregat-MAE-5 (Top Plate) 3D của Nga, gắn ở phía trên cùng của cột phía trước. Radar này có khả năng phát hiện mục tiêu bay cao ở tầm xa tối đa 230km và tầm 50km của các tên lửa bay sát mặt nước, khả năng theo dõi 40 mục tiêu cùng một lúc.
Bốn radar MR90 Front-Dome điều khiển hỏa lực cho các tên lửa SA-N-12. Radar type A 344 điều khiển, kiểm soát súng chính. Một radar điều khiển hỏa lực bandstand-ASCM 83 cho các tên lửa YJ.
-Trang bị vũ khí:

+16 x tên lửa hành trình chống hạm cận âm YJ-83 SSM . Tên lửa có đầu đạn nặng 165kg với tầm phóng 180km. Hoặc thay đổi cấu hình bằng 16 tên lửa hành trình tấn công mặt đất HN-2

+48 x Shtil / SA-N-12 Grizzly. Một bệ đặt trên sàn tàu phía sau súng chính, một đặt phía trên Hanga chứa trực thăng. Tầm phóng tối đa 38km chống máy bay, 20km chống tên lửa hành trình.

+1 pháo100 mm. Pháo chính trên boong mũi tàu là một nòng pháo đơn 100mm được phát triển bởi Viện 713 trên cơ sở thiết kế pháo T100C Creusot-Loire của Pháp . Pháo này có khả năng sử dụng chống lại các mục tiêu trên biển, bộ và các mục tiêu trên không như máy bay và tên lửa tốc độ thấp, với tốc độ bắn tối đa 90 viên / phút. Pháo có thể được vận hành ở chế độ hoàn toàn tự động từ các hệ thống radarđiều khiển , từ hệ thống quan sát quang học, hoặc bằng tay.

+2 x 30 mm type 730 CIWS.Hai hệ thống pháo phòng không Type 730 do Trung quốc sản xuất được cài đặt tại vị trí 2 bên sườn giữa tàu. Type 730 có tốc độ bắn 4.600 ~ 5.800 viên / phút và tầm bắn tối đa là 3.000 m. Mỗi CIWS hoạt động độc lập nhờ radar kiểm soát hỏa lực 347G Type (EFR-1) có tầm 6km đối với mục tiêu trên không và một hệ thống điện quang học (theo dõi tầm 5 ~ 6km ) .

+2 x bệ phóng ngư lôi, mỗi bệ 3 ống phóng 324 mm sử dụng ngư lôi Yu-7 . Yu-7 mang một đầu đạn 45kg và có phạm vi hoạt động tối đa 7,3km với tốc độ tối đa là 28 hải lý /giờ. Độ sâu tìm kiếm / tấn công là 6 - 400m.
+2 x Type 87, 12 nòng 240 mm phóng rocket chống ngầm (dự trữ 36 đạn, đầu đạn nặng 34 kg với tầm phóng 1.200m).
+4 bệ x 18-726-4 Loại đạn mồi bẫy

+1 trực thăng chống ngầm Kamov Ka-28 hay Harbin Z-9C của Trung quốc

tầu hộ tống BGV tàng hình của Tung Cẩu:

hix.....mĩ nó vùa đem vào thử nghiệm con này xong thì trung quốc nó cũng bắt chước ngay

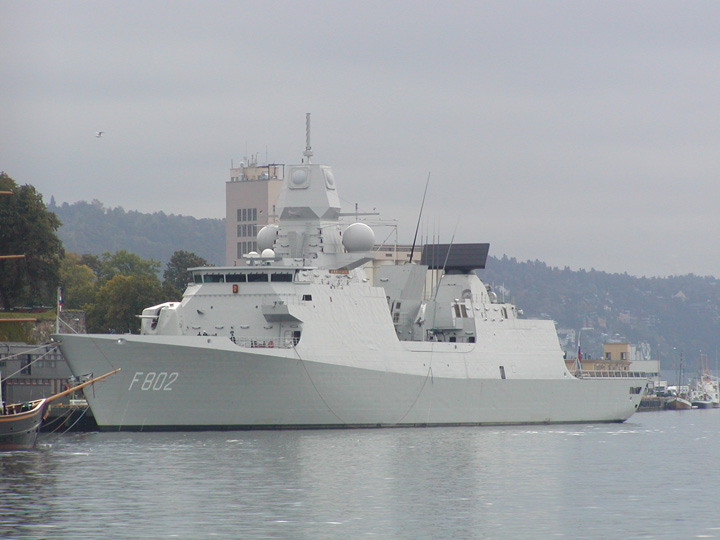

Một lớp khu trục phòng không tàng hình mới Dutch Frigate HNLMS De Zeven Provinciën (F802) của Hải quân Hoàng gia Hà Lan:

HNLMS De Zeven Provinciën (F802) là con tàu khu trục phòng không đầu tiên của lớp De Zeven Provinciën phục vụ trong Hải quân Hoàng gia Hà Lan vào năm 2002. Có ba tàu trong lớp này là HNLMS Tromp (F803), HNLMS De Ruyter (F804) và HNLMS Evertsen (F805) được thiết kế với sự hợp tác với Đức và Tây Ban Nha.
De Zeven Provinciën là con tàu thứ tám được biên chế vào lực lượng Hải quân Hoàng gia Hà Lan .
Tàu được xây dựng tại xưởng đóng tàu Hải quân Damen Schelde, thành phố Vlissingen . Thiết kế kết hợp công nghệ tàng hình cũng như radar mới tiên tiến của Hà Lan như radar SMART-L và APAR.

Thông số kỹ thuật của tàu:
Lưu lượng: 6.050 tấn (đầy tải)
Chiều dài: 144,24 m (473,228 ft)
Ngang: 18,80 m (61,679 ft)
Mớn nước: 5,18 m (16,9948 ft)
Động cơ đẩy: 2 trục cánh quạt, cánh quạt kiểm soát.
2 động cơ Wärtsilä 16V6ST diesel , mỗi động cơ 8,4 MW,
2 Rolls Royce Spey SM1C gas turbines, mỗi động cơ 18,5 MW
4 máy phát điện diesel GEC Alsthom Paxman , mỗi máy 1.650 kW
Tốc độ: 29kn
Tầm hoạt động: 4.000hải lý tại tốc độ + 18kn

Thiết bị cảm ứng và các hệ thống:
1 radar giám sát phòng không và mặt biển Thales Nederland SMART-L
1 radar tìm kiếm, theo dõi và hướng dẫn không và mặt biển Thales Nederland APAR (I-band)
1 radar hàng hải Decca NAV.

1 radar trinh sát hàng hải Thales Nederland (đánh chặn tầm thấp) tìm kiếm mặt biển.
1 hồng ngoại tầm xa Thales Nederland Sirius IRST và hệ thống theo dõi giám sát
1 hệ thống quang học Thales Nederland Mirador và hệ thống theo dõi giám sát
1 sonar Atlas Elektronik DSQS-24C tần số trung bình gắn trên thân tàu.
1 hệ thống MK XII IFF .
Hệ thống chiến tranh điện tử và mồi bẫy:
1 bộ Thomson Racal (nay Thales) Sabre ECM
4 máy phóng Sippican Hycor SRBOC MK36
1 ngư lôi mồi bẫy AN/SLQ-25

Trang bị vũ khí:
Vũ khí: 5 - 8 Mk41 hệ thống khởi động dọc với mỗi hệ thống gồm 8 ống phóng.
Vũ khí trang bị tiêu chuẩn: 8 x 4 Evolved Sea Sparrow và 32 tên lửa đất-đối-không SM-2 IIIA
Có thể được thêm một Bệ 8 ống phóng MK41 VLS
2 hệ thống pháo 6 nòng phòng không tầm ngắn Goalkeeper:

2 x4 tên lửa chống tàu Harpoon.
1 pháo Oto Melara 127 mm/54 khả năng chống tàu và chống máy bay.
2 súng máy Oerlikon Contraves 20 mm.
2 máy phóng ngư lôi kép MK32 Mod 9 sử dụng ngư lôi Raytheon MK46 Mod 5.
Hangar chứa máy bay cho 1 máy bay trực thăng AgustaWestland Lynx hoặc NH-90 .
Radar đa chức năng APAR:

Radar SMART-L:

Những tàu này được tối ưu hóa cho vai trò phòng không. Đối với vai trò này, tàu được trang bị một bộ cảm biến tiên tiến và các loại vũ khí. Các cảm biến chính là radar giám sát tầm xa SMART-L và radar đa chức năng APAR . SMART-L là một radar D-band giám sát phạm vi tầm xa trong khi APAR là một radar I-band phát hiện và bám sát theo dõi mục tiêu , có khả năng tìm kiếm và hướng dẫn tên lửa .

@ Tomboys ! hợp tác với Đức và Hà Lan vậy nó có liên quan gì với lớp F-100 và lớp F-124 không vậy bác

[yellow]"F124 Sachsen tương tự như tàu khu trục nhỏ lớp Provinciën của Hà Lan. Cả hai lớp Sachsen và lớp De Zeven Provinciën đều được dựa trên việc sử dụng một hệ thống phòng không chính được xây dựng xung quanh các radar APAR và SMART-L, tên lửa đất đối không SM-2 IIIA và Evolved Sea Sparrow"[/yellow]. Tàu này do Hà lan, Đức và Tây Ban Nha hợp tác sản xuất nên tàu Đức chỉ khác về ngoại hình thôi.
Được tombuys sửa chữa / chuyển vào 15:56 ngày 27/05/2010

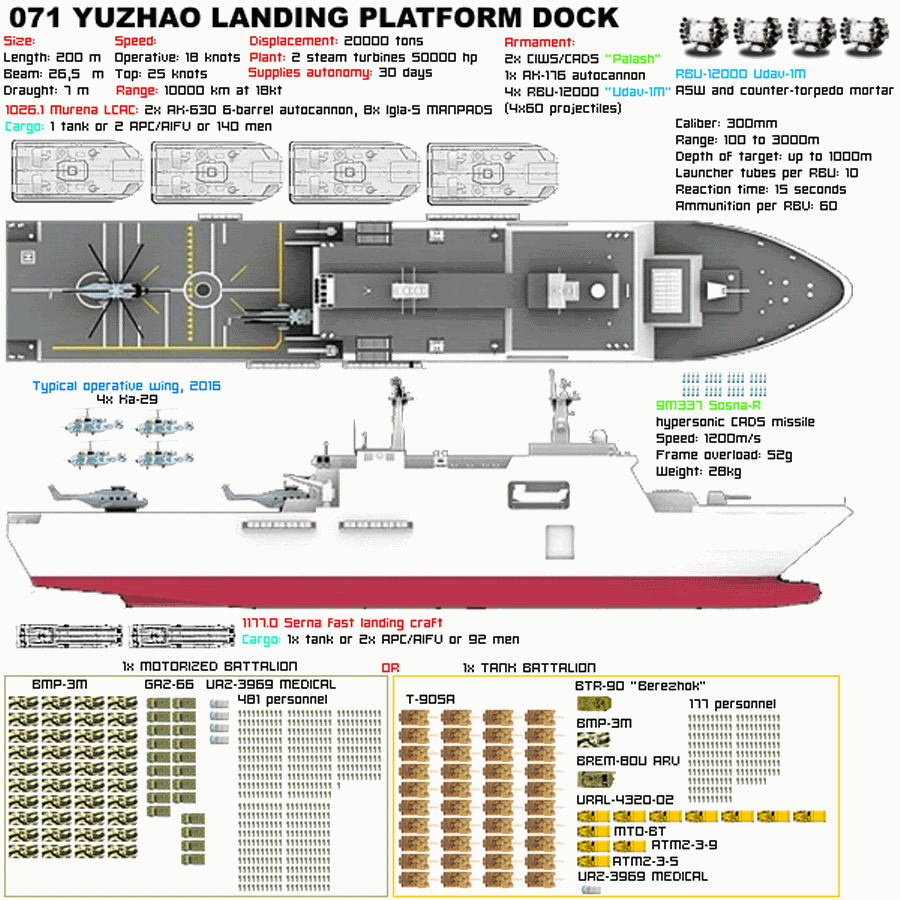

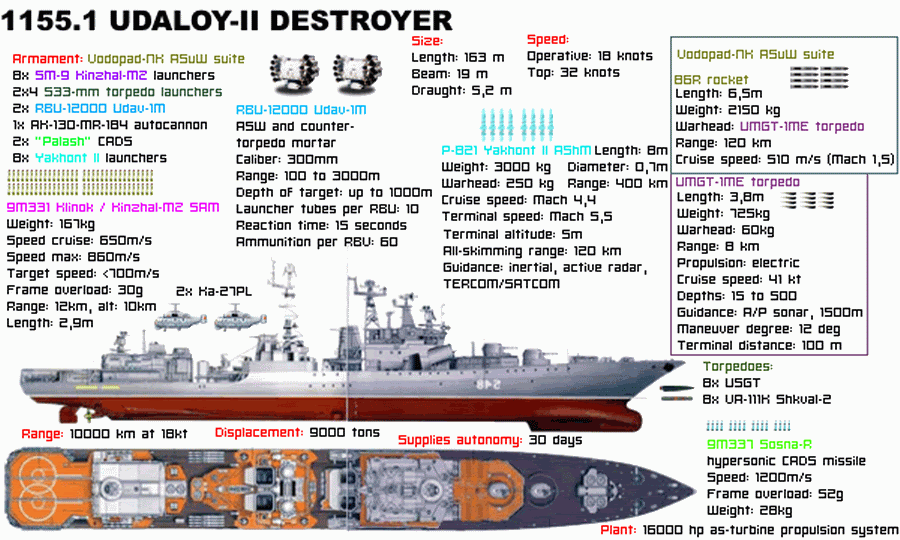

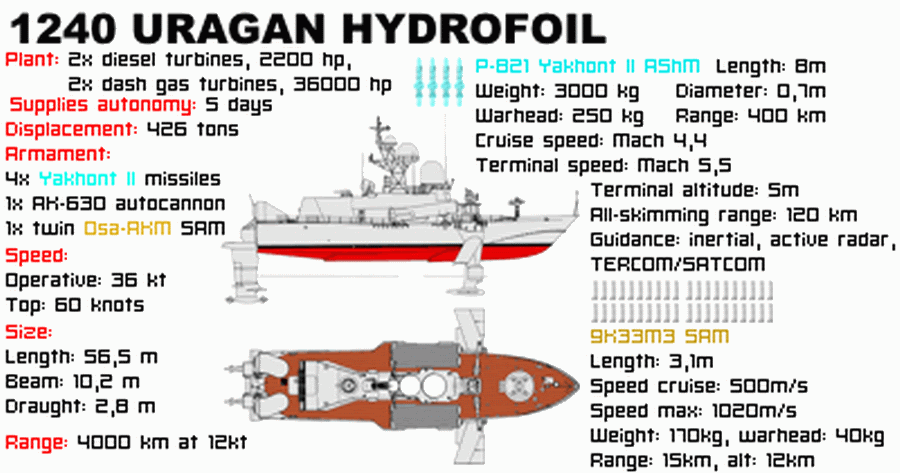

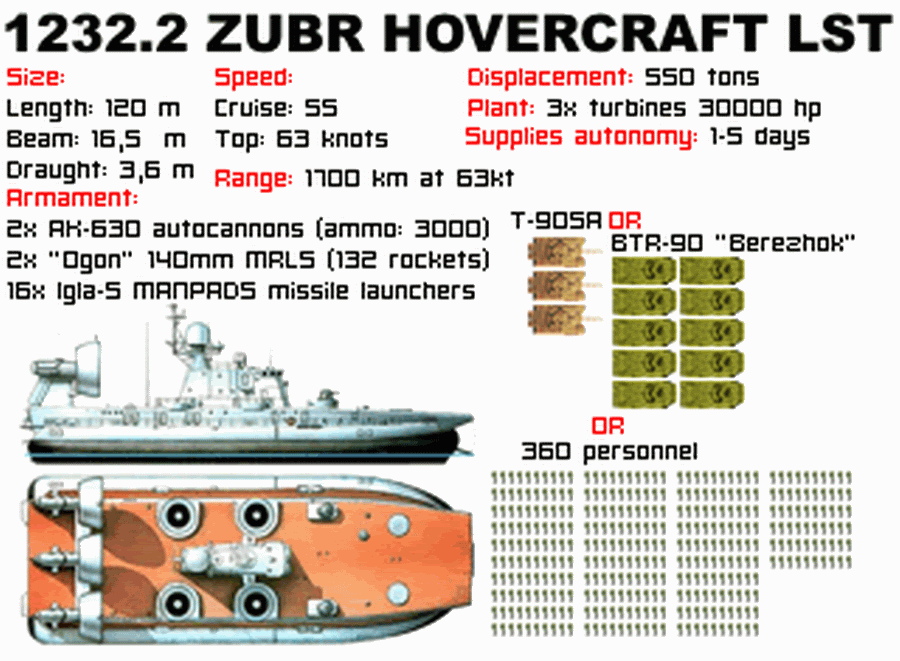

hì hì ! thanks bác tomboys ! ,điểm lại một số dự án của Nga về tàu từ to đến nhỏ ,từ nổi đến ngầm :

Con này khủng thế mà phòng không yếu nhỉ?
