Hình ảnh về các loại tàu chiến tàng hình trên thế giới

udaloy II mang được 64 quả Tor-m1 và 64 quả Kashtan tống cộng 128 quả đạn có thế đánh chặn tên lửa mà yếu hả bác, phòng không còn mạnh hơn cả Sov cúa Tàu nữa

hình ảnh mới nhất về tàu chiến lớp PREM ,chiếc đầu tiên của Pháp đang được hòan thiện :

Phần 1:
Tuầu tuần tra Heybeliada lớp Milgem-Thổ Nhĩ Kỳ:


Tàu hộ tống lớp MILGEM, tiếng Thổ là Milli Gemi (National ship), là tên của một trong hai chương trình tàu chiến quốc gia cùng với các dự án TF-2000 . Mục đích nhằm xây dựng một tàu chiến duyên hải bản địa đầu tiên với khả năng chiến đấu hiện đại , bằng cách sử dụng các nguyên tắc của công nghệ tàng hình trong thiết kế thân tàu. Tàu hộ tống đầu tiên lớp Milgem có tên F-511 TCG HEYBELİADA được bắt đầu khởi công vào ngày 26/7/2005.Lễ hạ thủy vào 27/9/2008 (tại thời điểm đó chiếc thứ 2 lớp MİLGEMF-512 TCG Buyukadahai cũng được khởi công và dự kiến sẽ được hoàn thành vào ngày 25/10/2010).F-511 TCG HEYBELİADA sẽ được thủ nghiệm toàn diện và dự kiến bàn giao cho Hải quân Thổ vào năm 2011. Tổng cộng sẽ có mười hai tàu chiến lớp MİLGEM (tám tàu hộ tống và bốn tàu khu trục nhỏ) sẽ được đóng cho Hải quân Thổ

Chiếc đầu tiên đã được hạ thủy:

Tám trong số mười hai tàu chiến lớp MİLGEM sẽ được đặt tên là lớp ADA và sẽ được phân loại như là tàu hộ tống, trong khi bốn chiếc còn lại trong số đó sẽ được đặt tên là F-100 và sẽ được phân loại như là tàu khu trục nhỏ.
Lớp F-100 sẽ có thân hơi lớn hơn và sẽ được trang bị với các hệ thống VLS Mk.41 và ESSM, cùng với các hệ thống khác bổ sung để cải thiện khả năng chiến đấu đa chức năng. Các Mk.41 VLS (hệ thống phóng thẳng đứng) có khả năng phóng các tên lửa RIM-66 Standard, RIM-162 ESSM và VL ASROC. Tàu khu trục nhỏ F-100 sẽ được sử dụng như là nền tảng để thử nghiệm cho các tàu khu trục mới lớp AAW của Hải quân Thổ Nhĩ Kỳ, được gọi là chương trình TF-2000. Các kinh nghiệm và bí quyết công nghệ đã đạt được với các dự án Milgem sẽ đóng vai trò quan trọng trong việc xác định các đặc tính thiết kế và quá trình phát triển của tàu khu trục lớp TF-2000 , cũng như việc lựa chọn của các hệ thống vũ khí và thiết bị sẽ được sử dụng trên các tàu. Hải quân các nước Canada, Pakistan, Ukraine và một số nước Nam Mỹ đã bày tỏ quan tâm đến việc mua tàu chiến lớp MİLGEM

Phần 2:
Tuầu tuần tra Heybeliada lớp Milgem-Thổ Nhĩ Kỳ:

-Tải trọng: 2.000 tấn; Chiều dài: 99,00 m; Ngang: 14,40 m; Mớn nước: 3,75 m; Động cơ đẩy: 1 động cơ tuốc bin khí, 2 động cơ diesel, 2 trục, 30.000 kW. Tốc độ tối đa: 29 + knots; Tầm hoạt động: 3.500 hải lý (6.480 km) ở tốc độ 15 knots với 10 ngày hoạt động độc lập; Hải đoàn 93 người.
Radar SMART-S Mk2:

-Thiết bị cảm ứng :
Hệ thống điều khiển hỏa lực: G-MSYS (GENESIS MİLGEM Savas Yönetim Sistemi). Radar tìm kiếm: SMART-S Mk2. Sonar: TBT-01 cảm biến: X-Band radar, radar điều khiển hỏa lực, radar dẫn đường, LPI radar, sonar. Các hệ thống thông tin liên lạc: SatCom, ECDIS / WECDIS, GPS, LAN. Hệ thống quản lý chiến đấu: GENESIS (Gemi Entegre Savas İdare Sistemi). Hệ thống điều khiển và kiểm soát tàu: EPKİS (Entegre Platform Kontrol ve İzleme Sistemi).
-Hệ thống điện tử và mồi bẫy: radar EW, hệ thống Laser / RF , thiết bị làm nhiễu chống tàu ngầm, DG, SSTD.

-Hệ thống vũ khí: 1 Súng x 76 mm Oto Melara (hướng dẫn bằng radar điều khiển hỏa lực và hệ thống điện-quang học).
+Aselsan 12,7 mm :

+2 x 12,7 mm Aselsan Machine Gun TEM ổn định Platform (hướng dẫn bằng Laser / IR / TV và các hệ thống điện quang học, chế độ tự động và bằng tay; Tên lửa đối hạm: 8 x Harpoon (hoặc RBS15 Mk.III, hoặc NSM).
+Hệ thống phòng không RAM:

Tên lửa phòng không: 21 x RAM (PDMS), Mk.41 VLS cho ESSM (lớpF-100 ).
Ngư lôi chống ngầm: 2 x 324 mm Mk.32 (mỗi bệ 3 ống phóng Mk.46). Trang bị 1 trực thăng
Seahawk S-70-B2 chống tàu ngầm, 1 UAV.

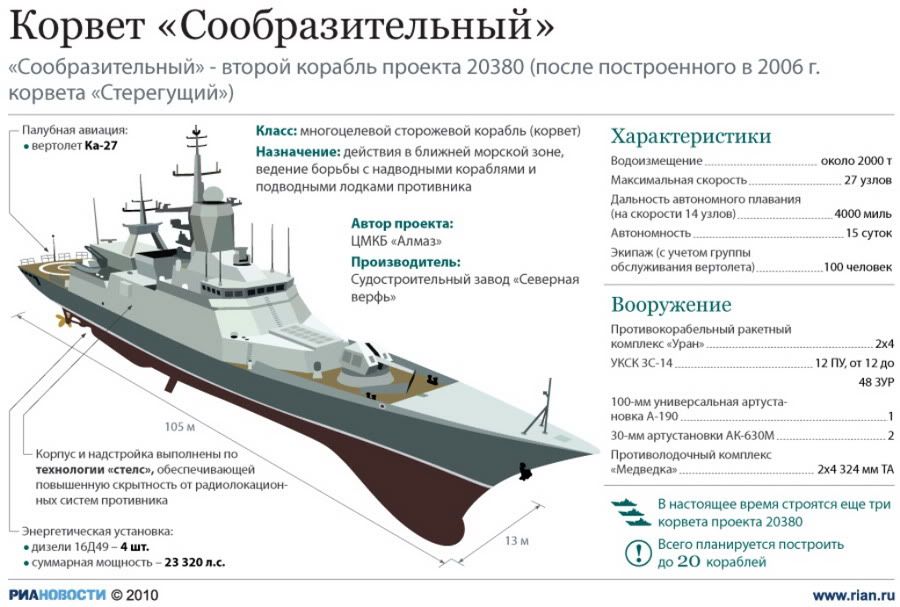

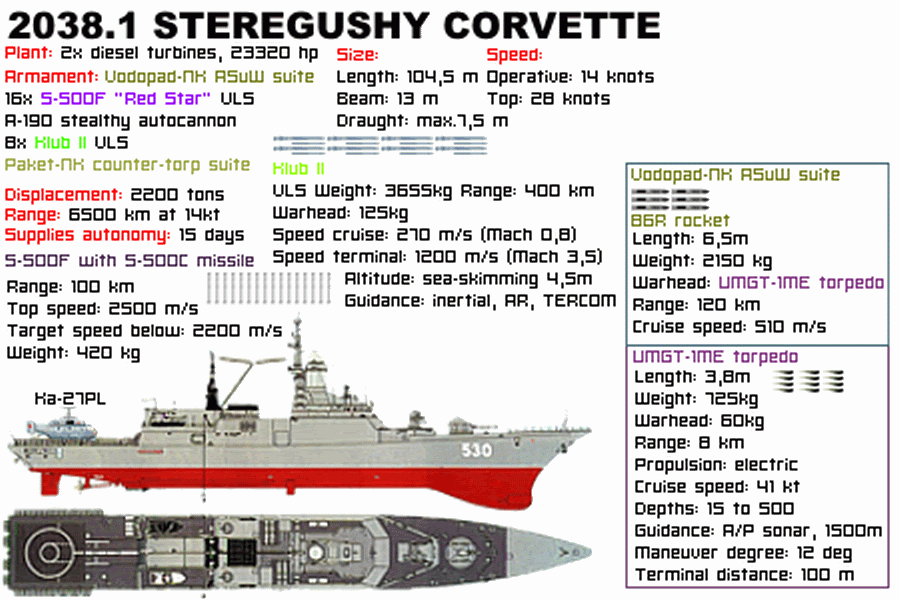

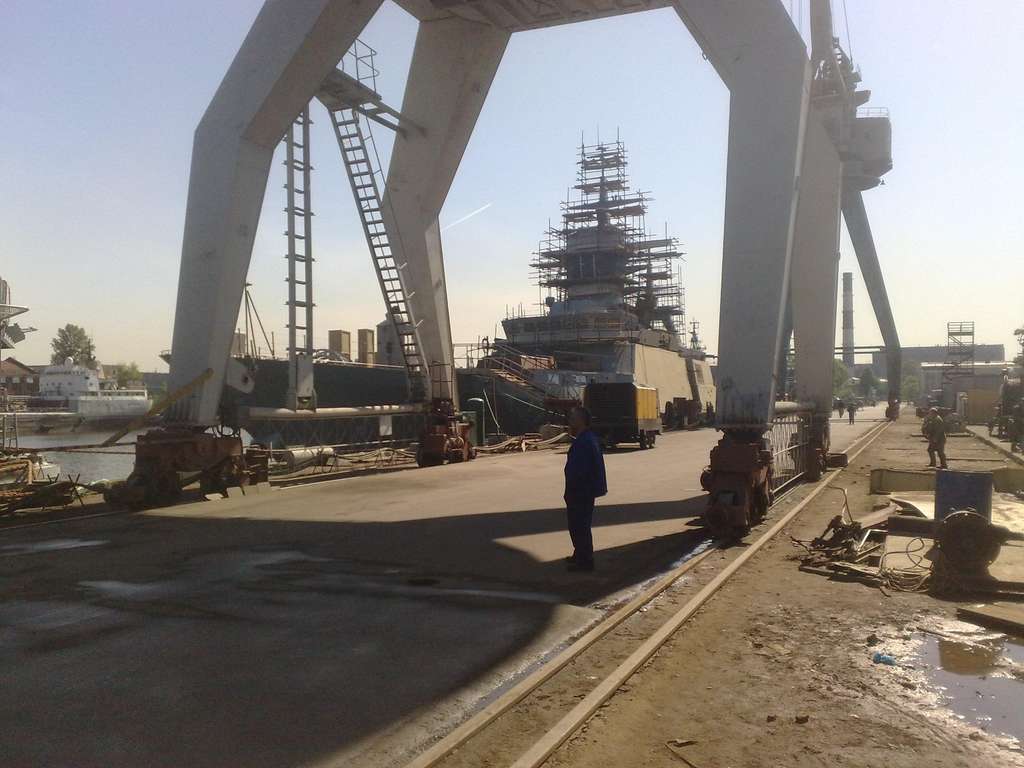

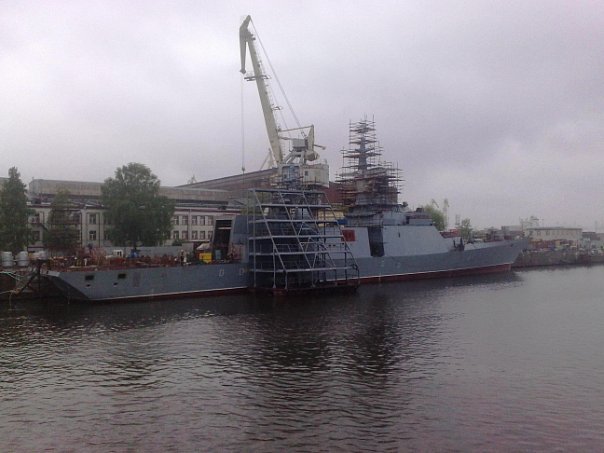

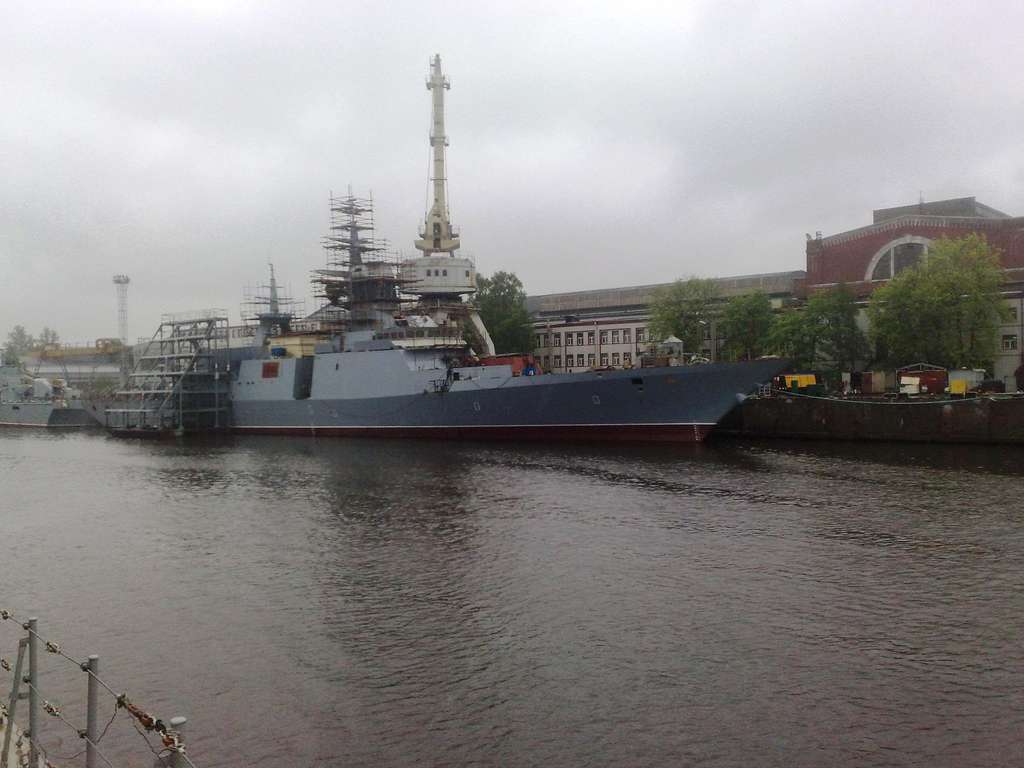

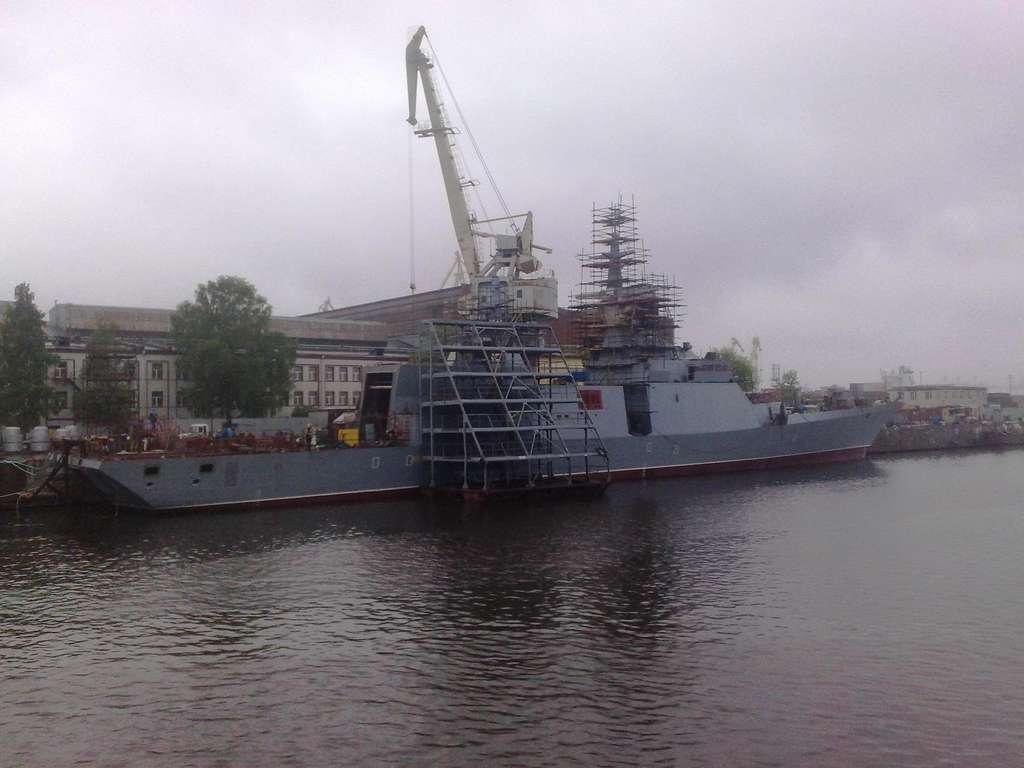

Nga tiếp tục đóng tàu tàng hình

@ Gufoil ! ảnh bị mất hết rồi bác ơi
nhà em làm nốt ảnh :

Từ năm 2008 tập đòan DCNS của pháp đã dưa ra một khái niệm lớp tàu mới tải trọng từ 3500-4500 tấn nhằm chinh phục thị trường tàu tàng hình , lớp FM-400 :
Phần cơ bản :

Cơ quan nghiên cứu DCNS của Pháp sau chương trình phát triển FREMM tiếp tục tung ra sản phẩm tàu khu trục nhỏ Modular 400 (FM 400) được dành riêng cho thị trường xuất khẩu. Gọi là để thay thế tàu khu trục tàng hình hiện tại La Fayette, Gowind mà Pháp đã xuất khẩu cho Đài Loan, Saudi Arabia, Singapore

FM 400 trong phiên bản cơ bản của nó (©: DCNS)

nhìn lại lớp FREMM

126 mét chiều dài và có chiều rộng 17,5 mét, gia đình FM 400 sẽ được chia thành bốn phiên bản chuyên ngành, có tải trọng giữa 3.500 và 4.500 tấn. Các tàu khu trục nhỏ sẽ dễ dàng tích hợp thành một lực lượng đặc nhiệm hải quân quốc tế, với tương thích của nó, tương thích với các tiêu chuẩn NATO.

Phiên bản được biết đến cho sử dụng chung (General Purpose) là phiên bản cơ bản bao gồm: tăng công suất so với Lafayette phục vụ trong Hải quân, Vũ khí trang bị tiêu chuẩn bao gồm một khẩu súng 76mm, Exocet MM40, tám hoặc 16-32 tên lửa phòng không phóng thẳng đứng . Các cảm biến chính tích hợp trong một tháp duy nhất, để đảm bảo tầm nhìn tối đa từ phòng điều khiển .
Một hệ thống khởi động nhanh chóng và thu hồi chiếc thuyền nhỏ (RIB) dự kiến từ các thanh ngang (phiên bản cải tiến của hệ thống hiện có trên La Fayette).

RIB theo sau (©: DCNS)

Các FM 400 có tất cả các phương tiện cho hàng không trang bị một máy bay trực thăng hạng nặng (NH90 hoặc Panther) và tính năng mới với một UAV trên không , UAV tàu ngầm.
Một tàu khu trục cơ bản, ba tàu khu trục chuyên ngành

phiên bản chống tàu ngầm FM 400 (ASW) có sonar thụ động tích cực, kéo và ống phóng ngư lôi.

phiên bản chống máy bay. Trong cấu hình này (AAW), FM 400 có một radar giám sát 3D và nhiều tên lửa Aster (15 hoặc 30), với một tầm bắn 70 km. Số lượng tên lửa có thể vượt qua 32.

Một biến thể thứ tư là cuối cùng đề xuất của DCNS trong lĩnh vực tấn công mặt đất (Land Attack). Trong trường hợp này, các tháp súng 76mm được thay thế bằng một tháp sung 127 mm, tăng khả năng phục vụ các lực lượng đặc biệt (biệt kích).

động cơ của nó, khớp nối xung quanh một động cơ diesel động cơ đẩy / tua bin khí (ba hàng) sẽ cho phép, tùy thuộc vào phiên bản, đạt tốc độ tối đa 25-29 hải lý / giờ. Có FM 400 cũng có thiết bị cho phép nó để hoạt động ngày và đêm (giám sát hồng ngoại, ống nhòm ban đêm, họat động đáp của trực thăng trong môi trường không có ánh sáng ...)

DCNS đã dựa vào công nghệ thực hiện trong các chương trình FREMM. Tàu được tự động hóa cao, do đó làm giảm phi hành đoàn của nó (tùy theo phiên bản là 80-110 người, tối đa chứa là 130 người), trên Lafayette (140 giường). Các FM 400 có một hệ thống trao đổi dữ liệu để truyền nhiều thông tin tức thời từ hệ thống khác nhau (hệ thống chiến đấu, hệ thống quản lý nền tảng ...) So với các thế hệ của Lafayette.


Thùng chứa có thể được thêm (©: DCNS)
Kiến trúc mở
Các FM 400 cũng hưởng lợi từ một kiến trúc "mở", cho phép phát triển hiện tại thông qua số lượng lớn sẵn có. Nó cũng được hoán đổi cho nhau với những khối lượng rằng con tàu có thể có sẵn trong một số phiên bản. Do đó, ở phía sau, các FM 400 cả hai có thể được trang bị với GDI, giả lập hoặc sonar kéo, mỗi cấu hình yêu cầu phải có máy móc cụ thể và chứa liên kết.
