Hình ảnh về các loại tàu chiến tàng hình trên thế giới

Shtil mà là tầm ngắn thì thằng ngố đúng ngu oài,
p/scon này option nâng cấp cũng dễ với VLS

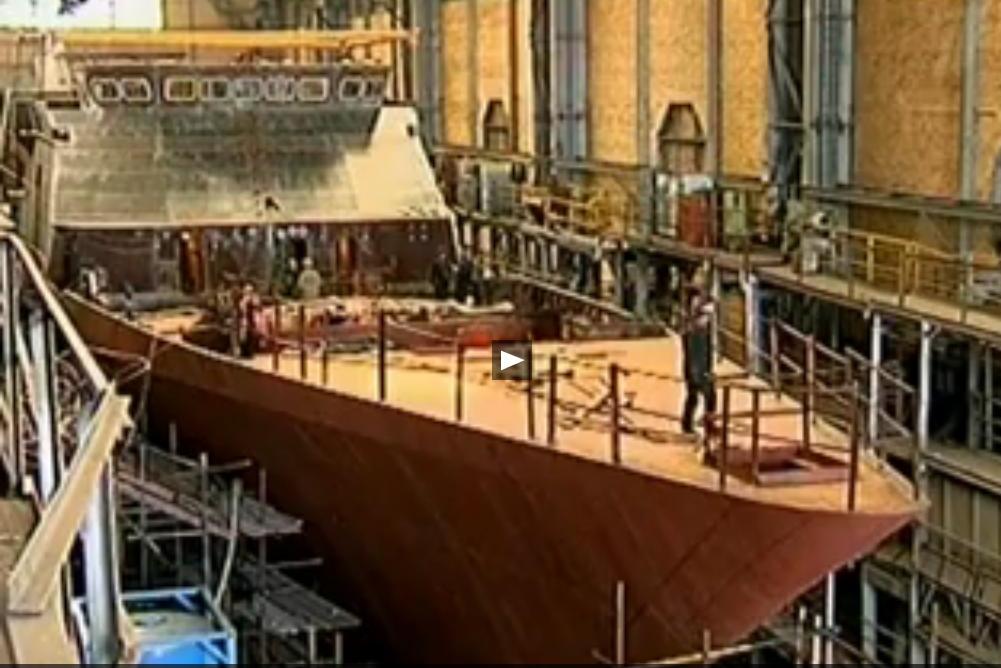

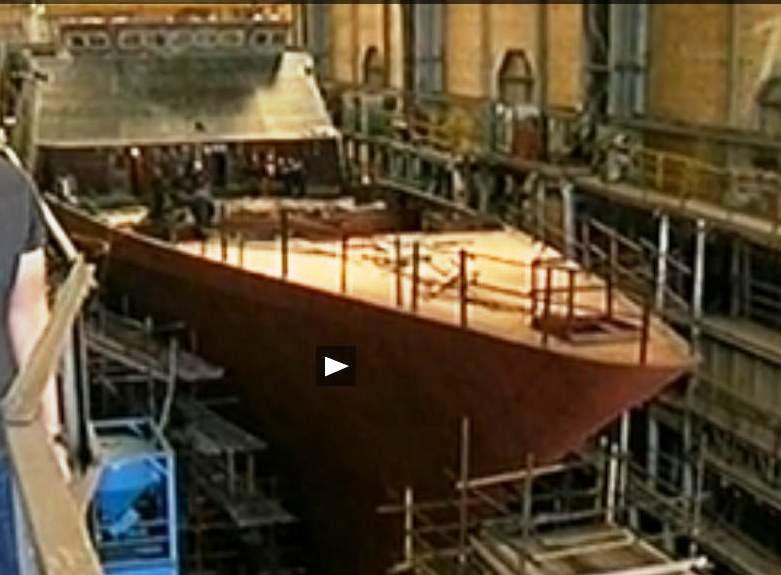

Nga tiếp tục đóng tàng hình

hình như là hình củ mấy chiếc 20380 ko bác hà

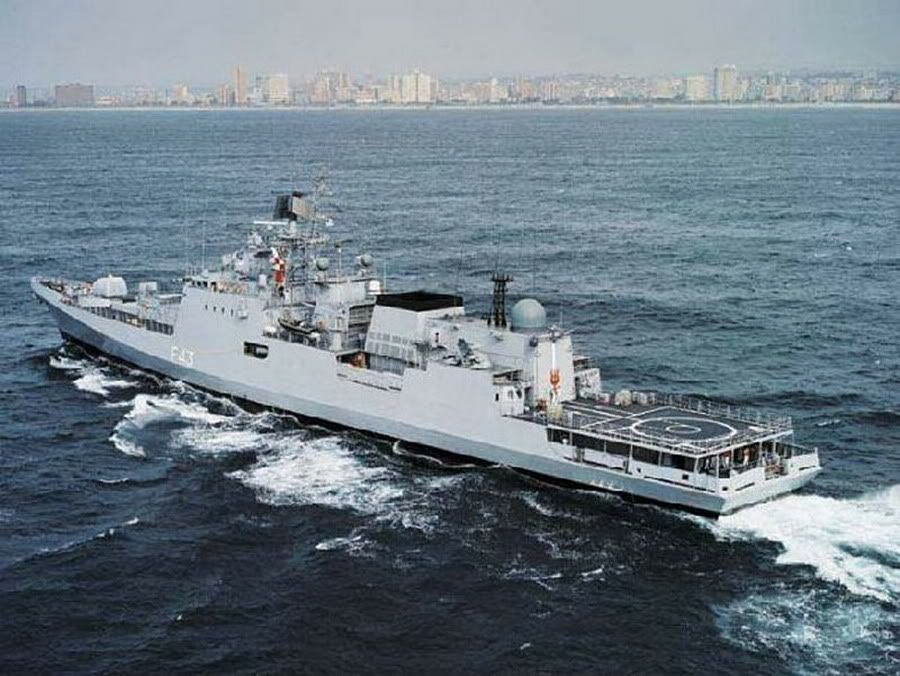

Lớp Talwar là một lớp tàu khu trục mới được thiết kế và xây dựng bởi Nga cho Hải quân Ấn Độ. Lớp Talwar là tàu khu trục tên lửa dẫn đường, còn được gọi là Type 1.135,6, có nguồn gốc từ tàu khu trục nhỏ lớp Krivak III của Nga. The Class Talwar có tải trọng 4.000 tấn và tốc độ 30 hải lý mỗi giờ và có khả năng tác chiến đa nhiệm nhưng thế mạnh là việc tìm kiếm và loại bỏ các tàu ngầm và tàu nổi lớn của đối phương .
Do việc sử dụng công nghệ tàng hình và một thiết kế thân tàu đặc biệt, giúp tàu giảm tín hiệu phản xạ ra-da (RCS) cũng như điện từ, âm thanh và hồng ngoại . Được trang bị cảm biến và hệ thống vũ khí do Nga chế tạo, các tàu khu trục nhỏ lớp Talwar là tàu hiện đại với khả năng cân bằng, có khả năng chống lại các tàu hiện đại của hải quân phương Tây. The Class Talwar có một vài hệ thống có nguồn gốc Ấn Độ chế tạo, bao gồm cảm biến sóng siêu âm chống tàu ngầm và hệ thống thiết bị liên lạc .

Lịch sư?
Ngày 17 Tháng Mười Một 1997, Nga và Ấn Độ đã ký một hợp đồng trị giá 1 tỷ USD cho ba tàu khu trục nhỏ lớp Krivak III đa mục đích. Hải quân Ấn Độ muốn thay thế khoảng trống được tạo ra bởi việc ngừng hoạt động của các tàu khu trục nhỏ lớp Leander và cho đến khi các dự án Class 17 (tàu khu trục nhỏ) được đưa vào phục vụ. Sau khi ký kết hợp đồng, Severnoye Văn phòng thiết kế đã bắt đầu bố trí thiết kế chi tiết và đóng tàu này, Baltisky Zavod của St Petersburg đã bắt đầu chuẩn bị cho xây dựng. Dự án liên quan đến khoảng 130 nhà cung cấp từ Nga, Ấn Độ, Anh, Đức, Đan Mạch, Belarus, Ukraine và các nước khác trong đó có hơn 30 tổ chức thiết kế ở St Petersburg .
Các tàu khu trục đầu tiên, INS Talwar sẽ được chuyển giao tháng 5 năm 2002, INS Trishul thứ hai trong tháng 11 2002 và INS Tabar thứ ba Tháng Năm 2003. nhưng trên thực tế các tàu này bị chậm trể đến năm 2005 Ấn độ mới nhận được tàu .
Chính phủ Ấn Độ đã ký một hợp đồng tiếp theo để mua ba tàu khu trục nhỏ vào 14 tháng 7 năm 2006. Những con tàu này sẽ được xây dựng tại xưởng đóng tàu Yantar ở Kaliningrad. tàu khu trục đầu tiên dự kiến sẽ được giao hàng trong tháng 4 năm 2011. Những con tàu này sẽ có tên lửa hành trình siêu âm BrahMos chống tàu thay vì hệ thống tên lửa Club-N/3M54TE đã được cung cấp cho INS Talwar, INS Trishul và INS Tabar.
Vũ khí
Các tàu khu trục được trang bị tên lửa 3M-54 Klub tấn công chống tàu với bệ phóng tên lửa thẳng đứng, một hệ thống RBU-6000 chống ngầm , Shtil-1 đa kênh tầm trung phòng không , ụ phòng không Kashtan , hệ thống pháo chính Puma-Universal( AK-190E). một máy bay trực thăng hạng nặng.
tên lửa
Trong vai trò tấn công chính, một mô-đum 3S14E tám-ống phóng tên lửa thẳng đứng được lắp đặt, có thể chứa các Klub-N (tên lửa chống tàu 3M-54E) được phát triển bởi Cục Thiết kế Novator. Agat Nghiên cứu và sản xuất đã cung cấp ,lắp đặt các 3R14N-11.356 shipborne (hệ thống kiểm soát hỏa lực gắn liền với Klub-N).
Các 3M-54E Klub dài 8,22 m (27,0 ft) sử dụng radar hướng dẫn hoạt động với một tầm bắn 220 km (140 mi). Nó là một tên lửa ba tầng, trong đó giai đoạn cuối đạt vận tốc siêu âm (Mach 2,9) khi nó còn cách 20 km (12 dặm) đến mục tiêu.
Trong tương lai, cũng có thể được trang bị bằng tên lửa hành trình siêu âm BrahMos.
Phòng không
Các Shtil-1 SAM với mô -đum phóng 3S-90 tên lửa được lắp phía trước của tàu và được vũ trang với tên lửa 9M317 (SA-N-12, navalised SA-17) . 24 tên lửa được lắp sẳn sàng phóng . Hướng dẫn và nhắm mục tiêu cho các tên lửa được điều khiển bởi bốn radar MR-90 Orekh (NATO: ra-da Dome) .
Các SA-N-12 sử dụng một kết hợp của dẫn đường quán tính và radar bán chủ động homing có tầm phóng tối đa 45 km (28 dặm). nặng 70 kg (£ 150) với đầu nổ phân mảnh .
Tám Igla-1E (SA-16) phòng không tầm gần cũng được trang bị
CIWS
Đối với vai trò CIWS, hai hệ thống phòng không Kashtan( Gun / Hệ thống tên lửa) được sử dụng. Mỗi hệ thống bao gồm hai GSH-30k (AO-18K) 30mm sáu no?ng (súng Gatling được nuôi bằng một cơ chế linkless), và hai SA-N-11 (navalised biến thể của 9M311, SA-19) SAM . Hệ thống này cũng bao gồm 32 tên lửa SAM trong container-phóng trong không gian dưới boong.
súng chính
Một 100mm A-190 (E) được trang bị về phía trước để sử dụng chống lại tàu và mục tiêu bờ kiểm soát bắn được cung cấp bởi hệ thống 5P-10e Puma FCS. khẩu súng có thể bắn 60 viên đạn một phút tầm bắn 8,2 hải lý (15,2 km). Trọng lượng của mỗi vỏ đạn là 16 kg (£ 35).
chống tàu ngầm
Các tàu mang hệ thống RPK-8 , trong đó sử dụng RBU-6000 phóng tên lửa chống tàu ngầm với tên lửa 90R 212mm chống tàu ngầm hoặc RGB-60 . Tầm bắn là 600-4.300 m, và chiều sâu đến 1000 metres.hai 533mm DTA-53-11.356 ống phóng ngư lôi cố định ơ? giư?a thuyê?n, trang bị ngư lôi SET-65E/53-65KE . hệ thống Purga (hệ thống kiểm soát hỏa lực chống tàu ngầm) cung cấp điều khiển cho cả RBU-6000 và DTA-53 .
Radar
* tìm kiếm Bề mặt : Một 3Ts-25E Garpun-B radar tại băng tần -I, sử dụng cả hai phương pháp chủ động và thụ động .Một MR-212/201-1 radar tại băng tần -I được sử dụng để điều hướng và một bộ riêng biệt Kelvin radar Hughes Nucleus-2 6000A được sử dụng cho dẫn đường tầm ngắn , giám sát bề mặt.
* Air / Surface Tìm kiếm: Một Fregat M2EM (NATO: Top Plate) 3D băng tần -E , cung cấp các chỉ dẫn mục tiêu cho các hệ thống tên lửa Shtil-1. Với mảng điện tử quét liên tục, radar quay 12 hoặc 6 vòng / phút và có tầm quét đến 300 km.
* Fire Control: Hệ thống kiểm soát bắn 5P-10e Puma được theo dõi bằng radar cùng với laser và các thiết bị truyền hình. Hệ thống - được trang bị trên nóc cabin có tầm phát hiện tối đa là 60 km, hoạt động tự chủ và có khả năng tự động khóa và theo dõi bốn mục tiêu.
Sonar
Theo một số báo cáo, các APSOH (Advanced Panoramic Sonar Hull) được gắn trên thân tàu . Các sonar APSOH thực hiện hoạt động khác nhau, nghe thụ động, tự động theo dõi các mục tiêu và phân loại. các báo cáo khác lại cho thấy rằng các HUMSA BEL (Hull Mounted Sonar Array) được trang bị . HUMSA là hệ thống sonar thụ động được phát triển bởi Hải quân và Phòng thí nghiệm (NPOL). Sonar Bronza (MG-345) của Nga được gắn kết trên thân .
Thông tin phát hành từ Văn phòng Thiết kế Severnoye (sdb) chỉ ra rằng sonars mảng kéo (TAS) của Pháp cũng được trang bị. Điều này là rất chính đáng cho rằng nhiều tàu Hải quân Ấn Độ hiện đang sử dụng TAS Pháp, tuy nhiên INS Talwar cho thấy không có dấu hiệu của hệ thống như vậy. Các tàu cũng có thể có một sonar Nga SSN-137 cung cấp tìm kiếm hoạt động với tần suất trung bình, và các sóng siêu âm có thể cấp phép được sản xuất tại Ấn Độ với tên gọi SSSN Ấn Độ
Nhiễu điện tử
hệ thống TK-25E-5 chiến tranh điện tử tích hợp, trong đó bao gồm một hệ thống băng rộng hỗ trợ điện tử có gắn ăng-ten mảng trên cấu trúc thượng tầng và dùng gây nhiễu . Bốn KT-216 decoy , tạo thành một phần của hệ thống PK-10. Tổng cộng có 120 viên đạn 120mm chaff và decoy hồng ngoại được lắp đặt trên tàu.
hệ thống dữ liệu
* The Trebovaniye-M combat information and control platform is a fully distributed combat management system. It controls all platforms of attack and defence weapons, independently generates combat missions based on situation analysis, determines optimal number of missile firings, displays information on the state of ship-borne weaponry and transmits data to protection systems.
* Interconnected via an Ethernet LAN, Trebovaniye-M features eight T-171 full-colour operator workstations (with 18-inch colour flat panel displays) and three central T-162 servers. Individual items of combat system equipment interface to Trebovaniye-M via T-119 and T-190 bus interface units. Raw radar data is received through a T-181 data reception unit
Máy bay trực thăng
Các lớp Talwar chứa một Ka-28 Helix-A máy bay trực thăng chống tàu ngầm hay một Ka-31 Helix-B cảnh báo sớm trên không hoặc Dhruv của HAL.
máy phát điện
Talwar Features the Zorya designed and Mashproekt (Ukraine) manufactured M7N.1E gas turbine plant which comprises 2 x DS-71 cruise turbines and 2 x DT-59 boost turbines in two engine rooms.
The cruising component consists of two DS-71 gas-turbine engines, each rated at 9000hp in forward running, and 1,500hp in reverse. Two cruising RO63 two-speed gearboxes and one cruising R1063 auxiliary gearbox which makes it possible to use any of the cruising engines to drive both propeller shafts.
A boost component with two DT-59.1 gas-turbine engines, each rated at 19,500 hp forward running, 4500 hp in reverse and two RO58 single-speed reduction gearboxes.
The four gas turbines are mounted on isolated cradles which minimize their contact with the hull and thereby considerably reduce the transmission of her vibration and sound.
Electrical power is provided by four 1 MW Wartsila WCM-1000 generator sets with Cummins KTA50G3 engines and Kirloskar 1MV AC generators. The contract for the generators was signed with Wartsila Denmark.
Thông số kỹ thuật
* tải trọng : 3.620 tấn tiêu chuẩn, 4.035 tấn đầy tải
* Chiều dài: 124.8m
* Beam: 15.2m
* Tầm nước: 4.2m
* Máy móc: 2 trục tua bin khí, 57.000 hp
* Tốc độ: 32knots
* Phạm vi: 4.500 dặm ở 18 knots
* Vũ khí: 8 SSN-27 SSM, 24 SA-N-12 SAM, 2 x 30mm Kortik kết hợp súng & SA-N-11 (32 tên lửa SAM) CIWS, 1 x 100mm súng, 2 x Twin 533mm ống phóng ngư lôi, RBU-6000 ASW RL.
* Trực thăng: 1 x (Ka-27ASW hoặc Ka-31 Helix AEW
* Bổ sung: 180 (18 sĩ quan)
Chính phủ Ấn Độ phê chuẩn mua thêm ba tàu khu trục nhỏ III Krivak-Class, ngày 6 tháng bảy năm 2006 giá USD $1.1 billion.theo mấy forum của Ấn .còn một số hác thì là 1.6 $ USD billion cuối cùng thực sự là nó bao nhiêu
Ấn Độ và Nga đang đàm phán để xây dựng thêm tàu khu trục nhỏ Krivak IV cho Hải quân Ấn Độ.
Được thanhlethanh sửa chữa / chuyển vào 16:50 ngày 06/07/2010

Trừ mấy thứ gọi là chiến lược,hạt nhân như tàu ngầm HN ,Pete đại đế,slava class ra,thứ quái gì bọn Gấu lại không bán đâu bác

Một thời CCCP


bác nào có lý lịch của em nó không

Con này phải cầm vào topic vũ khí Nga hỏi bác Huyphuc, đây là tàu SSV-33, command ship của Liên Xô ngày xưa, đóng trên thân 1 con Kirov

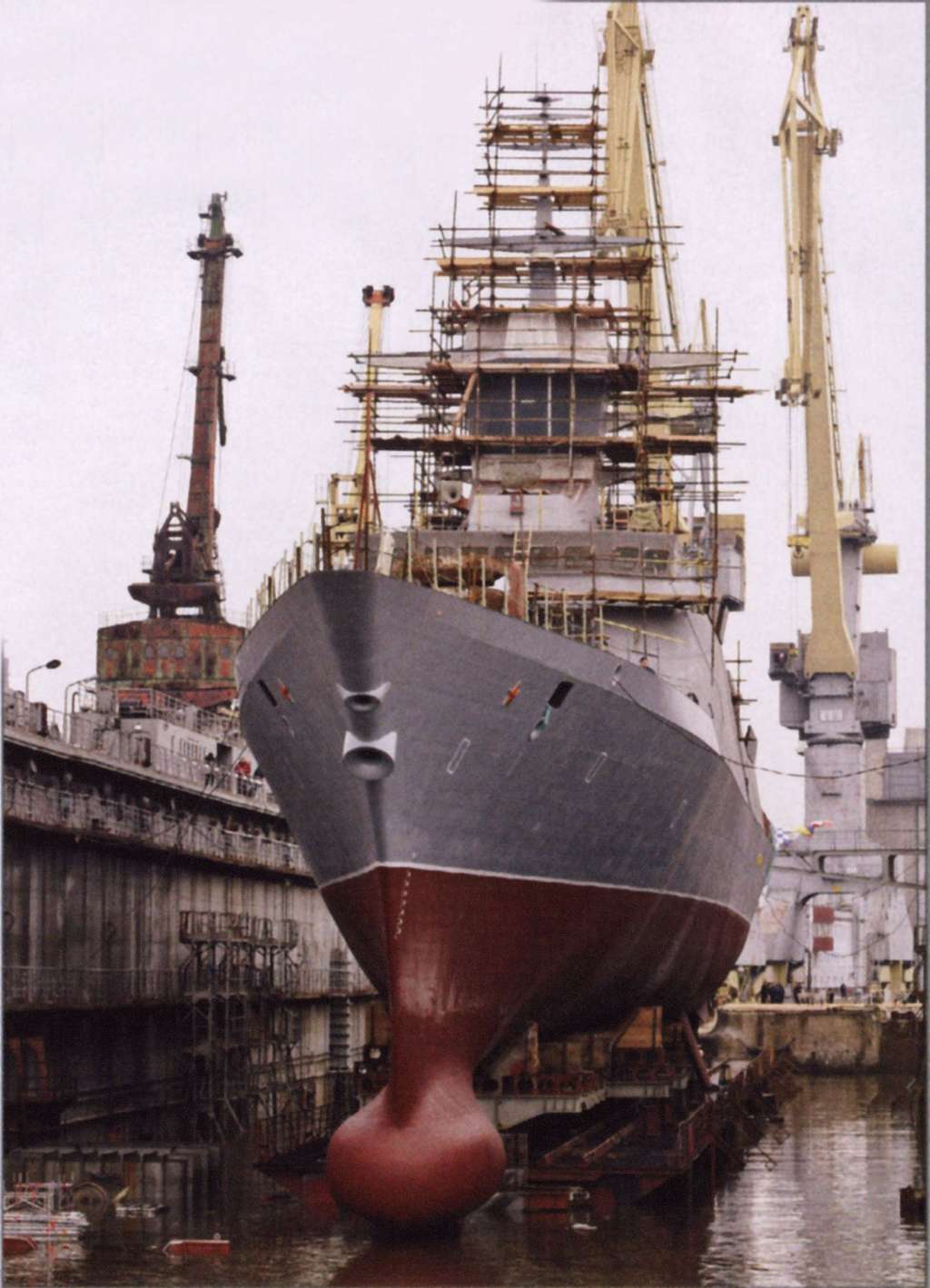

hạ thuỷ chiếc khu trục dự án 11356M chiếc thứ 2 của Ấn Độ
Còn 2 chiếc dự án 11356 đã hoạt động
http://www.bharat-rakshak.com/NAVY/Ships/Active/180-Talwar-Class.html












Còn chú thứ 3 năm sau hay cuối năm sẽ hạ thuỷ

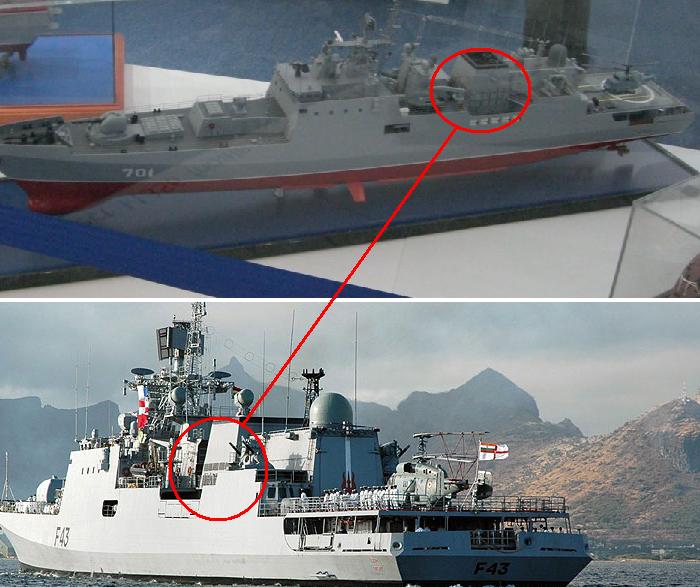

ui bác mần đâu mà có nhiều hình đẹp quá,con ở hình trên đây hình như ko phải là talwar của Ấn phải ko bác
