Hình ảnh về các loại tàu chiến tàng hình trên thế giới

Đây là tàu LST lớp Ivan Rogov thì phải

Thú vị là em vừa tình cờ tìm ra được một tấm hình con Project 11711 Ivan Gren LST, một dự án mới của Nga. Trông hình dáng bề ngoài thì có thể nó là con trong hình của bác gulfoil, các bác so sánh xem phải em nó không:

Được tombuys sửa chữa / chuyển vào 14:12 ngày 08/07/2010

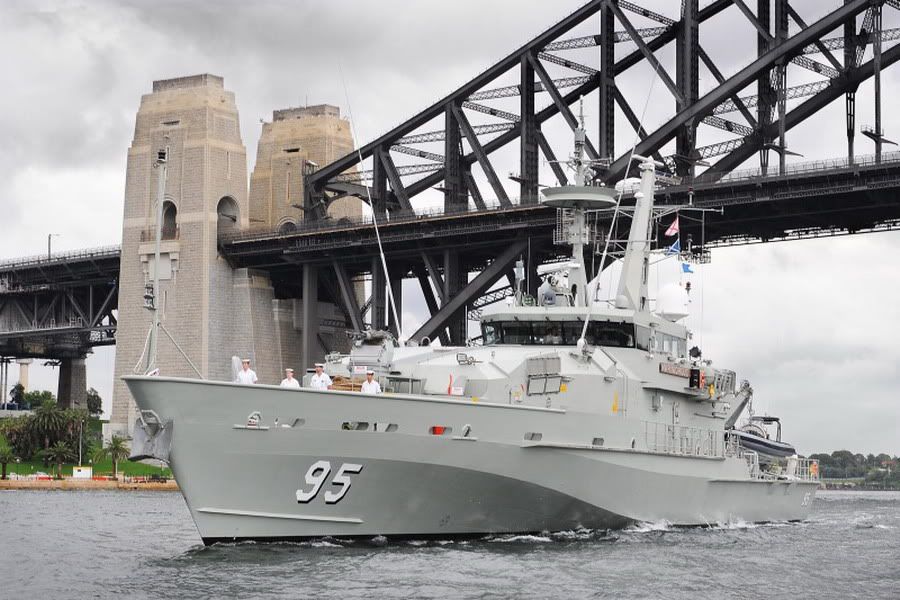

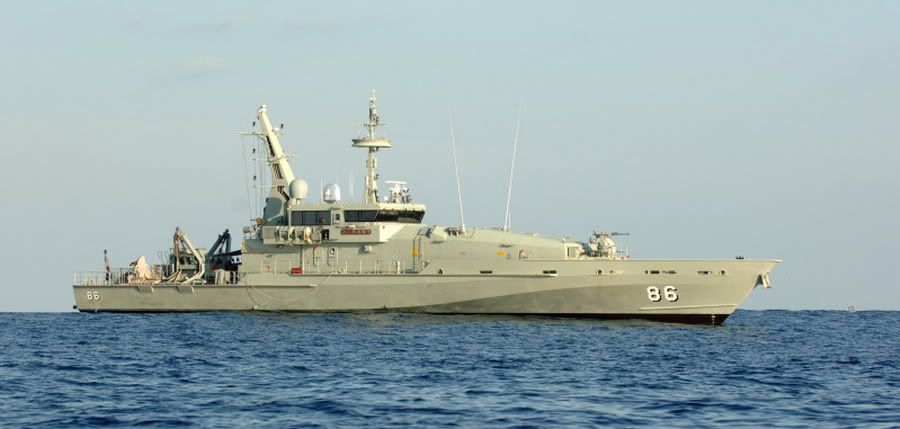

tàu tuần tra của Úc :

Máy con này tàng hình sao bác?

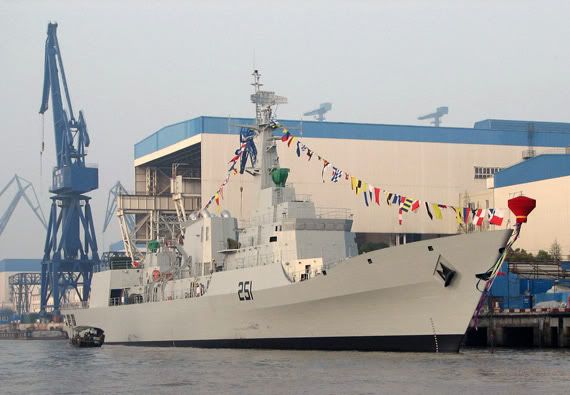

Lọai F-22P hoặc tàu khu trục nhỏ lớp Sword có tải trọng 2.500 tấn , được chế tạo trang bị cho Hải quân Pakistan. Thiết kế và xây dựng F-22P bắt đầu sau khi một thỏa thuận trị giá $ 750 m USD đã được ký kết năm 2005 giữa Bộ Quốc phòng Pakistan và Trung Quốc .
Thỏa thuận liên quan đến một đơn đặt hàng để xây dựng bốn tàu khu trục F-22P cho hạm đội của Hải quân Pakistan. Thỏa thuận bao gồm một đơn đặt hàng cho 4-6 trực thăng Z-9EC và đạn dược cho các tàu khu trục . Chiếc đầu tiên tàu khu trục PNS Zulifqar, được giao vào tháng 9 năm 2009.

Các tàu khu trục thứ hai và thứ ba hiện đang được xây dựng tại Thượng Hải Hudong Zhonghua Shipyard, nơi PNS Zulifqar được xây dựng. Các tàu khu trục thứ hai được triển khai vào tháng 10 2008. tàu sẽ được đặt tên PNS Shamsheer và dự kiến giao trong tháng 1 năm 2010.
tàu khu trục thứ ba đã được triển khai tháng 5 năm 2008 và dự kiến sẽ được giao vào quý III năm 2010. Nó sẽ được đặt tên PNS Saif. Các tàu khu trục thứ tư giấu tên này đang được xây dựng tại Paskis tan trong một thỏa thuận chuyển giao công nghệ đã ký kết với Trung Quốc. Dự kiến sẽ được giao vào năm 2013.
Việc bổ sung các tàu khu trục F-22P sẽ tăng cường sức mạnh hạm đội hải quân của Pakistan và cải thiện khả năng chiến đấu. hạm đội này bao gồm sáu tàu khu trục nhỏ lớp Amazon và tàu tuần tra Jalalat ( tên lửa điều khiển thủ công) . Tuy nhiên, hạm đội này không bao gồm tàu khu trục và số lượng hạn chế các tàu hải quân đã không đủ sức tạo một môi trường an toàn cho hoạt động hàng hải.
Vai trò chính của các tàu khu trục sẽ bao gồm phòng không của một lực lượng hoạt động trên biển hoặc trong hạm đội , ngăn chặn các tàu thù địch , tuần tra, bảo vệ vùng đặc quyền kinh tế (EEZ) và thực hiện các hoạt động chống cướp biển .
Các tàu khu trục F-22P cũng dự kiến sẽ cải thiện khả năng đóng tàu của nước bản địa, như là tàu thứ tư đang được xây dựng .
Thiết kế
Các tàu khu trục F-22P là một mô hình nâng cấp của lớp 053H3 hoặc Jiangwei tàu khu trục nhỏ của Trung Quốc được xây dựng từ những năm 1990. Chiếc F-22P có thiết kế để giảm thiểu tối đa tín hiệu phản xạ ra-da, điều này giúp ngăn chặn phát hiện bằng radar gắn trên tàu khác, máy bay và tên lửa chống tàu.
Các tàu khu trục có thể hoạt động trong các môi trường đa hiểm họa và được trang bị ra-da chống tàu ,phòng không tầm xa có khả năng tấn công nhiều mục tiêu cùng một lúc. Họ cũng được trang bị cảm biến dưới biển có thể phát hiện tàu ngầm hạt nhân và thông thường ở tầm xa. Có bốn động cơ diesel chính, các tàu khu trục F-22P có thể chứa được khoảng 200 nhân viên.
tàu khu trục F-22P được trang bị một khẩu súng duy nhất 76.2mm, tám tên kửa C-802/CSS-N-8 chống tàu, tám tên lửa đối-không FM-90(SAM) và hai CISWIC loại 730B-30mm . RDC-32 tên lửa chống tàu ngầm, hai ET-52C ống phóng ngư lôi .
Súng chính được phát triển ở Trung Quốc và được dựa trên AK Nga-176M của Nga . Phiên bản Trung Quốc có chứa một tháp pháo tàng hình được thiết kế lại để làm giảm tín hiệu radar. Những khẩu súng có thể chống các tàu khác và máy bay và chống lại tên lửa chống tàu.
Các tên lửa chống tàu C-802 cận âm tên lửa được lắp trong hai container với bốn ống mỗi bên , được lắp đặt giữa các tầng chính và nhà chứa máy bay . Hai container cũng có thể mang tên lửa loại CY chống tàu ngầm .
Hệ thống SAM FM-90N được cài đặt giữa các tầng chính và súng chính. Hệ thống này có tám ống mỗi ống có chứa một tên lửa . Hệ thống được thiết lập trên một gắn kết có thể được nâng lên theo hướng có mối đe dọa. Các FM-90N có thể tham gia tấn công các mục tiêu khác nhau bằng cách sử dụng các phương thức hướng dẫn khác nhau. Các mục tiêu này thậm chí có thể bao gồm tên lửa siêu âm và cận âm bám biển . Hệ thống cũng được thiết kế để tấn công vào các mục tiêu nhỏ như máy bay không người lái (UAV).
Các CIWS 730B được trang bị trên máy bay và nhà chứa máy bay có bảy nòng súng cỡ nòng 30mm Gatling . CIWS sử dụng loại radar 347G và một hệ điều khiển OFC-3 điện-quang. Nó cũng có thể được trang bị FL-3000N
Máy bay
Hai máy bay trực thăng Z9EC đã được chuyển giao cho Pakistan. Các máy bay trực thăng được trang bị radar tìm kiếm bề mặt, Doppler hệ thống định vị và nhận cảnh báo radar. nó cũng có sonar và ngư lôi. ăngten nhỏ trên máy bay cung cấp dẫn dường cho tên lửa C-802 chống tàu.

Hải quân hòang gia Hà Lan đã đặt đóng 4 chiếc tàu tuần tra xa bờ OPV ( Offshore Patrol Vessels) vào 20 tháng 12 năm 2007,chi phí cho bốn chiếc vào khỏang 500 triệu Euro với những thiết kế mới giảm thiểu khả năng bị phát hiện bởi ra-da của tàu chiến và máy bay trực thăng của đối phương ,thời gian giao hàng dự kiến từ 2011 đến 2013 ,cụ thể :
Pennant number Ship Laid down Launched Commissioned
P840 Holland 08-12-2008 02-02-2010 2011
P841 Zeeland 21-09-2009 tbd tbd
P842 Friesland 26-11-2009 tbd tbd
P843 Groningen 09-04-2010 tbd tbd
chiếc đầu tiên được hạ thủy và đang vận hành kiểm tra :

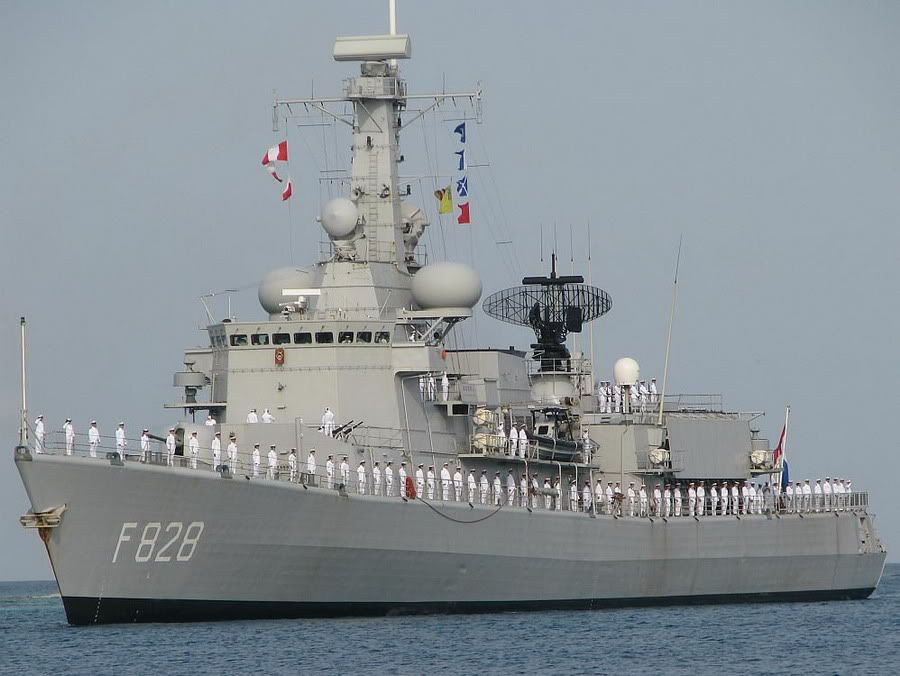

các OPV này dược cải tiến từ detroyer hiện có trong hải quân Hà lan với tốc độ 22 knot và thủy thủ đòan 50 người :

cụ thể như tàu này :

thông số kỹ thuật :
Type: Offshore patrol vessel
Displacement: approx. 3,750 tons full load
Length: 107.9 meters
Beam: 16.2 meters
Draught: 3.2 meters
Propulsion: 4 x MAN Diesel & Turbo SE 12V 28/33D diesel engines
Speed: 22 knots
Range: 5000 nm @ 15 kts
Boats and landing
craft carried:
* 1 x Super RHIB[1]
* 2x Fast Raiding Interception and Special Forces Craft (FRISC)
Complement: 50 (+ ad***ional space for 40)
Sensors and
processing systems: Thales Sensor Integrated Mast, RNLN Combat system Guardion and Rohde & Schwarz / / EID''s communication systems where on-board users have access to internal and/or external communication channels and integrated remote control of communications equipment.
Armament:
* 1 x 76mm Oto Melara Super Rapid (possible being fitted with Davide ammunition in the near future)
* 1 x 30 mm Oto Melara Marlin WS
* 2 x 12.7 mm Oto Melara Hitrole NT
* 2 x 12.7 mm M2HB machine guns
* 6 x 7.62mm FN MAG machine guns[1]
Armour: 10-20mm (first ship since ww2 to be fitted with armour in Dutch service)
Aircraft carried: 1 x NH90 helicopter[1]
Aviation facilities: fully equipped hangar for one medium-sized helicopter

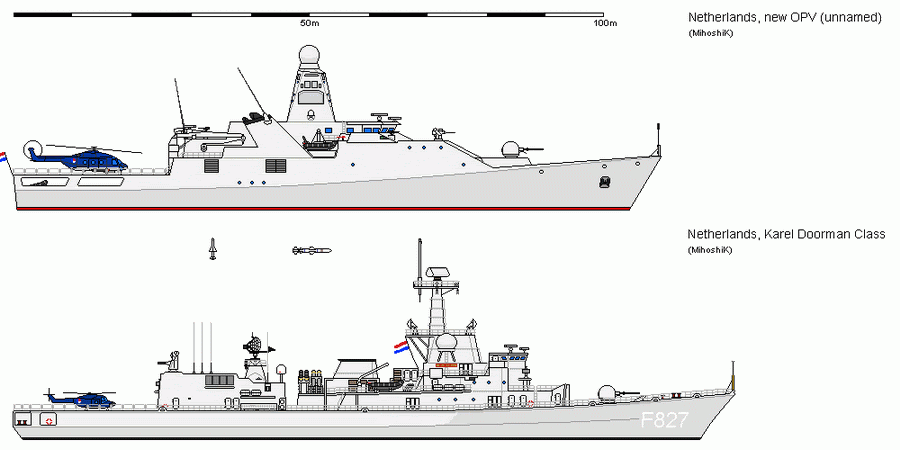

Bổ sung hình rõ hơn về con OPV da classe-Hà Lan:

Được tombuys sửa chữa / chuyển vào 15:17 ngày 14/07/2010
Được tombuys sửa chữa / chuyển vào 15:24 ngày 14/07/2010

con này ngoài khẩu pháo ra có trang bị tên lửa chống tầu hay máy bay gì ko hử bác?hóa ra nó còn yếu hơn Monya nhà mình nửa à?

con này là tàu tuần tra xa bờ cỡ lớn chủ yếu dùng chống cướp biển ,khủng bố ,tuần tra lãnh hải , chống tàu cá nên không cần trang bị tên lửa .nó mang theo trực thăng nếu cần thiết gắn lên trực thăng luôn

Viện Thiết kế Zelenodolsk (ZPKB) của Nga đã thiết họ tàu chiến ven biển sử dụng bệ mang tiêu chuẩn để đáp lại việc Mỹ phát triển họ tàu chiến vùng nước nông LCS (Litttoral Combat Ship).
Họ tàu chiến ven biển PROJECT 21632 TORNADO
do ZPKB thiết kế có uy lực chiến đấu mạnh.
Vũ khí của các chiến hạm tương đối nhỏ này
cho phép chúng có thể sánh với các tàu hộ vệ (corvette)

Tàu chiến vùng ven biển lớp Projekt 21632 Tornado là biến thể xuất khẩu của tàu pháo cỡ nhỏ lớp Projekt 21630 Buyan đang được đóng cho Hải quân Nga (tàu đầu tiên là tàu pháo cỡ nhỏ Astrakhan được bàn giao cho Hải quân Nga năm 2006).
Trên thực tế, chúng là các pháo thuyền hiện đại, có khả năng thực hiện các đòn tấn công hỏa lực mạnh mẽ vào các hạm tàu đối phương và bờ biển.
Đặc điểm của các tàu lớp Tornado là chúng có thể hoạt động tốt như nhau cả ở vùng nước nông (mớn nước tối đa của tàu không quá 2 m) - trên các con sông tàu bè có thể qua lại, các cửa sông, các vùng biển quần đảo và các vùng biển hẹp khác, cũng như ở ngoài khơi.
Đó là nhờ tàu Projekt 21630 được thiết kế để hoạt động ở biển nước nông Caspie, nổi tiếng với những cơn bão biển dữ dội.
Bệ mang tiêu chuẩn của các tàu Tornado có lượng giãn nước toàn phần 560 tấn, chiều dài 61,45 m, chiều rộng 9,6 m. Các động cơ diesel MTU 16V4000M90 làm việc theo sơ đồ CODAD, cho phép đạt tốc độ tối đa 26 hải lý/h, còn các bộ dẫn tiễn phụt nước bảo đảm sức cơ động cao và di chuyển ờ vùng nước nông, giảm độ ồn và rung động khi chạy.
Trên các tàu này sử dụng rộng rãi công nghệ Stealth nên tàu có độ bộc lộ thấp. Ví dụ, các mặt phẳng nghiêng của phần thượng tầng và tháp pháo, các tấm mạn có tác dụng làm tán xạ sóng phản xạ của các đài radar và làm giảm cường độ của chúng, tức là giảm trường radar thứ cấp của tàu.
Bố trí các phòng và hành lang tạo điều kiện cho thủy thủ đoàn đi lại dễ dàng trên tàu mà không phải đi lên boong thượng. Khi có tín hiệu báo động, mỗi sĩ quan và thủy binh có thể nhanh chóng vào vị trí của mình theo phân công chiến đấu.
Cự ly hành trình của Tornado ở biến thể tàu pháo cỡ nhỏ là 1500 hải lý, thời gian hoạt động 10 ngày đêm. Hệ thống đạo hàng và các phương tiện bảo đảm thủy văn, hệ thống thông tin chỉ huy chiến đấu Sigma-E, hệ thống đài chỉ huy tích hợp hiện đại cho phép giải quyết các nhiệm vụ chiến đấu ở mức độ đầy đủ, cũng như hành trình an toàn.
Mắt xích chủ yếu trong trang bị vô tuyến điện tử của tàu là hệ thống thông tin chỉ huy chiến đấu Sigma-E, cho phép chỉ huy chiến đấu đối với tàu trên cơ sở hợp nhất trang bị vô tuyến điện tử thành một hệ thống thống nhất và tự động hóa quá trình chuẩn bị và đưa ra quyết định sử dụng chiến đấu vũ khí của tàu.
Với khả năng cung cấp thông tin tình huống chiến thuật cho bản thân tàu cũng như cho binh đoàn tàu chiến thuật, bất cứ tàu nào loại Tornado cũng có thể giữ vai trò tàu chỉ huy. Nhờ áp dụng nhiều phương tiện tự động hóa, quân số thủy thủ đoàn tùy theo biến thể là 29-36 người. Tornado áp dụng các yêu cầu của công ước quốc tế về ngăn ngừa ô nhiễm biển MARPOL 73/78 và công ước Vienna về bảo vệ tầng ozon của trái đất.

HỌ TÀU CHIẾN VÙNG NƯỚC NÔNG PROJEKT 21632 TORNADO

Họ Tornado Project 21632 hiện có 4 biến thể: Tàu pháo-tên lửa; Tàu trang bị tên lửa chống hạm Uran-E; Tàu trang bị tên lửa chống hạm Yakhont; và Tàu tuần tiễu ngoài khơi.
1. Tàu pháo-tên lửa cỡ nhỏ
Tàu pháo-tên lửa Projekt 21632 Tornado (Biến thể 1)

Một số hệ thống vũ khí trên tàu không có đối thủ tương tự. Phía trước buồng lái là ụ pháo tự động 100 mm А-190 Universal dùng để tác chiến chống mục tiêu trên biển, trên bờ và trên không. Pháo được điều khiển bằng hệ thống điều khiển hỏa lực 5P-10-03E Laska-M với các kênh radar và quang-điện tử.
Xét về uy lực, А-190 vượt trội loại pháo tàu phổ dụng 76 mm của hãng OTO Melara (Italia) và về đa số các thông số, vượt trội cả so với pháo 100 mm Creasot-Loire Compact của Pháp. А-190 có tốc độ bắn 80 phát/phút. Pháo bắn đạn nặng 15,6 kg, tầm bắn đến 20 km. Trọng lượng ụ pháo dưới 15 tấn.
Ở đuôi tàu bố trí bệ phóng MS-73 của hệ thống rocket phóng loạt А-215 Grad-M dùng để tiêu diệt mục tiêu diện trên bờ. Đây chính là biến thể dành cho hải quân của hệ thống rocket phóng loạt lục quân nổi tiếng Grad. Loạt phóng từ 2 cụm ống phóng cỡ 122 mm có thể biến bất kỳ mục tiêu nào ở cự ly 5-20 km thành tro bụi và dọn sạch đầu cầu cho lực lượng đổ bộ.
Vũ khí phòng không chính của tàu là ụ 3o-47 Gibka hoặc hệ thống tên lửa phòng không Komar. Trên ụ lắp 4 tên lửa. Tác xạ theo nguyên lý bắn-quên ở chế độ phóng từng quả hay loạt 2 quả tên lửa. Tầm bắn 500-6.000, độ cao tác chiến 5-3.500 m. Hệ thống vũ khí phòng không có thể tác chiến chống cả mục tiêu bay lẫn mục tiêu mặt nước cỡ nhỏ.

Các vũ khí phòng không của Tornado được bổ trợ bằng 2 ụ pháo tự động 6 nòng 30 mm Аs-306 và 2 súng máy cỡ nòng lớn 14,5 mm MTPU lắp ở 2 mạn trên phần thượng tầng, phía sau buồng lái. Các vũ khí này cũng được dùng chống cả mục tiêu mặt nước và tên bờ. Ở đuôi và mũi tàu có các giá súng cho 3 súng máy 7,62 mm. Ngoài ra, dự kiến tàu còn được trang bị trạm thủy âm kiểu thả xuống Anapa-ME để phát hiện người nhái biệt kích và súng phóng lựu DP-64 để tiêu diệt người nhái.
Trên đà trượt nghiêng được đóng kín bằng cửa dốc ở đuôi có 1 xuồng cao su cứng cao tốc đáy bằng hợp kim nhôm. Xuồng này dùng để cứu hộ người bị tai nạn trên biển, hoạt động khám xét, đổ bộ các toán trinh sát và biệt kích lên bờ.
Để nâng cao hiệu quả phòng không, ở đuôi tàu Tornado, phía sau phần thượng tầng, hai bên mạnh có bố trí 2 ụ của hệ thống gây nhiễu PK-10. Khi bị đe dọa, chúng sẽ phóng ra các mồi bẫy để gây nhiễu đầu tự dẫn quang-điện tử của các vũ khí tấn công đường không của đối phương và dẫn dụ chúng ra xa tàu.
Tàu pháo-tên lửa Projekt 21632 Tornado (Biến thể 1)

2. Tàu tên lửa cỡ nhỏ

Tàu tên lửa Projekt 21632 Tornado trang bị tên lửa chống hạm Uran-E (Biến thể 2)

Biến thể này của Tornado khác với biến thể đầu ở chỗ được trang bị hệ thống tên lửa chống hạm Uran-E(2.4 bệ phóng) và không có hệ thống rocket phóng loạt А-215.
Các bệ phóng tên lửa chống hạm được bố trí ở giữa tàu, còn tháp vũ khí 3o-47 Gibka được dịch chuyển về đuôi tàu.
Tên lửa Kh-35E của hệ thống Uran-E có tầm bắn 130 km.
Cự ly hành trình của biến thể này ở chế độ tiết kiệm lên tới 2300 hải lý.
Tàu tên lửa Projekt 21632 Tornado trang bị tên lửa chống hạm Uran-E (Biến thể 2)

3. Tàu tên lửa cỡ nhỏ

Tàu tên lửa Projekt 21632 Tornado trang bị tên lửa chống hạm Yakhont (Biến thể 3)

Vũ khí tiến công chủ yếu của biến thể này là các tên lửa chống hạm siêu âm (2.2 bệ phóng) của hệ thống Yakhont tầm bắn đến 300 km (thay cho hệ thống tên lửa chống hạm Uran-E).
Các bệ phóng gắn 2 quả tên lửa mỗi bệ được gắn chìm trong các hộp ở đuôi tàu.
Các vũ khí trang bị còn lại tương tự như ở biến thể 2 của Tornado.
Tàu tên lửa Projekt 21632 Tornado trang bị tên lửa chống hạm Yakhont (Biến thể 3)

4. Tàu tuần tiễu ngoài khơi (OPV)
Tàu tuần tiễu Projekt 21632 Tornado (Biến thể 4)

Biến thể này hơi khác 3 biến thể đầu. Đây là tàu tuần tiễu ngoài khơi dựa trên bệ mang Tornado và có kích thước lớn hơn một chút.
Tàu có chiều dài 64,8 m, mớn nước 2,2 m, lượng giãn nước toàn phần 600 tấn, cự ly hành trình với tốc độ tiết kiệm 12 hải lý/h tăng lên đến 2500 hải lý. Tốc độ của tàu gần 25 hải lý/h.

Cơ cấu vũ khí được thay đổi cho phù hợp với chức năng. Vũ khí của tàu gồm 1 ụ pháo tự động 30 mm, 6 nòng Аs-630 hoặc Аs-306, 2 súng máy cỡ nòng lớn 14,7 mm và 3 súng máy 7,62 mm. Phạm vi phòng không được tăng cường bằng 8 tên lửa phòng không vác vai Igla.
Nhưng khác biệt chính của tàu này với 3 biến thể khác là có sân đỗ cho trực thăng. Sân đỗ trải dài từ đài chỉ huy đến mặt cắt đuôi tàu.
Các trực thăng sа-226 hoặc các mẫu trực thăng khác có trọng lượng đến 4 tấn có thể cất/hạ cánh ở sân đỗ này.
Thời bình, tàu này có thể đảm nhiệm nhiều nhiệm vụ bảo vệ vùng đặc quyền kinh tế và hải phận.
Tàu tuần tiễu Projekt 21632 Tornado (Biến thể 4)

Đóng các tàu chiến ven biển họ Buyan-Tornado là thành công lớn của Viện thiết kế tàu Zelenodolsk (ZPKB). Với bệ mang tiêu chuẩn, kết cấu vũ khí và trang bị điện tử trùng hợp một phần cho phép với mức chi phí tối ưu xây dựng được một hạm đội khá mạnh,đảm nhiệm được nhiều nhiệm vụ ở vùng duyên hải, kể từ tuần tiễu cho đến tấn công các tàu địch.
Đồng thời, Tornado còn là tàu chi viện hỏa lực cho lính thủy đánh bộ và lục quân. Các tàu này còn có thể thực hiện các nhiệm vụ đặc biệt trong vùng biển đối phương.
Công trình sư trưởng Projekt 21632 Yakov Kushnir nhấn mạnh, ?ocác tàu kiểu Tornado có cấu trúc mở linh hoạt?. Tùy theo yêu cầu của bên đặt hàng, người ta có thể không chỉ thay đổi vũ khí của tàu mà còn điều chỉnh kích thước, thành phần hệ thống động cơ?. Loại tàu này có tiềm năng hiện đại hóa lớn, cho phép hoàn thiện thiết kế tàu trong suốt thời gian khai thác dài.
Tàu pháo cỡ nhỏ Astrakhan Projekt 21630

Công ty OAO ZPKB được thành lập năm 1949, là một trong những hãng thiết kế hàng đầu của ngàng đóng tàu Nga. Theo các thiết kế của Viện này đã đóng gần 800 tàu, trong đó gần 200 chiếc được xuất khẩu.
Nguồn: Oborona, N.3.2010; zpkb.com.
