Hình ảnh về các loại tàu chiến tàng hình trên thế giới

Em xin théc méc phát,tầu chút xíu thía nì thì bắn yakhon bằng cách nào cho chúng tầu địch hỉ bác

Em xin théc méc phát,tầu chút xíu thía nì thì bắn yakhon bằng cách nào cho chúng tầu địch hỉ bác
[/quote]
có thể bắn bằng datalink- thằng khác trinh sát mục tiêu (trực thăng ,hoặc ra-da bờ biển ..) ,dẫn bắn giai đọan đầu ,giai đọan cuối tên lửa tự dẫn bằng ra-da của tên lửa

em dô google tìm dự án 20380 thì có chỗ nó nói tầu này sẽ được gắn khẩu ak-630 loại mới này

Được spyders sửa chữa / chuyển vào 09:29 ngày 20/07/2010
Được spyders sửa chữa / chuyển vào 09:32 ngày 20/07/2010

Cũng có thể đấy bác. Đây là khẩu AK-630-M2 em đã có nhắc đến ở topic ?oHệ thống phòng không??, được nghiên cứu và sản xuất dành trang bị cho các tàu chiến tàng hình thế hệ mới của Nga.
Theo nguồn thông tin (không biết được bao nhiêu %) từ trang web http://internet.spaceboxx.cz thì tàu hộ tống thứ 2 thuộc Dự án 20380 mang tên Soobrazitelny được hạ thủy ngày 31/3/2010 sẽ được trang bị pháo phòng không này.

Lễ hạ thủy tàu Soobrazitelny:


Được tombuys sửa chữa / chuyển vào 09:37 ngày 21/07/2010

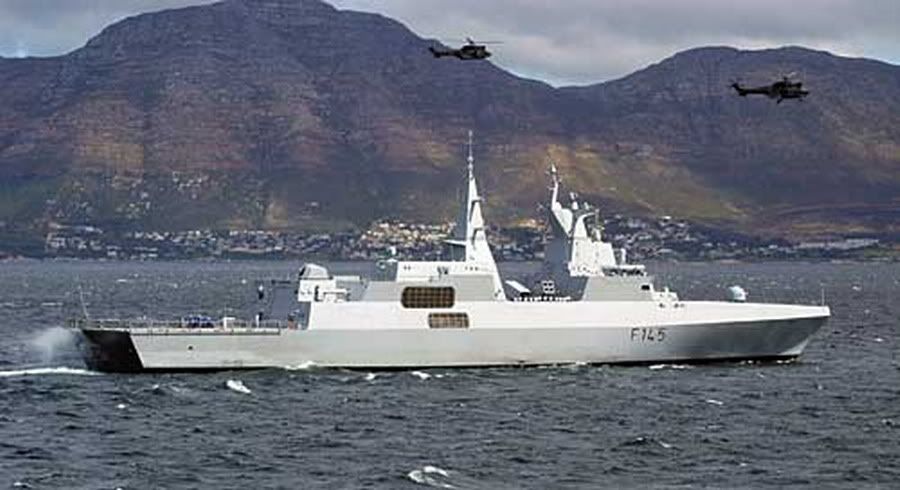

tàu tuần tra lọai nhỏ SAS Amatola của Nam -Phi (theo biên chế thì Nam -Phi có 4 tàu lọai này ) , tải trọng khỏang 3600 tấn trang bị vũ khí nhẹ

Name Number Builders Laid down Launched Commissioned
SAS Amatola F145 Blohm+Voss Hamburg 02 Aug 01 06 June 02 2005
SAS Isandlwana F146 Howaldtswerke Kiel 26 Oct 01 05 Dec 02 TBA
SAS Spioenkop F147 Blohm+Voss Hamburg 28 Feb 02 02 Aug 03 TBA
SAS Mendi F148 Howaldtswerke Kiel 28 Jun 02 Oct 03 TBA

Displacement, tons: 3,590 full load
Dimensions, feet (metres): 397 x 53.8 x 20.3 (121 x 16 x 5.95)
MAIN MACHINERY: CODAG; 1 GE LM 2500 gas turbine 26,820 hp (m) (20 MW); 2 MTU 16V 1163 TB93 diesels 16,102 hp(m) (11.84 MW; 2 shafts; acbLIPS cp props; 1 acbLIPS LJ2 10E waterjet (centreline)
Speed, knots: 28.
Range,miles: 7,700 at 15 kt
Complement: 92 plus 8 aircrew plus 20 spare
Missiles: SSM: 8 Exocet MM40 Block 2; SAM Umkhonto 16 cell VLS
Guns: 1 OTOBreda 76mm/62 compact
2 LIW DPG 35mm (twin). 2 Oerlikon 20mm Mk1.
Torpedoes: 4 (2 twin) 324mm tubes.
Countermeasures: Decoys: 2 Super Barricade chaff launchers; ESM/ECM: intercept and jammer
Combat data systems: Thomson-CSF.
Weapons control: 2 optronic trackers.
Radars: Air/surface search; Thomson-CSF 3D; E/F-band. Fire control 2 sets; I/J-band. Navigation/helicopter control 2 sets; I-band.
Sonars: Thomson Marconi Kingklip; hull mounted, active search; medium frequency.
Helicopters: Lynx.
Programmes: Contract signed on 3 December 1999 with ESACC which includes Blohm + Voss, HDW, TRT, African Defence Systems and Thomson-CSF. Contract effective from 28 April 2000. Two are to be built by Blohm + Voss Hamburg, and two by HDW.Kiel. The first of the hulls is to be delivered in 2003 for weapon systems integration in South Africa by African Defence Systems and Thomson-CSF. The first of class will be completed in 2004 and the last by 2005.
Được thanhlethanh sửa chữa / chuyển vào 13:27 ngày 22/07/2010

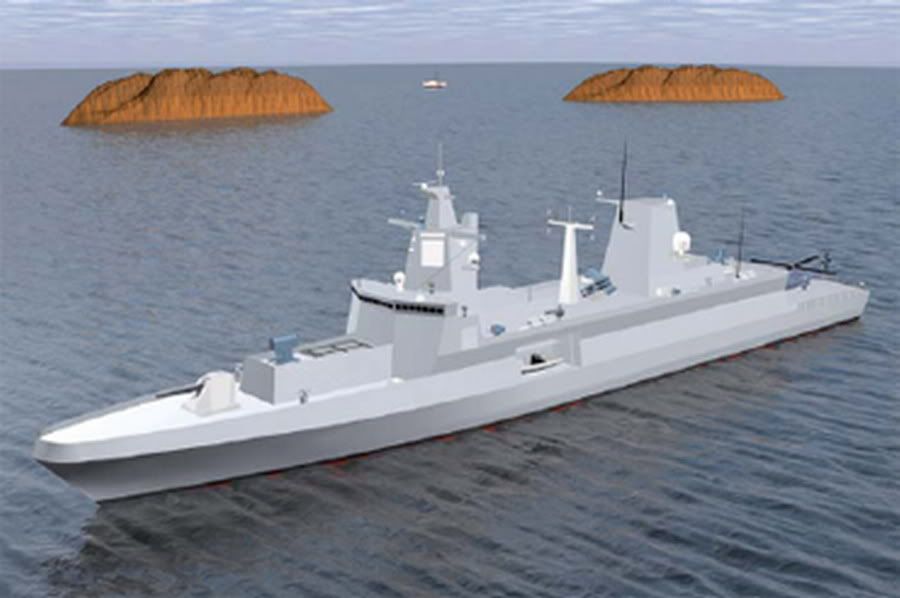

Người Đức đưa ra một thiết kế tàu tàng hình mới :

với hai phiên bản tiêu dùng nội địa và xuất khẩu
-phiên bản xuất khẩu : pháo chính là 127 mm và chỉ có 1 ca-nô cao tốc .
-phiên bản nội địa : pháo chính là 155mm và có tới 3 ca-nô cao tốc
ngòai ra trang bị VLS chưa rõ phòng không và chống hạm như thế nào

Chiếc này thuộc lớp Meko A-200 do Đức đóng cho Nam phi:

Bổ sung bài bác thanhlethanh bằng tiếng Việt:
Tàu hộ tống Meko A-200 của Đức:

Các Radar của Meko A-200:

Hangar máy bay:

-Các tàu Meko A-200 được thiết kế bởi Công ty Blohm & Voss của Đức, là sự phát triển từ gia đình Meko đã được biên chế hoạt động trong nhiều lực lượng hải quân trên thế giới từ những năm 1980.
-Gia đình Meko A bao gồm các tàu hộ tống đa mục đích Meko A-100 tải trọng 1.650 tấn -và tàu khu trục nhỏ Meko A-200 tải trọng 3.500 tấn. Cải tiến của Meko A-200 bao gồm gia tăng tải trọng của tàu, thiết kế tàng hình, hệ thống động cơ đẩy tiên tiến và hệ thống chiến đấu với các cấu trúc mô đun mở.
-Bốn tàu khu trục phòng không tàng hình Meko A-200 thuộc lớp Valour đã được chuyển giao cho Hải quân Nam Phi. Một nhóm các công ty của Nam Phi, được gọi là SA Corvette Group, bao gồm cả Altech Defence Systems, Kentron, LIW Division of Denel, Futuristic Business Solutions, Saab Avitronics, Grintek Electronics, Reutech và African Defence Systems (một công ty liên doanh giữa Altech và Thales ), chịu trách nhiệm kết hợp các loại vũ khí và hệ thống điện tử vào trong một bộ hệ thống chiến đấu tích hợp đầy đủ. Hai trong số 4 chiếc do Nam phi đặt được đóng bởi Blohm & Voss ở Hamburg, và hai chiếc còn lại được đóng bởi HDW tại Kiel của Nam Phi.
Thiết kế:
Thiết kế tính năng tàng hình của tàu được giới thiệu là làm giảm mặt cắt ngang radar. Các tấm hợp kim vỏ tàu tạo góc cạnh luân phiên, tránh tạo bề mặt phẳng lớn, sự sắp xếp kiểu thiết kế này được gọi là ?oX-hình thể?. Các góc bên phải được triệt tiêu, boong và cấu trúc thượng tầng được thiết kế theo kiểu dốc nghiêng xuống.
Việc Giảm bớt khoảng 75% tia hồng ngoại phát ra trên thân của con tàu đã được thực hiện bằng cách loại bỏ các kênh, khí thải nóng được xử lý và thải ngầm bằng hệ thống xả ngang.Nước biển được hút vào ống thoát khí để làm mát khí thải, trước khi bị thải ra ngay phía trên mực nước:

Thông số kỹ thuật của tàu:
Tải trọng: 3.500 tấn.
Chiều dài tàu: 120m.
Ngang: 16,34m.
Mớn nước: 4,4m
Thủy thủ đoàn: 120 người.
Tốc độ tối đa: 27 kt.
Tốc độ tiết kiệm: 20kt.
Số ngày hoạt động liên tục: 21 ngày ở tầm hoạt động 6,050nm tại12kt.
Vũ khí:
1 pháo OtoMelara 76mm gun.
2 pháo Oerlikon 20mm Mk1
1 pháo Denel (LIW) twin 35mm đặt phía sau tàu:

16 tên lửa phòng không Umkhonto VLS.

8 tên lửa chống hạm MM40 Exocet.
Hệ thống mồi bẫy, pháo sáng và HE rockets: 2 Grintek MRL.
2 bệ ống phóng kép chống ngầm 324mm.
Hệ thống cảm biến và điều khiển:
Hệ thống quản lý điện/quang học: TMEO.
Radar giám sát: Thales MRR.

Radar tìm kiếm bề mặt / trên không: Thomson-CSF 3D
Radar chống chướng ngại: MDS 3060
Radar theo dõi: Reutech ORT.
Hệ thống theo dõi điện/quang học: Reutech EOTS.
Hệ thống lựa chọn, chỉ định mục tiêu: M-Tek TDS.
Hệ thống sonar chống ngầm: Thales Kingklip.
Hệ thống chiến đấu điện tử:

Hệ thống quản lý chiến đấu:COSYS-110M1
Hệ thống dữ liệu: ADS / Thales CMS.
Hệ thống tích hợp thông tin:Grinaker SSC.
Hệ thống GPS tích hợp: Litef / CCII NSS / NDSS.
Động cơ:
2 x MTU 16V 1163 TB 93 (mỗi cái 5,920kW ).
1 động cơ tuốc bin khí GE LM2500 (20,000kW)
Hangar chứa 1 trực thăng chống ngầm Sikorsky SH-70 (hải quân Nam phi sử dụng trực thăng AgustaWestland SuperLynx 300).

Được tombuys sửa chữa / chuyển vào 16:24 ngày 23/07/2010

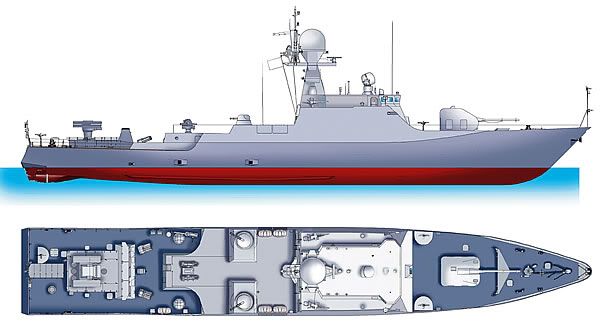

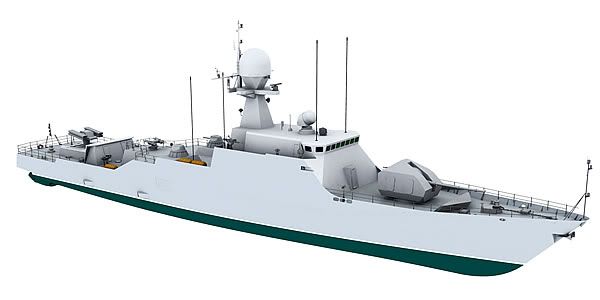

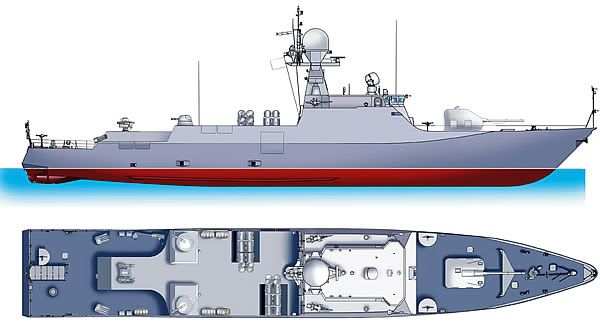

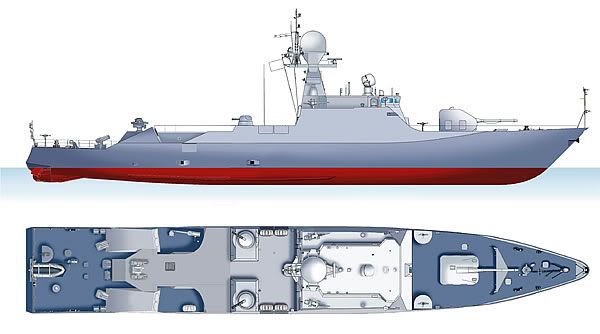

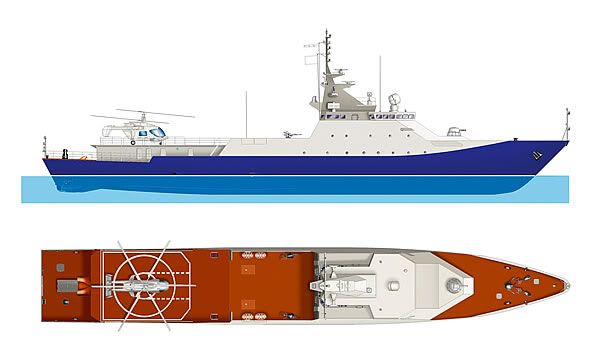

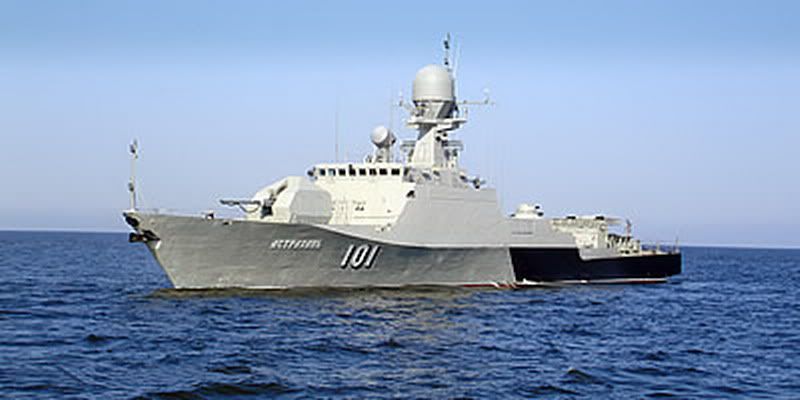

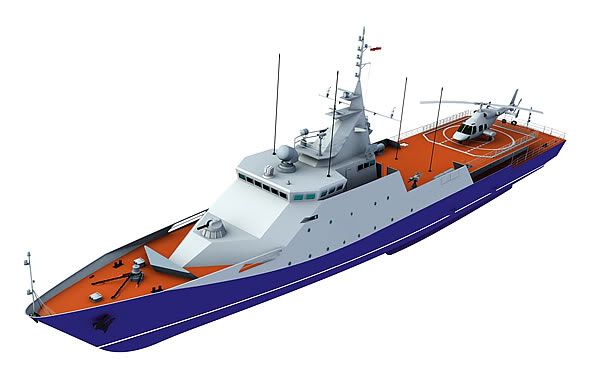

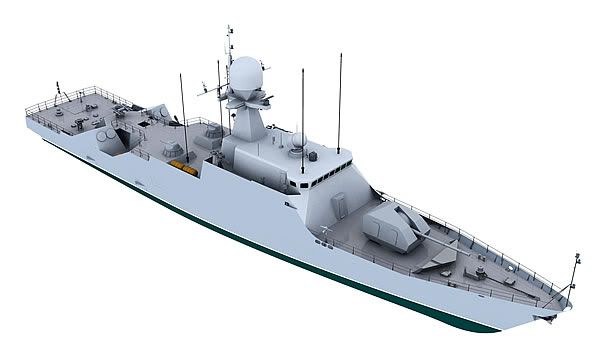

Đề xuất phương án lắp đặt tên lửa mới cho tàu có trọng tải thấp ,với thiết kế này số lượng tên lửa tăng lên đáng kể :

giải trí một tý , hòanh tráng :
