Hình ảnh về các loại tàu chiến tàng hình trên thế giới

[/quote]
Sorry, em bị nhầm! Đính chính lại, Hamina class cũng không phải là của Phần Lan sản xuất, mà do Công ty kỹ thuật hàng hải và kiến trúc hải quân STXM, có văn phòng tại Vancouver-Canada và Houston-Mỹ, là chi nhánh thuộc sở hữu của STX Europe ASA đóng. Đa số thiết bị trên tàu từ radar đến vũ khí sử dụng là của Thụy Điển. Hiện đang được biên chế vài chiếc cho lực lượng tuần tra của Hải quân Phần Lan.
[/quote] Tàu Hamina được phát triển và trang bị cho hải quân Phần Lan do tập đoàn STX thiết kế nhưng được đóng tại các nhà máy đóng tàu của Aker Finnyards trên lãnh thổ Phần Lan tại các điạ điểm là Helsinki,Rauma và Turku.Chiếc cuối cùng trong lớp Hamina được đóng ở Rauma trong tổng số 4 chiếc.
http://www.stxeurope.com/?page=720&xml=S/134984/PR/200409/959972

Sorry, em bị nhầm! Đính chính lại, Hamina class cũng không phải là của Phần Lan sản xuất, mà do Công ty kỹ thuật hàng hải và kiến trúc hải quân STXM, có văn phòng tại Vancouver-Canada và Houston-Mỹ, là chi nhánh thuộc sở hữu của STX Europe ASA đóng. Đa số thiết bị trên tàu từ radar đến vũ khí sử dụng là của Thụy Điển. Hiện đang được biên chế vài chiếc cho lực lượng tuần tra của Hải quân Phần Lan.
[/quote] Tàu Hamina được phát triển và trang bị cho hải quân Phần Lan do tập đoàn STX thiết kế nhưng được đóng tại các nhà máy đóng tàu của Aker Finnyards trên lãnh thổ Phần Lan tại các điạ điểm là Helsinki,Rauma và Turku.Chiếc cuối cùng trong lớp Hamina được đóng ở Rauma trong tổng số 4 chiếc.
http://www.stxeurope.com/?page=720&xml=S/134984/PR/200409/959972
[/quote]
__________________________________________________
Thanks bác! STX này có cả chi nhánh tại Việt Nam mình nữa ha. Nhìn có hồn quá, chắc phải đề xuất đóng chục chiếc Hamina class trang bị cho lực lượng tuần tra Việt Nam quá

Được tombuys sửa chữa / chuyển vào 09:46 ngày 27/08/2010

Tàu Hamina được phát triển và trang bị cho hải quân Phần Lan do tập đoàn STX thiết kế nhưng được đóng tại các nhà máy đóng tàu của Aker Finnyards trên lãnh thổ Phần Lan tại các điạ điểm là Helsinki,Rauma và Turku.Chiếc cuối cùng trong lớp Hamina được đóng ở Rauma trong tổng số 4 chiếc.
http://www.stxeurope.com/?page=720&xml=S/134984/PR/200409/959972
[/quote]
__________________________________________________
Thanks bác! STX này có cả chi nhánh tại Việt Nam mình nữa ha. Nhìn có hồn quá, chắc phải đề xuất đóng chục chiếc Hamina class trang bị cho lực lượng tuần tra Việt Nam quá

Được tombuys sửa chữa / chuyển vào 09:46 ngày 27/08/2010
[/quote] Giá của một chiếc loại này là hơn 100 triệu USD tính theo thời giá năm 2008 thì phải.Hamina được đóng theo tiêu chí của khối Nato với hệ thống radar-thông tin của Pháp pháo tên lửa trang bị của Na uy và Thụy Điển động cơ của RR-Anh quốc nên khó mà phù hợp với hạ tầng có sẵn của HQVN.Thay vì mua hamina có thể mua các tàu tuần tra tên lửa cao tốc mới của Zelenodolsk-Nga lớp 21631 thì phù hợp hơn

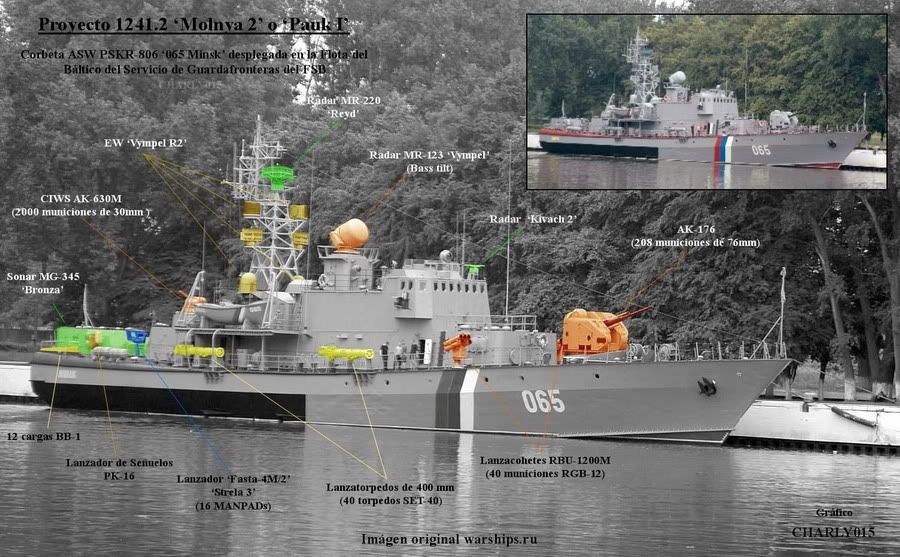

Con Hamina này nhìn cũng ok, nhưng nếu con 1241 của mình mà thiết kế lại phần thượng tầng nhìn còn ok hơn. hi
Được binlakhang sửa chữa / chuyển vào 11:18 ngày 27/08/2010

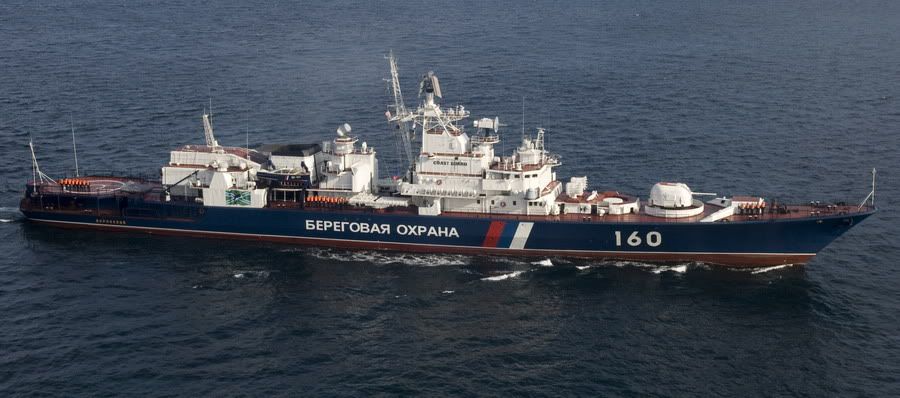

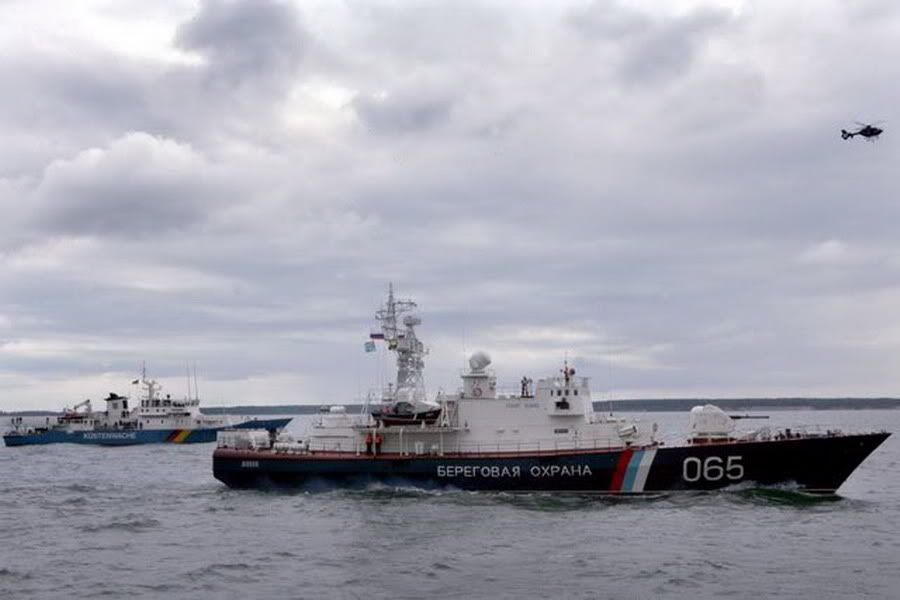

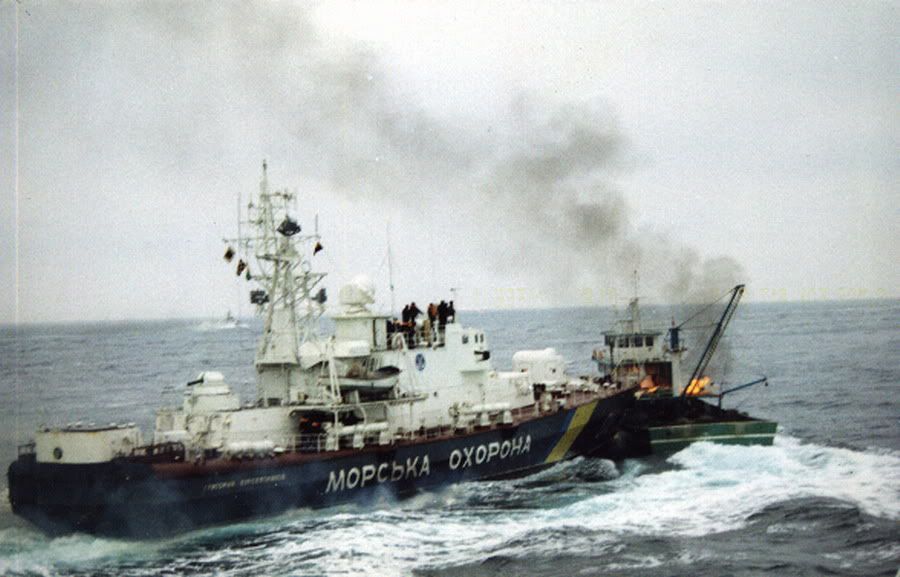

Này thì tuần duyên này :





Được thanhlethanh sửa chữa / chuyển vào 14:23 ngày 27/08/2010

Các bác nghĩ sao nếu dùng chiếc này để chống cướp biển

http://www.bossintl.com/blog/wave-piercing-speedboat/

chiếc này mà bọn cướp biển thấy đang lao từ xa là đã vãi hồn, bỏ tàu nhảy xuống biển trốn luôn.
@ctthk80: Tìm mãi mà chẳng thấy tàu nào lớp 21631, nếu bác có cho em xin tấm ảnh vậy!

21631 là biến thể của tàu tên lửa 21630 bạn ạ. Bạn có thể tham khảo ở link này:
http://www.militaryphotos.net/forums/showthread.php?185043-Gorkov-shipyard-in-Tartarstan-wins-Russian-navy-tender-for-5-Project-21631

Chỉ là cái tên gọi khác thôi mà bác ! , em nó là biến thể của project 21630 mà tớ đã post trước đó ( có trang gọi là 21631 có trang khác gọi là 21632 )

bác xemlại ở các trang trước hoặc xem ở đây ở đây :
http://ttvnol.com/forum/quansu/1239586/trang-39.ttvn
http://www.militaryphotos.net/forums/showthread.php?185043-Gorkov-shipyard-in-Tartarstan-wins-Russian-navy-tender-for-5-Project-21631
http://www.oborona.ru/1437/1440/index.shtml?id=5150
Được thanhlethanh sửa chữa / chuyển vào 08:41 ngày 28/08/2010

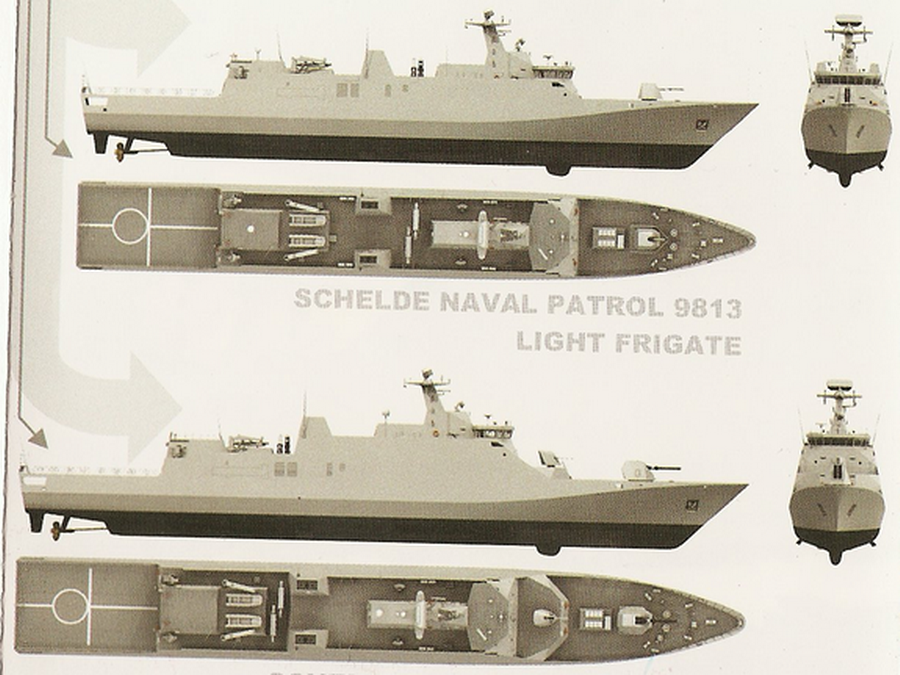

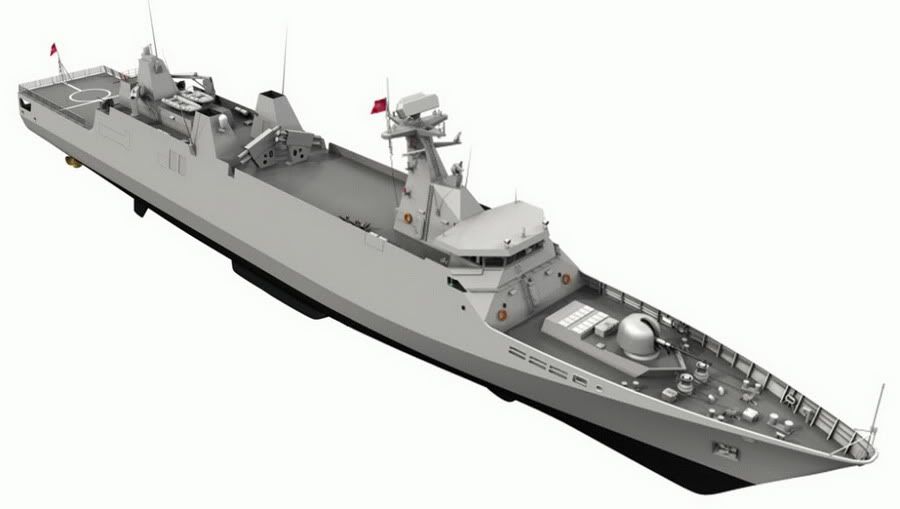

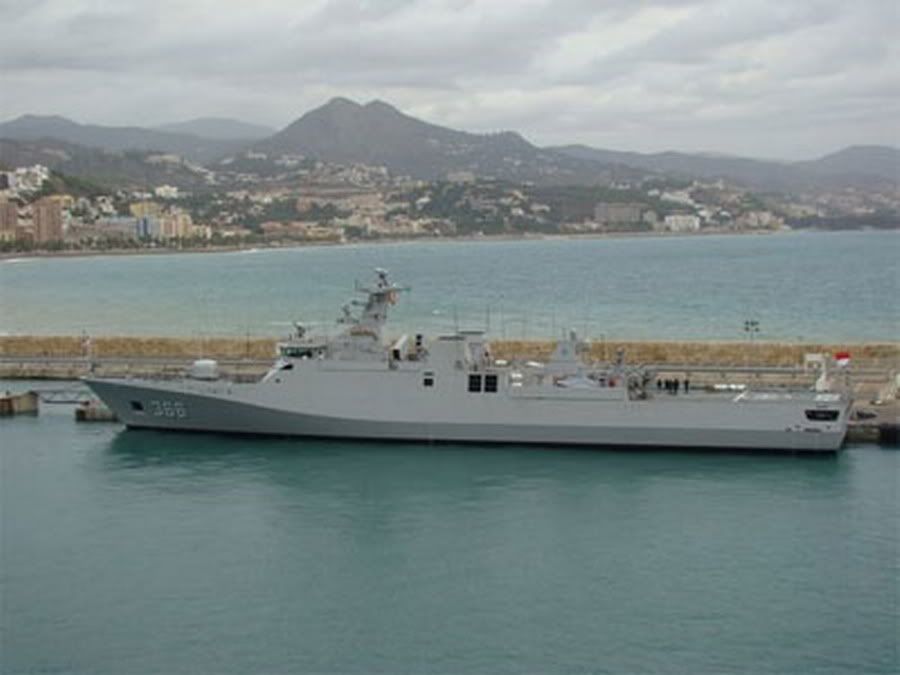

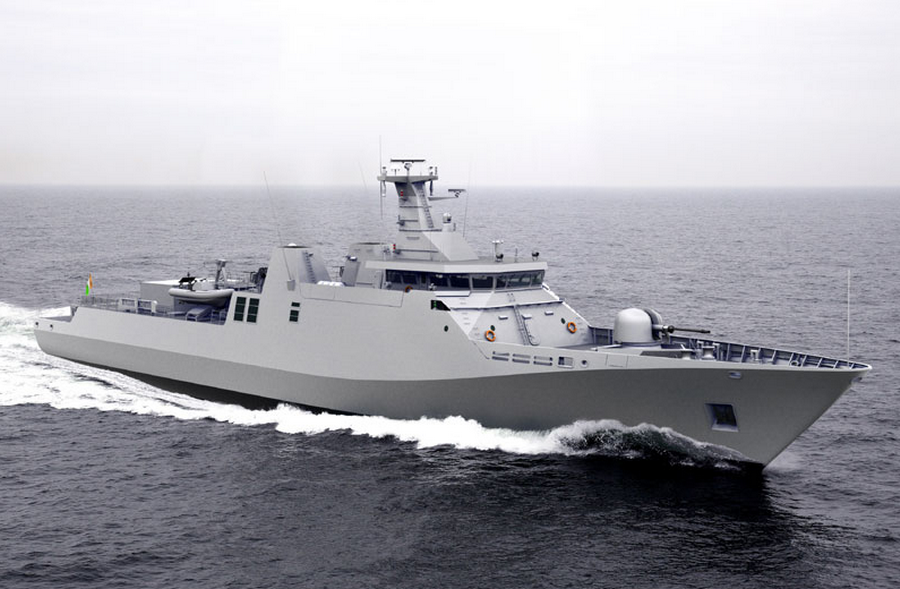

Dự kiến, PAL Indonesia sẽ tiến hành đóng mới chiếc chiến hạm lớp Sigma 10514 theo giấy phép của Damen Schelde Naval Shipbuilding. Chiếc chiến hạm Sigma 10514 này có thể là chiếc đầu tiên trong kế hoạch đóng 20 khinh hạm mới theo khuôn khổ chương trình PKR (Perusak Kawal Rudal) của Indonesia.




Thông số kỹ thuật :
Builders: Schelde Naval Shipbuilding
Operators: Royal Moroccan Navy
Indonesian Navy
Subclasses: 9113, 9813, 10513
Planned: 3
Completed: 4
General characteristics
Type: Corvette
Displacement: 1692 tons
Length: 90.71 meters (297.605 feet)
Beam: 13.02 meters (42.7165 feet)
Draft: 3.6 meters (11.8110 feet)
Propulsion:
-2 x SEMT Pielstick 20PA6B STC rated at 8910 kW each driving a lightweight Geislinger[1] coupling combination BE 72/20/125N + BF 110/50/2H (steel - composite coupling combination)
-4 x Caterpillar 3406C TA generator rated at 350 kW each
-1 x Caterpillar 3304B emergency generator rated at 105 kW
-2 x shaft with Rolls Royce Kamewa 5 bladed CP propeller
-2 x Renk ASL94 single step reduction gear[2] with passive roll stabilization
Speed:
Maximum: 28 knots
Cruising: 18 knots
Economy: 14 knots
Range:
At cruising speed of 18 knots: 3600 Nm
At economy speed of 14 knots: 4800 Nm
Complement: 20, up to 80
Sensors and
processing systems:
-Combat System: Thales Group TACTICOS[3] with 4 x Multifunction Operator Console Mk 3 2H
-Search radar: MW08 3D multibeam surveillance radar
-IFF: Thales TSB 2525 Mk XA (integrated with MW08)
-Navigation radar: Sperry Marine BridgeMasterE ARPA radar
-Fire control radar: LIROD Mk 2 tracking radar
-Data Link: LINK Y Mk 2 datalink system
-Sonar: Thales UMS 4132 Kingklip medium frequency active/passive ASW hull mounted sonar
Internal Communications:
Thales Communication''s Fibre Optical COmmunications Network (FOCON) or EID''s ICCS where on-board users have access to internal and/or external communication channels and integrated remote control of communications equipment
Satellite Comms: Nera F series
Navigation System: Raytheon Anschutz integrated navigation
Integrated Platform Management System: Imtech UniMACs 3000 Integrated Bridge System[4]
Electronic warfare
and decoys:
-ESM: Thales DR3000
-ECM: Racal Scorpion 2L
Decoy: TERMA SKWS, DLT-12T 130mm decoy launchers, port, starboard
Armament:
-Anti-air missile: 2 x quad MBDA Mistral TETRAL, forward & aft
-Anti-surface missile: 4 x MBDA Exocet MM40 Block II
Guns:
- Oto Melara 76 mm (A position)
-2 x 20 mm Denel Vektor G12 (Licensed copy of GIAT M693/F2) (B position)
-Torpedoes: EuroTorp 3A 244S Mode II/MU 90 in 2 x B515 launchers
Aviation facilities: landing pad, optional hangar
http://en.wikipedia.org/wiki/Sigma_class_corvette
http://defense-studies.blogspot.com/2009_06_01_archive.html
http://s11.invisionfree.com/shipbucket/ar/t526.htm
http://www.qdnd.vn/QDNDSite/vi-VN/61/43/115/115/115/122097/Default.aspx
