Chào mod! hoan nghênh nhã ý của Mod khi có món quà xuân dành cho các mem trên này [][r32)] ,vì cuối năm nên nhiều người bận rộn thôi thì mọi người cố gắng giúp mod một tay [] ,riêng nhà em thì bận túi bụi chỉ có thể giúp bằng cách sưu tầm thêm nhiều bài mới [][] các bác thông cảm cho nhà em với [r32)][r32)][r32)]
@ all ! cám ơn các bác từ đầu tới giờ đã không cãi vả ,xả rác và thô tục..... trong topic của bác Tombuys [][]

Barzan (Vita) Class Fast Strike Craft, Qatar



thông số :
-thủy thủ đoàn : 35 người ( bao gồm 7 sĩ quan )
-dài : 56 mét
- rộng : 9 mét
-cao : 2.5 mét
-tải trọng : 380 tấn đầy tải
-tốc độ : 35 kt
-tầm hoạt động : 1800 dặm tại tốc độ 12 kt
Năm 1992, Qatar đã đạt hàng bốn tàu Barzan (Vita) Class từ xưởng đóng tàu Hải quân Anh Vosper Thornycroft tại Southampton. Hai đầu tàu QENS Barzan và Huwar được bàn giao vào năm 1996 và hai tàu cuối cùng QENS Al Udeid và QENS Al Deebel đã được chuyển giao vào năm 1998.

Thiết kế này là một biến thể của xưởng Thornycroft Vosper từ tàu tuần tra 56M xây dựng cho Oman và Kenya, với một sự sắp xếp bên trong được thiết kế lại thân tàu và cấu trúc thượng tầng đã kết hợp các tính năng cho phần giảm tín hiệu radar. vây roll-damping đã được thêm vào nhằm ổn định hoạt động trên biển .

Hệ thống chiến đấu dữ liệu là Nederland Thales (trước đây là Signaal) SEWACO FD với đầy đủ hệ thống phân phối Thales TACTICOS quản lý chiến đấu và liên kết thông tin liên lạc link Y.


Weapons control is provided by the Thales Nederland STING optronic director and the IRSCAN infra-red search and track system.


TACTICOS cung cấp đánh giá mối đe dọa tự động, phân công và liên kết cảm biến vũ khí. kiểm soát vũ khí được cung cấp bởi radar Thales Nederland Sting điện quang (electro-optic director) / và tìm kiếm hồng ngoại ( IRSCAN ) và hệ thống theo dõi giám sát thụ động cung cấp thông số cho tác xạ trong hệ thống vũ khí.
Theo dõi mục tiêu được hỗ trợ bởi , tùy chọn camera truyền hình , máy đo khoảng cách laser hồng ngoại và. Hệ thống cung cấp tìm kiếm mục tiêu khu vực với việc phát hiện mục tiêu tự động, vị trí đạn và đánh giá kết quả tác xạ cung cấp cho các radar điều khiển hỏa lực Sting và hệ thống theo dõi điện quang học điều khiển súng Oto Melara 76mm .

Lớp Barzan (Vita) được trang bị hai bệ phóng bốn-ống cho MM40 Exocet MBDA (trước đây là Aerospatiale-Matra) . Với một tầm bắn 4km đến 70 km, các tên lửa Exocet có hành trình hướng dẫn quán tính, dẫn đường bằng radar chủ động, và một đầu đạn 165kg. Chiều cao hành trình của tên lửa này là khoảng 100 m và trong giai đoạn cuối chiều cao là 5m đến 8m.

Hệ thống tên lửa đất-đối-không là Sadral sáu-ống phóng MBDA (trước đây là Matra BAe Dynamics) với tên lửa Mistral , có một tầm bắn 4km, đầu đạn dẫn hướng hồng ngoại bao gồm 1 kg chất nổ .

The Sting EO fire control radar and electro-optical tracking system plus the Oto Melara 76mm/62 super rapid naval gun.
súng là Oto Melara 76mm / 62 siêu nhanh, với độ cao ° 85,tốc độ 120 viên đạn một phút, và tầm bắn 16km. Trọng lượng vỏ là 6kg. Hệ thống đạn dược cung cấp cho khẩu súng đã được cài đặt bên dưới boong tàu. thường chứa 70 viên đạn .


The 30mm Thales Nederland Goalkeeper close-in weapon system is positioned at the rear.


phòng thủ tầm gần là súng 30mm từ Thales Nederland. tự động thực hiện tìm kiếm , mục tiêu được chỉ định và theo dõi bởi các ra da I-và radar K-band.

súng có bảy thùng dạn với tốc độ 4.200 vòng một phút và tầm 200m đến 3km. Lớp Vita cũng được trang bị hai súng máy 12,7 mm.


Biện pháp đối phó bao gồm các Sagem Défense sécurité (trước đây là EADS ) Dagaie Mk 2 , Thales DR3000S hỗ trợ các biện pháp điện tử và radar Thales Salamandre ARBB 33 gây nhiễu.


Các radar tìm kiếm trên không và cảnh giới là Thales MRR-3D radar đa chức năng hoạt động ở băng tần G. Các radar định vị I-band là Kelvin Hughes 1007 và các I / J radar kiểm soát hỏa lực là Sting từ Thales Nederland.


lớp Barzan có bốn động cơ diesel MTU 20V 538 TB93 18.740 mã lực,hai chân vịt

Chưa thấy bác nào giới thiệu về con này nhỉ? Project 1154 Neustrashimy class. (tiền thân của lớp Talwar)
Tải trọng: 3.800 tấn (tiêu chuẩn), 4.250-4.400 (đầy tải)
Tốc độ: 30 knots
Dài 129,6m
Rộng 15,6m
Mớn nước 8,1m
Thuỷ thủ đoàn: 210
Vũ khí trang bị:
Pháo hạm AK-100, 8 quả tên lửa chống hạm Kh-35 Uran-E, phòng không có 9M-330/SA-N-9 Gauntlet (32 quả bố trí trong 4 ụ VLS Kinzhal), phòng không tầm cực gần (CWIS) có 2 hệ thống Kortik (Kashtan đấy ạ, vì sao lại gọi là Kortik thì các bác tìm bài bác gulfoil đọc nhá) với tổng cộng 64 quả tên lửa 9M-311/SA-N-11 Grison, chống ngầm thì 6 ống phóng lôi (ống phóng lôi của em này được bố trí khá đặc biệt, chút nữa sẽ có ảnh) và 1 bệ RBU-6000.
Ra đa:
MR-760 Fregat-MA/Top Plate 3-D air search Radar
MR-352 Pozitiv/Cross Dome (em này thì các bác biết rõ rồi [])
MR-360 Podkat/Cross Sword (ra đa tầm soát hoả lực phòng không)
Sonar:
Zvezda-1
MGK-345 Bronza/Ox Yoke
Ox Tail

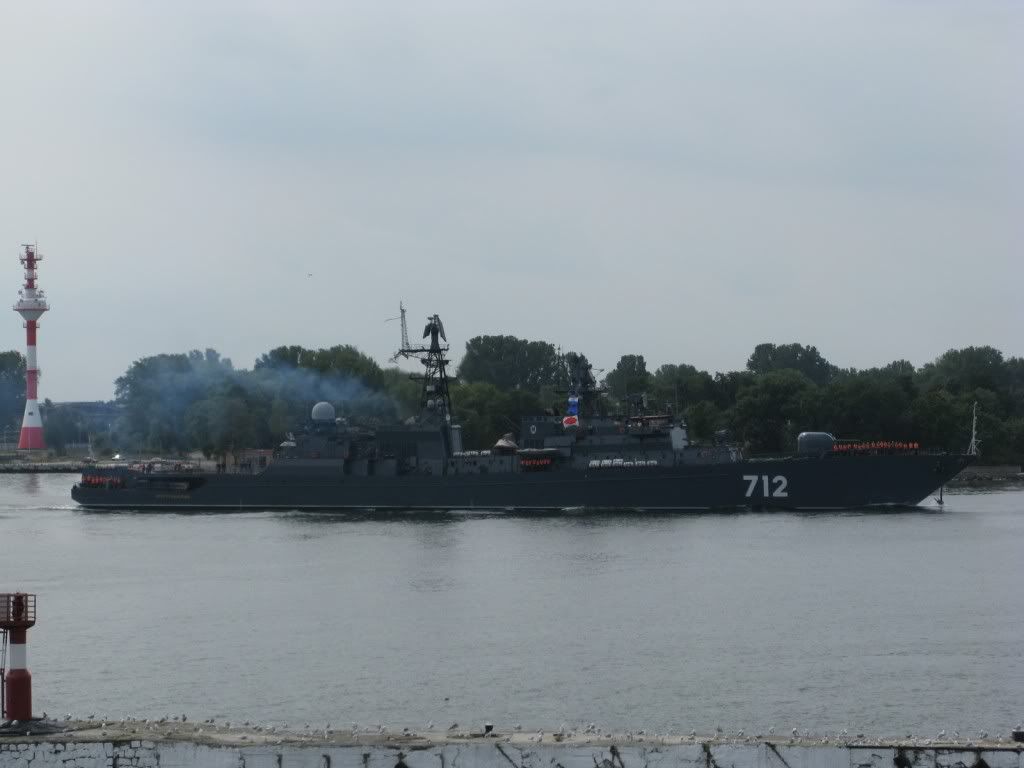

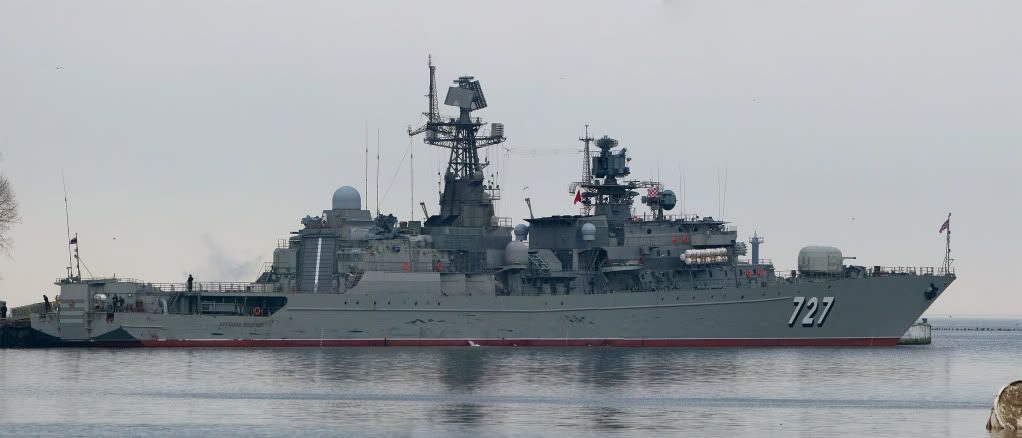

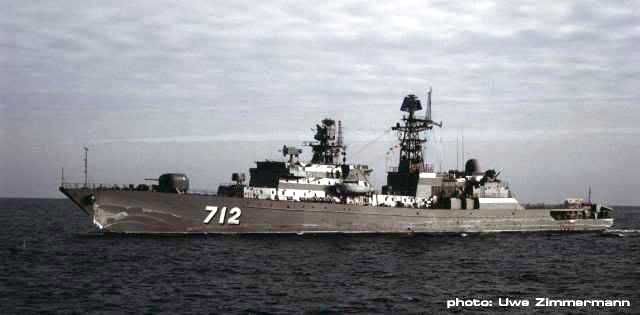

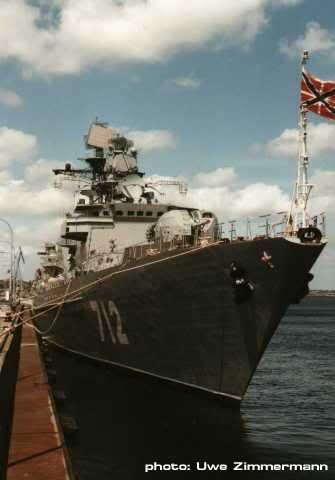

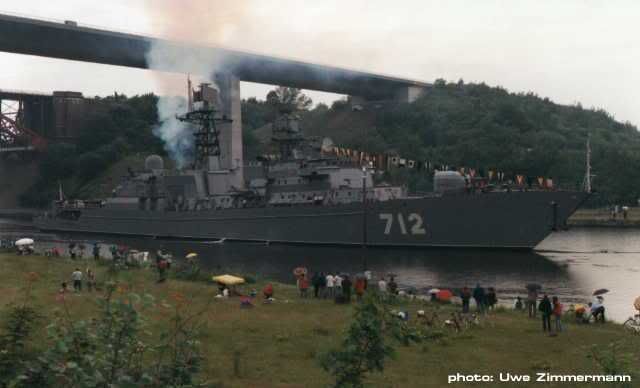

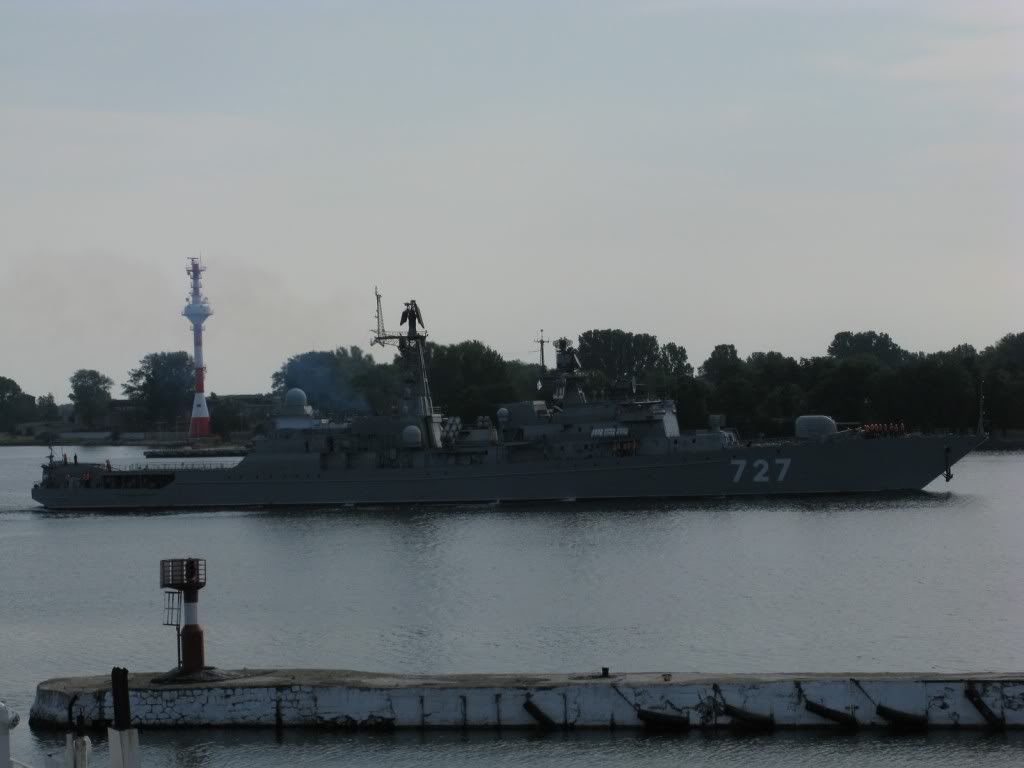

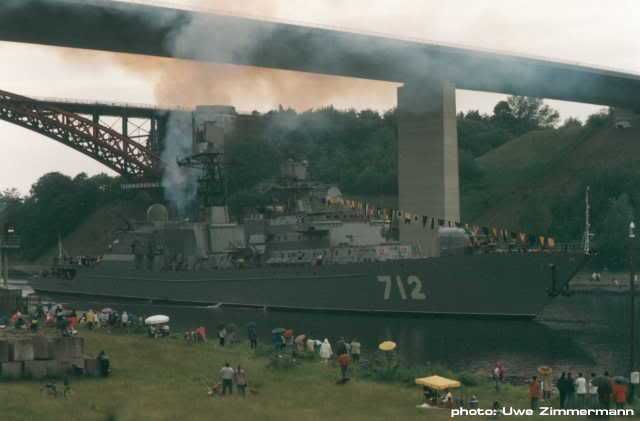

Có helipad và hangar. Hiện nay trong biên chế của HQ Nga có 2 tàu thuộc lớp này số hiệu là 712 và 727 (riêng tàu số hiệu 712 thì chưa bao giờ thấy nó có mang theo tên lửa chống hạm).

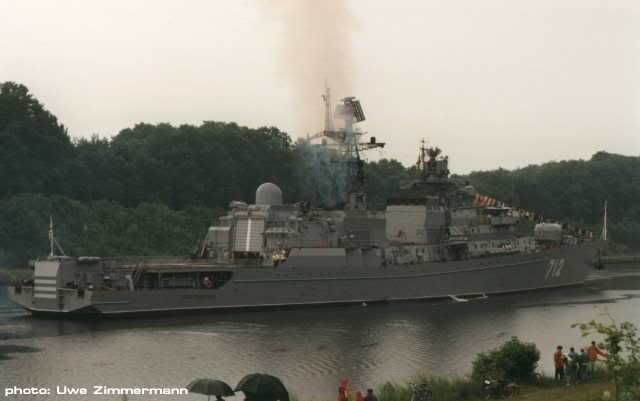

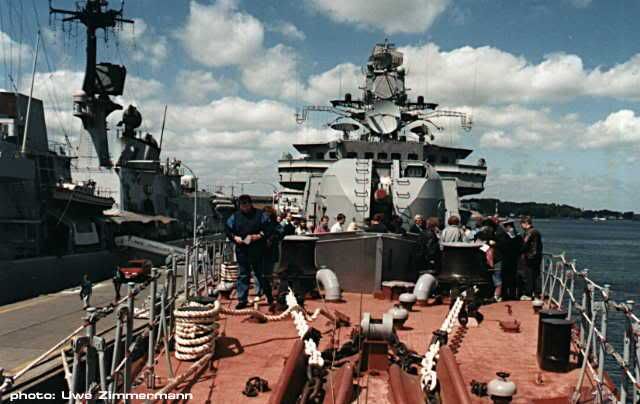

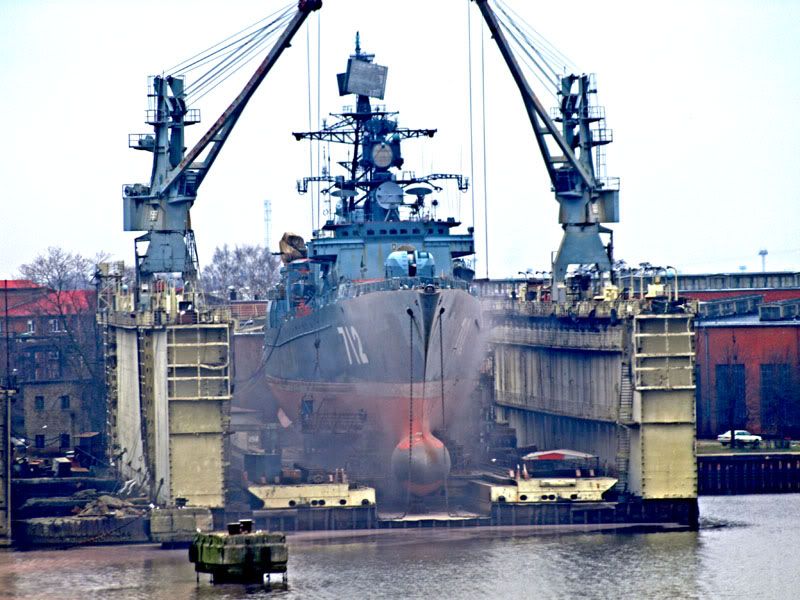

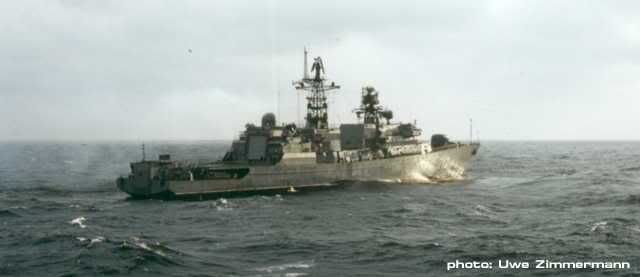

Sau đây là một số hình ảnh











-----------------------------Tự động gộp Reply ---------------------------
Tiếp ảnh

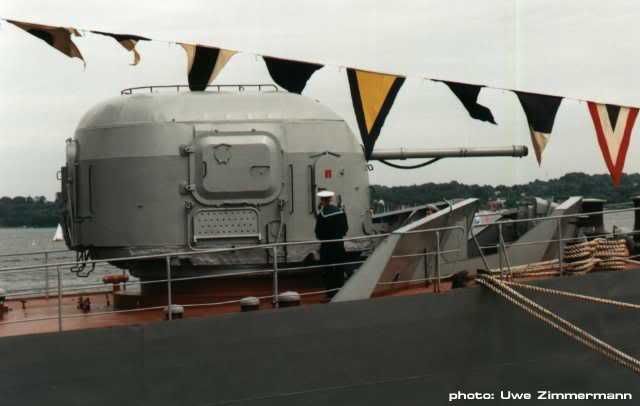

Pháo hạm AK-100

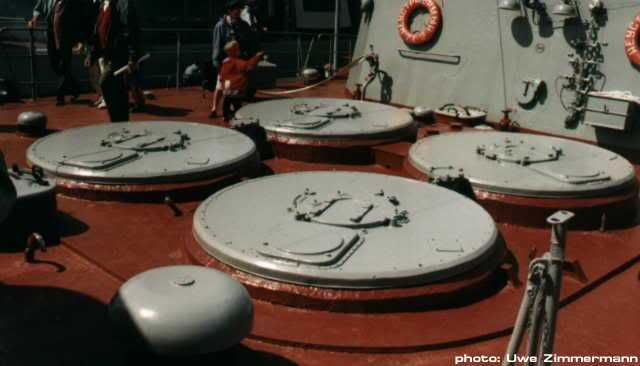

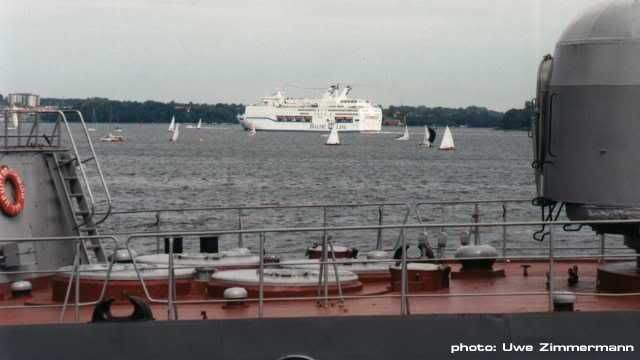

Hệ thống phòng không SA-N-9

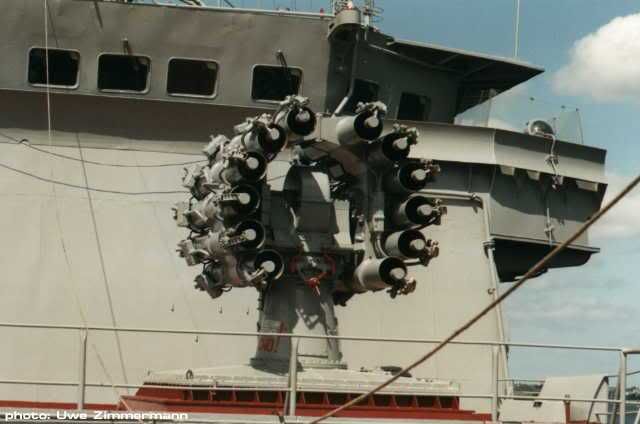

Rocket chống ngầm RBU-6000

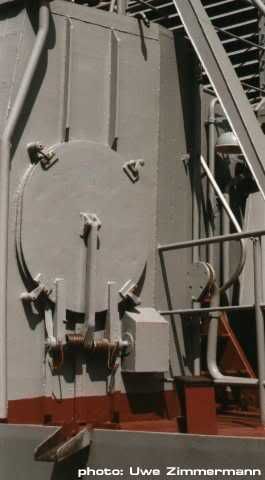

Ống phóng lôi được bố trí khá lạ

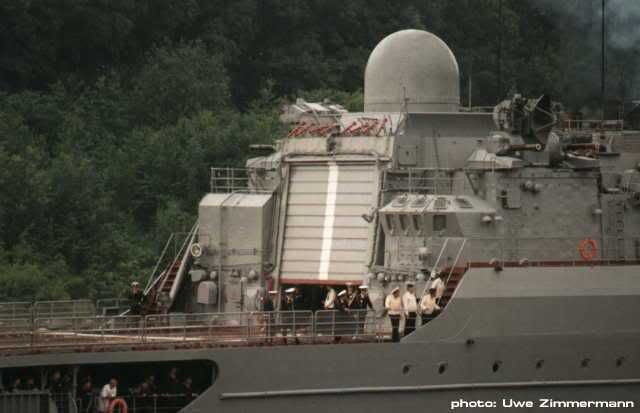

Hangar

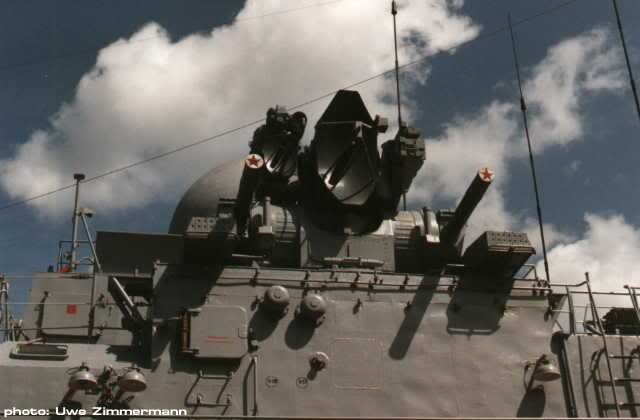

CIWS

-----------------------------Tự động gộp Reply ---------------------------

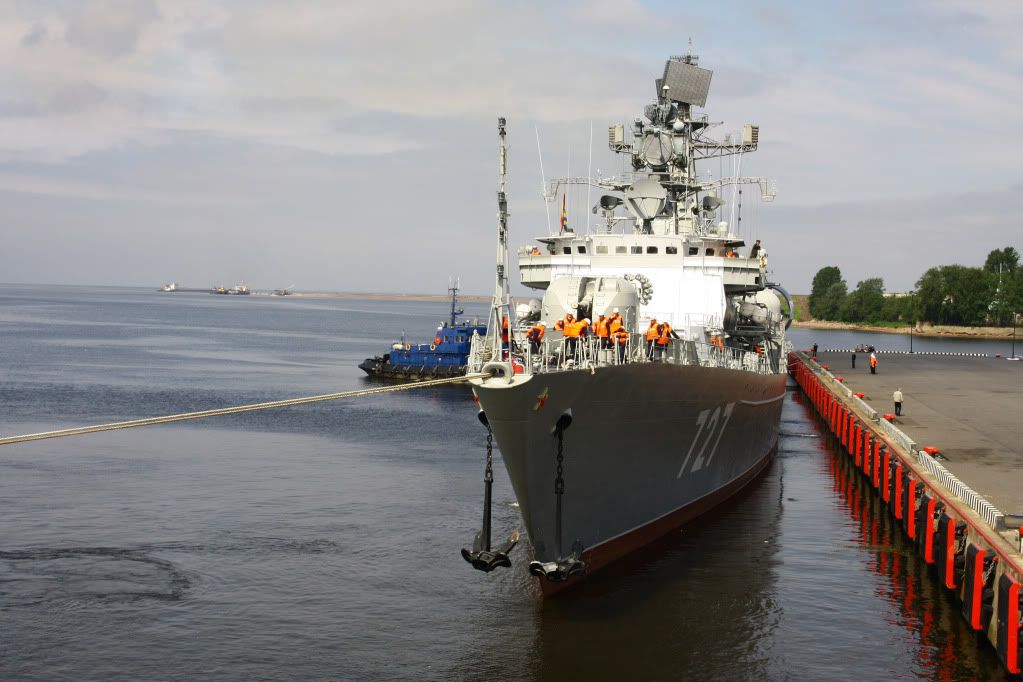

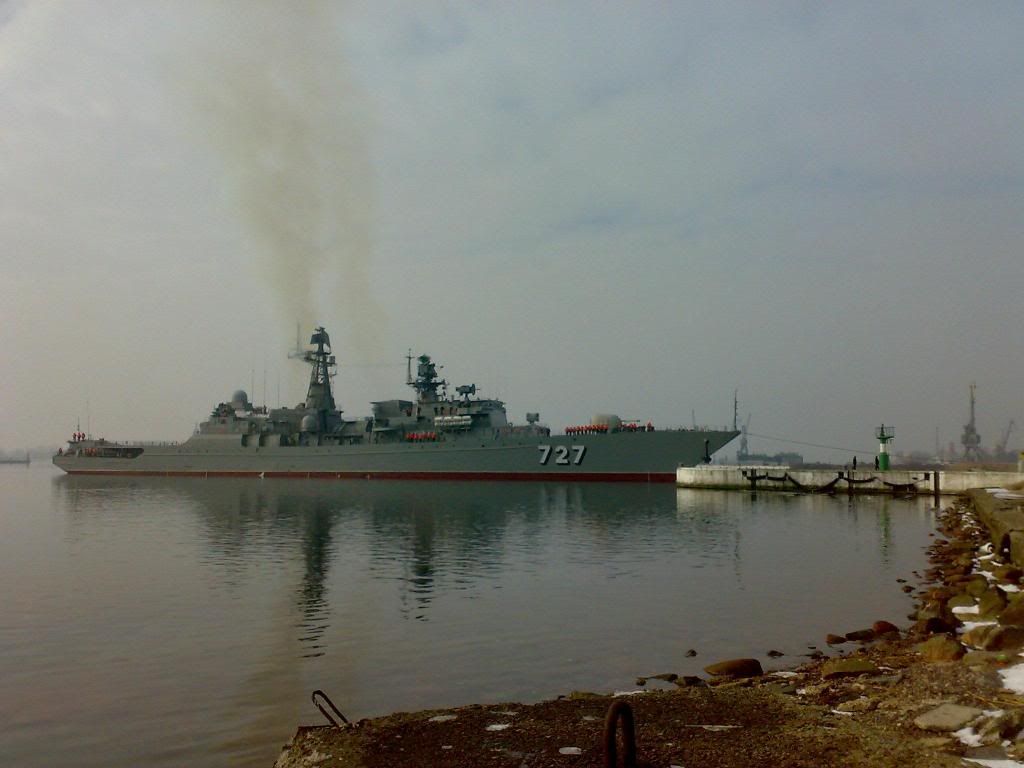

Thêm ảnh (xin lỗi các bác em up nhiều ảnh quá)

Hình như đang tái khởi động lại dự án này .

À bác evannalynch nếu em đọc không nhầm thì theo tài liệu bên này thì chỉ có 24 quả phòng không SA-N-9

http://www.harpoondatabases.com/encyclopedia/Entry2331.aspx

WEAPONS-Missiles

x4 2S-95 Kynshal ***tuple VLS for 9M330 (SA-N-9 “Gauntlet”): 24NM AA (4 fire control channels available)

Nguồn mình đọc là 32 quả (mà thôi chuyện đó không quan trọng lắm), mình chưa đọc được thông tin nào là dự án này đước tái khởi động lại cả. Có lẽ bây giờ người Nga đang tập trung vào project 22350 có tính năng hơn hẳn loại này.

- Tầu lớp "dũng cảm " Neustrashimy là tàu săn ngầm cỡ lớn

- Kortik = dao găm sỹ quan Hải quân=====>xem thêm topic " Tên lửa Nga sức mạnh vượt trội trên chiến trường " bên quân sử việt nam của @longtrec

Normal 0 false false false MicrosoftInternetExplorer4 /* Style Definitions */ table.MsoNormalTable {mso-style-name:"Table Normal"; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin:0cm; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:10.0pt; font-family:"Times New Roman"; mso-ansi-language:#0400; mso-fareast-language:#0400; mso-bidi-language:#0400;} đúng là dở hơi,đọc tên topic lại đi cu,tầu nì mừ tàng hình á

Kiến thức thì không có, chỉ biết mỗi việc ăn theo thì đi chỗ khác mà chơi, đọc từng bài trong topic này mà xem có bao nhiêu tàu tàng hình, còn việc post bài có được hay không thì chủ thớt sẽ là người quyết định. Đằng ấy chả phải loại ý kiến ý cò gì nhé.
P/s: xin lỗi bác chủ thớt, mod vào dẹp dùm 2 bài này nhé.

Nếu không phải mỗi tầu tàng hình, mà là tầu HQ noi chung thì em xin góp con này của lực lương HQ BTT mà em chưa thấy trên cái Topic này. Tầu có hoà lực mạnh khả năng cơ động cao, không biết BTT đã có khả năng sơn tàng hình nó như I Ran chưa.

Mod có ý tưởng hay, nhưng làm sao để chuyển sang PDF hả bác? Hiện em còn kha khá các loại tàu nữa đấy nha bác[r2)]
-----------------------------Tự động gộp Reply ---------------------------

Xin cảm ơn bác và nồng nhiệt đón chào sự trở lại của thanhlethanh[]Bữa giờ vắng bác, nhờ có Javelin nhiệt tình ủng hộ, nếu không thì không biết chủ đề này đã rơi xuống tới đâu rồi!
-----------------------------Tự động gộp Reply ---------------------------

Rộng ra càng hay, nhằm phục vụ thêm kiến thức về tàu chiến cho người đọc là quá tốt rồi, đồng thời mod cho phép là được. Chờ sự tham gia tiếp theo của bạn![][r2)]
