Hình ảnh về các loại tàu chiến tàng hình trên thế giới

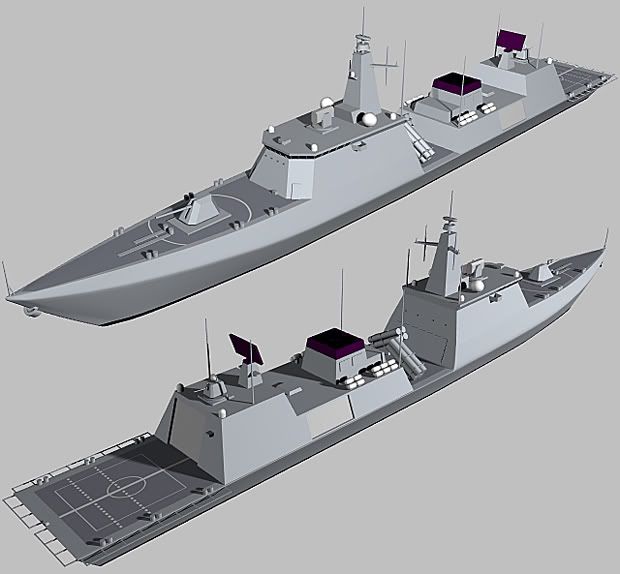

Fregate FFX - Korea Selatan:



Kích thước(m) 124x14x4
Trọng lượng: 3100 tấn
Thủy thủ đoàn 170 người
Tốc độ tối đa 32kts, hành trình:18kts
Tầm hoạt động 4500nm
1 x 76mm
1 x RAM
1 x CIWS
8 tên lửa chống hạm SSM 700-K.
2 bệ kép với 4 ống ngư lôi.

em này có hợp tác với DCNS không vậy bác ! nhìn giông giống lớp fobin [] , ra-da nhìn có vẽ khủng mà phòng không yếu quá [].
em này chỉ dùng để làm kiểng ,tuần tra dọa tàu cá bắc hàn thì tốt []

Xin hỏi mog AnPha3 và bác home124 làm xong chưa vậy, có thể có trước tết âm lịch này không các bác

không khí trầm lắng quá [],
Tàu Aegis của nhật Bản :

Chokai, of Japan’s Navy.

Kongo,of Japan’s Navy.

Đúng là trầm lắng thật. Rầm rộ lên ý tưởng ấn phẩm, rồi lại thin thít, thanh tịnh như chùa.

Thêm một số ý tưởng thiết kế độc đáo về tàu tàng hình của Pháp (?):<P class=MsoNormal style=[/IMG]1/HSC N75 II:


2/HSC N130A:

Sorry các bạn, tớ đang làm Vol 2, nhưng mà mấy bựa ni tui mắc việc do chuyển trụ sở về vị trí mới, lu bu nên chưa làm cho hắn xong. Mong các đồng chí và các bạn thông cảm. Tui không phải hạng đánh trống bỏ dùi mô.

Demo số thứ 2 - nhắn bạn quangduong là miềng làm theo cách của miềng, mỗi số mỗi loại chứ không nhét chùm vào với nhau:

Này bác Home, theo ý kiến của em, đã qua Tết Dương rồi, bác và bác Alpha nên bắt đầu mở riêng 1 topic "Ấn phẩm mừng Xuân 2011 về các loại tàu chiến tàng hình" đi, liền mạch lai rai từ đây đến Tết Nguyên đán và người xem cũng dễ theo dõi hơn. Bài đầu là HMS Darring-Anh. Cảm ơn bác và mong sớm!

chẹp ! đẹp lắm bác [],thanks nhiều [r2)].tiếc là nút vote đi bụi rồi [].
-ý của bác tom cũng hay đấy [] nhưng các bác phải đóng dấu nào ,kẻo nó chạy mất [].

Thứ Sáu ngày 07 Tháng 1 2011 - The Royal Brunei tiếp nhận hai tàu tuần tra DARUSSALAM Class, cụ thể là KDB DARUSSALAM và KDB DARULEHSAN.

​

buổi lễ bàn giao diễn ra tại Nhà máy đóng tàu Lürssen, Đức và thay mặt cho chính phủ của Brunei Darussalam là Thứ trưởng của phòng, Dato Paduka Haji Mustappa bin Haji Sirat.

The Class DARUSSALAM với chiều dài là 80 mét và rộng 13 mét . Đó là chạy bằng động cơ diesel và hoạt động liên tục 21 ngày trên biển. Con tàu được trang bị tên lửa chống tàu và một khẩu súng cỡ nòng trung bình. Cả hai tàu dự kiến sẽ bắt đầu chuyến đi đầu tiên trở về Brunei vào tháng Ba và dự kiến đến tháng năm năm nay, ( phấn đấu kịp kỷ niệm lần thứ 50 của lực lượng vũ trang Hoàng gia Brunei). Những người lái tàu hoàn toàn do cán bộ, chiến sĩ hải quân của Hoàng gia Brunei .

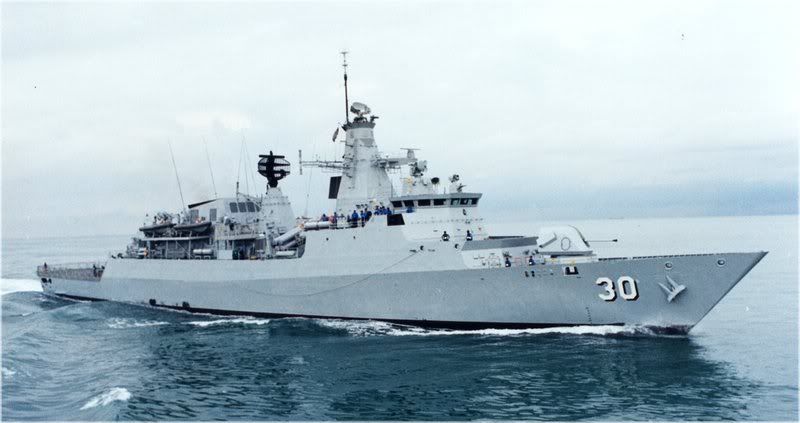

Khinh hạm tàng hình Lekiu class của anh bạn Malaysia:



Khinh hạm lớp Lekiu là những tàu chủ lực thuộc loại hiện đại nhất hiện nay của hải quân Malaysia. Lớp này gồm hai tàu F29 KD Jebat và F30 KD Lekiu. Cả hai tàu F29 và F30 KD Jebat KD Lekiu đều phục vụ trong Đội tàu khu trục số 23 của hải quân Malaysia.
<FONT class=imageattach face=[/IMG]Tháng 7/2006, BAE Systems đã nhận được thư yêu cầu từ hải quân Malaysia mua thêm 2 chiếc khinh hạm mới dựa trên thiết kế của tàu Lekiu. Nhà máy đóng tàu và kỹ thuật Labuan (bang Sabah, Malaysia) được xem là đầu mối của các cơ sở bên phía Malaysia.Các tàu này được chế tạo bởi hãng Yarrow Shipbuilders (nay là BAE Systems Marine) tại thành phố Glasgow thuộc vương quốc Anh.

Hai khinh hạm F29 KD (Kapal DiRaja) Lekiu và F30 KD Jebat được đưa vào biên chế trong hải quân Malaysia lần lượt vào tháng 3 và tháng 5/1999.



Thông số kỹ thuật:
Thủy thủ đoàn: 146 với 18 sĩ quan
Kích thước tàu:
Chiều dài: 97,5 m
Chiều rộng:12,8 m
Mớn nước:3,6 m
Trọng lượng rẽ nước:2.270 tấn
Tốc độ tối đa:28 hải lý /h.
Tốc độ kinh tế:24 hải lý /h
Phạm vi hoạt động:5.000 dặm



-----------------------------Tự động gộp Reply ---------------------------

Hệ thống vũ khí:
Tên lửa chống hạm: Tên lửa chống hạm của tàu là loại MBDA (trước đây là EADS Aerospatiale) MM40 Exocet block II. Hai hệ thống phóng 4 ống được lắp đặt ở khu vực giữa tàu giữa 2 cột radar. Các hệ thống phóng được lắp theo một góc phóng cố định, theo dạng giao nhau. Dữ liệu tầm và hướng được tải về đưa đến máy tính lắp trong của tên lửa.

Tên lửa sử dụng dẫn đường quán tính trong giai đoạn hành trình của quĩ đạo và sau đó kích hoạt radar tự dẫn bằng đầu dò xung đơn tích cực. Tên lửa lướt trên biển tiếp cận mục tiêu ở tốc độ cao cận âm là 0,9 Mach.

Tên lửa phòng không:

Tên lửa tầm ngắn Seawolf (Sói Biển) MBDA tạo ra khả năng bảo vệ chống lại các máy bay và tên lửa chống hạm tốc độ siêu âm với khoảng cách đến 6 km. Có 16 ống phóng dọc được lắp đặt phía trước đài chỉ huy. Tên lửa dùng một hệ thống dẫn đường điều khiển tên lửa bám theo đường ngắm bằng tay liên lạc sóng cực ngắn với màn hiện sóng và radar định vị.

Pháo:

Pháo chủ lực của tàu là loại Bofors 57mm có tốc độ bắn 220 phát/phút, tầm bắn 17 km.


Tàu có hai pháo phòng không loại MSI 30mm tầm bắn 10 km, tốc độ bắn lên tới 650 phát/phút.


Trên phần boong tàu nâng cao, ngang với mái của khoang chứa máy bay trực thăng bố trí 2 bệ 3 ống phóng ngư lôi hạng nhẹ chống tàu ngầm loại Whitehead 324mm B515.
