Nhà sản xuất nội địa kêu pháo Nga không thua kém, thậm chí có phần nhỉnh hơn, nhưng Phó tư lệnh hải quân Nga lại sính ngoại, yêu cầu nghiên cứu gắng pháo 127mm của Pháp hoặc Ý. Xu hướng chung hiện nay của giới QS Nga mà. Chỉ tội công nhân lại kêu khổ vì mất việc nữa đây.

Cảm ơn bác về tin tức mới của 22350. Em rất hâm mộ con này! Tuy nhiên, phần thành tàu ngay chỗ bệ tên lửa chống hạm gần buồn chỉ huy, sao lại nghiêng nghiêng hướng lên làm mất đi vẻ hùng dũng bác nhỉ? Làm thẳng ngang luôn phải đẹp hơn không?

-về pháo chính chắc làm màu mè thôi, RP cho phiên bản xuất khẩu ( mấy anh dầu mỏ chuộng []) cho nó hòa nhập ,hệ thống phòng không chắc cũng thế sau này cũng ater-15/30 thui mà [].

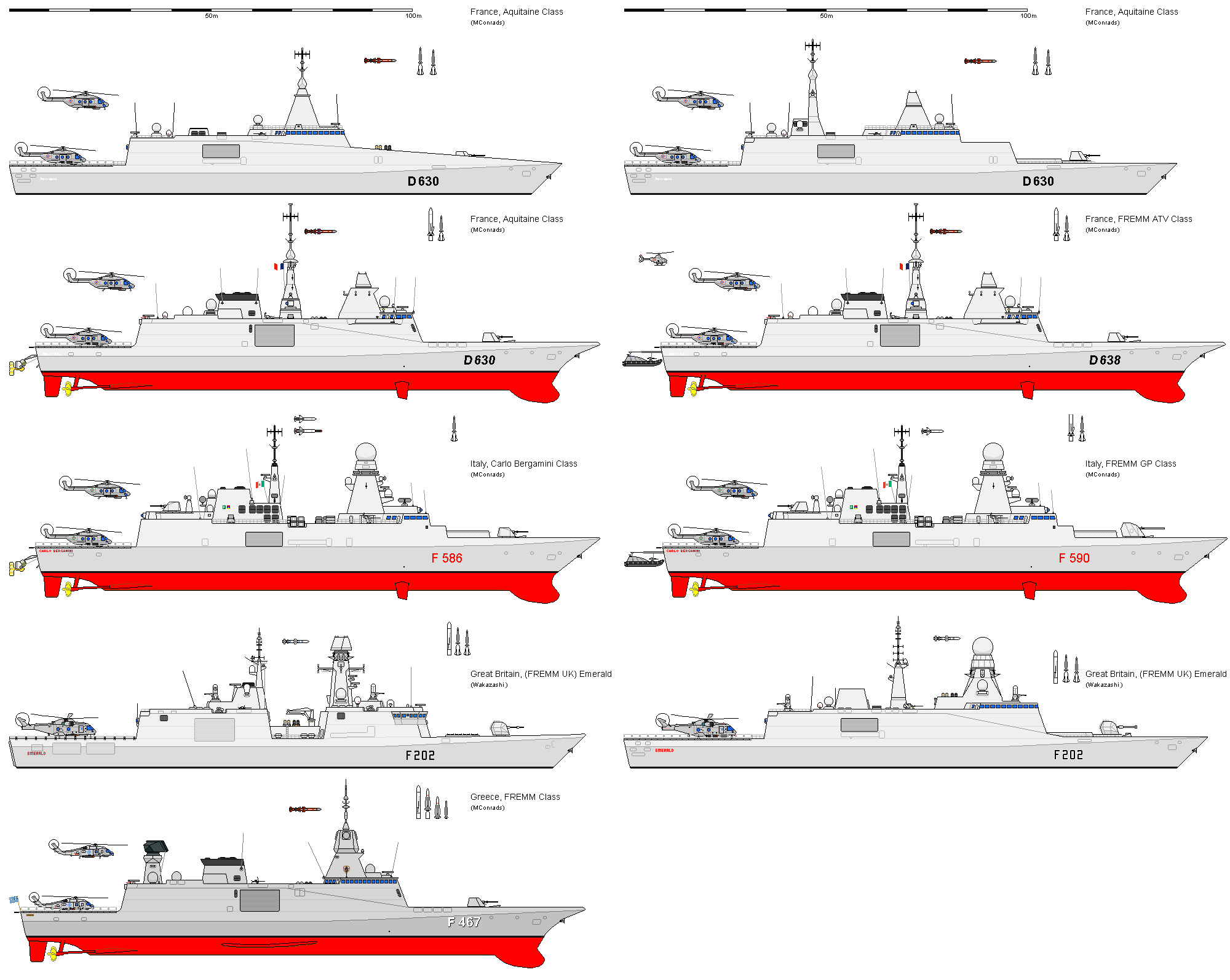

-cái này cũng khổ Bác ạ ,nghiêng nghiên thì giống PREMM (để tăng độ phản xạ ra-da) mà thẳng thì giống SIGMA và GOWIND[]. cuối cùng thiết kế bề ngoài thì anh gà tây là nhất [] anh nga còn phải học nhiều .
-anh Nga bây giờ chuyển qua lái súng giống chú SAM nên cũng lắm trò bác nhỉ [][]

Em vồ được cái này trên militaryphotos.net:
http://www.militaryphotos.net/forum...an-Photos-(updated-on-regular-basis)/page2770

Em không thể up ảnh lên forum được.

đây post cho bác

Tặng thêm bác mấy tấm cho đủ bộ:

chắc gần đủ

Fearless Class Patrol Vessels, Singapore



Nhà sản xuất Singapore Technologies Marine
biên chế Hải quân Cộng hòa Singapore (RSN)
Crew 30
Chiều dài 55m
rộng 8.6m
tải trọng 500T

Singapore Technologies Marine Ltd (ST Marine) xây dựng 12 tàu tuần tra lớp Fearless cho Hải quân Cộng hòa Singapore (RSN) hợp đồng được ký vào tháng hai năm 1993 và chiếc đầu tiên của lớp Fearless được hạ thủy tháng Mười năm 1996. tàu cuối cùng hạ thủy vào tháng Tám năm 1998.


sáu tàu đầu tiên : Fearless (94), Brave (95), Courageous (96), Gallant (97), Resilience (98) and Unity (99), được dùng cho nhiệm vụ chống ngầm . sáu chiếc kế tiếp : Resilience (82), Unity (83), Sovereignty (84), Justice (85), Freedom (86) and Independence (87) là những tàu tuần tra .



Sáu tàu đầu tiên được trang bị ba ống phóng ngư lôi B515 324mm từ Whitehead Alenia. Các ngư lôi A244S cũng được cung cấp bởi Whitehead Alenia.

Hệ thống phòng không là bệ phóng tên lửa Simbad với tên lửa phòng không Mistral , được cung cấp bởi MBDA (trước đây là Matra BAe Dynamics của Pháp). Các bệ phóng Simbad được cài đặt trên sàn phía sau. Mistral cung cấp ô phòng không tầm ngắn chống lại máy bay cánh cố định và cánh quạt và chống lại tên lửa chống tàu. Phạm vi bảo vệ là từ 0,5 đến 5km. Mistral có một đầu dò tìm hồng ngoại, tốc độ Mach 2.6 và được trang bị một đầu đạn 3kg.

Sáu tàu thứ hai được trang bị tên lửa Gabriel II chống tàu được cung cấp bởi IAI, nhưng dự án này đã bị bỏ. Gabriel II sử dụng hai chế độ dẫn đường bằng radar bán chủ động và tích cực được trang bị một đầu đạn 100kg. tầm bắn từ 6km đến 36km và tốc độ tên lửa là Mach 0,6.

súng chính của tàu tuần tra, cài đặt trên boong mũi tàu, là Oto Melara 76mm Super Rapide. đầu đạn 6kg tầm bắn đến 16 km và có tốc độ bắn 120 viên / phút. Các tàu tuần tra cũng được trang bị bốn súng máy CIS 50 12,7 mm .

gây nhiểu là The Shield III ( phóng mồi nhiểu) , cung cấp bởi BAE Systems với tên lửa P8 chaff tầm phóng từ 50m đến 2km.

radar cảnh báo của tàu là NS 9010C, được cung cấp bởi Elisra có trụ sở tại Bene Beraq, Israel.




radar tìm kiếm và kiểm soát bắn là EL/M-2228 (X) , radar hoạt động ở băng tần E và F và được cung cấp bởi Elta Electronics Industries, có trụ sở tại Ashod, Israel. EL/M-2228 (X) là một radar giám sát có khả năng cung cấp tìm kiếm xung radar Doppler và cảnh báo mối đe dọa ở X band. radar cảnh báo này cung cấp đồng thời các mục tiêu tìm kiếm trên không và mặt biển , hoạt động theo dõi trong khi quét chế độ và trong đốm phát sáng trên màn hình trong khi đang quét. Các tàu này cũng có một I band navigation radar.

Sáu tàu chống tàu ngầm đầu tiên được trang bị với hệ thống sonar tần số trung Thales TSM 2362 gắn trên thân khung thân .



Các tàu tuần tra được trang bị hai động cơ diesel MTU 12V 595 TE 90 kết hợp với hộp số ZF. Nó được trang bị một hệ thống giám sát MTU và hệ thống quản lý (SCMMS).


đặc biệt tàu có hai hệ thống twin waterjet được phát triển bởi KaMeWa của Thụy Điển, cung cấp tăng khả năng cơ động trên khắp toàn bộ dải tốc độ của tàu và khả năng hoạt động tại vùng nước nông.
-----------------------------Tự động gộp Reply ---------------------------

Bác cho vài thông tin [],

Mấy thứ này mà Gấu triển khai thực sự thì cũng ngầu phết bác nhỉ! Bọn Gấu ít chú trọng đến ngoại hình, nhưng dạo gần đây rất sính hàng NATO, hy vọng 1 trong số các em này sẽ xuất hiện trong thực tế!
-----------------------------Tự động gộp Reply ---------------------------

Cảm ơn về bộ sưu tập 22350 của bác tặng![r2)]

Việc Tư lệnh Hải quân Nga đòi mua pháo Ý và Pháp thay cho pháo nội địa chẳng qua là muốn các nhà SX nội địa + tình báo Nga tăng cường nghiên cứu , chôm chỉa đồ ngoại về , Mỹ - quốc gia số 1 thế giới về KT-KHKT mà thỉnh thoảng còn xài đồ ngoại , thậm chí copy đồ ngoại về thành đồ mình nữa cơ mà []

Bác nói chí lý. Em nghĩ hàng Nga chất lượng không hề thua kém Tây ở nhiều lĩnh vực. Nhưng ngoại hình lúc nào cũng xấu hơn
Bọn Nga cũng nên copy, cải tiến mẫu mã. VN mình mua về xài không dùng đánh nhau thì mang đi giao du hội nhập cũng đẹp mặt [r2)]
Trong mấy con hàng Nga, em thấy em Ka 52 là đẹp nhất.So với các loại phương Tây thì phải nói con này vẫn số 1. Mấy anh Su cũng đẹp. Tuy nhiên các anh tàu tàng hình của Nga vẫn xấu lắm. Đặc biệt là cái anh mới làm cho Ấn, mang tiếng tàng hình mà dây rợ rối rắm. Tàu tàng hình nhìn mấy em của Pháp nuột thật.
