Hình ảnh về các loại tàu chiến tàng hình trên thế giới

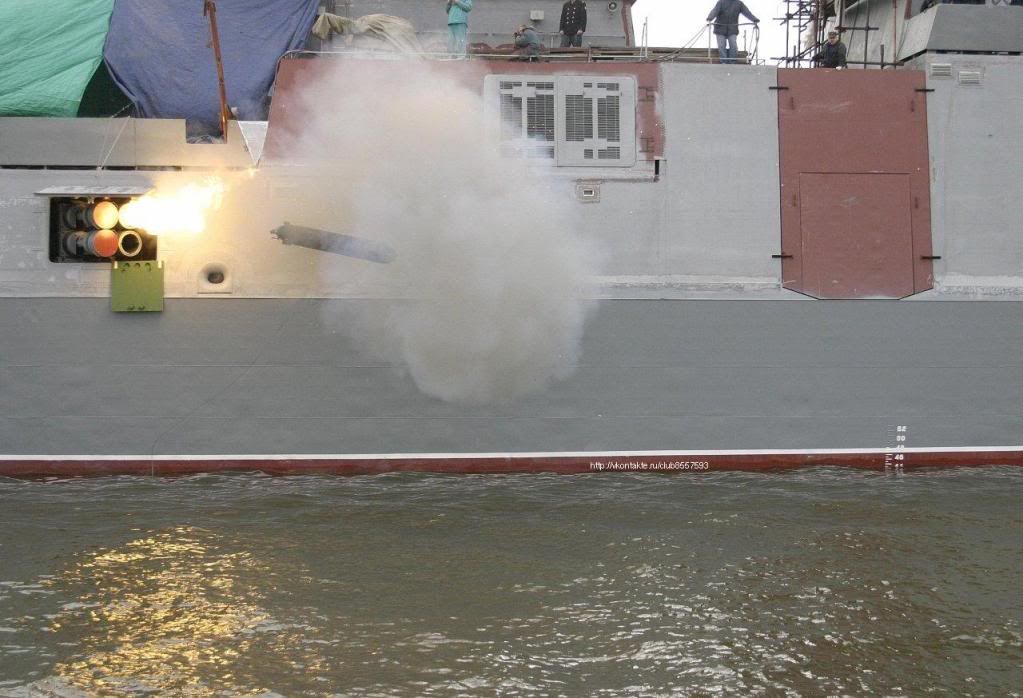

chả hiểu cái câu trên dịch như thế nào mà ra vậy? Gia đình em này có nhiều biến thể khác nhau, hiện nay HQ Nga đã có 2 biến thể (20380, 20381), biến thể xuất khẩu còn nhiều hơn, đối với cấu hình của project 20380 thì ai cũng biết rồi, ở project 20381 thì người ta bỏ Kashtan thay vào đó là hệ thống Redut (dùng quả đạn 9M96E/E2) với 12 ống phóng, phần thượng tầng và các thiết kế khác cũng không khác mấy so với project 20380, ở project 20385 phần thượng tầng đã có thiết kế bỏ đi khu vực trống đặt 2 bệ KT-184 như ở project 20380 và 20381, ở khu vực phía trước lắp 1 bệ 3S-14E/UKE (có lẽ chỉ để sử dụng yakhont), ở phía khu vực helipad lắp hệ thống redut với mỗi bên 8 ống phóng (tổng cộng 16 ống), chống ngầm thì cả 3 em đều sử dụng paket như hình này.

2038.1 và 2038.5 là không phải biến thể của 2038.0 à chuyên da [].tớ có dịch đâu chỉ thêm vài từ tiếng việt ....

Đang nói cái câu thiết kế cho hợp thời ấy.

Bọn thuỷ thủ đoàn này tại sao phải mặc áo trùm chỉ để mỗi mắt lòi ra thế hả các bác ?

bọn này thử nghiệm VKHN trên tàu đấy.méc hội đồng bảo kê LHQ đê

chắc mấy ỗng đang thử phương pháp tàng hình mới đó mà

Thấy hình lạ là mấy anh giai kia tranh thủ spam liền. Hình mấy anh giai thắc mắc là bộ đồ bảo hộ chống cháy, bao gồm phần mũ trùm đầu chịu lửa (mà mấy anh giai thấy chỉ lòi phần mắt ra đấy) và găng tay chịu lửa, trang phục đó làm bằng vật liệu Nomex. Bộ trang phục này mặc trong trường hợp tàu xảy ra cháy hoặc đang trong trạng thái sẵn sàng chiến đấu (ai cũng phải mặc).

Khu trục hạm HDMS Absalon L-16 của Đan Mạch:



1-Thông tin sản xuất:
Absalon class được Xưởng đóng tàu Odense Steel-Đan Mạch đóng cho Hải quân Hoàng gia Đan Mạch. Absalon class là loại tàu chiến đa năng kết hợp chức năng của tàu khu trục, tàu vận tải đổ bộ và cả chức năng của một tàu chỉ huy. Ngoài ra có thể thay đổi cấu hình thành bệnh viện lưu động với 40 giường điều trị hoặc 10 phòng chuyên hoạt động phẫu thuật. Tàu lớp Absalon được sử dụng chủ yếu trong các chiến dịch gìn giữ hòa bình. Hiện nay HDMS Absalon L-16 được xem như là Soái hạm của Hải quân Hoàng gia Đan Mạch.

Tàu chiến lớp Absalon được sản xuất tại xưởng đóng tàu Odense Steel Shipyard với hai phiên bản. Tàu HDMS Absalon (có số hiệu L16) được biên chế cho Hải quân Hoàng gia Đan Mạch tháng 7/2004. Chiếc thứ hai là Esbern Snare (L17) được khởi công đóng mới và đưa vào vận hành từ tháng 2/2005.

2- Thiết kế:
Vỏ tàu được chế tạo với công nghệ tàng hình nên có mức độ phản xạ sóng âm, sóng rada, thậm chí là tia hồng ngoài rất thấp.Tàu có các lớp vỏ giáp bảo vệ tiêu chuẩn như STANAG 4142, 4137 và 4549 có khả năng chống sự tấn công của đối phương bằng vũ khí thông thường hoặc chiến tranh sinh, hóa. Boong dưới tàu có diện tích 910m2,với 250 chỗ đổ xe, dài khoảng 90m. Kết cấu tàu gồm 16 khoang kín rỗng và không thấm nước. Boong tàu cường lực có khả năng vận tải được các loại xe tăng hạng nặng cỡ như Leopard 2.

2 cửa gấp phía đuôi tàu thả xe tăng hoặc cano:



2-Thông số kỹ thuật:
Thủy thủ đoàn: 100 người (có 70 chỗ ở thêm).
Phòng ăn và cơ sở vật chất phục vụ cho khoảng 300 người (trường hợp vận chuyển quân).
Chiều dài 137m
Ngang 19,5m
Mớn nước 6.3m
Trọng lượng rẽ nước 6.300 tấn
Tốc độ tối đa 23kt (42,6km/h).
Khả năng hoạt động liên tục 28 ngày.
Phạm hoạt động tối đa 9.000 nm (14.484 km)..
Động cơ:Các khoang lắp đặt động cơ được bố trí gần nhau để giảm thiểu phát tán nhiệt nhằm tránh bị đối phương phát hiện bằng hệ thống tầm nhiệt.
2 động cơ MTU diesel
Công suất: 2 x 8.31MW.
Động cơ cấp điện-diesel phụ trợ: 4 động cơ Caterpillar 3508B
Công suất: 4 x 920kW1.
Máy phát điện Van Kaick DSG 74.

Hệ thống điều khiển và kiểm soát, sensor:


Tàu được trang bị hệ thống Terma C-Flex quản lý chiến đấu, chỉ huy, kiểm soát, truyền thông và hệ thống thu thập tin tức(C4I). Trang bị 20 bàn điều khiển đa chức năng với màn hình hiển thị lớn và máy trạm. Các hình ảnh mã hóa được truyền từ rada và các cảm biến Suite về trung tâm xử lý qua hệ thống 1G Ethernet TCP/IP của tàu.


Hệ thống kiểm soát hỏa lực CEROS 200. Tàu được trang bị bốn radar Flexfire và theo dõi bằng quang-điện.


Hệ thống radar: Radar giám sát và lựa chọn mục tiêu Thales Naval Netherlands SMART-S mk2 3D S-band có tầm hoạt động 250km với góc nâng đến 70 ° độ cao, một radar kiểm soát hỏa lực Saab Systems Ceros 200 mk3, hoạt động ở tần số I/J band.

3-Hệ thống vũ khí:
1 pháo hạm 127mm/L62 MK45 mod 4:


-4 tên lửa phòng không Stinger.
-7 súng máy hạng nặng 12,7mm.
-2 khẩu pháo Oerlikon Contraves Millenium 35mm (GDM-008) phiên bản hải quân, một phía trước tàu và một trên hangar máy bay. Pháo có tốc độ bắn 1000 viên/phút có khả năng tiêu diệt máy bay / trực thăng tầm 3.5km , tên lửa dẫn / tên lửa hành trình tầm 2km và 1.2km đối với tên lửa chống bức xạ.


Hệ thống tên lửa được bố trí giữa thân tàu gồm:
Chống hạm: 8-16 ống phóng với 16 tên lửa chống hạm Harpoon Block II.
Phòng không: 3x12 cell phóng thẳng đứng MK56 với 36 tên lửa RIM-162 Sea Sparrow(ESSM).


Hệ thống ngư lôi hạng nhẹ Eurotorp MU 90 với hai hoặc ba ống phóng ngư lôi đặt trên 4 bệ được bố trí trên cả hai mặt của sàn tàu.Tàu có thể mang tới 300 loại mìn, thủy lôi .

4-Chiến tranh điện tử và mồi bẫy:
Tàu được trang bị 6 máy phóng mồi bẫy Terma được điều khiển bởi máy tính. 4 máy phóng 12 ốngDL-12T 130mm và 2 máy phóng 6 ống DL-6T Seagnat Mark 36 SRBOC


Hangar và Trực thăng:
Tàu có 2 hangar mang theo 2 trực thăng EH101 hoặc 2 Westland Lynx. Sàn đáp máy bay có diện tích 850m2, khả năng cất và hạ cánh dễ dàng cho cả trực thăng lên đến 20tấn như Boeing CH-47D Chinook với 1 hệ thống cất và hạ cánh dành cho trực thăng McTaggart Scott và móc sàn tàu Hapoon. Tàu còn có 1 thang máy sử dụng nâng hạ hàng hóa hoặc để đưa máy bay từ sàn tàu trong hangar cất vào boong dưới (kiểu tàu sân bay).

Hai chiếc L-16 và L-17 của Hải quân Đan Mạch:

Thằng Ngố làm ăn chán quá các bác ạ ! em 22350 đến giờ vẫn còn ở truồng []

ảnh mới ngày 29/03 từ military ...

Admiral Gorshkov







Soobrazitelny
