Hồ sơ thiết kế bản vẽ nhà bao gồm những gì?

Có lẽ nhiều bạn chỉ hình dung Một hồ sơ thiết kế bản vẽ thi công gồm có ảnh phối cảnh, các mặt bằng. Đúng, nhưng đó chỉ là một phần nhỏ trong tập hồ sơ thiết kế bản vẽ thì công. Vậy Một hồ sơ thiết kế bản vẽ thi công nhà bao gồm những gì?

Chúng tôi xin đưa ra bộ hồ sơ Biệt thự 2 tầng mái thái - Chủ đầu tư Anh Trung, Hưng Yên làm ví dụ.



Đầu tiên tôi giới thiệu phần danh mục bản vẽ để các bạn dễ hình dung, Tổng cộng một bộ hồ sơ khoảng từ 60-200 bản vẽ A3 chi tiết, tùy vào mức độ phức tạp của công trình

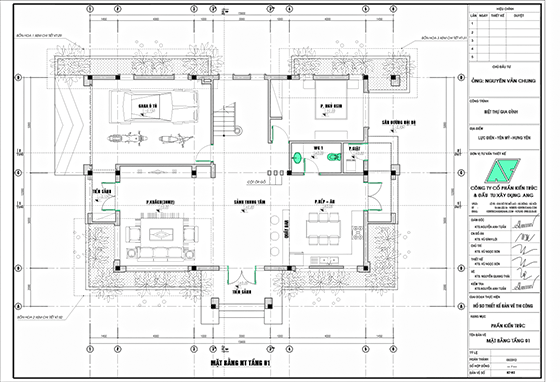

Phần mặt bằng gồm có mặt bằng tất cả các tầng nhà, diễn tả đầy đủ công năng, chi tiết bố trí nội thất, các bản vẽ định vị nội thất, bản vẽ triển khai xây dựng với đầy đủ kích thước đến tận chi tiết

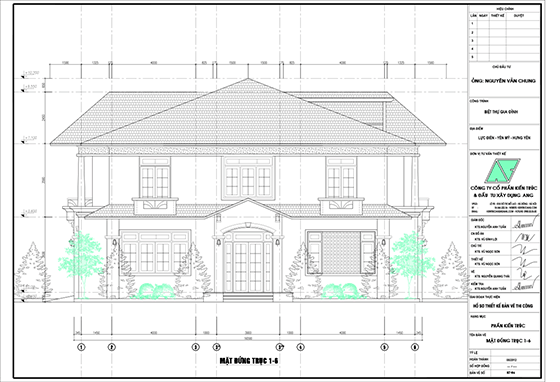

Phần mặt đứng, diễn tả đầy đủ các ý tưởng kiến trúc qua bản vẽ mặt đứng và mặt đứng triển khai như, màu sơn, vật liệu, trích các chi tiết mặt đứng

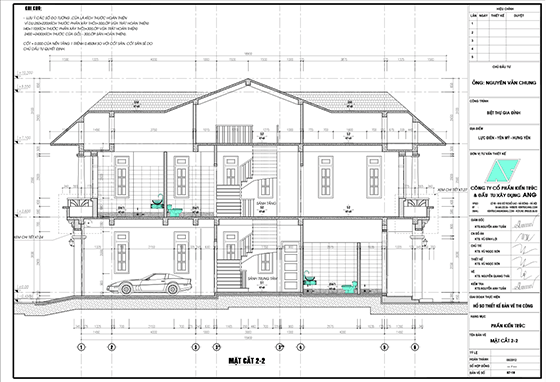

Mặt cắt diễn tả cao độ, kích thước trong phòng, hiểu các kết cấu chính thông qua mặt bằng và mặt cắt







Chi tiết kiến trúc diễn tả các ý tưởng kiến trúc để hiện thực hóa thi công

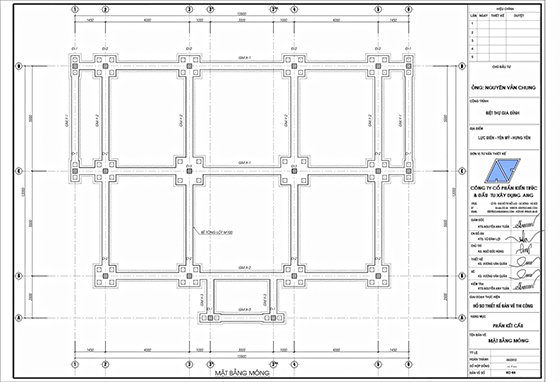

Bản vẽ định vị móng - bản vẽ này sẽ giúp đơn vị thi công định vị được các vị trí móng đặt cột và giằng móng với nhau, kích thước cơ bản vủa móng

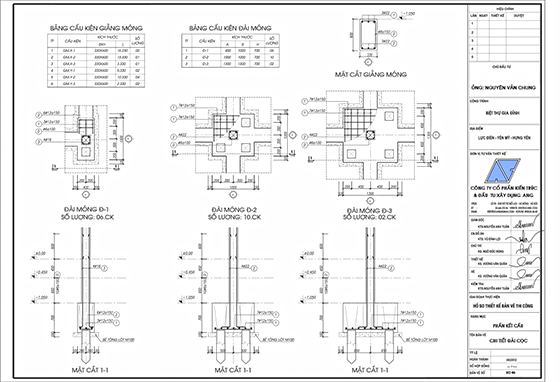

Bản vẽ chi tiết móng, ngoài ra còn có định vị cột dầm sàn và các chi tiết của từng cấu kiện

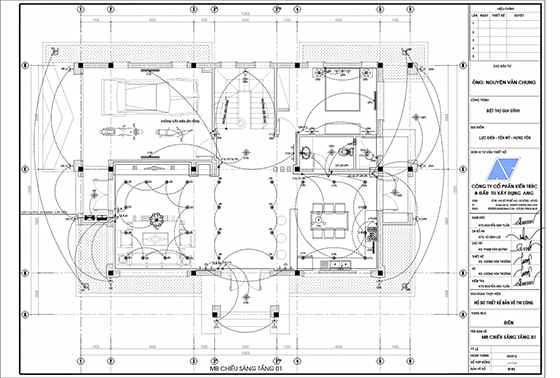

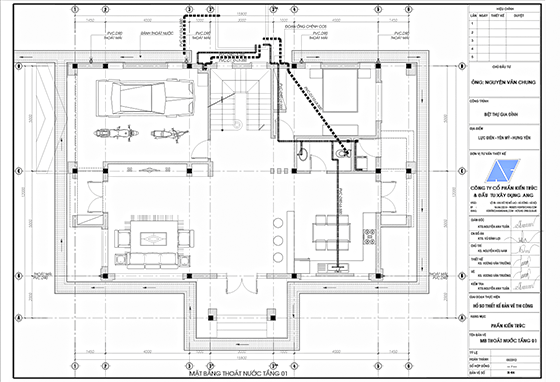

Các mặt bằng bố trí điện nước, sơ đồ nguyên lý, và các bảng thống kê đầy đủ để thi công







Trên đây là toàn bộ một bộ hồ sơ bản vẽ hoàn chỉnh để giải thích giúp bạn câu hỏi Một bộ hồ sơ bản vẽ thi công bao gồm những gì?

Tóm lược sơ bộ 1 bộ hồ sơ thiết kế bản vẽ nhà bao gồm những gì?
Chúng tôi tóm tắt một mẫu biệt thự 2 tầng mái ngói trên để quý vị hiểu sâu hơn về công việc của chúng tôi
2.1 Phần kiến trúc

- Mặt bằng, mặt đứng, mặt cắt

- Ảnh phối cảnh

- Chi tiết thang

- Chi tiết vệ sinh

- Chi tiết lát sàn

- Chi tiết cửa

- Chi tiết cổng hàng rào(Miễn phí - nếu có)

2.2 Phần kết cấu

- Ghi chú quy cách chung trong quá trình thiết kế và thi công

- Mặt bằng móng, chi tiết móng

- Mặt bằng định vị cột, chi tiết kết cấu cột

- Mặt bằng định vị dầm, chi tiết dầm tầng

- Mặt bằng kết cấu sàn tầng

- Mặt bằng định vị lanh tô, chi tiết kế cấu lanh tô

- Thống kê cốt thép

2.3 Phần điện

- Hồ sơ thiết kế chiếu sáng

- Hồ sơ thiết kế ổ cắm

- Hồ sơ thiết kế internet( Nếu có)

- Hồ sơ thiết kế Truyền hình cáp( Nếu có)

- Hồ sơ thiết kế điện thoại( Nếu có)

- Sơ đồ điện thông minh(Miễn phí - Nếu có)

- Thống kê vật tư

2.4 Phần nước

- Hồ sơ thiết kế cấp nước

- Hồ sơ thiết kế thoát nước

- Thống kê vật tư

Ngoài ra nếu bạn muốn biết thêm chi tiết nữa, có thể liên hệ với chúng tôi. Chúng tôi sẽ cung cấp cho bạn một bộ hồ sơ mẫu hoàn toàn miễn phí
