Khái niệm, cấu tạo, hoạt động và cách phân cực cho Diode

Chắc hẳn bạn không biết, trong hầu hết các thiết bị điện tử ta sử dụng hằng ngày đều có sử dụng diode. Vậy Diode là gì? Nguyên lý hoạt động của nó như thế nào trong các thiết bị điện tử này? Hôm nay, tôi sẽ giúp bạn giải đáp những câu hỏi này qua bài viết viết tôi sắp chia sẻ sau đây. Bạn theo dõi nhé!

Diode là gì?
Diode hay còn gọi là Điốt hay điốt bán dẫn là các linh kiện điện tử thụ động và phi tuyến, nó chỉ cho phép dòng điện đi qua nó theo một chiều mà không theo chiều ngược lại, sử dụng các tính chất của các chất bán dẫn.

Cấu tạo của Diode
Diode được chế tạo bởi hợp chất giữa Silic, Photpho và Bori. 3 nguyên tố này được pha tạp với nhau tạo ra hai lớp bán dẫn loại P và loại N được tiếp xúc với nhau.

Nguyên lý làm việc của diode

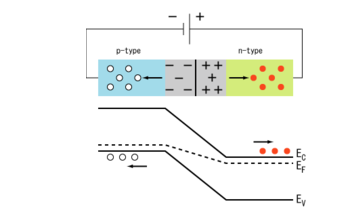

Sơ đồ nguyên tắc hoạt động của diode bán dẫn​

(1) Khối bán dẫn loại P chứa điện tích dương nên khi ghép với khối bán dẫn loại N chứa điện tích âm thì khối P lại nhận thêm các điện tử từ khối N chuyển sang. Kết quả là khối P tích điện âm trong khi khối N tích điện dương.

(2) Ở biên giới hai bên mặt tiếp giáp, điện tích âm bị điện tích dương hút lại gần nhau và có xu hướng kết hợp với nhau tạo thành các nguyên tử trung hòa. Lúc này vùng này được gọi là vùng nghèo do rất hiếm các hạt dẫn điện tự do. Vùng này không dẫn điện tốt, trừ khi điện áp tiếp xúc được cân bằng bởi điện áp bên ngoài.

(3) Điốt chỉ cho phép dòng điện qua nó khi đặt điện áp theo một hướng nhất định. Điện áp ngoài ngược chiều điện áp tiếp xúc tạo ra dòng điện. Điện áp ngoài cùng chiều điện áp tiếp xúc ngăn dòng điện.

Cách phân cực cho Diode
Phân cực thuận cho Diode
Khi ta cấp điện áp dương (+) vào Anot và điện áp âm (-) vào Catot, khi đó dưới tác dụng tương tác của điện áp, miền cách điện thu hẹp lại.

Phân cực ngược cho Diode
Khi phân cực ngược cho Diode tức là cấp nguồn (+) vào Catot và nguồn (-) vào Anot, dưới sự tương tác của điện áp ngược, miền cách điện càng rộng ra và ngăn cản dòng điện đi qua mối tiếp giáp.

Qua bài chia sẻ này, bạn đã giải đáp được những thắc mắc của bạn rồi nhỉ. Nếu bạn cảm thấy bài viết này chưa được rõ lắm, bạn có thể tham khảo bài viết “Khái niệm, cấu tạo, hoạt động và cách phân cực cho Diode”. Hi vọng những kiến thức trên sẽ giúp ích nhiều cho bạn.

Chúc bạn thành công!
