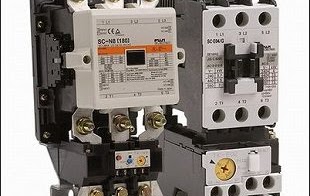

KHỞI ĐỘNG TỪ LÀ GÌ? (CONTACTOR )

KHỞI ĐỘNG TỪ LÀ GÌ? (CONTACTOR )

Đinh nghĩa Contactor ?

Contactor là khí cụ điện hạ áp, đảm nhiệm việc đóng ngắt thường xuyên các mạch điện động lực có dòng điện ngắt không vượt quá giới hạn dòng điện quá tải của mạch điện.

Nguyên lý hoạt động:

+ khi cấp nguồn điện bằng giá trị điện áp định mức của contactor vào 2 đầu của cuộn dây quấn trên phần lỏi từ cố định thì lực từ tạo ra hút phần lỏi từ di động hình thành mạch từ kính, contactor ở trạng thái hoạt động.

+ đến đây nhờ vào bộ phận liên động về cơ giữa lỏi từ đi động và hệ thống tiếp điểm làm cho tiếp điểm chính đóng lại, tiếp điểm phụ chuyển đổi trạng thái và duy trì trạng thái này. khi ngưng cấp nguồn cho cuộn dây thì contactor ở trạng thái nghỉ, các tiếp điểm trở về trạng thái ban đầu.

​

Xem thêm các thiết bị công nghiệp mới nhất tại đây

- Hệ thống dập hồ quang điện :

Khi Contactor chuyển mạch, hồ quang điện sẽ xuất hiện làm các tiếp điểm bị cháy, mòn dần. Vì vậy cần có hệ thống dập hồ quang gồm nhiều vách ngăn làm bằng kim loại đặt cạnh hai bên tiếp điểm tiếp xúc nhau, nhất là tiếp điểm chính của Contactor.

- Hệ thống tiếp điểm của Contactor :

+ Tiếp điểm chính: có khả năng cho dòng điện lớn đi qua. Tiếp điểm chính là tiếp điểm thường hở, đóng lại khi cấp nguồn vào mạch từ của Contactor hút lại.

+ Tiếp điểm phụ: có khả năng cho dòng điện đi qua các tiếp điểm nhiều hơn 5A. Tiếp điểm phụ có hai trạng thái: Thường đóng và thường mở. Tiếp điểm thường đóng là tiếp điểm ở trạng thái đóng khi cuộn dây nam châm trong Contactor ở trạng thái không được cấp điện. Tiếp điểm thường mở: ngược lại tiếp điểm thường đóng.

Như vậy hệ thống tiếp điểm chính được mắc trong mạch động lực còn tiếp điểm phụ sẽ lắp trong hệ thống mạch điều khiển.
