Mô đun Gefran

Mô đun Gefran

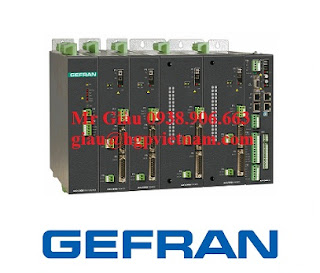

Mô đun Gefran AXV300 3 x 400 VAC, 50/60 Hz
* Xếp hạng động cơ từ 2,7 kW (3,6 Hp) đến 120 kW (160 Hp)

* Xếp hạng bảo vệ IP20

* Dấu hiệu: CE

Đặc điểm chung:

tất cả các mô đun của AXV300 cần có điện áp cung cấp 24 VDC để cấp nguồn cho card điều chỉnh / logic bên trong và quạt.

Phạm vi AXV300 của Axis Modules:

vòng điều khiển động cơ (không chổi than hoặc không đồng bộ);

đóng vòng lặp hiện tại: 16 KHz (62.5 μsec);

đóng vòng lặp tốc độ: 4 KHz (250 μsec);

I2t quá tải: chậm (150% x 60 giây) và nhanh (200% x 0,5 giây);

quản lý bộ mã hóa cục bộ để đóng luồng hiện tại / tốc độ;

quản lý báo động;

quản lý giao tiếp GStar từ / đến module điều khiển AXV300-CU;

Môđun cung cấp điện AXV300-SM:

Điện áp đầu ra DC: 565 VDC

công suất ra 11-22-44 Kw

quá tải nhiệt và báo động trước khi báo cho PLC bên ngoài

đơn vị phanh hợp nhất

đèn LED chỉ thị

Gefran vietnam

đầu ra contactor đầu ra ngoài

I2t quá tải

AXV300-SR + AXV300-AFE-SR Module cung cấp điện tái tạo:

AXV300-AFE-SR: module điều khiển cung cấp tái tạo

đèn LED chỉ thị

hiển thị tín hiệu

đầu ra contactor đầu ra ngoài

AXV300-SR: nhiều mô đun điện cho các mô đun cung cấp tái tạo

Điện áp đầu ra DC: 625 VDC

được sử dụng với mô-đun điều khiển AFE-SR AXV300 nó tạo thành môđun cung cấp tái tạo của hệ thống

I2t quá tải: chậm (150% x 60 giây) và nhanh (200% x 0,5 giây);

AXV300-CU: Module điều khiển:

Khởi tạo hệ thống

Quản lý báo động hệ thống

Nâng cấp phần mềm

Hệ thống sợi quang GSTAR hai chiều để liên lạc với trục (tối đa 4x2 trục)

Tính / truyền điểm

Đọc các giá trị quan trọng

Môi trường phát triển MDPlc

Thi công ứng dụng (ví dụ: Định vị, Trục Điện ..)

Giao tiếp Fieldbus (cổng CANopen)

Kết nối Modbus RTU RS232

Chương trình thông qua máy tính sử dụng trình cấu hình GF_eXpress

Cổng nối tiếp để kết nối với bàn phím lập trình phụ (hiện đang được phát triển)

Thẻ SD để lưu trữ cấu hình và tải dữ liệu hệ thống

Chuẩn I / O

Đại lý Gefran

• 2 đầu vào analog -10 V ... + 10 V

• 1 đầu ra tương tự -10 V ... + 10 V @ 5 mA

• 4 đầu vào kỹ thuật số cách ly quang học HTL 0 ... 30 V

• 2 ngõ ra kỹ thuật số cách ly quang 30 V @ 40 mA

• 1 đầu ra quang kỹ thuật số cách ly 30 V @ 500 mA

Quản lý bộ mã hoá (có thêm module)

• Bộ mã hoá kỹ thuật số

• Bộ mã hóa sinusoidal

• Bộ mã hoá SinCos 5 track

• Bộ xử lý 2 cực

Encoder với giao thức EN-DAT 2.1 / EN-DAT 2.2

• Bộ mã hóa tuyệt đối với giao thức SSI / BiSS

Giao tiếp đơn vị điều khiển thông qua fieldbus tốc độ cao (với module GD-Net, Ethercat, vv);
