Nguyên lý hoạt động của máy hàn tig

Về các dòng máy hànđiện tử hiện nay có rất nhiều loại máy với các chức năng khác nhau, về cơ bản nguyên lý làm việc là giống nhau đều là kết nối vật liệu tạo thành mối hàn chung. Hôm nay chúng tôi xin giới thiệu nguyên lí hoạt động của máy hàn tig.
Máy hàn tig là máy hàn điện tử được sử dụng trong sản xuất cơ khí công nghiệp. Máy hàn tig làm việc trong môi trường khí trơ, mối hàn được khí trơ bảo vệ tránh khỏi sự xâm nhập của không khí bên ngoài. Máy hàn tig thường được ứng dụng để hàn inox, nhôm, đồng...

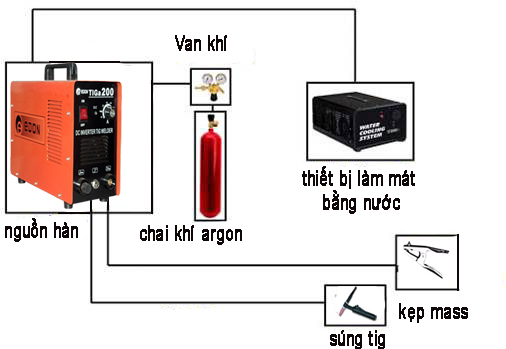

1. Sơ đồ làm việc của máy hàn tig Kết nối các thiết bị hàn, phụ kiện hàn theo sơ đồ trên.Kết nối với kẹp mát qua cáp mátKết nối với mỏ hàn qua dây hànKết nối các bộ phận chai khí và van điều ápKết nối với nguồn điện hàn
2. Nguyên lý hoạt động
Trong hàn tig kim loại được hợp nhất với nhau bằng cách nung nóng chúng bằng một dòng điện được thiết lập giữa điện cực vonfram và phôi. Một kim loại phụ có thể không được sử dụng tùy thuộc vào kích thước mối hàn. Các kim loại nóng chảy, điện cực vonfram và vùng hàn được bảo vệ khỏi bầu khí quyển (không khí xung quanh nó) bằng một dòng khí trơ qua mỏ hàn. Các mối hàn kết quả có tính toàn vẹn hóa học giống như kim loại cơ bản ban đầu.Máy hàn TIGđược sử dụng để có thể được thực hiện ở bất kỳ vị trí hàn và trong chế độ bằng tay, bán tự động và tự động; các phương pháp được sử dụng phụ thuộc vào các trang thiết bị và ứng dụng.Các khí trơ thường argon, heli, hoặc hỗn hợp helium và argon.
3. Hiệu chỉnh thông số máy hàn tig
a. Hiệu chỉnh dòng hàn:Theo tốc độ hàn thực nghiệm cho thấy chọn thông số hàn tốt nhất là 1A cho 0.0001 in bề dày, tức là vào khoảng 40A/mm ứng với tốc độ 250mm/phút. Khi hàn thủ công thì rất khó để hàn với tốc độ đó, do đó ta phải giảm dòng tương ứng, vào khoảng 16A/mm bề dày với tốc độ hàn 100mm/phút.
b. Hiệu chỉnh tốc độ hàn:Tốc độ hàn thường vào khoảng 100-250mm/phút
c. Hiệu chỉnh dòng hồ quang:- Chiều dài hồ quang được tính từ điện cực đến bề mặt vùng chảy- Theo quy tắc hàn ta chọn chiều dài hồ quang cỡ khoảng 0,5 - 3 mm và thường tùy thuộc vào vật liệu hàn. Ví dụ:- Khi hàn tôn mỏng dưới 1mm thì điều chỉnh dòng hồ quang khoảng 0.6mm và do vậy không dùng que đắp- Khi hàn tôn dày (nhỏ hơn hơn 4mm) hoặc hàn ngấu thì chiều dài dòng hồ quang vào khoảng 2mm.
Ngoài ra, hiện nay đa số máy hàn tig được áp dụng công nghệ inverter igbt giúp cho máy gọn nhẹ, tiết kiện điện năng làm việc, tăng hiệu suất đáng kể. giúp cho máy hoạt động bền bỉ hơn, việc loại bỏ thiết bị làm mát bằng nước trên máy đã góp phần giảm chi phí sản xuất và giá thành. Thiết bị làm mát đã tích hợp vào một số máy hàn tig chuyên dụng đáp ứng nhu cầu làm việc lâu dài và bền bỉ.
