Pháo Hải Quân

Bối cảnh lập thớt:

Do một thắc mắc nảy sinh trong em từ rất lâu, pháo hải quân hiện đại có khả năng ổn định tầm hướng, góc bắn như pháo tăng không (có con quay hồi chuyển hay không ?), nếu không có thì với điều kiện trên biển thì bắn chính xác bằng cách nào, do em là kỹ sư điều khiển tự động nên khá tò mò về vấn đề này...Qua tìm hiểu nhưng chưa thấy được tài liệu phù hợp (do không nhiều thời gian, hoặc không tìm hiểu sâu) nên lập thớt này để mọi người bàn luận, phân tích kỹ thuật về các trường phái pháo pháo hải quân trên thế giới cũng như các loại pháo hải quân có trong biên chế Hải quân Nhân Dân Việt Nam

Trọng tâm của thớt đi vào các phần chính như sau.

- Lịch sử phát triển của các dòng pháo HQ nổi tiếng trên thế giới
- Phân tích kỹ chiến thuật ưu nhược điểm của các dòng pháo HQ hiện đại
Trong phần này làm rõ các vấn đề về:
+ Phương pháp điều khiển pháo, các thiết bị điều khiển, dẫn bắn, cung cấp tọa độ bắn.
+ Phương pháp dữ ổn định pháo trong điều kiện sóng biến
+ Công nghệ chế tạo pháo, nòng pháo
+ Công nghệ đạn.

- Phân tích tính năng kỹ chiến thuật, ưu nhược, của các dòng pháo đang và sẽ có trong trang bị HQND Việt Nam

Rất mong mọi người hưởng ứng, do kiến thức có hạn nên e không post bài nào, mong mọi người cùng chia sẻ các tài liệu bằng tiếng Việt hoặc tiếng Anh, cùng các bài viết chuyên ngành do mọi người tự phân tịch. Chân thành cảm ơn !

Đúng là thằng nhà quê mới lên tỉnh, giờ này ai đấu pháo nữa hả mày ?

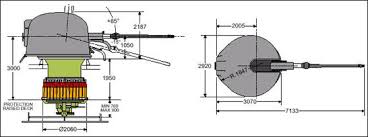

Pháo OTO Melara 76 mm

​

Pháo OTO Melara 76 mm là một loại pháo hải quân được thiết kế và chế tạo bởi công ty quốc phòng của Italia là công ty Oto Melara .Pháo OTO Melara 76 mm có nhiều biến thể khác nhau, trong đó cấu hình cơ bản là pháo Oto Melara 76/62C và sau đó phát triển lên hai loại pháo Oto Melara 76/62 SR (Super Rabido) and 76/62 Strales. Hệ thống pháo Oto Melara 76 mm C (Compatto cannon system) có kích thước nhỏ gọn đủ để có thể tích hợp vào các tàu chiến có lượng dãn nước tương đối nhỏ, như tàu hộ tống và các loại tàu tuần tra cỡ nhỏ khác .Hệ thống pháo có tốc độ bắn cao phù hợp với việc phòng thủ tầm gần chống tên lửa và năng lực đó cũng cho phép chúng có khả năng chống lại máy bay và các mục tiêu trên biển khác (đối hải) cùng với việc có thể hỗ trợ hỏa lực đổ bộ, hòa lực tấn công đất liền.
Nhiều loại đạn đặc biệt được thiết kế làm cho pháo Oto Melara như đạn xuyên giáp, đạn phá nổ mảnh và các loại đạn có điều khiển để chống lại và phá hủy quỹ đạo bay của tên lửa chống hạm tấn công tầu. Trong những năm gần đây lớp vỏ mới được thiết kế giúp dảm phản xạ Rada cho pháo được cung cấp ra thị trường.
Pháo Oto Melara được xuất khẩu rộng rãi tới hải quân hơn 60 nước. Gần đây nó được dùng ưu chuộng hơn so với các lọai pháo hải quân 100mm của Pháp trên các tàu lớp Horizon liên doanh giữa Pháp/Italia và các tầu khu trục nhỏ lớp FREMM.

Biển thể​

Super Rabid

​

Được gọi với cái tên là "Super Rapido" (siêu nhanh), hệ thống vũ khí này được phát triển vào những năm đầu thập niên 80, là sự hiện đại hóa của pháo hải quân Italia OTO Melara 76/62 C với tốc độ bắn tăng lên tới 120 phát/ phút. Tốc độ bắn cao nhờ thiết kế hệ thống chuyển đạn mới làm dảm thời gian vận chuyển đạn từ khay chứa đến nòng và bắn


Strales system

​

Những cải tiến mới dẫn đến việc hải quân Italia thích “ Super Rapido” với Strales System và đạn DART hơn là hệ thống CIWS Fast Forty 40 mm , trong vai trò chống tên lửa đối hạm, chúng có khả năng chống lại tên lửa dưới âm từ khoảng cách 600-1000 m. Đạn DART 76mm có tầm bắn xa hơn so với các hệ thống CIWS khác , nhưng hải quân Italia muốn một vũ khí có tầm xa hơn nữa. Lớp tàu Durand de la Penne ban đầu được thiết kế để mang 4 tháp pháo Fast Forty 40mm nhưng chúng được thay thế bởi 3 tháp pháo Super Radido 76. Tầm bắn xa hơn có nghĩa là mỗi khẩu pháo có thể đánh chặn nhiều hơn 1 quả tên lửa và dảm thiểu các nguy cơ tàu bị tổn hại bởi các mảnh của tên lửa. Pháo 76mm cũng được sử dụng cho việc tấn công các mục tiêu trên mặt biển, trên đất liền như là một khẩu súng cỡ trung với tầm bắn lớn.[2]

Phương thức đánh chặn và làm việc của pháo Oto 76 mm Strales System http://www.youtube.com/watch?v=6qjb6KeBSHY

Đạn dược​

Để phát triển tối đa các tiềm năng của hệ thống pháo, OTO đã, đang và tiếp tục phát triển hoàn thiện các chủng loại đạn dược cho pháo Oto melara :[3]
• Đạn HE tiêu chuẩn : weight 6.296 kg, range 16 km, effective 8 km (4 km vs. air targets at 85°)
• MOM: phát triển bởi OTO (Multirole OTO Munition)
• PFF: đạn chống tên lửa đối hạm , với ngòi nổ cận đích
• SAPOM: 6.35 kg (0.46 kg HE), range 16 km (SAPOMER: 20 km) xuyên thép nhẹ
• DART: Đạn dẫn đường tiêu diệt mục tiêu bay di động
• Vulcano: 5 kg, maximum range around 40 km (phiên bản nhỏ hơn của 127 mm Vulcano)[4]
Có những phát kiến trong hệ thống điều khiển hỏa lực . Ở phiên bản đầu tiên (Compatto), Pháo sử dụng rada như RTN-10X Orion ( chế tạo bởi Selenia hiện giờ là Selex), từ đầu thập niên 80, chúng đã là một hệ thống linh hoạt và đầy sức mạnh .
Rada RTN-30X thường được dùng cho hệ thống Dardo-E CIWS (chúng có khả năng điều khiển cả súng (40,76, và 127mm) lẫn tên lửa Sea Sparrow-Aspide .Với hải quân Italian, các hệ thống này được tích hợp trên tuần dương hạm GARIBALDI (C551: hệ thống RTN-30X dự đinh được đi vào làm việc lần đầu tiên là trên lớp khu trục hạm nhỏ Maestrale, nhưng lúc này pháo 40mm Dardo được kiểm soát bởi hệ thống rada nhỏ hơn và cũ hơn là RTN-20X, Hệ thống RTN-30x được sử dụng cho pháo Dardo 40 mm đôi, Chiếc tàu đầu tiên được trang bị Dardo E và 76 mm Super Rapio là khu trục hạm lớp Audace và sau đó là lớp Durand de la Penne . Pháo 76/62 mm cũng được sử dụng với các hệ thống điều khiển hỏa lực khác khi chúng không nằm trong trang bị của Hải Quân Italia .

Ngòi nổ

Có rất nhiều phát triển cho hệ thống ngòi nổ, đặc biệt là trong nhiệm vụ bắn hạ các tên lửa chống hạm bay thấp. Ngòi nổ tốt nhất được phát triển cho súng 76/62 được cho là ngòi nổ đa năng khả trình 3A-Plus được sản xuất bởi Oto Melara và Simmel Difesa, chúng được giới thiệu đầu những năn 2000. Ngòi nổ yêu cầu sự cài đặt bởi người lập trình cho ngòi nổ .Nó cung cấp rất nhiều phương thức nổ khác nhau nên có sự linh hoạt tuyệt vời, bao gồm phương thức hẹn giờ kích nổ trên không , chế độ nổ tiệm cận (Proximity) bao gồm các chế độ : Gated Proximity, Anti-Missile Proximity, Conventional Air Defence Proximity, Anti-Surface Proximity và một vài chế độ chạm nổ khác như chạm nổ trễ. Nó cũng bao gồm DSP (bộ xử lý tín hiệu số) cái mà có thể loại bỏ các mối đe dọa trên đất liền/biển, cái mà đã tạo ra một loại ngòi nổ có khả năng phát hiện tên lửa bay thấp chỉ 2m so với mặt nước biển,nó có khả năng nhận diện mục tiêu trong khoảng cách 10m .
Vì thế những thiết kế tuyệt vời của ngòi nổ đã làm tăng đáng kể khả năng tiêu diệt tên lửa chống hạm của pháo Oto Melara

Đạn DART

​

Đầu những năm 80, đã có rất nhiều cố gắng cho việc phát triển các loại đạn 76 mm, nhưng chúng đều không đạt được nhiều thành công cho đến những năm gần đây. Đầu tiên là CCS (Đạn dẫn hướng chính xác), được biết đến với cái tên 'CORRETTO', là chương trình hợp tác giữa OTO và British Aerospace, bắt đầu triển khai năm 1985. Đạn có một số ống phản lực nhỏ nhằm mục đích điều chỉnh quỹ đạo bay. Mệnh lệnh qua sóng Radio được gửi từ hệ thống điều khiển hỏa lực trên tàu (FCS). FCS không biết chính xác vị trí của viên đạn được phóng ra, chúng chỉ biết duy nhất vị trí của mục tiêu. Hệ thống này quá phức tạp và không đáng tin cậy nên OTO bắt đầu bắt tay vào nghiên cứu các phát triển khác nhằm mục đích làm được đạn dẫn hướng thật sự . Kết quả của nghiên cứu này là hệ thống DAVIDE (bản nội địa cho Italia) và STRALES ( bản xuất khẩu) và loại đạn dẫn hướng được sử dụng được gọi là DART (Driven Ammunition Reduced Time of flight)[6]
Đạn DART cũng tương tự như nhiều hệ thống siêu tốc khác, ví dụ tên lửa SAM Starstreak , chúng là loại đạn dẫn hướng điều khiển bằng sóng radio và có khả năng nổ phi tiếp xúc với các mục tiêu bay thấp chỉ 2 m so với mực nước biển. DART đạt sơ tốc 1,200 m/s (3,900 ft/s), có thể bay 5km chỉ trong vòng 5s . Đạn DART gồm 2 phần, phần phía trước tự do để xoay và 2 cánh canard để điều khiển bay, phần phía sau chứa 2.5 kg thuốc nổ cùng với lớp vỏ ngòi nổ 3A, 6 cánh cố định và hệ thống nhận tín hiệu sóng radio. Hệ thống dẫn đường là Command Line of Sight (CLOS) (điều khiển quả đạn đến mục tiêu theo đường ngắm quang học) .nó sử dụng 1 ăn ten TX đặt trên súng . Kênh Radio được sử dụng cho việc truyền nhận dữ liệu .

VULCANO

​

Sự phát triển gần đây là hệ thống đạn Vulcano 76 mm. Về cơ bản nó là phiên bản thu nhỏ của dòng Vulcano 127-155mm là loại đạn tăng tầm được phát triển bởi Oto Melara, chúng được dẫn đường quán tính và hệ thống định vị toàn cầu , chúng có khả năng đánh trúng mục tiêu với khoảng cách gấp 2 lần đạn 76 mm thông thường.

nguồn : http://en.wikipedia.org/wiki/OTO_Melara_76_mm

Mình nghĩ bạn đưa cái gì wiki chưa có thì hay hơn (link, hình ảnh, concept v.v..)

Đã không mốn chửi cái thăng BSE này mà nó vẫn cứ chọc cho mình phải chửi! lụ mí, chứ sao bọn khựa vẫn gắn pháo lên mấy con mới đó? Rồi đám tàu của Hêu Cầy vẫn gắn pháo?
Bởi vì dùng pháo là rẻ nhất, không lẽ bọn khựa bắn mấy tầu cá không vũ trang cũng phải dùng đối hạm ?

^^ cám ơn bạn,bài viết rất có ích
bạn có thể giới thiệu sơ qua về lịch sử phát triển của pháo hạm luôn không,như vậy sẽ đơn giản cho các bạn sau tham khảo thông tin hơn
chân thành cám ơn nghen

Em đang đi công trình, chưa có thời gian dịch tiếp @@. Mong các bác mỗi người một chân một tay biết cái gì chia sẻ cái đó, ủng hộ Topic này

Kể cũng lạ, pháo trên mặt đất thì không nói làm gì nhưng pháo trên biển nó lắp trên tàu mà tàu thì lúc nào cũng chòng chành làm lệch góc bắn của phếu, mà sai một ly thì đi một dặm. Vậy sao bắn trúng được nhỉ

Intergrated fire control system - có từ WW1

Bác có thể làm một bài phân tích về nguyên lý của hệ thống này được không ?
