PHÒNG KHÔNG KHÔNG QUÂN NHÂN DÂN VIỆT NAM - Phần 12

Huyphuc nên xem lại bài trên, đạn sam nào bay được với cái tốc độ M10 như thế.

Khí nén được nạp vào bình cầu trong đạn ngay tại dây chuyền lắp ráp của tiểu đoàn kĩ thuật, còn trên xe chở nạp đạn TZM cũng có 1 bình khí nén nhưng dùng để nạp chất O từ thùng chất O sang đạn trước khi nạp đạn sang cần bệ.

Hình dưới này cho thấy 1 phần của đạn V-755SU (20DSU) trên xe chở đạn TZM PR-11B. Bình khí nén nằm ngay dưới thùng chất O nằm ở đầu moóc kéo

Cảm ơn bác đã giải thích!
Cái ảnh chắc chụp ở Nga. Nhưng những xe kéo chở tên lửa thế này có thể gặp rất nhiều ở dưới những rặng cây dọc quốc lộ thời chống Mỹ. Chỉ thấy bình khí nén, thấy sơ đồ trong tên lửa nên đoán như vậy. Vì khi tải tên lửa lên bệ cũng thấy họ quay bằng tay nên cũng đoán khí nén không phải cho mục đích tải đạn lên bệ phóng!

Cái này mới thấy trên face của Đơn vị tung tin đồn nhảm tối nay các bác ợ Nhìn quân phục trông thân thuộc quá, lại thêm quả ghế nhựa nữa

Hình minh hoạ đấy là của bộ đội phòng không Croatia (Nam tư cũ) đấy bác Phaphai!
----

Khi cắt tầng 1, tốc độ của đạn tên lửa V-755 đạt khoảng 400m/s. Động cơ hành trình sử dụng nhiên liệu lỏng ở tầng 2 sẽ tiếp tục đưa tốc độ đạn lên tối đa 1200m/s ở pha bay chủ động. Khi động cơ tầng 2 hoạt động, nhiệt từ luồng phụt sẽ làm nóng chảy đai chốt bằng Ma-giê mở khoá cố định đai ốp tầng để cắt tầng 1.

Động cơ hành trình của đạn tên lửa V-755 là loại động cơ tên lửa nhiên liệu lỏng 2 thành phần có tên gọi S2.720. Động cơ này nặng 47,5kg, cao 945mm và đường kính 476mm, đốt nhiên liệu tạo lực đẩy ở 2 chế độ tối thiểu 2075kgf và tối đa là 3500kgf.

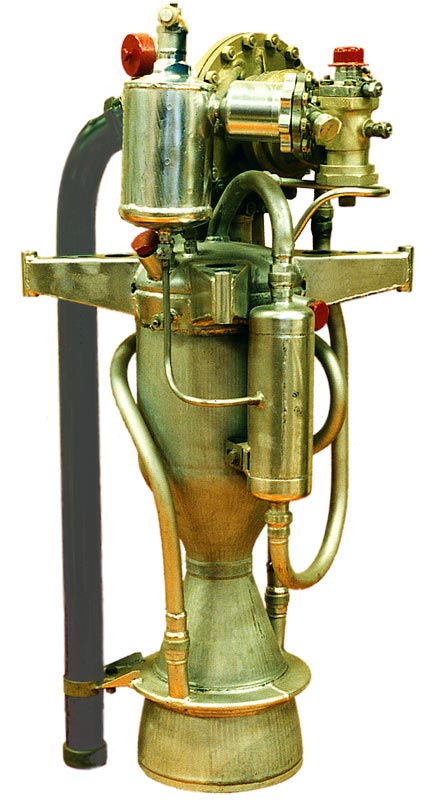

Mẫu động cơ tên lửa nhiên liệu lỏng 2 thành phần S2.720 của đạn tên lửa V-755



Mẫu bổ động cơ S2.720 tại HVKTQS - ngocdan_lep


Động cơ tên lửa nhiên liệu lỏng 2 thành phần S2.720 sử dụng nhiên liệu chất G loại TG-02 là một hỗn hợp các chất Triethylamine C6H15N (50%) và Xylidine C8H11N (50%), và chất O loại AK-20K có thành phần chủ yếu là A-xít Ni-tríc HNO3 (>73%), Oxít Ni tơ N2O4 (22%), nước (2%) và một tỉ lệ nhỏ các a xít H3PO4 và HF.

Nhiên liệu chất O được chứa trong thùng nằm ngay phía dưới đầu nổ tên lửa, có khối lượng 545kg. Chất O có màu nâu đỏ, bốc hơi ở nhiệt độ thường và có tính ăn mòn cao, khối lượng riêng ở nhiệt độ 20oC là 1,575g/cm3, đóng băng ở nhiệt độ dưới âm 61oC, khi rơi vào da người gây bỏng a xít.

Nhiên liệu chất G được chứa trong thùng phía dưới thùng chất O, khối lượng 169,5kg. Chất G là chất lỏng nhờn, trong suốt, màu vàng rơm hoặc nâu, có mùi đặc trưng và độc hại, gây bỏng da người nếu tiếp xúc không có bảo hộ.

Cả nhiên liệu và chất O tụi tôi biết nhiều. Thùng đựng chất O là các thùng bồn bằng nhôm sơn xanh không to lắm (acid nit'ric đặc không ăn mòn nhôm). Thời chống Mỹ họ để rải rác rất nhiều trong các quả đồi sim. Tụi tôi đá bóng ở gần thấy khi ô tô chở, đường xấu xe sóc khói nâu bốc mù mịt sau xe. Ngay từ hồi ấy tụi tôi cũng đã biết là acid nit'ric. Các bộ phận khác thì có cái chứa trong thùng sắt, có cái chỉ là thùng bằng các nẹp gỗ bọc giấy không thấm ở trong (hồi ấy hay gọi giấy dầu).
Còn cũng được SAM2 bắn máy bay Mỹ nhiều lần. Lần đầu tiên lúc rất bé, thấy tiếng máy bay chạy ra hầm, nhưng tiếng ì ì rất nhỏ tôi bò lên miệng hầm ngồi. Thấy 1 cái máy bay bay rất cao, nhỏ xíu. rồi 1 vệt tên lửa trắng bay lên. Hết vệt trắng cạnh cái máy bay thì nó nổ. Cái máy bay không bay nữa mà nó cứ to dần, nhưng không có khói. Chỉ đến lúc nó rơi hẳn xuống đất mới thấy khói đùn lên (chỉ cách nhà có 3 cây). Đó hình như là 1 trong những cái máy bay Mỹ đầu tiên bị tên lửa SAM bắn rơi. 1 cái F4c, phi công chết trong máy bay!

Hề hề , cuối cùng sau một thời gian dài chùm mền cũng đã thấy mặt em nó . Nhà mình dùng kiểu Modul này là hợp lý rồi ,vì ta chủ yếu che cho S-300 thôi còn lục quân hiện tại chưa cần thiết lắm vì không quân đủ khả năng bao rồi

Cảm ơn đồng chí Shamanking_quang đã phọt ảnh lên cho anh em mở mang tầm mắt. Quân đội nước "Lào" ngày càng hiện đại và chính quy. Hy vọng năm 2014 sẽ có nhiều hơn các vũ khí hiện đại đủ răn đe và đập tan ý tưởng bành trướng của cá thế lực hiếu chiến.

Ơ, tớ tưởng em nó còn bảo kê cho mấy em chân dài Su hào chứ nhẩy.

Chủ yếu đùng để che chắn cho mấy cơ sở hạ tầng quan trọng thôi mừ ,Còn Su 3 lạng thì cần gì bảo kê vì mình chơi trên sân nhà có ô phòng không rồi ,chủ yếu phòng mấy con YJ-XXX của thằng hàng xóm thôi
