PHÒNG KHÔNG KHÔNG QUÂN NHÂN DÂN VIỆT NAM - Phần 12

Nếu không gắn 2 cái TCĐT thì gắn tên lửa có khác gì mình đâu

Mấy tồng chí chiên da ảnh a ma tơ kiểu rờ phê rất dễ nhầm lẫn khí tài

Xưởng 558 có cục Satellit nhái theo cục MSP-418K của ngố. Gắn cục này thì cứ coi như mất đứt 2 mấu vũ khí. Cái cục gắn trên con Su-27UBM2 số 53 là Satellit-M. Loại này mới cho phép đeo giá phóng và có ổ nối tín hiệu cho đạn R-73.

Satellit và Satellit-M là cục phát nhiễu ngụ-y trang dạng xung trả lời, cho phép gây nhiễu đánh lừa mấy cái đài nhìn vòng, đài ngắm bắn/dẫn bắn và đầu tự dẫn vô tuyến chủ động trên đạn phòng không và đối không.

Nhiễu ngu.ỵ trang từ máy bay mục tiêu mang satellit/Satellit-M thu được qua ánh xạ ra đa hoạt động trong chế độ quét trên màn kính trực chuẩn



Nhiễu ngu.ỵ trang từ máy bay mục tiêu mang satellit/Satellit-M thu được qua ánh xạ ra đa hoạt động trong chế độ bám sát trên màn kính trực chuẩn



Nhiễu ngu.ỵ trang từ máy bay mục tiêu mang satellit/Satellit-M đánh lừa đầu tự dẫn vô tuyến chủ động của đạn đối không



Đọc thêm tại đây http://www.558arp.by/products-and-services-rus/electronic-equipment-protection-rus.html nhá

Сателлит




Сателлит-М

-----------------------------Tự động gộp Reply ---------------------------
Nhân tiện nói về con Su-27UBM2, loại này được nâng cấp theo chuẩn tính năng vũ khí, khí tài hàng không của Su-27M2/Su-30MK3/Su-35S.

Bac huyphong cho em hỏi kiểu gây nhiễu với nhiều mục tiêu giả như vậy thì phải làm sao để đối phó ạ?

Pháo cao xạ bốn nòng mới nhập từ Trung Đông về của anh bạn chai en.. nhầm chai ùm bên kia có thể đối phó vô tư.

Em dụ là không phải mô. Bác nhìn góc này nên cảm giác thấy vậy thôi. Giá treo kép nó có quả trên quả duói mà.
Đầu mút cánh của dòng Su27,30 nó gán cục gây nhiễu mà. Nếu có gán tên lủa ỏ đó thì nó phải gán ngang nhu kiểu F16 co. Không ai gan duói cả.

Hình như cái này mấy chục trang trước mình cũng đã nói 1 lần []

Su-27/30 gắn hàng ngay đầu mút cánh tốt nha bác :

Có nhiều cách chống chế áp điện tử (ECCM) đối với cục nhiễu xung trả lời và về lí thuyết có thể kể như phía dưới:
- Dùng chế độ nhảy tần ngẫu nhiên ở đài phát
- Trộn nhiễu nhân tạo trong xung đài phát
- Sử dụng đài phát có thiết bị triệt búp phụ
- Sử dụng đài phát trượt tần ngẫu nhiên trong mỗi xung (công nghệ phổ biến của đài phát ăng ten APAR/AESA)
-----------------------------Tự động gộp Reply ---------------------------

Tồng chí nào đã và đang là giặc lái hoặc hay được vọc khí tài buồng lái máy bay hệ 1 sẽ thấy ảnh chụp màn kính chuẩn trực số 1 và 2 ở trên là ở chế độ quét và bám sát mục tiêu bay hướng ra (nôm na là chế độ bám đuôi = poursuit), còn hình phóng đạn phía dưới ở chế độ công kích mục tiêu bay hướng vào (đối đầu = head-on). Ở 2 kiểu công kích và chống công kích này thì bộ nhiễu Satellit/Satellit-M có chế độ nhại xung khác nhau.

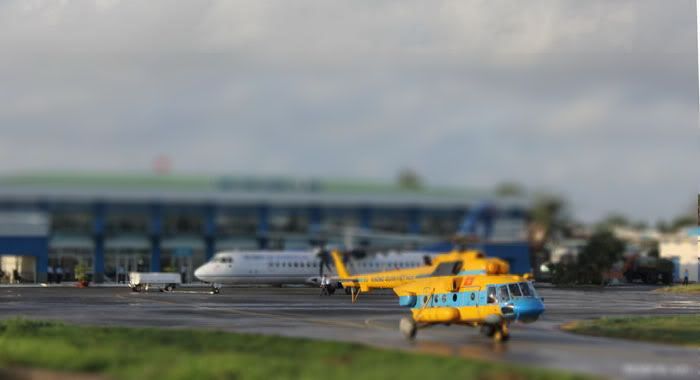

đồ chơi mô hình em mới tậu []

hix, cái ống tilt-shift bác mới tậu hả .
