TỔNG QUAN TÍNH NĂNG KĨ CHIẾN THUẬT CỦA T-50 PAK FA
Tổ hợp tên lửa đối đất có điều khiển TURVZ​

​

Máy bay tiêm kích thế hệ 5 PAK FA T-50 dự kiến được trang bị tổ hợp tên lửa đối đất có điều khiển (Так,и?еская fп?авляемая ?аке,а "воздf.-земля") Kh-38ME (Х-38oЭ) treo dưới giá treo UKVU-50U trong khoang quân giới trong thân cho các nhiệm vụ tấn công tiêu diệt nhiều loại mục tiêu mặt đất và mặt nước, đặc biệt phục vụ tác chiến chế áp phòng không và tấn công tiêu diệt các mục tiêu ưu tiên cao như hệ thống tích hợp tình báo-chỉ huy-thông tin-điều phối chiến đấu của đối phương. Tổ hợp tên lửa Kh-38ME do tổ hợp nhà thầu gồm Tổng công ty cổ phần các tổ hợp tên lửa chiến thuật và đơn vị thành viên là Công ty cổ phần Phòng thiết kế chế tạo máy quốc gia Raduga nghiên cứu phát triển từ đầu thập niên 1990.

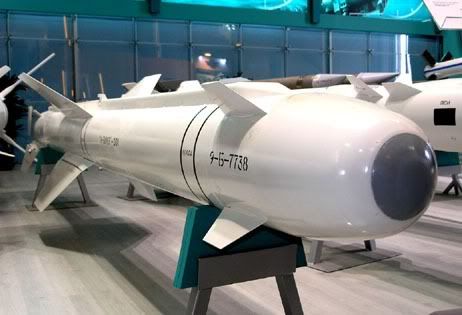

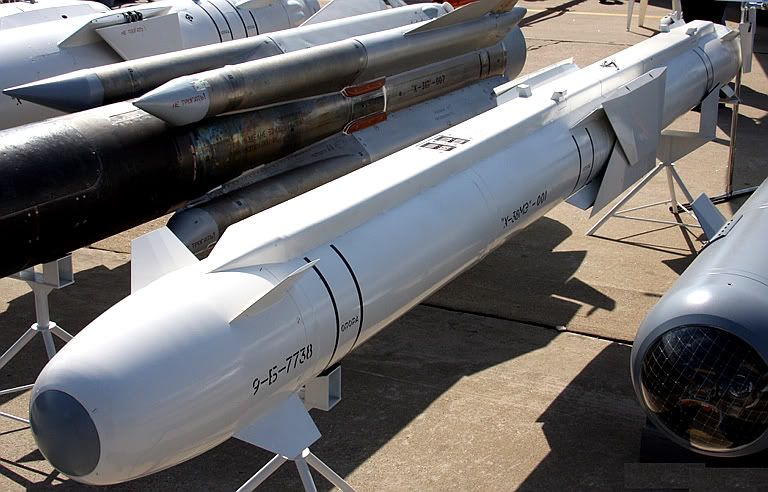

Mẫu đạn Kh-38MTE với cánh ở vị trí gấp được trưng bày tại MAKS-2009 (ảnh Vitaliy V.Kuzmin)
​

Tổ hợp tên lửa không đối đất đa nhiệm Kh-38ME có thiết kế kiểu mô đun chuẩn hoá cho phép sử dụng nhiều kiểu đầu nổ và hệ thống dẫn bắn khác nhau tuỳ thuộc vào hạ tầng bảo đảm và phục vụ chiến đấu, cũng như nhiệm vụ chiến thuật cụ thể trên chiến trường. Các khối đầu nổ có thể thay thế của tổ hợp Kh-38ME gồm đầu nổ mạnh phá mảnh, đầu xuyên nổ phá mảnh và đầu đạn chùm (chuyên dùng cho đạn Kh-38ME sử dụng hệ thống dẫn bắn vệ tinh). Các khối dẫn bắn có thể thay thế của tổ hợp Kh-38ME gồm khối dẫn bắn quán tính kết hợp dẫn lade bán chủ động pha cuối (đạn Kh-38MLE), khối dẫn bắn quán tính kết hợp tự dẫn radar chủ động pha cuối (đạn Kh-38MAE), khối dẫn bắn quán tính kết hợp tự dẫn ảnh nhiệt pha cuối (đạn Kh-38MTE) và khối dẫn bắn quán tính kết hợp hiệu chỉnh tham số theo tín hiệu định vị vệ tinh (đạn Kh-38MKE). Đạn tên lửa Kh-38ME sử dụng động cơ thuốc phóng rắn 2 chế độ đốt cùng hệ thống 4 cánh ổn hướng mũi, 4 cánh ổn hướng giữa thân và 4 cánh lái hướng phía đuôi.

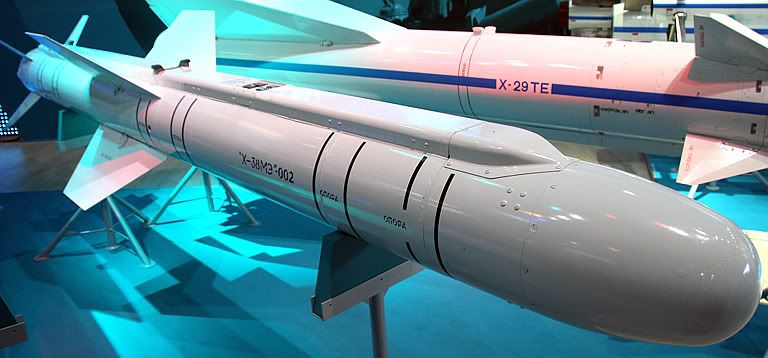

Mẫu đạn Kh-38MAE được trưng bày tại MAKS-2009 (ảnh Vitaliy V.Kuzmin)
​

Thông số kĩ chiến thuật của tổ hợp tên lửa đối đất Kh-38ME:
- Tham số phóng của máy bay mang tên lửa tại thời điểm phóng đạn (Условия пfска поле,а носи,еля в момен, пfска ?аке,<):
-- Độ cao (диапазон в<со,): từ 200 m tới 12.000 m
-- Tốc độ (диапазон ско?ос,ей): từ 15 m/giây tới 450 m/giây
- Tầm phóng đạn ("алOнос,O пfска): từ 3 km tới 40 km
- Tốc độ bay tối đa (oаксималOная ско?ос,O поле,а): M 2,2
- Góc lệch trục của mục tiêu theo mặt phẳng ngang tại thời điểm phóng đạn (Угол пеленга ?ели в го?изон,алOной плоскос,и в момен, пfска): ±80°
- Xác suất trúng mục tiêu trong điều kiện có chế áp / không chế áp ('е?оя,нос,O по?ажения ?ели без п?о,иводейс,вия / п?и п?о,иводейс,вии): 0,8 / 0,6
- Niên hạn sử dụng (С?ок слfжб<): 10 năm
- Khối lượng đầu nổ (oасса 'Ч): tới 250 kg
- Khối lượng đạn sẵn sàng phóng (С,а?,овая масса): không thấp hơn 520 kg
- Kích cỡ ("аба?и,< ?аке,<):
-- Chiều dài (длина): 4,2 m
-- Đường kính thân (диаме,? ко?пfса): 0,31
-- Sải cánh đạn (?азма. к?<ла ?аке,<): 1,14 m
-----
