Tài liệu về một số thiết bị Thông tin - Liên lạc.

Bài giảng VIBA SỐ
ĐÀI AWA (AMALGAMATED WIRELESS AUSTRALASIA LIMITED)
Bài 9: KHỐI TRUNG TẦN IFA.

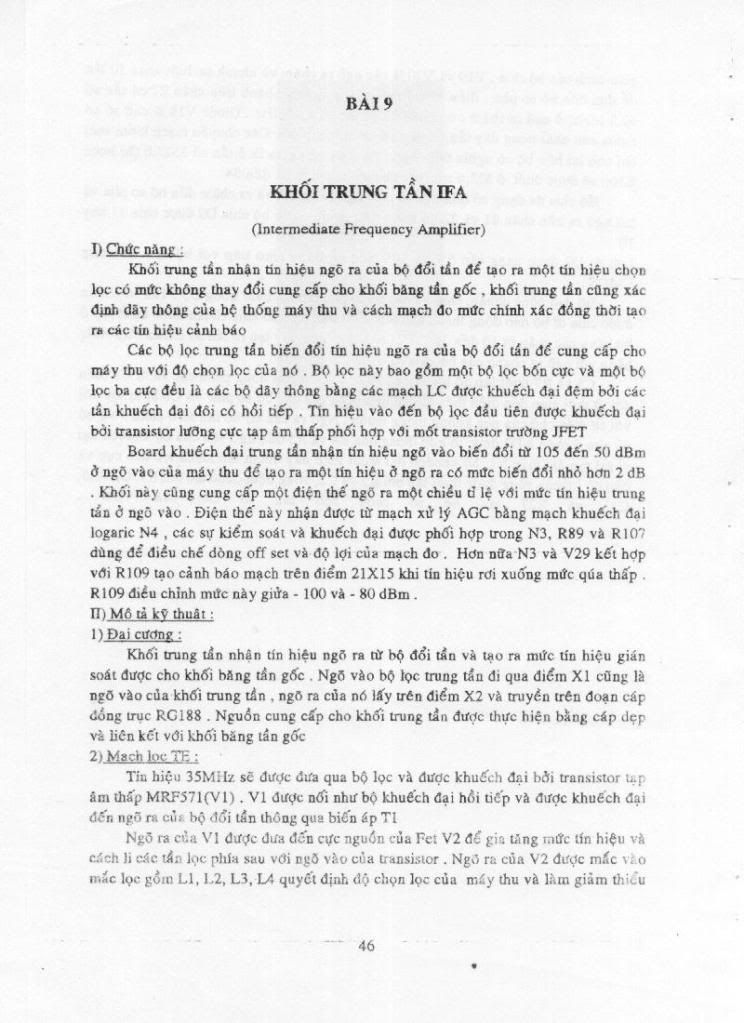

(trang 46)

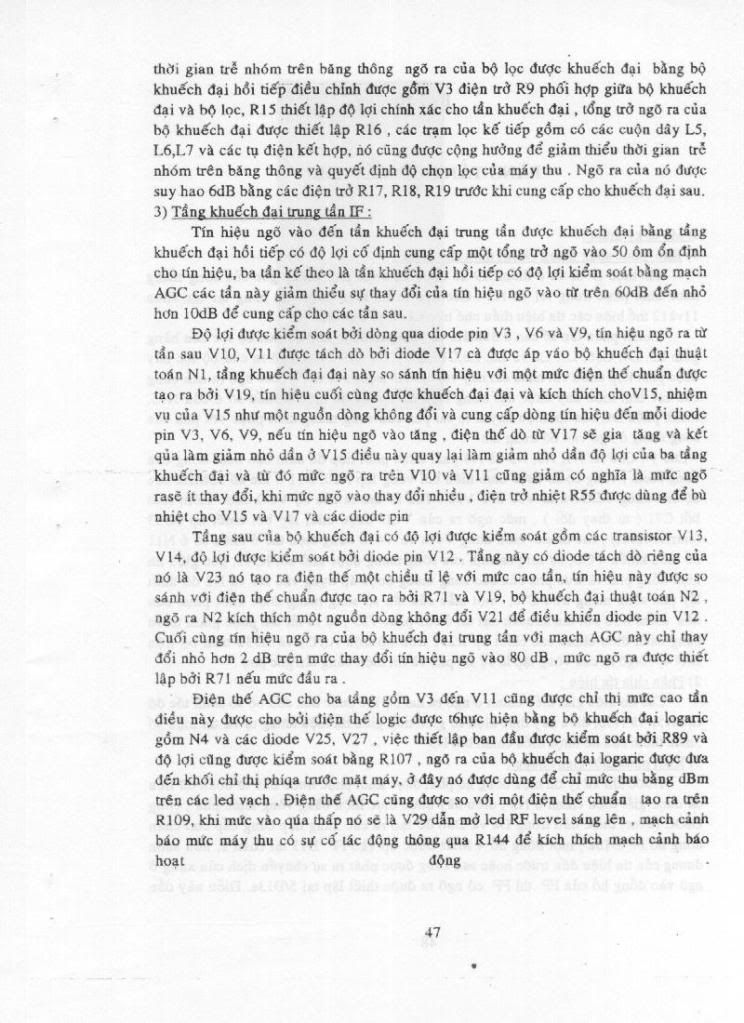

(trang 47)

-------------------------------------------------------
@ ThS. Nguyễn Tấn Nhân ?" Chủ nhiệm Bộ môn Truyền dẫn, Khoa Viễn thông,
Học viện Công nghệ Bưu chính Viễn thông Khu vực II. (1997) ​

Bài giảng VIBA SỐ
ĐÀI AWA (AMALGAMATED WIRELESS AUSTRALASIA LIMITED)
Bài 10: BĂNG TẦN GỐC MÁY THU.
(trang 48)

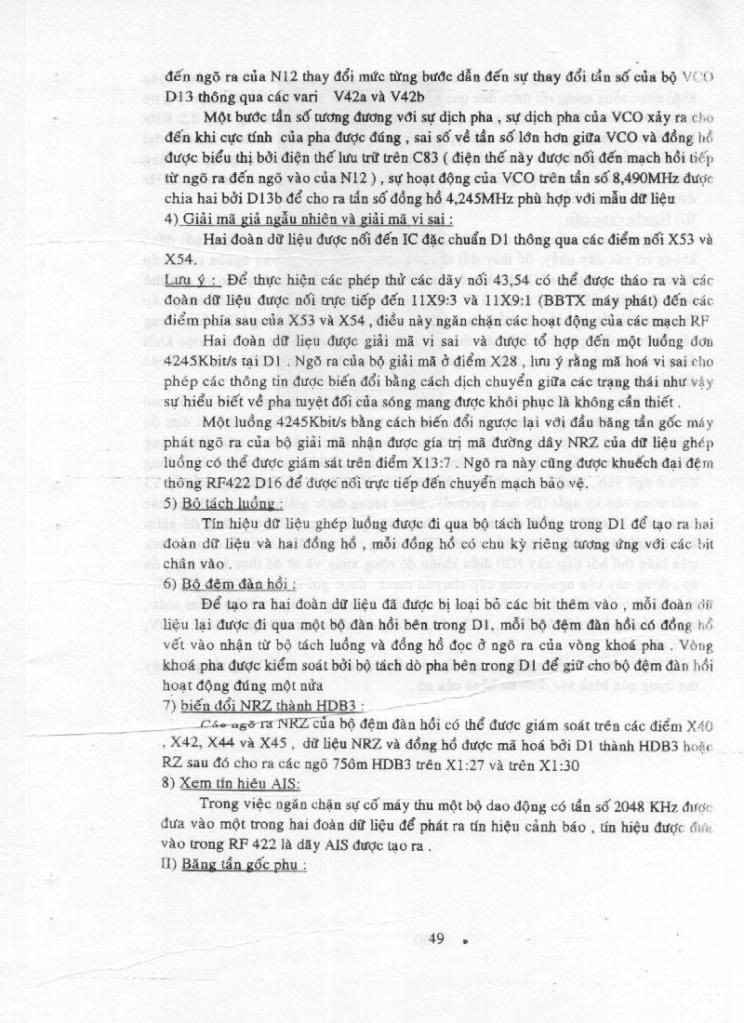

(trang 49)

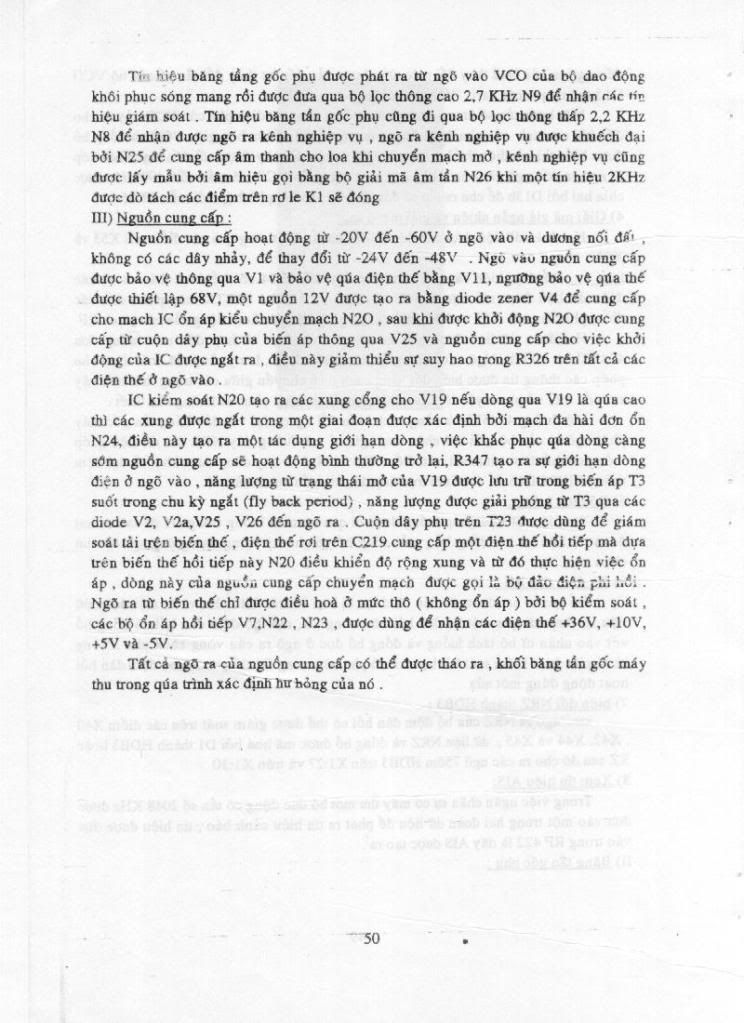

(trang 50)

-------------------------------------------------------
@ ThS. Nguyễn Tấn Nhân ?" Chủ nhiệm Bộ môn Truyền dẫn, Khoa Viễn thông,
Học viện Công nghệ Bưu chính Viễn thông Khu vực II. (1997) ​

Bài giảng VIBA SỐ
ĐÀI AWA (AMALGAMATED WIRELESS AUSTRALASIA LIMITED)

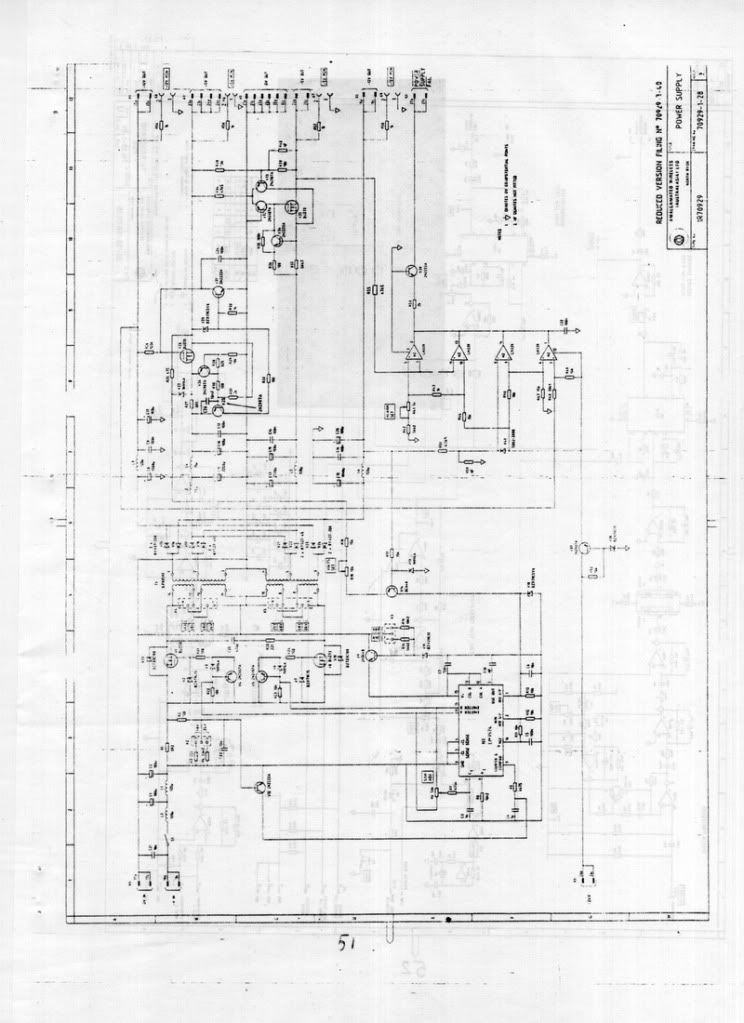

PHỤ LỤC 1: POWER SUPPLY MODULE.
(trang 51)

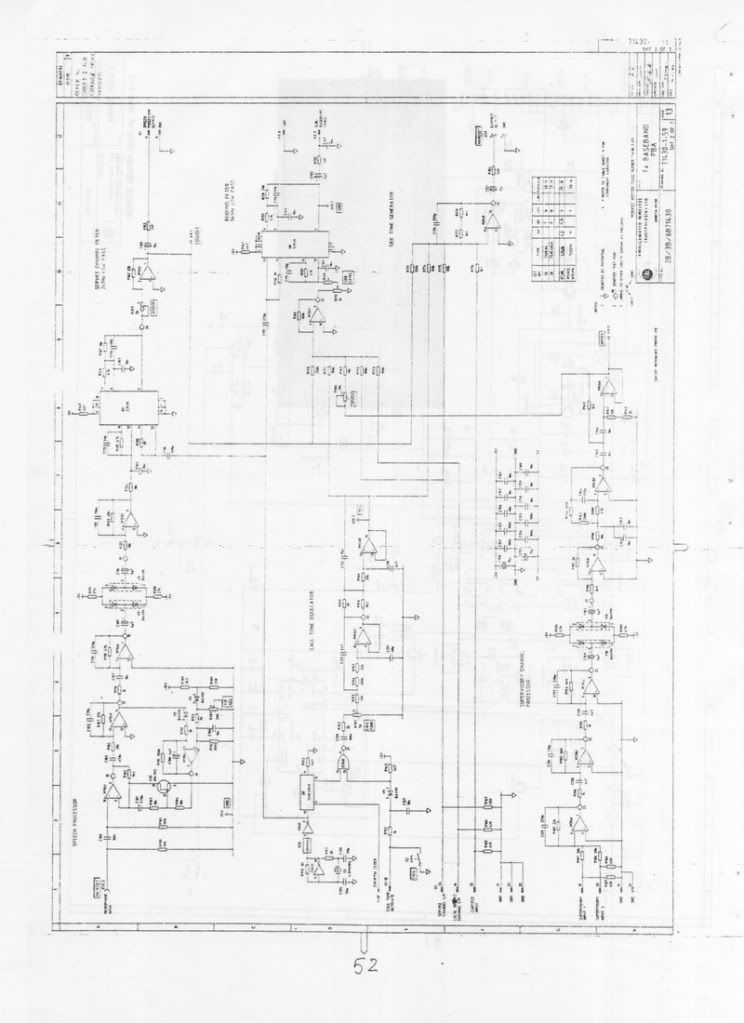

PHỤ LỤC 2: Tx BASEBAND PBA.
(trang 52)

PHỤ LỤC 3: Tx BASEBAND PBA.
(trang 53)

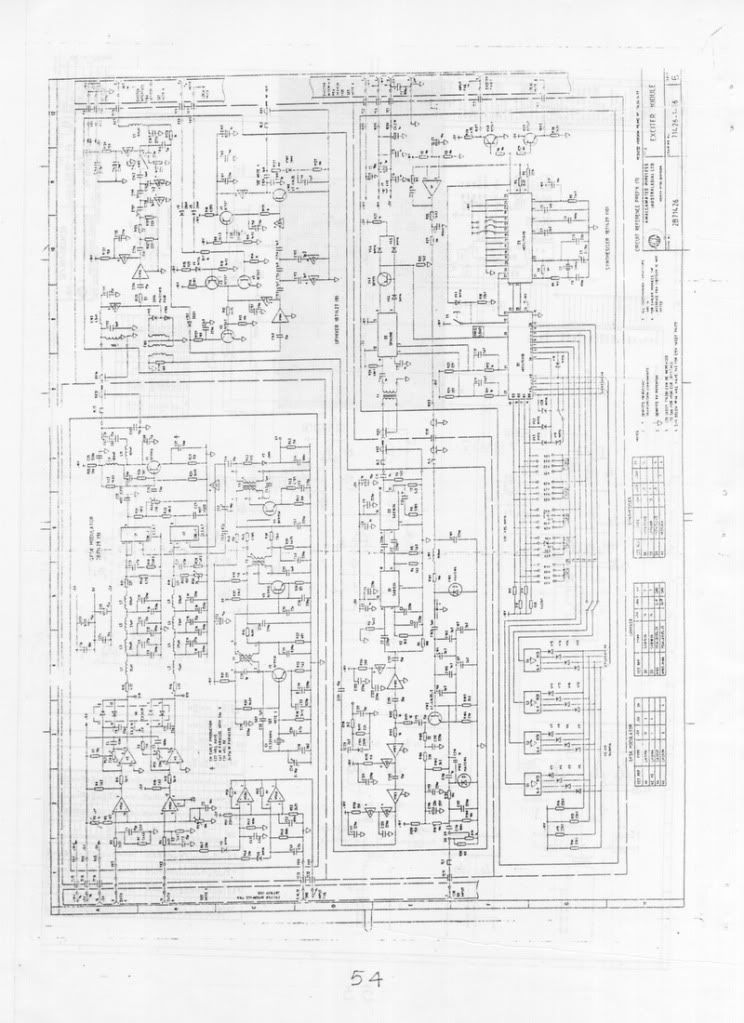

PHỤ LỤC 4: EXCITER MODULE.
(trang 54)

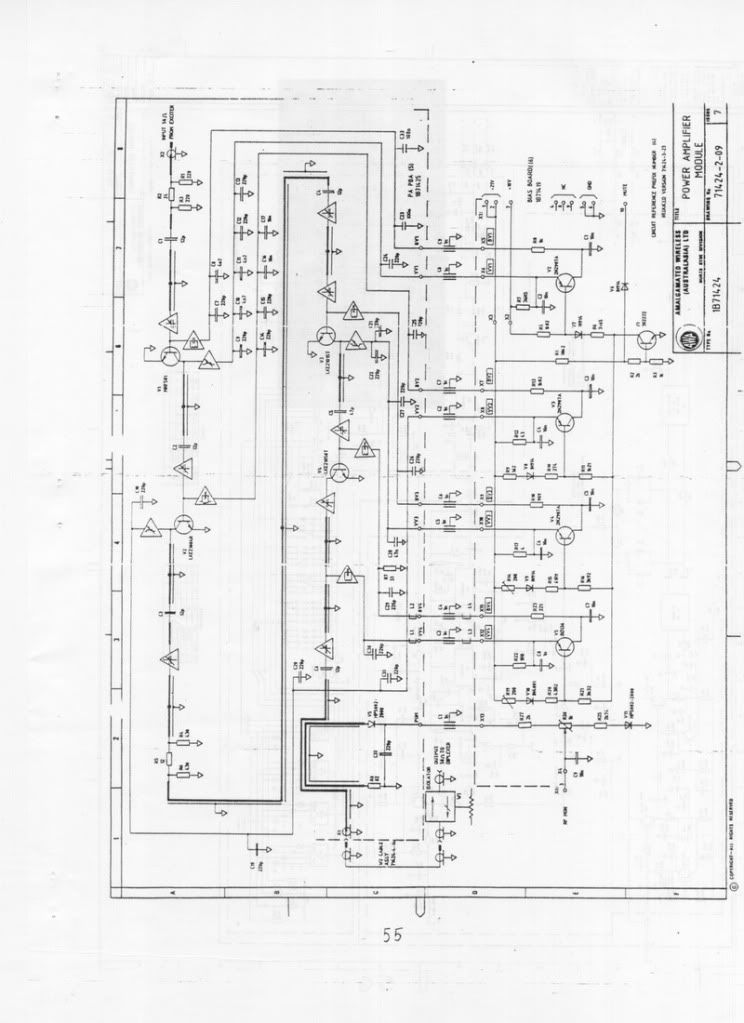

PHỤ LỤC 5: POWER AMPLIFIER.
(trang 55)

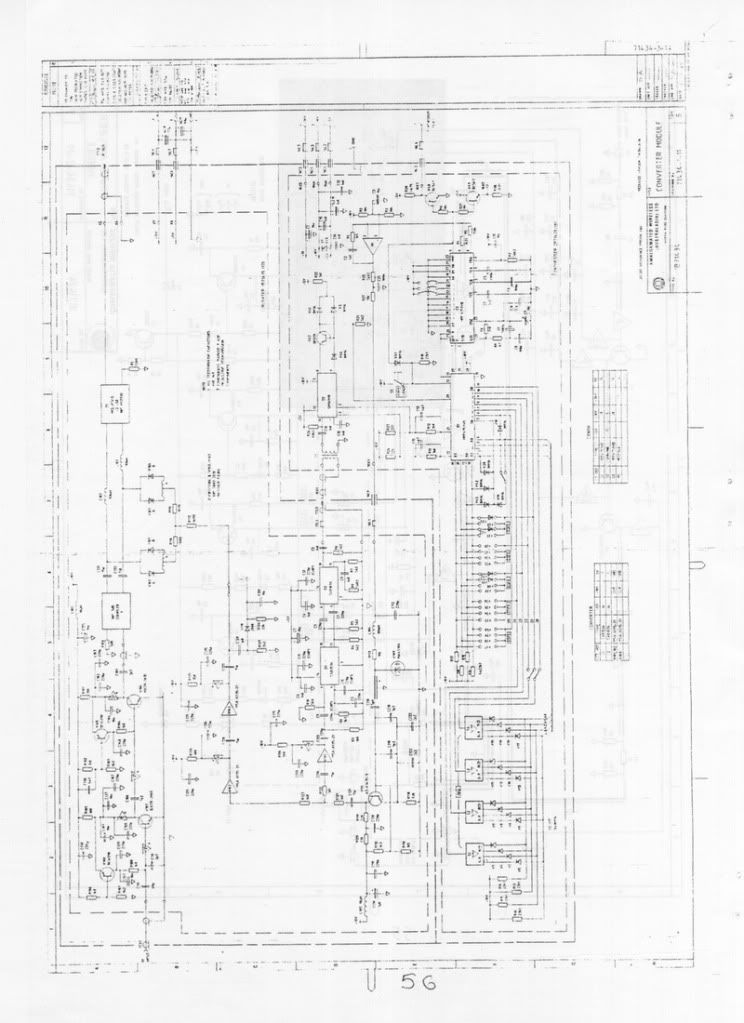

PHỤ LỤC 6: CONVERTER MODULE.
(trang 56)

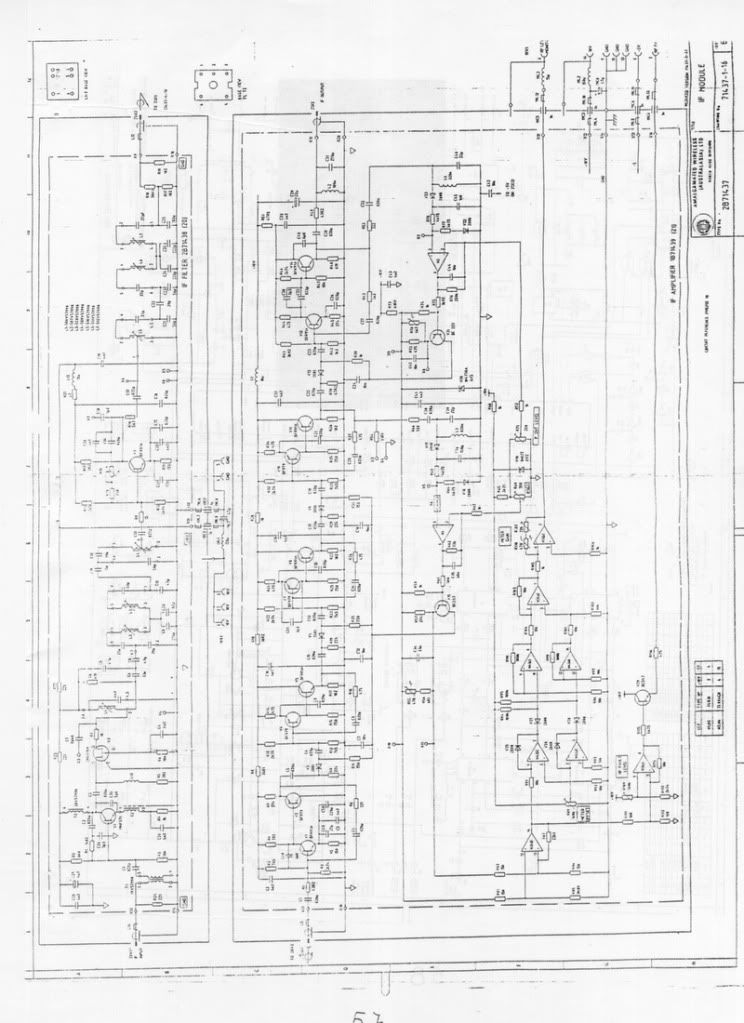

PHỤ LỤC 7: IF MODULE.
(trang 57)

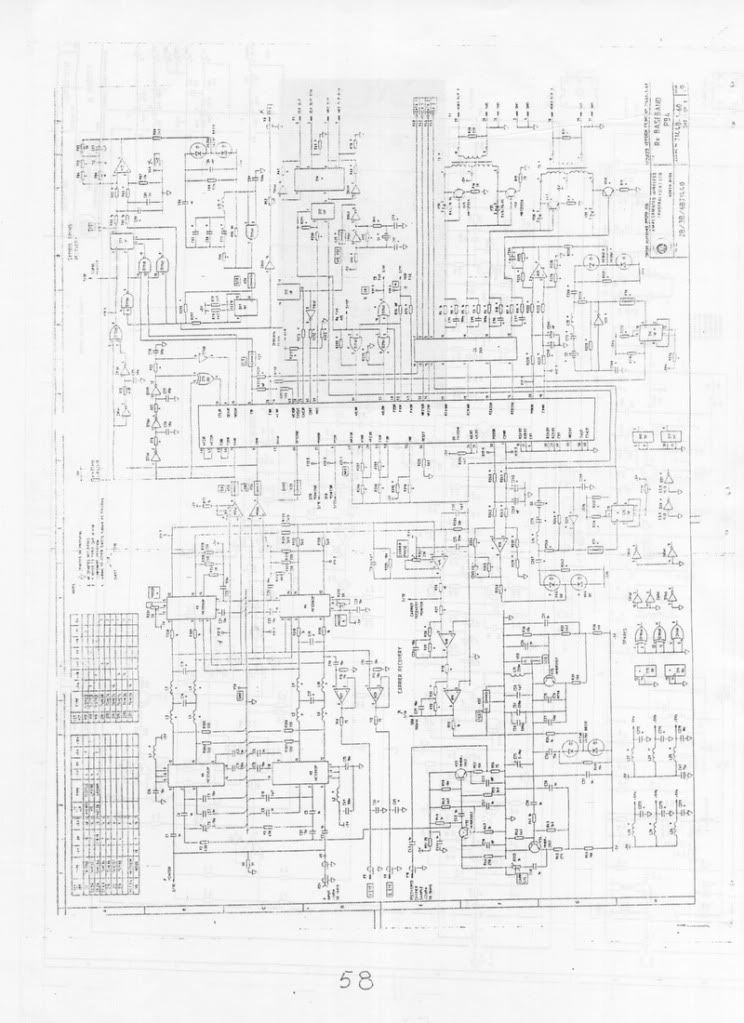

PHỤ LỤC 8: Rx BASEBAND PBA.
(trang 58)

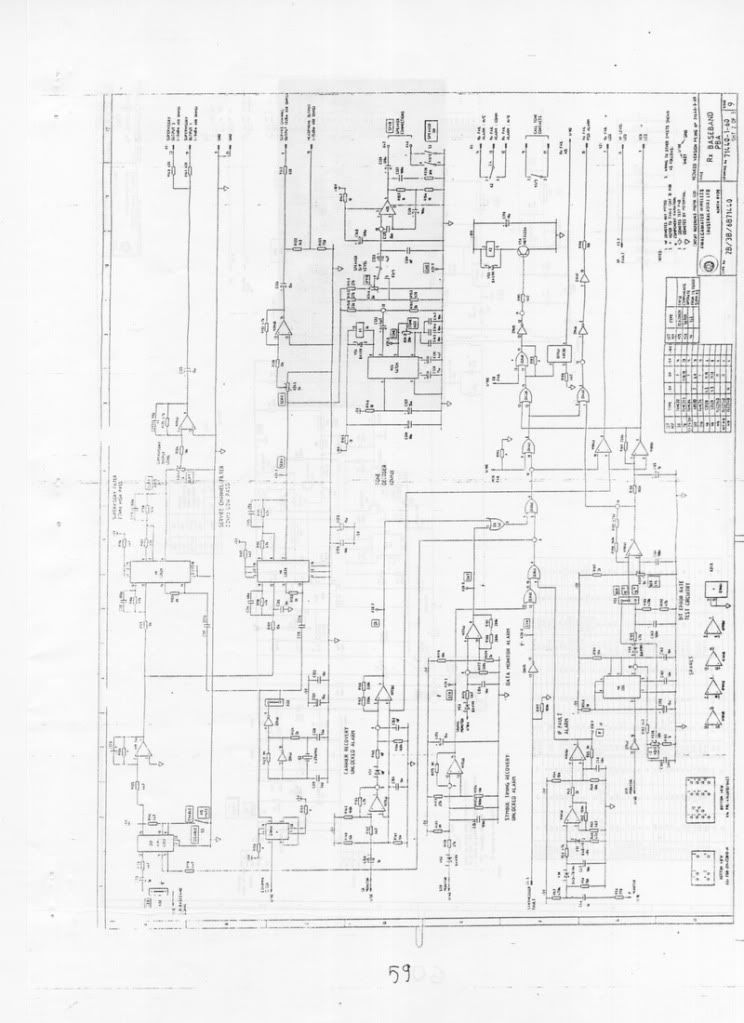

PHỤ LỤC 9: Rx BASEBAND PBA.
(trang 59)

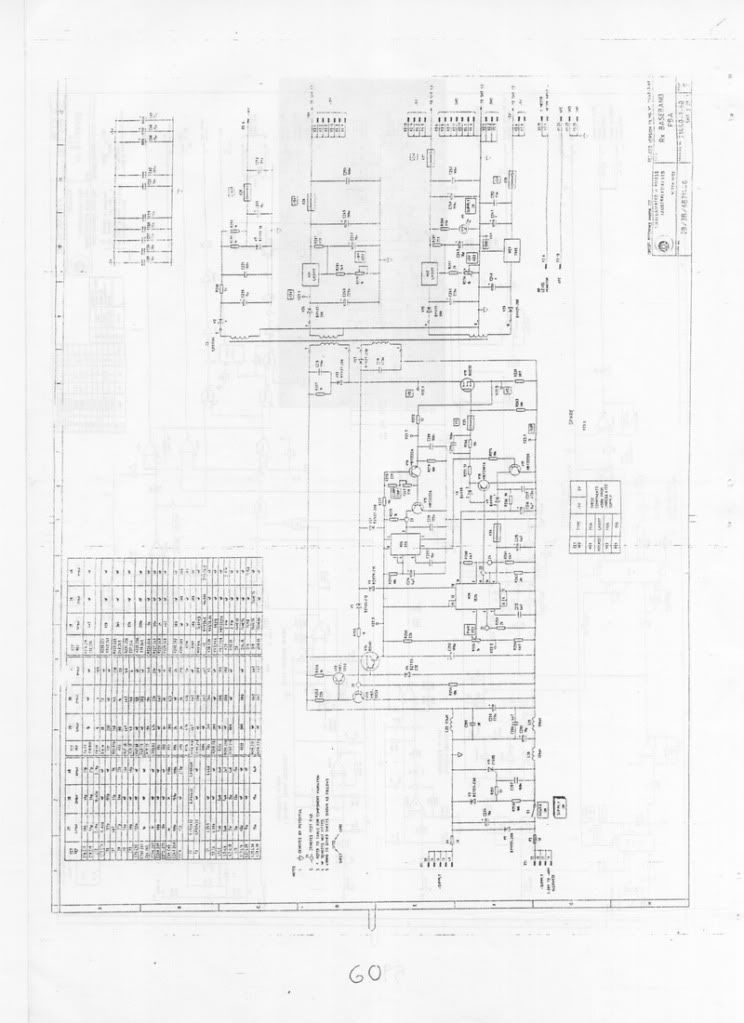

PHỤ LỤC 10: Rx BASEBAND PBA.
(trang 60)

-------------------------------------------------------
@ MSc. Nguyễn Tấn Nhân ?" Chủ nhiệm Bộ môn Truyền dẫn, Khoa Viễn thông,
Học viện Công nghệ Bưu chính Viễn thông Khu vực II. (1997)
LAN0303 XIN CHÂN THÀNH CÁM ƠN MSc. TRẦN VĨNH AN và Eng. HOÀNG - NAM đã hổ trợ về tài liệu.
​
