Thiết kế hệ thống làm mát nhà xưởng

Hệ thống thông gió hay hệ thống làm mát nhà xưởng là nhu cầu thiết yếu cho các chủ doanh nghiệp , các nhà máy sản xuất cơ khí gia công hiện nay , để góp phần tăng hiệu quả sản xuất cũng như tạo sự lưu thông không khí thoáng mát trong khu vực làm việc , giảm bớt nhiệt độ , khí thải từ các máy sản xuất do đó phải trang bị hệ thống thông gió làm mát nhà xưởng , có nhiều phương pháp thiết kế lắp đặt nhưng thường sử dụng phương pháp làm mát nhà xưởng bằng tấm cooling pad , vì nó có những ưu điểm như sau
Ưu điểm của tấm làm mát cooling pad :
- Lắp đặt thi công dễ dàng, không ảnh hưởng đến hoạt động nhà xưởng
- Không làm tổn hại tầng OZON, bảo vệ môi trường
- Tiết kiệm điện năng
- Chi phí đầu tư chỉ bằng 1/3 so với máy lạnh và chi phí vận hành chỉ bằng 1/10 so với máy lạnh
- Hệ thống này làm thông thoáng nhà xưởng, giảm nhiệt độ từ 3-7 độ C , tùy theo nhiệt độ môi trường bên ngoài , và lượng nhiệt tỏa ra từ các máy móc sản xuất
Phương pháp thiết kế chọn quạt , diện tích tấm làm mát cooling pad , công suất lưu lượng moteur bơm nước như sau :
Để không khí đi qua màng nước có đủ thời gian hạ nhiệt độ từ 3-7 độ C và giữ lại bụi nhiều hơn thì vận tốc đi qua màng lắng phải từ 2-4m/s.tương đương với số lần trao đổi khí là 1 phút/lần
Các bước thực hiện
• Bước 1: Xác định thể tích cần được làm mát (rộng,dài,cao)
• Bước 2: xác định số quạt cần được lắp n = V/Q*t v : thể tích cần được làm mát(m3) Q : lưu lượng của một quạt(m3/phút) t ố lần trao đổi khí(phút/lần)
• Bước 3: xác định diện tích tấm màng cooling pad được lắp đặt
• Cứ 1m2 màng nước cho phép lượng không khí đi qua là 2,3m3/s.
• Bước 4 Xác định lượng nước cung cấp cho màng và chọn bơm nước.
• Cứ 1m2 màng nước cooling pad thì cần lưu lượng nước chảy qua là 11lít/phút
• Từ đó ta lượng nước cần cung cấp cho màng cooling pad và dựa vào Cataloge nhà cung cấp để chọn bơm nước.
Ví dụ: Một nhà xưởng may cần được thiết kế hệ thống làm mát bằng màng nước cooling pad Kích thước nhà xưởng: ( H=6.5m; L=50m; W=30m)
+ Nhà xưởng có trần la phong cao 4 m.
Ta có thể tích nhà xưởng cần được làm mát V = H*W*L = 8.3*30*50 = 6000m3
Ta chọn quạt cần lắp của Công ty Tnhh Cơ điện Tân Quốc Khang là quạt thùng vuông QK 54” – 6A có lưu lượng Q = 750m3/phút
+ Số lần trao đổi không khí là 1 phút/ lần ( tương ứng 60 lần/h tùy theo nhu cầu thông gió , túi tiền của chủ đầu tư hệ số này có thể tăng hoặc giảm )
Số quạt cần lắp n = V/Q*t = 6000/750*1 = 8 cái
+ Diện tích màng cần được lắp Lưu lượng gió cần được làm mát là 6000m3/phút hay 100m3/s
Ta có cứ 1 m2 màng thì xử lí được 2.3m3/s => diện tích màng cần lắp là 43.5m2
+ Chọn kích thước màng cao 1.5m x dài 5.4m cần tổng cộng 5 màng.
+ Chọn lượng nước cho hệ thống Với diện tích màng là 43.5m2 thì số nước cần dùng 11*43.5 = 478.5 lít

P/S : Để đạt hiệu quả thông gió làm mát cao hơn nữa ta lắp đặt thêm tấm màng dẫn động PVC với độ cao cách đất khoảng 2.4m , để lượng không khí lưu thông xuống bên dưới nơi công nhân làm việc

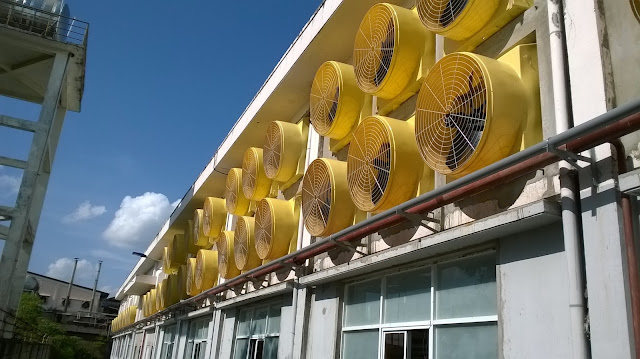

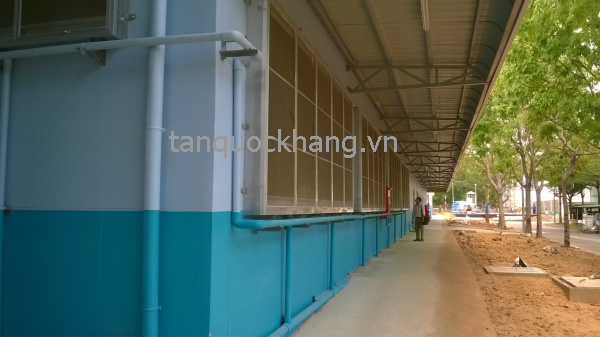

Một số hình ảnh thực tế của hệ thống này :
- xem thêm thông tin tiêu chuẩn kích thước tấm cooling pad
- xem thêm video nguyên lý hoạt động của tấm cooling pad
