[FONT=&quot]Radar [/FONT][FONT=&quot]Irbis-E ( Snow Leopard) lắp trên máy bay Su-35[/FONT]

Normal 0 false false false MicrosoftInternetExplorer4 /* Style Definitions */ table.MsoNormalTable {mso-style-name:"Table Normal"; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-parent:""; mso-padding-alt:0in 5.4pt 0in 5.4pt; mso-para-margin:0in; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:10.0pt; font-family:"Times New Roman"; mso-ansi-language:#0400; mso-fareast-language:#0400; mso-bidi-language:#0400;} Radar Irbis-E là một hệ thống radar điện tử quét mảng thụ động tiên tiến được phát triển bởi Tikhomirov NIIP cho máy bay chiến đấu đa mục đích Su-35BM. NIIP đã phát triển loại radar mới dựa trên hệ thống radar Bars đã được cung cấp cho máy bay Su-30MKI/MKM/MKA.


Thiết kế


Việc phát triển Irbis-E được bắt đầu trong năm 2004 và mẫu thử nghiệm radar này được đưa vào thử nghiệm bay đầu tiên trên chiếc máy bay Su-30M2 vào đầu năm 2007. Hệ thống radar này cung cấp các dạng dò tìm không-đối-không, không-đối-hải và không-đối-đất, hiệu suất được cải thiện một cách đáng kể so với tiền nhiệm của nó- hệ thống radar Bars. Ngoài ra, Irbis đã được thiết kế để phát hiện bay thấp và siêu thấp hoặc mối đe dọa từ máy bay tàng hình.

Radar Irbis đa chức năng sử dụng một ăng-ten mảng thụ động 90cm được gắn vào một thiết bị truyền động bằng thủy lực. Được điều khiển bởi thiết bị điện tử, nó có thể quét theo hình quạt 60 độ ở cả kiểu quét chân trời và mặt chiếu. Sử dụng với thiết bị truyền động bằng thủy lực (điều khiển bằng cơ khí), việc dò tìm theo dạng quét chân trời tăng lên đến 120 độ.
Tính năng hoạt động

Radar Irbis-E có thể phát hiện và theo dõi tới 30 mục tiêu trên không tại một thời điểm ở khoảng cách gần 400 km và tấn công được 12 mục tiêu. Ở chế độ không-đối-đất Irbis-E cung cấp bản đồ để cho phép tấn công một mục tiêu bề mặt với các vũ khí được dẫn đường một cách chính xác trong khi quét chân trời tìm kiếm những mối đe dọa từ trên không để có thể tấn công chúng bằng cách sử dụng tên lửa radar có dẫn đường.

Tikhomirov NIIP đã cung cấp khả năng để phát hiện các mục tiêu quan sát siêu thấp với RCS chỉ bằng 1 cm2 ở khoảng 90 km.

Khả năng này cho phép máy bay mang loại radar này có thể tấn công các tên lửa hành trình và các phương tiện bay không người lái cũng như máy bay chiến đấu tàng hình thế hệ thứ năm, chẳng hạn như F-22 và F-35. Irbis-E rõ ràng là được thiết kế để hỗ trợ các tên lửa RVV-AE-PD/R-77M Ramjet trong chiến đấu BVR chống lại các máy bay chiến đấu hàng đầu của phương Tây như Block-II F-18 Hornet và Eurofighter Typhoon.

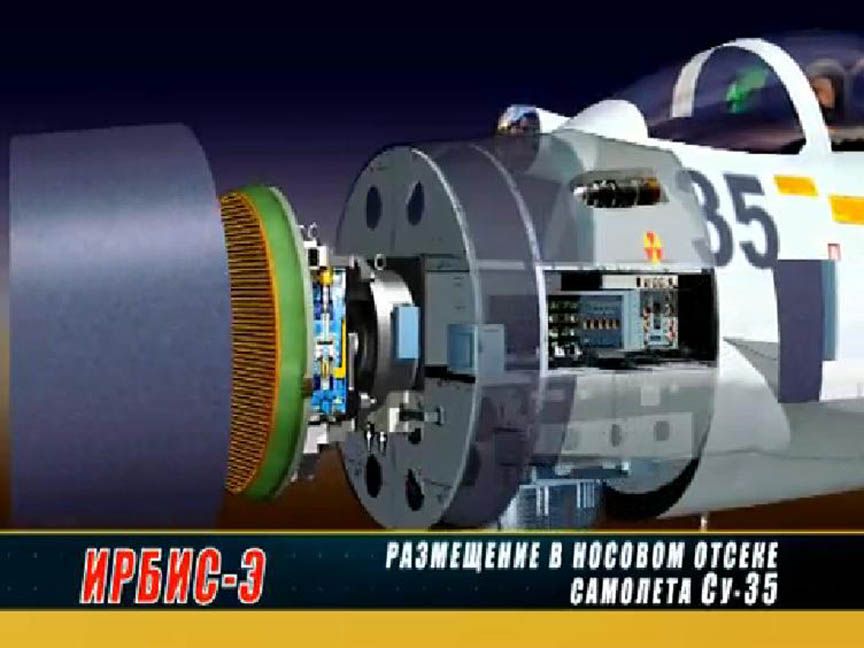

[FONT=&quot]Radar [/FONT][FONT=&quot]Irbis-E lắp trên máy bay Su-35

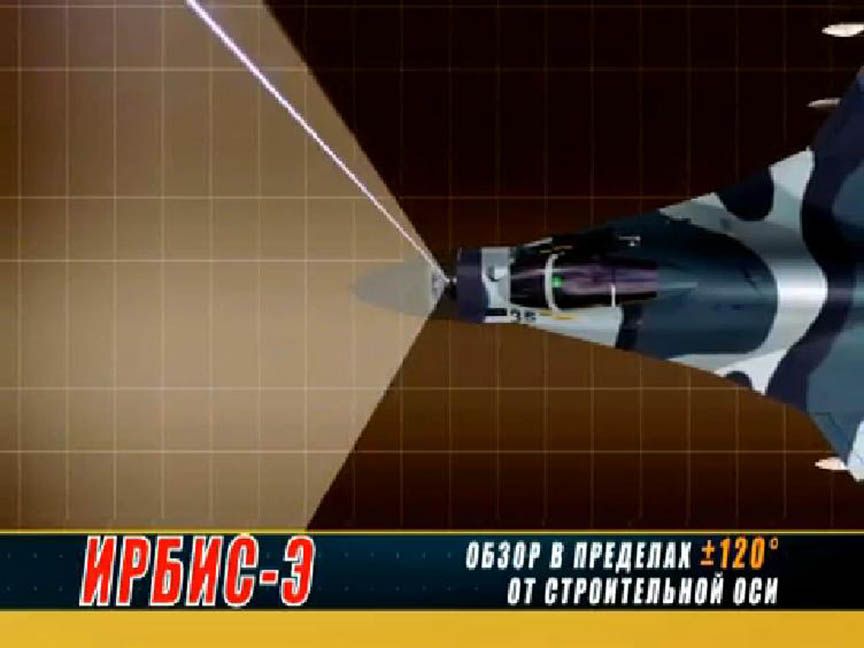

Được điều khiển bởi thiết bị điện tử mỗi lần [/FONT][FONT=&quot]Radar [/FONT][FONT=&quot]Irbis-E quét được hơn 60 độ



[/FONT][FONT=&quot]Được điều khiển bởi thiết bị cơ học mỗi lần [/FONT][FONT=&quot]Radar [/FONT][FONT=&quot]Irbis-E quét được hơn 120 độ

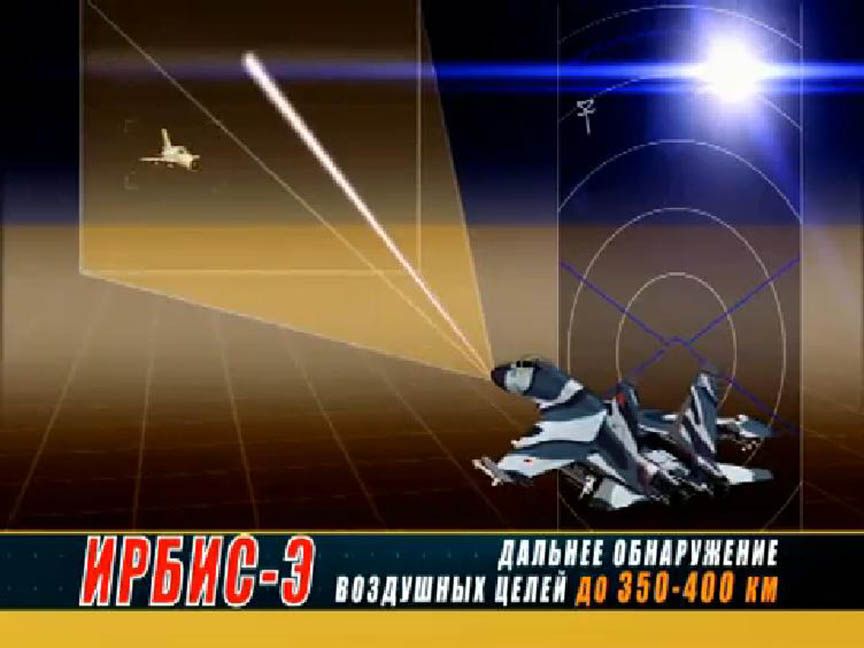

[/FONT][FONT=&quot]Radar [/FONT][FONT=&quot]Irbis-E quét theo đường chân trời[/FONT] từ khoảng cách 350 - 400 km

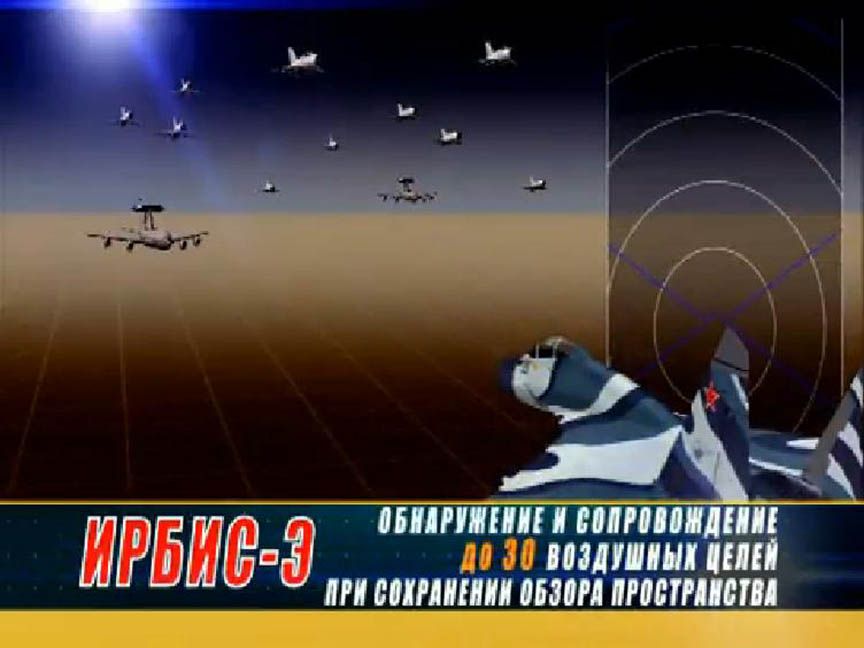

[FONT=&quot]Radar [/FONT][FONT=&quot]Irbis-E dò và theo dõi được hơn 30 mục tiêu một lúc[/FONT]
[FONT=&quot]



[/FONT][FONT=&quot]Radar [/FONT][FONT=&quot]Irbis-E dò và theo dõi được hơn 30 mục tiêu một lúc

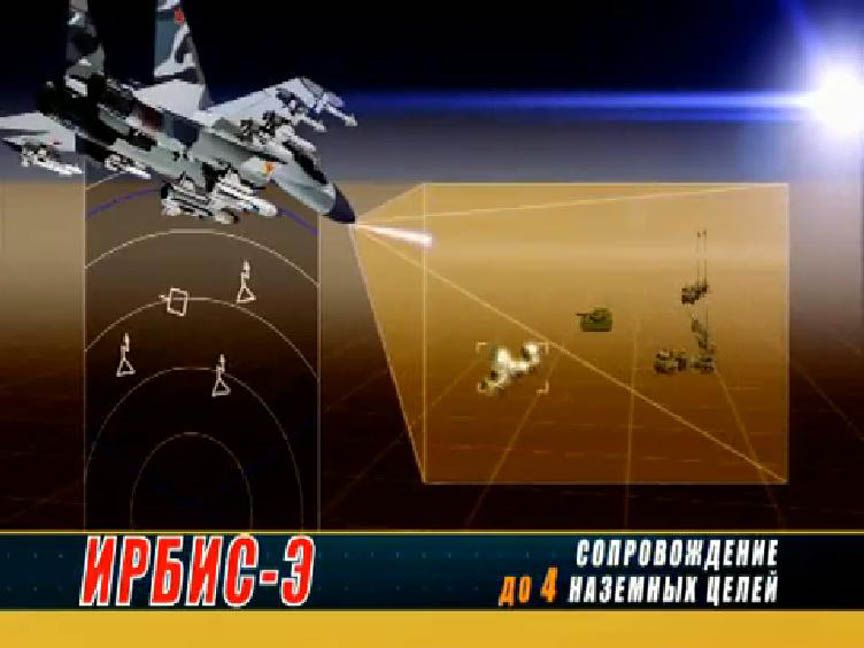

[/FONT][FONT=&quot]Radar [/FONT][FONT=&quot]Irbis-E có thể quét chân trời để theo dõi mục tiêu dưới đất

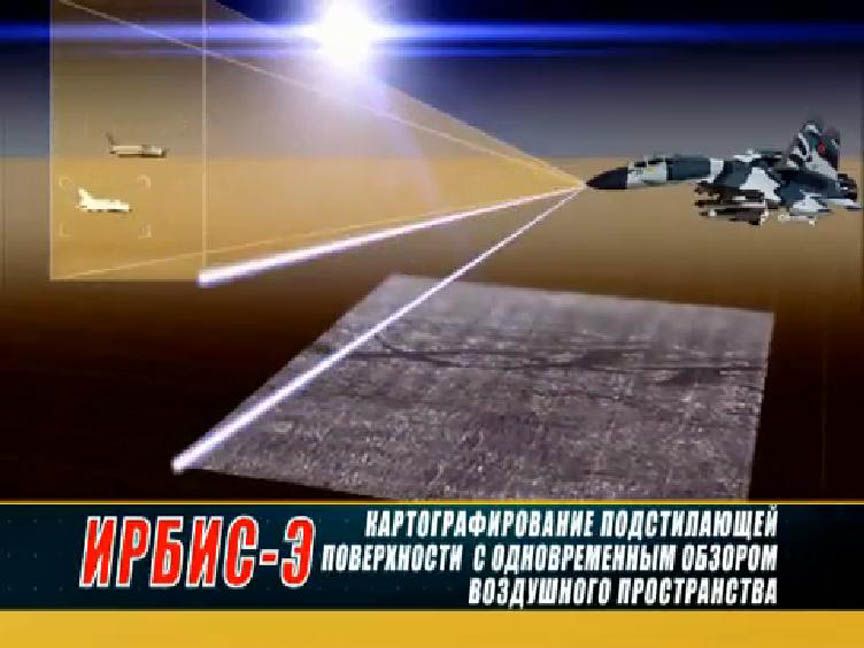

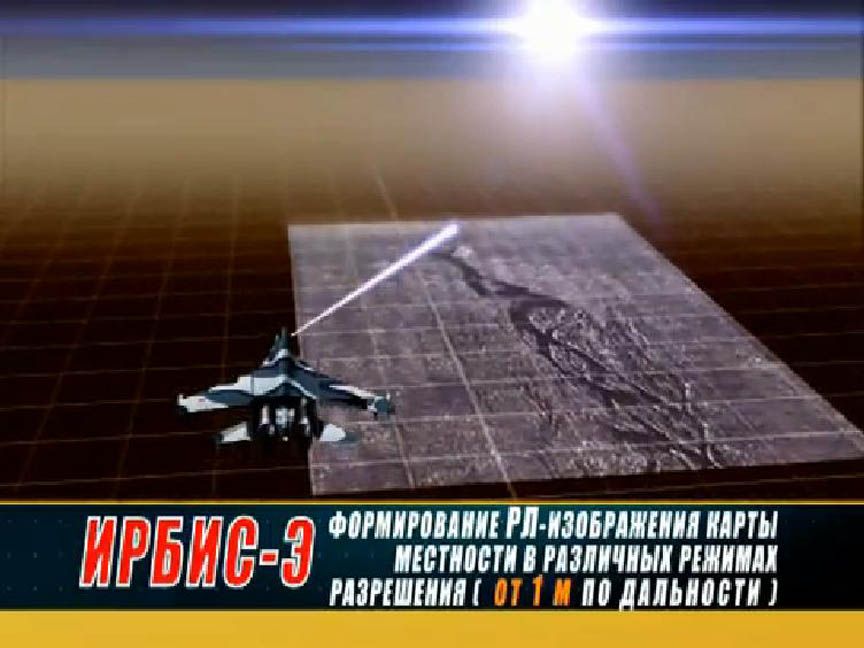

[/FONT][FONT=&quot]Radar [/FONT][FONT=&quot]Irbis-E có thể quét chiếu để lập bản đồ tấn công mặt đất




[/FONT][FONT=&quot]Radar [/FONT][FONT=&quot]Irbis-E vừa có thể quét chân trời để tìm mục tiêu trên không vừa có thể quét chiếu để lập bản đồ tấn công mặt đất

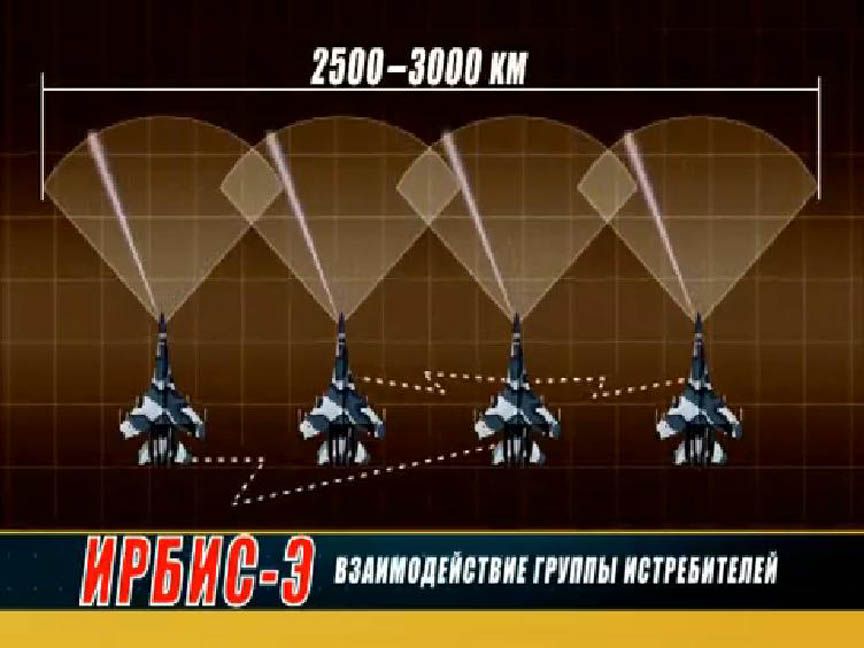

[/FONT][FONT=&quot]Với Radar [/FONT][FONT=&quot]Irbis-E chỉ cần 4 chiếc Su-35 có Data Link là có thể kiểm soát được một vùng kéo dài 2.500 -> 3.000 km[/FONT]
