"guidance electro-optical correlation seeker with digital target area data" : Muốn giải thích về cái này thì đơn giản thôi mà. Tuy nhiên để mọi người dể hiểu thì tôi xin giới thiệu lại sơ lược các kiểu tên lửa / bom dùng đầu dò dạng hình ảnh dạng nhìn thấy (TV-guided) hay ảnh nhiệt (IR guided)
Trên đầu của tất cả các vũ khí dạng này đều có gắn một camera

- Kiểu 1: Khóa trước khi bắn (Lock on before launch / LOBL):
Đây là là kiểu dò mà tên lửa phải nhìn thấy và khóa mục tiêu trước khi được phóng đi. Khi phi công muốn tấn công mục tiêu nào đó bằng vũ khí dạng này, anh ta trước tiên phải khởi động đầu dò tên lửa và hệ thống. Sau đó là lái máy bay hướng về phía mục tiêu sao cho mục tiêu nằm trong tầm và góc ngắm của camera trên đầu tên lửa. Khi đó hình ảnh mục tiêu được ghi từ camera của tên lửa sẽ hiện lên trên màn hình hiển thị trong buồng lái. Phi công kiểm tra lần cuối, thao tác khóa mục tiêu và nhấn nút bắn. Tên lửa sẽ tự tìm tới mục tiêu.
- Ưu điểm: Đây là dạng bắn-và-quên nên phi công sau khi nhấn nút phóng thì không cần quan tâm nữa mà có thể chuyển sang mục tiêu khác hoặc bay thoát khỏi trận đị đối phương
- Nhược điểm:
- Vì là dạng bắn-và-quên nên sau khi đã nhấn nút, dù phi công dù có phát hiện là tấn công nhầm vào quân ta hoặc mục tiêu giả thì cũng không thể sửa chữa được gì nữa.
- Thêm nữa, vì đầu dò tên lửa phải thấy mục tiêu trước khi khóa bắn nên tầm bắn của nó thường khá ngắn.
- Rất dễ bị gây nhiễu bởi bị lóa mặt trời hoặc mục tiêu dùng đạn khói che phủ.
Các tên lửa tiêu biểu loại này: AGM-65 Maverick A/B/D của Mỹ, Kh-25MT/MTP, Kh-29T/TE của Nga
AGM-65

Kh-29T

Mục tiêu được nhìn bằng camera của Kh-29T và hiển thị trên màn hình buồng lái cho phi công kiểm tra / khóa / bắn

- Kiểu 2: Khóa sau khi bắn (Lock on after launch / LOAL):
Để khắc phục các nhược điểm của dạng Khóa trước khi bắn nêu trên, các nhà sản xuất vũ khí phát triển ra loại vũ khí mới với khả năng Khóa sau khi bắn. Về cấu tạo thì nó cũng tương tự loại trên với đầu dò camera tuy nhiên nó được gắn thêm một thiết bị thu phát dữ liệu 2 chiều. Tên lửa không cần phải thấy và khóa mục tiêu trước khi phóng đi. Nguyên lý hoạt động của nó như sau
Tọa độ của mục tiêu có được thông qua Radar / UAV / Đặc nhiệm / Vệ tinh / Trinh sát / ... sẽ được nạp vào tên lửa trước khi phóng đi. Những dữ liệu này sẽ được hệ dẫn đường quán tính của tên lửa sử dụng để lái nó tới khu vực mục tiêu đủ gần để camera trên đầu tên lửa có thể thấy được mục tiêu. Hình ảnh này sẽ được truyền về máy bay cho phi công kiểm tra và thao tác khóa / bắn. Vì có data-link 2 chiều nên phi công có thể thay đổi / hủy bỏ mục tiêu và giai đoạn cuối nếu cần thiết.
Các tên lửa tiêu biểu loại này: Kh-59ME của Nga, Popege (AGM-142) của Israel
Thông thường để dẫn bắn loại tên lửa này, máy bay thường mang theo thêm một thiết bị gắn ngoài làm nhiệm vụ kết nối giữ liệu giữa máy bay và tên lửa.
F-15 với AGM-142 Popeye và data-link pod

Su-30 với Kh-59ME và data-link pod APK-9E

- Ưu điểm:
1 - Tầm bắn xa hơn (Kh-59ME là 120km, AGM-142 là 78km) nên máy bay sẽ ít gặp nguy hiểm hơn khi phải xâm nhập quá gần trận địa / mục tiêu.
2 - Có thể thay đổi mục tiêu / hủy bỏ sau khi bắn.
3 - Máy bay này có thể điều khiển tên lửa bắn ra từ một máy bay khác
- Nhược điểm:
- Đây không phải là tên lửa bắn-và-quên nên phi công vẫn phải theo dõi tên lửa cho tới khi nó chạm mục tiêu. Trong thời gian này, máy bay vẫn phải quanh quẩn / cách mục tiêu đủ gần để kết nối dữ liệu máy bay-tên lửa (APK-9E và Kh-59ME được cho là có tầm link tối đa khoảng 140km). Trong thời gian này và với khoảng cách này, máy bay vẫn có thể gặp nguy hiểm từ hệ thống SAM tầm xa của đối phương.
- Để khắc phục điểm yếu này, ta có thể sử dụng chiến thuật chỉ một máy bay mang data-link pod xâm nhập gần trận địa đối phương để điều khiển / khóa / bắn tên lửa bắn. Các máy bay khác sau khi bắn xong sẽ "ù té" chạy. Như vậy chỉ một chiếc có khả năng bị rủi ro thay vì tất cả.
- Vẫn sẽ trở nên lạc hướng nếu mục tiêu được bảo vệ bằng màn khói.
- Kiểu 3: Tìm kiếm / khóa / bắn mục tiêu hoàn toàn tự động (Electro-optical correlation seeker) :
Các nhà quân sự không bao giờ thỏa mãn với gì mình đang có. Để khắc phục tất cả các điểm yếu của loại Khóa sau khi bắn bên trên, một loại tên lửa mới ra đời kết hợp được cả kiểu 1 và kiểu 2. Đó là tên lửa bắn-và-quên tầm xa với khả năng tự tìm mục tiêu. Nguyên lý hoạt động của nó như sau.
Tọa độ và hình ảnh mục tiêu có được bởi Tọa độ của mục tiêu có được thông qua SAR (Synthetic Aperture Radar / hình dựng bởi máy tính từ các tín hiệu radar phản hồi) từ máy bay trinh sát / UAV / Vệ tinh / .... được nạp sẵn vào tên lửa tại căn cứ hoặc trên máy bay.
Tên lửa sẽ sử dụng các dữ liệu về tọa độ mục tiêu đã được nạp, sử dụng hệ dẫn đường quán tính để bay tới khu vực mục tiêu đủ gần.
Khi tới gần mục tiêu, camera trên đầu dò tên lửa được kích hoạt, ghi nhận hình ảnh trên mặt đất. Máy tính trong tên lửa sẽ tự động so sánh các hình ảnh này với các hình ảnh mục tiêu mà nó đã được nạp từ trước. Khi tìm thấy sự trùng khớp, nó sẽ tự động lái tên lửa vào mục tiêu.
Nó cũng có thiết bị data-link để có thể nhận lệnh thay đổi mục tiêu khác sau khi đã được phóng đi.
Các vũ khí tiêu biểu loại này: Tên lửa Tomahawk DSMAC (Digital Scene Matching Area Correlation), bom DAMASK (Direct Attack Munition Affordable SeeKer) cái mà OB gọi là JDAM với đầu dò webcam CCD và tên lửa SLAM-ER ATA (Automatic Target Acquisition), tất cả đều của Mỹ.
Tomahawk DSMAC

bom DAMASK

Slam-ER ATA

- Ưu điểm:
- Tầm xa / rất xa
- Có thể cài ở chế độ bắn-và-quên hoàn toàn
- Nhược điểm: Với phương pháp tham khảo / trùng khớp hình ảnh mục tiêu kiểu này , nếu đối phương ngụy trang mục tiêu (khác với các hình được nạp vào tên lửa trước đó), dùng khói che phủ mục tiêu, ..... thì tên lửa sẽ mất định hướng và hoàn toàn không thể dùng dẫn hướng bằng phương pháp hình ảnh.
- Kiểu 4: Tìm kiếm / khóa / bắn mục tiêu hoàn toàn tự động tham chiếu với mục tiêu / địa hình địa vật xung quang mục tiêu được số hóa (Electro-optical correlation seeker with digital target area data) hay "Korrelatsionaya":
Như đã phân tích bên trên, nếu mục tiêu được ngụy trang và che dấu thì tên lửa coi như bị mù. Chính vì thế loại dẫn đường kiểu này, với khả năng "tinh diệu" hơn được ra đời.
Về cơ bản thì nó giống loại trên nhưng với khả năng tìm kiếm mục tiêu cao hơn loại bên trên rất nhiều. Cái tên lửa được nạp trước hoặc trong khi bắn đi không những là hình ảnh được số hóa của mục tiêu mà còn là địa hình / địa vật / .... của cả khu vực xung quang nó nữa. Vì thế trong trường hợp mục tiêu được bao phủ / ngụy trang / dấu đi (đặt ngầm) hoặc điều kiện thời tiết xấu, .... thì tên lửa vẫn có thể tìm thấy mục tiêu bằng cách tham chiếu với địa hình địa vật của khu vực xung quanh mục tiêu. Việc tìm kiếm này càng mở rộng nếu khu vực được ngụy trang mở rộng. Thực sự thì diện tích / bán kính có thể tham chiếu được là bao nhiêu thì vẫn là một điều bí mật bởi chắc chắn là nó sẽ không được xuất khẩu hoặc chỉ xuất khẩu sau khi đã giản lược đi rất nhiều. Tuy nhiên với hành trình kiểu đạn đạo, chắc chắn là phạm vi quét của đầu dò Iskander-M sẽ rất lớn.
[hl]Các vũ khí tiêu biểu loại này:
- Nga: Tên lửa Iskander-M, tên lửa Kh-101/102, kh-555 và tên lửa Iskander-K (viết tắt từ tên lửa Klub ?) với tên lửa 3M14E LACM.
- Mỹ: Chưa thấy đề cập loại nào có khả năng này.
Iskander-K dùng tên lửa Klub-3M14E LACM (Mượn hình từ bạn Gulfoil)

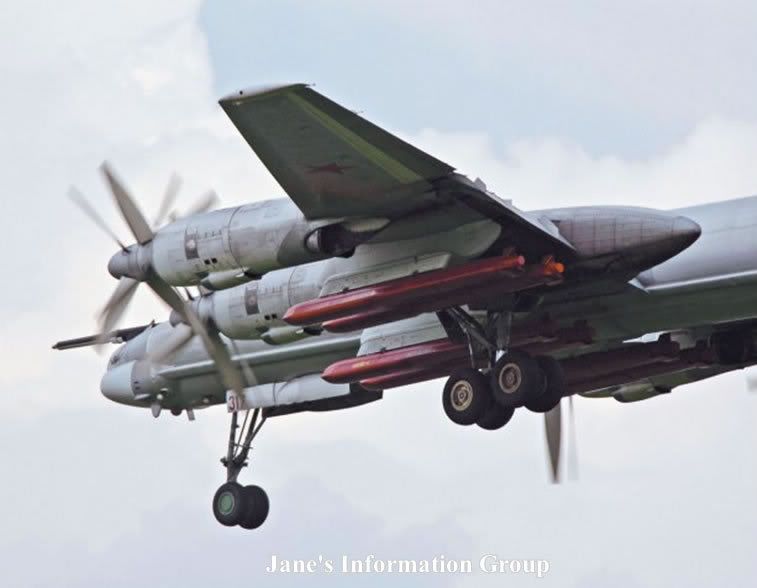

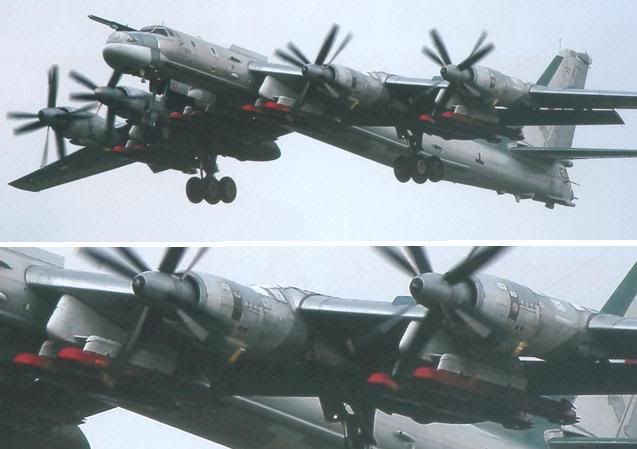

Kh-101

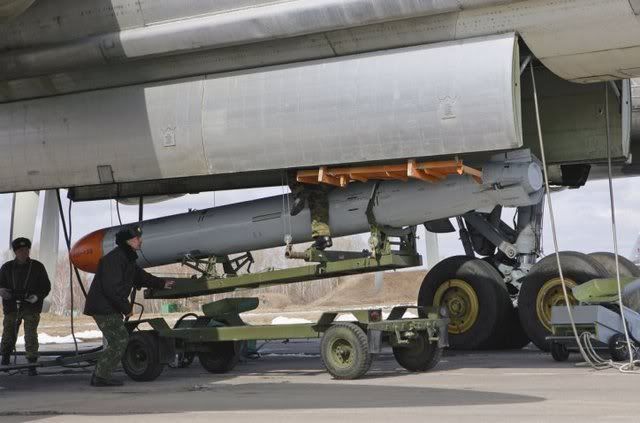

Kh-555

- Ưu điểm:
- Khả năng tìm kiếm / tham chiếu mục tiêu / vượt qua nhiễu và ngụy trang tốt hơn dẫn tới xác xuất đánh trúng mục tiêu cao hơn.
- Khả năng tấn công mục tiêu "vô hình" chìm dưới lòng đất như bệ phóng tên lửa , hầm ngầm, .... bằng cách tham chiếu địa hình địa vật xung quanh nó.
- Nhược điểm: Như SSX đã viết ở bên "Tiềm lực quân sự Mỹ" là nếu đối phương đủ sức cày xới / ngụy trang cả một vùng rộng lớn quanh mục tiêu hoặc sang như Saddam là đốt cháy hàng chục giếng dầu để khói mù trời hoặc mây / sương mù dày đặc che kín thì đầu dò kiểu này cũng phải chịu thua.
Tuy nhiên nếu là trong các trường hợp đó người bắn sẽ cho chọn loại vũ khí với đầu dò kiểu khác phù hợp hơn
Đây chính là cái "tinh diệu" mà tôi mà tôi viết ở bên "Tiềm lực quân sự Mỹ".

Russia boosts production of engines for Iskander-M missiles
06/02/200916:36
OMSK (Siberia), February 6 (RIA Novosti) - Russia''''s Omsk engine design and production bureau has started large-scale production of engines for missiles deployed on the Iskander-M tactical missile systems, a senior company official said on Friday. (Iskander (SS-26 Stone) tactical missile system. INFOgraphics)
The Iskander-M system (NATO reporting name SS-26 Stone) is equipped with two solid-propellant single-stage 9M723K1 guided missiles with "quasi-ballistic" capability.
"The company has received a large defense ministry order to manufacture engines for Iskander-M systems. The first batch must be supplied by the end of February," said Valery Kovalchuk, the bureau''''s deputy general director.
Kovalchuk said that the company had all necessary design, testing and production assets to ensure full-cycle production of the engines, and the current order would keep the firm working at full capacity for the next five years.
The Iskander-M system has a range of 400 km (250 miles) and can reportedly carry conventional and nuclear warheads.
Russia is planning to equip at least five missile brigades with Iskander-M systems by 2016. So far, two missile battalions on combat duty in the North Caucasus military district have been fully equipped with Iskander-M, according to some military sources.
President Dmitry Medvedev threatened in November to retaliate over the U.S. missile shield plans in central Europe by deploying Iskander-M missiles in the country''''s westernmost exclave of Kaliningrad, which borders NATO members Poland and Lithuania.
However, a high ranking Russian Defense Ministry source recently said that Russia had taken no practical measures to deploy the systems in Kaliningrad, and Russian officials have said they expect the new U.S. administration to change its stance on the deployment of 10 interceptor missiles in Poland and a radar in the Czech Republic.
