TƯ LIỆU VỀ M-113: NIỀM TỰ HÀO CỦA LỤC QUÂN HOA KỲ

He he coi như hai phe hòa đi, cái ý kiến của bác Lý tòng Phạm này xem ra bổ ích hơn.
Thông số kỹ thuật thì có ti tỉ trên mạng nhưng thôi em pót cái global secu cho nó chắc ăn vì thấy nguồn này các phe đều dẫn ra chắc nó cũng có uy tín (pót tầm bậy nguồn cà chớn thì em sẽ bị ăn thịt một lần nữa)
General

Length 191.5"
Width 105.75"
Height 86.5"
Clearance 16"
Weight, combat loaded 27,180 lb. (12,329 kg)
Maximum weight 31,000 lb. (14,061 kg)
Net weight 23,880 lb. (10,832 kg)
Air drop weight 22,128 lb. (10,037 kg)
Personnel capacity 2 + 11
Fuel tank capacity 95 gallons (360 liters)
Ground pressure 8.63 psi (0.60 kg/cm2)
Performance

Speed on land 41 mi/h (66 km/h)
Speed in water, with track 3.6 mi/h (5.8 km/h)
Cruising range 300 mi (483 km)
Turning radius Pivot to infinite
Slope 60%
Side slope 40%
Trench crossing 66 in. (168 cm)
Vertical wall climbing 24 in. (61 cm)
Braking (20-0 mi/h) 40 ft.
Engine

Make and model Detroit Diesel 6V53T
Displacement 318 in.3 (5.2 liter)
Fuel Diesel (DF2)
Rated horsepower 275 hp
Gross horsepower-to-weight ratio 20.2 hp/ton
Transmission, Automatic

Make and model Allison X200-4B
Type Hydrokinetic
Steering Hydrostatic
Brake type Multiple wet plate
Running Gear

Suspension Torsion bar
Road wheels 5 per side, 24 inch diameter (61 cm)
Track type Steel single pin, detachable rubber pad
Number of shoes 63 left, 64 right
Track pitch 6 in. (15.2 cm)
Track width 15 in. (38 cm)
Shock absorbers 3 per side
Wheel travel 9.0 in. (22.9 cm)
Electrical System

Generator
Amperes 200, 300 optional
Volts, dc 28
Batteries 4, type 6TL, 120 amp-hr, 12-volt each
Armament

50 cal MG 2,000 ready rds.
Armor

Basic hull 5083 Aluminum
Bolt-on armor kit Steel armor
Mine armor Steel armor
Gun shield kit Steel armor
Spall suppressant Composite panel
Fire Extinguishers

Fixed 5 lb. (2.3 kg) CO2 for engine compartment
Portable 5 lb. (2.3 kg) CO2
http://www.globalsecurity.org/military/systems/ground/m113-specs.htm

Thế mà em cũng định trả lời là 6 mới chết, thôi em đoán mò là 12 vậy. Mà em thấy 12 máy V thì mỗi bên 6 xylanh => máy phải dài lắm nên em rút xuống 8 -10 xy lanh. He he ... đoán mò vậy thôi.
Các bác làm ơn cho em hỏi (vì không biết mới hỏi - nói trước cho chắc ăn): cả bộ xích và bánh của M113 chìm hết trong nước thì khi bơi nó tiến lên làm sao được vì phần dưới đẩy nước ra đằng sau, ngựoc lại phần trên đẩy nước ra đằng trước. Em cũng nhìn thử mấy hình bộ xích nhưng hình như nó không có cấu tạo cái gai 1 chiều đề toàn đẩy nước về đằng sau không đẩy nước về đằng trước.
Chuyện xe nổi hay chìm thì đơn giản, cứ công thức lực đây Acsimet mà tính là biết liền.

Được tranminhkhochuoi sửa chữa / chuyển vào 22:50 ngày 29/06/2008

ẢNH M-113 CỦA QUÂN ĐỘI MỸ Ở VIỆT NAM

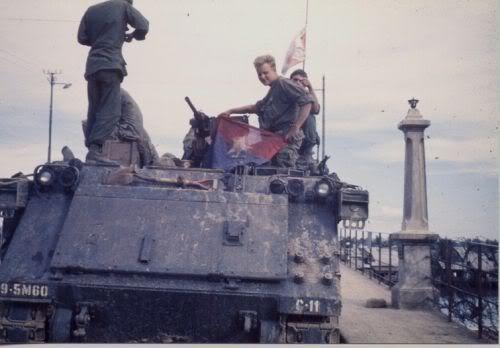

Bắt được mỗi cái cờ thôi mà cũng đem khoe!

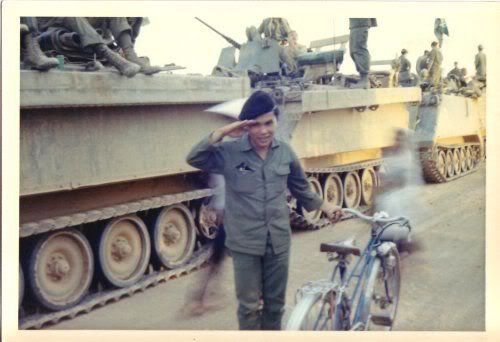

Đi xế độp nhưng thích "lấy le" với thiết giáp

Ảnh trang trí kiểu Mỹ

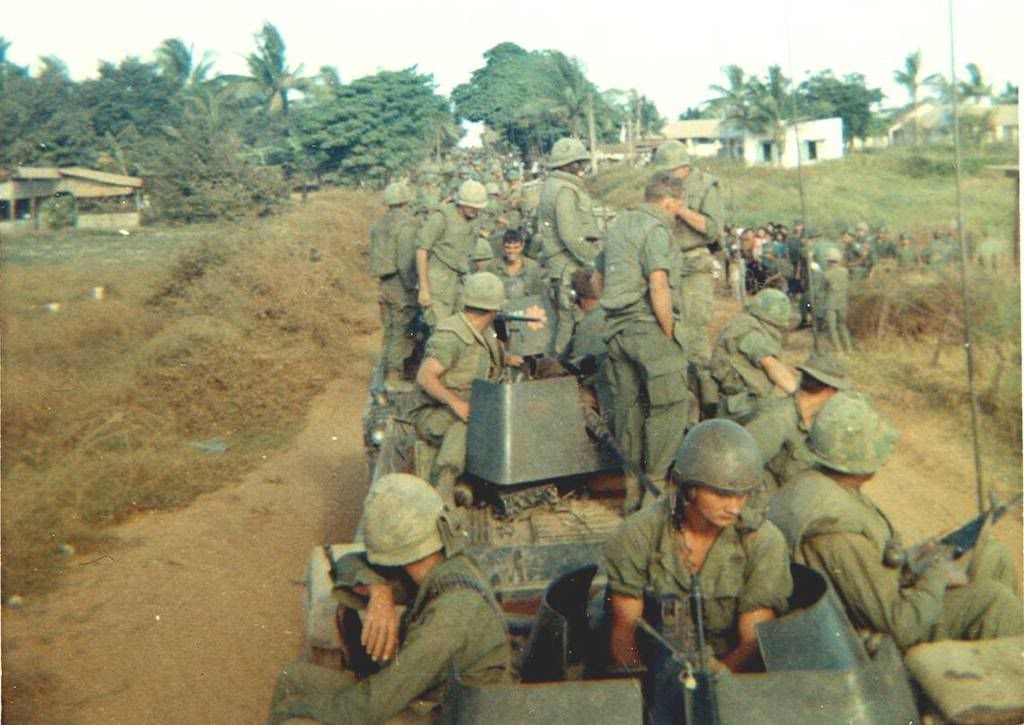

Đi đâu mà đông vui thế này?

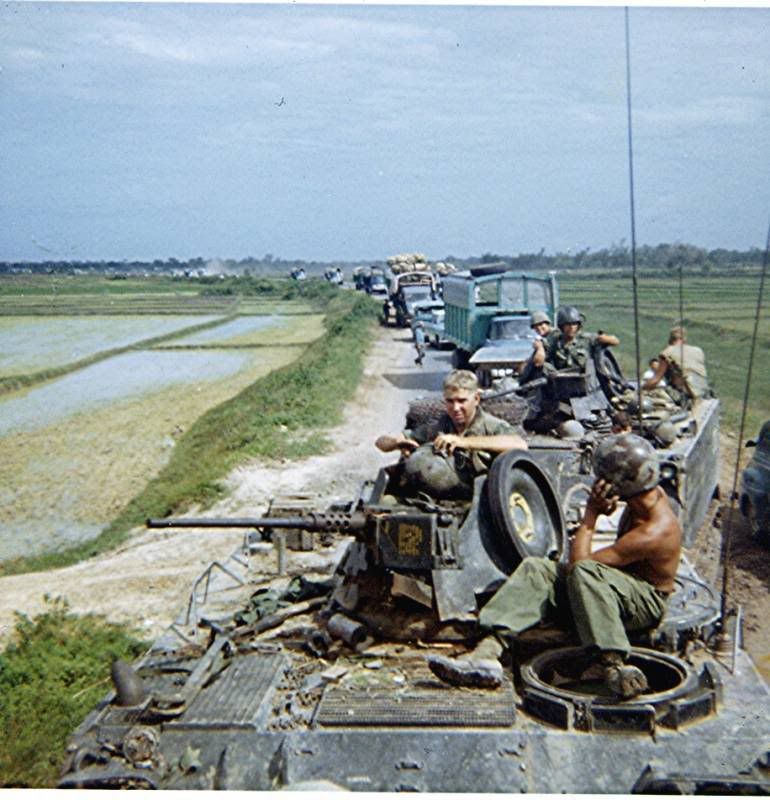

Lưu ý đoàn xe phía sau.

Bác vào xem
http://www.globalsecurity.org/military/library/policy/army/fm/7-7/Appe.htm
Trong đó Mỹ dạy lính M-113 rất kỹ là khi muốn bơi phải như thế nào.... Bơi tới bơi lui và lái bằng guồng xích...

Hẹ hẹ, tuân lịnh! Khuyến mại nguyên con bộ kit luôn, bác OV10 dư sức biết đâu là cái ống phun nước phỏng ạh:

Đây là bộ xịn, còn kiểu phao kiểu váy nữa nhưng là đồ lính Mẽo ở VN tự độ chế nên nhìn ko được nhã, bác nào có quan tâm tự search là biết liền, nhà em dạo này ngại cái khả năng up ảnh của ttvnol lắm. Dù sao vụ "to swim or not to swim" này cũng đã mãn, đưa lắm thông tin lên chỉ tổ loãng.
Chào thân ái và quyết thắng!

Thay mặt chính phủ và nhân dân Hoa Kỳ, thông qua ngài thủ tướng, tôi bày tỏ thái độ cực lực phản đối việc tiết lộ thông tin tuyệt mật về vũ khí của Quân lực Hoa Kỳ do thông tín viên Khố Chuối phát tán gần đây trên đài TTVNOL. Đây là việc làm vi phạm nghiêm trọng Đạo luật Tự do thông tin của Hoa Kỳ, làm ảnh hưởng tới cam kết đạt được gần đây về việc chúng tôi tham gia quá trình hiện đại hoá lực lượng APC M113 hiện tại của VN.
Tuy nhiên, xét bản chất cuộc tranh cãi BƠI-LỘI chỉ diễn ra gần đây, căn cứ vào thời điểm ấn hành tài liệu hướng dẫn về vận hành APC M113 từ tháng 3/1985 sau khi hàng trăm xe dòng M113 bị nước nhấn chìm trong các lần tập bơi trên chiến trường VN trước đây, tôi tuyên bố một sự khoan hồng cấp nhà nước dành cho những người tiếp cận thông tin bảo mật liên quan tới chủ đề này. Từ nay các bạn có quyền tự hào một cách hoàn toàn chính đáng rằng loại APC M113 có khả năng bơi lội như được hướng dẫn trong tập tài liệu "FM 7-7 Mechanized Infantry Platoon and Squad" mà chính phủ chúng tôi gửi tới làm quà cho các bạn.
Xe thiết giáp M113 bơi được bởi hiển nhiên tài liệu hướng dẫn đã bảo vậy. Không chỉ có bơi mà khả năng chạy của M113 cũng là vô địch. Thậm chí trong các cuộc đua gần đây trên đường cao tốc với loại xe bọc thép đời mới Bradley M2A2 tương đương với các loại xe BMP hiện đại nhất của Nga, M113 luôn là người chiến thắng.
Chính phủ và nhân dân chúng tôi xin gửi tới các bạn kèm các bức hình minh hoạ sinh động dưới đây. Chúng tôi hy vọng sẽ được đón tiếp các bạn trên chính mảnh đất sản sinh ra loại APC M113 huyền thoại trong một ngày gần đây.
Trân trọng,
UCV TT Giôn Mắc Cây.
Bìa cẩm nang tác chiến của cấp tiểu đội-trung đội bộ binh cơ giới (thiết xa vận)

M113 vượt xa Bradley M2A2 trong cuộc đua xa lộ

Những cảnh xông pha lửa đạn này thì thiết xa bánh lốp kiểu Stryker chịu chết

Chiến thuật kết hợp cho địa hình đất lầy tại Nam VN: Trực thăng-Thiết xa vận

Và chính sử bộ binh cơ giới Hoa Kỳ từ 1945 tới nay
http://www.combatreform2.com/mechanizedcavalry2.htm
Người trong cuộc - tướng Don Starry cựu binh chiến tranh Việt Nam nói về tác chiến của thiết xa vận trong CTVN

http://www.history.army.mil/books/Vietnam/mounted/index.htm
Được OldBuff sửa chữa / chuyển vào 19:50 ngày 29/06/2008
Được OldBuff sửa chữa / chuyển vào 20:03 ngày 29/06/2008
Được OldBuff sửa chữa / chuyển vào 20:06 ngày 29/06/2008

Oái, đa tạ ngài giặc lái Mích kên
Em quên khuấy đi mất là tài liệu trên có ghi rõ
"DISTRIBUTION RESTRICTION: This publication contains technical or operational information that is for official government use only. Distribution is limited to US Government agencies. Requests from outside the US Government for release of this publication under the Freedom of Information Act or the Foreign Military Sales Program must be made to: HQ TRADOC, Ft Monroe, VA 23651."
Suýt nữa thì đi tù
Được tranminhkhochuoi sửa chữa / chuyển vào 22:53 ngày 29/06/2008

----------------------------------------------------------------------
Ai lại so sánh một anh chạy 64km/giờ trên bộ với anh chạy hơn 70km/giờ lại lội với chỉ có 5,2 km/giờ với anh bơi 10km/giờ.thật là vui nhỉ

ẢNH M-113 CỦA QUÂN ĐỘI MỸ Ở VIỆT NAM
Không biết 2 ku dưới đây có mặc loại "áo bơi" chế tạo tại VN mà mõ đã nói không?


Được tranminhkhochuoi sửa chữa / chuyển vào 20:31 ngày 29/06/2008
