Tự Thiết kế và chế tạo máy phay CNC tại nhà

Cái cơ cấu chuyển động này thường được sử dụng trong máy in. Để dịch chuyển cái đầu phun. Độ chính xác không tới micro được và chỉ thích hợp khi kéo tải rất nhỏ chứ làm sao gia công kim loại được

Còn cái này chỉ là kết cấu của bộ phận giảm tốc và truyền động một chiều (tức là bánh vít không thể là bánh chủ động được) thôi mà. Dùng cái này thì bác tăng được mômen nhưng nếu dùng dây curoa thì cũng không thể kéo được tải lớn và cho độ chính xác cỡ micro được bác ạ.

vít me bi và trục vít tuy nó giống nhau ở từ vít nhưng nó là hai cơ cấu khác nhau hoàn toàn. Vít me bi biến chuyển động quay của động cơ thành chuyển động tịnh tiến của cơ cấu chấp hành còn cặp trục vít- bánh vít chỉ biến chuyển động quay của động cơ thành chuyển động quay của cơ cấu chấp hành có trục vuông góc với trục động cơ mà thôi.

Bạn WJT không nhìn thấy nguyenvanbl đã atttached một cái hình rất rõ từ trang web trên hay sao:

Bạn Tinhthanthep nói vậy là không đúng, cách bạn WJT nói trên hoàn toàn có thể kéo được tải rất lớn ( mà vít me có thể không tải được), độ chính xác có thể đạt cao hơn rất nhiều vít me do vít me dù sao cũng bị giới hạn bởi bước răng, còn cái này chỉ cần tăng tỉ lệ truyền động.
Một máy CNC trục Z chạy đai trực tiếp đang hoạt động:

Đây là bộ phận truyền đai đó:

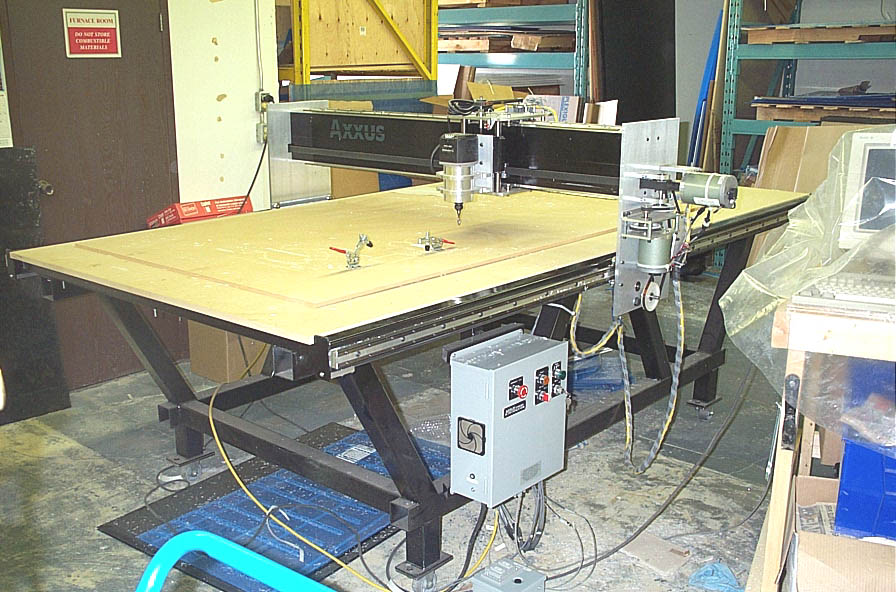

Đây là một máy khác chạy đai cả trục Y lẫn Z:

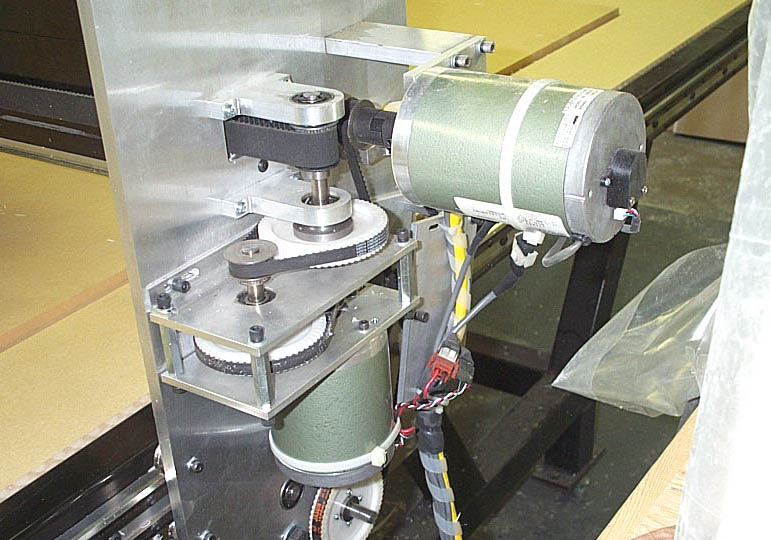

Và chi tiết bộ phận truyền động:

Được phieudieu01 sửa chữa / chuyển vào 12:17 ngày 05/04/2006

Bạn nhìn thấy rõ thì bạn có thấy là "TV-BV" thay thế vít me bi không? Không phải cứ có TV-BV dùng trong máy mà nói là nó thay thế vít me bi được! Chuyển động chạy dao ở đây có phải là do TV-BV làm đâu? TV-BV chỉ làm giảm tốc chuyển động thôi chứ !
WJT.

Trong hầu hết các chương trình diều khiển Homemade CNC đều có một chỗ để chỉnh độ sai số đó, nó gọi là backslash.

Bạn Vinhvinh có thể tham khảo cách làm sau đây, nó đã được nhiều DIYer sử dụng kể cả sản phẩm thương mại cũng có máy dùng cách này:

Nhắn bạn WJT nên tranh luận với tinh thần hết sức cầu tiến, cách bạn nguyenvanbl đưa ra chắc không có gì phải bàn cả, nó hoàn toàn thay thế được vítme-đai ốc và đã được chứng minh bằng sản phẩm thực tế. Còn nói theo cách của bạn thì mình sẽ nói rằng bản thân vít me- đai ốc cũng chẳng làm dao chuyển động được, nó cấn stepper chuyển động, cần nguồn điện nuôi stepper, cần chương trình điều khiển, cần người thao tác ...... nó vô cùng lắm bạn ạ, các cụ gọi đấy là "chẻ sợi tóc làm tư"
