Oái, Báo Tiền Phong quăng bom kinh quá:
Báo Trung Quốc: Việt Nam sắm thêm 20 ‘mắt thần’ canh biển Đông

TPO - Việt Nam sẽ hoàn thiện hệ thống radar đã có bao gồm các loại radar Kolchuga (Ukraina) và Tamara (CH Séc), tạo thành hệ thống 'mắt thần' tinh vi có khả năng phát hiện mọi loại máy bay tàng hình.
Hoàn Cầu trích dẫn nguồn báo Nga hôm 16/7 loan tin Việt Nam sẽ mua thêm hàng chục hệ thống radar phòng không thế hệ mới Vostok-E của Belarus ngoài 7 bộ đã mua từ năm 2005 và có thể được triển khai trấn giữ biển Đông.

Trong thời đại chiến tranh công nghệ cao hiện nay, với radar chống tàng hình mới của Nga sử dụng dải băng tầng VHF sẽ khiến cuộc chiến giữa tàng hình và chống tàng hình càng trở nên thú vị hơn. Hiện, Viện Công nghệ vô tuyến và thiết bị NNIIRT của Nga được giao phát triển loại công nghệ mới trên dải băng tần VHF tương tự hệ thống radar hải quân SPY-1 Aegis của Mỹ.
Theo tạp chí "Đánh giá quân sự" của Nga, Việt Nam sẽ mua một số lượng lớn loại radar phòng không Vostok-E, và có thể được triển khai theo chiều dọc Biển Đông. Theo phân tích, loại radar này là tốt hơn so với sản phẩm tương tự ở Nga, với một đầu dò và lock máy bay chiến đấu tàng hình.


Nguồn: http://www.tienphong.vn/hanh-trang-...am-them-20-‘mat-than-canh-bien-Dong-tpod.html

Giới thiệu Tổ hợp tên lửa phòng không đa kênh tầm trung Buk-M2E
Thông tin, hình ảnh từ trang http://www.almaz-antey.ru​

Xe ra-đa trinh sát và chỉ thị mục tiêu 9S18M1E/Станция обнаружения и целеуказания 9С18М1Э của Tổ hợp tên lửa phòng không 9K-317E “Buk-M2E”

​

Xe ra-đa trinh sát và chỉ thị mục tiêu 9S18M1E là tổ hợp đài ra-đa tự hành 3 tham số sử dụng tín hiệu dạng xung vô tuyến ở băng sóng 3 xăng-ti-mét để phát hiện và chỉ thị mục tiêu cho xe chỉ huy 9S510E qua kênh truyền dữ liệu vô tuyến song công. Kíp vận hành xe ra-đa gồm 3 cán bộ, chiến sỹ.

Khối an-ten của xe được thiết kế dưới dạng mảng phát xạ cưỡng bức khe phẳng, có chế độ quét không phận kết hợp giữa quét chùm điện tử trên mặt phẳng góc tà tới 50o và quét cơ khí trên mặt phẳng góc phương vị 360o, chu kỳ quét nhìn vòng từ 4,5 giây tới 6 giây (tương đương với từ 10 tới 14 vòng/phút).

Mô hình xe ra-đa trinh sát nhìn vòng và chỉ thị mục tiêu 9S18M1E của Tổ hợp Buk-M2E phòng không quốc gia được trưng bày tại MASK-2011​

Xe ra-đa trinh sát và chỉ thị mục tiêu 9S18M1E có cự ly phát hiện mục tiêu 160 km đối với mục tiêu có tiết diện phản xạ hiệu dụng từ 1 tới 2 m2 trong điều kiện chiến đấu bị đối phương chế áp điện tử và có nhiễu địa vật mạnh. Xe chỉ phát sóng trinh sát mục tiêu ở trạng thái tĩnh, với thời gian triển khai và thu hồi xe tại trận địa là 5 phút.

Tùy chế độ canh trực theo trạng thái sẵn sàng chiến đấu và cấp biên chế Tổ hợp Buk-M2E độc lập hay hợp thành thế trận phòng không, xe đài ra-đa trinh sát và chỉ thị mục tiêu 9S18M1E có thể mở máy phát sóng thường xuyên hoặc theo phiên, theo lệnh báo động từ cấp trên hay qua theo dõi tình báo xa.

Xe ra-đa trinh sát nhìn vòng và chỉ thị mục tiêu 9S18M1E của Tổ hợp Buk-M2E phòng không lục quân đang triển khai trên trận địa

Nguồn: http://www.vnmilitaryhistory.net/index.php/topic,6082.250.html
​

Giới thiệu Tổ hợp tên lửa phòng không đa kênh tầm trung Buk-M2E
Thông tin, hình ảnh từ trang http://www.almaz-antey.ru​

Xe ra-đa chiếu xạ mục tiêu và điều khiển tên lửa 9S36E/Радиолокационная станция подсвета целей и наведения ракет 9С36Э của Tổ hợp tên lửa phòng không 9K-317E “Buk-M2E”

​

Xe ra-đa chiếu xạ mục tiêu và điều khiển tên lửa 9S36E là tổ hợp đài ra-đa tự hành đa năng 3 tham số, sử dụng tín hiệu dạng xung vô tuyến ở băng sóng xăng-ti-mét để sục sạo, phát hiện, bám sát, chiếu xạ mục tiêu bay thấp và cực thấp cho đầu tự dẫn ra-đa bán chủ động của tên lửa bám sát mục tiêu ở pha điều khiển cuối và điều khiển tên lửa bằng lệnh hiệu chỉnh vô tuyến ở pha điều khiển giữa hành trình.

Khối an-ten của xe được thiết kế dưới dạng mảng phát xạ cưỡng bức pha gắn trên cần nâng dài 22 m và chịu được tốc độ gió tới 30 m/s, có chế độ quét chùm điện tử trên hai mặt phẳng kết hợp với việc điều chỉnh phương vị quét cơ khí, với vùng quét ở chế độ sục sạo mục tiêu có góc phương vị +/- 45o và góc tà 70o, vùng quét ở chế độ bám sát, chiếu xạ mục tiêu có góc phương vị +/- 60o và góc tà từ - 5o tới 85o.

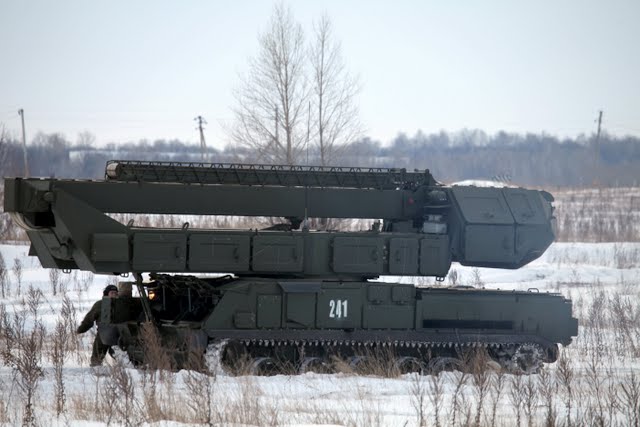

Xe ra-đa chiếu xạ mục tiêu và điều khiển tên lửa 9S36E của Tổ hợp Buk-M2E phòng không lục quân trong trạng thái hành quân​

Xe ra-đa chiếu xạ mục tiêu và điều khiển tên lửa 9S36E có khả năng trong cùng thời điểm phát hiện được 10 mục tiêu, bám sát và điều khiển tên lửa diệt 4 mục tiêu, với cự ly phát hiện 120 km đối với mục tiêu có tiết diện phản xạ hiệu dụng từ 1 tới 2 m2 bay ở độ cao 3 km, cự ly phát hiện từ 30 km tới 35 km khi mục tiêu này bay ở độ cao từ 10 m tới 15 m.

Xe ra-đa 9S36E vận hành theo chỉ lệnh của xe chỉ huy 9S510E trên cơ sở phần tử chỉ thị mục tiêu của xe ra-đa trinh sát và chỉ thị mục tiêu 9S18M1E thông qua kênh truyền dữ liệu vô tuyến song công. Cự ly tối đa khi bố trí xe ra-đa 9S36E và xe chỉ huy 9S510E là 10 km.

Xe ra-đa 9S36E phát sóng ở trạng thái tĩnh, với thời gian triển khai và thu hồi xe tại trận địa là 5 phút. Kíp xe có 4 cán bộ, chiến sỹ.

Xe ra-đa chiếu xạ mục tiêu và điều khiển tên lửa 9S36E của Tổ hợp Buk-M2E phòng không lục quân đang triển khai tại trận địa

Nguồn: http://www.vnmilitaryhistory.net/index.php/topic,6082.250.html

​

Giới thiệu Tổ hợp tên lửa phòng không đa kênh tầm trung Buk-M2E
Thông tin, hình ảnh từ trang http://www.almaz-antey.ru​

Xe phóng tự hành 9A317E/Самоходная огневая установка 9А317Э của Tổ hợp tên lửa phòng không 9K-317E “Buk-M2E”

​

Xe phóng tự hành 9A317E là xe hỏa lực phòng không chính của Tổ hợp tên lửa phòng không 9K-317E “Buk-M2E”. Xe có cấu tạo gồm khối bệ phóng, khối đài ra-đa đa năng, khối kính ngắm ảnh nhiệt và quang truyền hình, khối thu phát dữ liệu vô tuyến điện, khối lập lệnh tính toán và khoang công tác của trắc thủ xe phóng. Các khối bệ phóng, khối đài ra-đa đa năng, khối kính ngắm ảnh nhiệt và quang truyền hình và khối thu phát dữ liệu vô tuyến điện được gắn đồng bộ trên sàn quay.

Khối bệ phóng có 2 cần phóng, mỗi cần phóng có 2 ray phóng để gắn 2 tên lửa, được gắn trên khung nâng góc tà và quay đồng bộ phương vị với sàn quay để hướng tên lửa về phía mục tiêu theo chỉ lệnh của xe chỉ huy.

Xe phóng tự hành bánh lốp 9A317E của Tổ hợp Buk-M2E phòng không quốc gia trong trạng thái thu hồi được trưng bày tại triển lãm MAKS-2011​

Khối đài ra-đa đa năng thực hiện các chức năng sục sạo, phát hiện, nhận diện quốc tịch, bám sát mục tiêu, tính toán tham số phóng tên lửa, hiệu chỉnh đường bay của tên lửa sau khi phóng và chiếu xạ mục tiêu giúp cho đầu tự dẫn vô tuyến bán chủ động của tên lửa bám sát công kích mục tiêu ở pha cuối hành trình. Khối ra-đa đa năng trên xe phóng tự hành 9A317E sử dụng an-ten mảng cưỡng bức pha lái chùm điện tử. Ở chế độ sục sạo mục tiêu, an-ten của ra-đa có khẩu độ theo góc phương vị là +/- 45o và góc tà tới 70o, cự ly phát hiện các mục tiêu có tiết diện phản xạ hiệu dụng từ 1 tới 2 m2 và bay ở độ cao 3 km là trên 20 km và bay ở độ cao 15 m là từ 18 km tới 20 km. Ở chế độ bám sát mục tiêu, an-ten của ra-đa có khẩu độ theo góc phương vị là +/- 60o và theo góc tà từ - 5o tới 85o. Đài ra-đa đa năng này có khả năng phát hiện, bám sát 10 mục tiêu và điều khiển tên lửa chống 4 mục tiêu đồng thời.

Khối kính ngắm 2 kênh ảnh nhiệt và quang truyền hình cho phép xe phóng có thể độc lập chiến đấu phòng không trong điều kiện đêm tối, khí tượng phức tạp và bị đối phương chế áp điện tử mạnh.

Xe phóng tự hành bánh lốp 9A317E của Tổ hợp Buk-M2E phòng không quốc gia trong trạng thái triển khai được trưng bày tại triển lãm MAKS-2011​

Khối thu phát dữ liệu vô tuyến điện trên xe phóng tự hành 9A317E phục vụ việc thu nhận và truyền dẫn tự động tình báo phòng không và thông tin chỉ huy chiến đấu giữa xe phóng tự hành với xe chỉ huy 9S510E và tới từ 1 đến 2 xe phóng chấp hành kiêm tiếp đạn 9A316E. Cự ly tối đa khi bố trí trận địa giữa xe phóng tự hành 9A317E với xe chỉ huy 9S510E là 10 km, giữa xe phóng tự hành 9A317E với xe phóng chấp hành 9A316E là 500 m.

Xe phóng tự hành 9A317E chiến đấu ở trạng thái tĩnh, với thời gian triển khai và thu hồi xe tại trận địa là 5 phút, thời gian có thể phóng tên lửa sau khi tiếp nhận tình báo mục tiêu từ xe chỉ huy 9S510E là 5 giây. Kíp xe có 4 cán bộ, chiến sỹ.

Xe phóng tự hành bánh xích 9A317E của Tổ hợp Buk-M2E phòng không lục quân đang triển khai trên trận địa​

Nguồn: http://www.vnmilitaryhistory.net/index.php/topic,6082.250.html​

Tình hình là vừa có một số người đồn rằng chủ tích Trương sang mỹ kỳ này mua về không chỉ P3C mà còn có F16V và không chừng là F35. Một số người khác lại nói rằng nhà ta vẫn thích mua mít và su hào thì bị nói là ếch và không đủ trình chém gió. Cứ chờ xem ai là ếch và chém gió F16 thì có gì là ghê gớm. Kỳ sau ông Obama sang Vn bàn chuyện giúp VN làm bom nguyên tử với cả tên lửa hạt nhân bắn sang trung quốc.
----------------------------- Tự động gộp bài viết ---------------------------
Sao không thấy mấy con ếch ngồi trong box chém gió mua F16v với F35 nữa nhỉ. Cứ đọc lại mấy bài trước là biết con ếch nào to nhất trong box.

Bác haohoacongtu này thuộc dạng khó đào tạo nhỉ, nói một thì biết đến một không biết cái hai mãi vẫn chưa thông.

Quay lại cái đợt cãi nhau của bác với mõ nhé, có 2 cái vấn đề của bác rất là buồn cười và mõ xoáy vào cái đấy để đá đểu mà đến giờ xem ra bác chưa thông.

Đầu tiên là chuyện bác kêu nhỡ mua f16 đến lúc đánh nhau mẽo nó cắt phụ tùng vũ khí ta lấy gì đánh tiếp và một vài vấn đề đi kèm với chuyện liên quan. Hiện trạng bây giờ vn với mẽo thế nào, mẽo nó vẫn đang cấm vận, vn muốn mua cũng không mua được vk. Tại sao, vì vn hiện nay chưa đủ giá trị khi mẽo đặt lên bàn cân đo đong đếm với tq. Vậy khi mà vn mua được f16, tức là giá trị của vn với mẽo so với trung quốc là hơn, mà đã hơn rồi thì mẽo nó ngại gì trung quốc mà khi vn trung xung đột nó không dám cung cấp tiếp các thứ cho vn.

Thứ 2 là cái bài về hải quân trung quốc với hải quân vn, nhất là cái đoạn bác viết trung quốc có hơn 60 tàu ngầm, vn chỉ mua 6 chiếc là không đủ chống lại càng buồn cười nhất. Vâng chiến tranh là nó phải đem hết toàn bộ lực lượng ra đánh việt nam. Với suy nghĩ như thế mình nghĩ bác nên về xem xét lại kiến thức về quân sự của bác. Trung quốc nó sẽ không và không thể làm thế. Mà chẳng có nước nào có thể làm kiểu đó cả.

Cuối cùng là bác cũng chẳng phân biệt được lúc nào bàn luận nghiêm túc, lúc nào nói đùa trêu người, bàn luận kiểu mơ hão. Mà cái tình hình đó dạo đầu năm quay trờ về đây hơi nhiều. Thế nên đến bây giờ mới nhảy ra nói về cái chuyện mua f16 với f35 kia. Cái vụ chém mua máy bay f chẳng phải chém với bác, người mà sau cái bài phát biểu về hải quân người ta đã chẳng muốn nói đến nữa rồi.
