Vũ khí trong CTVN (Qua các hiện vật bảo tàng)

Súng máy đồng trục DPT và bên dưới kính tiềm vọng, đều của pháo thủ. Đạn xếp hai bên và sau tháp pháo là các loại đạn sẵn sàng lắp nhanh, một số thùng đạn đặt dưới gầm tháp pháo, khi chuẩn bị chiến đấu chuyển lên trên.

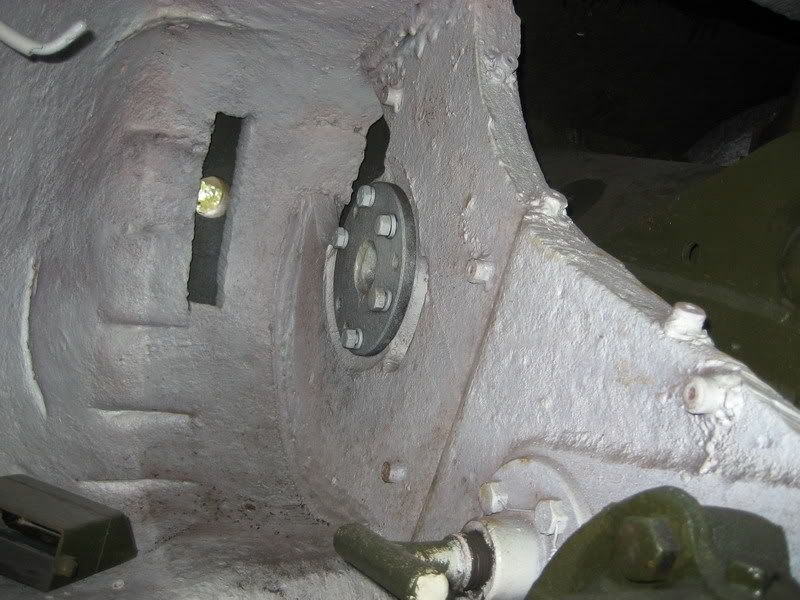

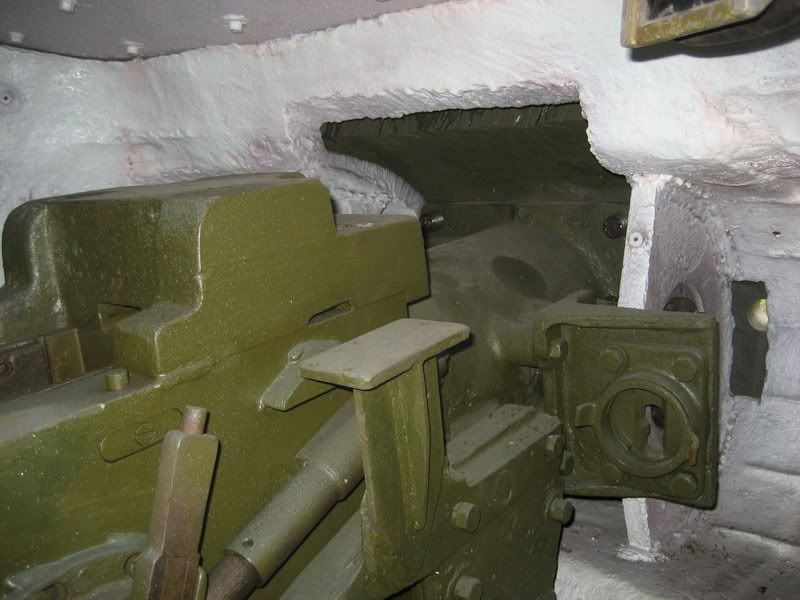

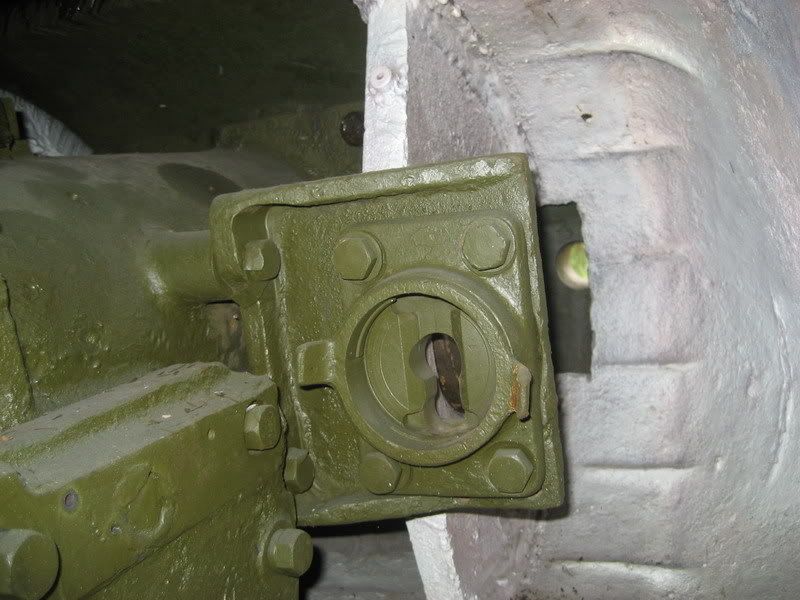

Giá lắp súng máy đồng trục DPT. Bọn bảo tàng này xơi cả cái súng máy. Súng lắp vào giá sau và khiên phía ngoài giáp, có cái lỗ tròn sau khe đứng. Khiên là miếng giáp che khớp súng chính 85mm và khe súng đồng trục. Khiên cũng gấn "đồng trục" luôn với súng máy và súng chính.

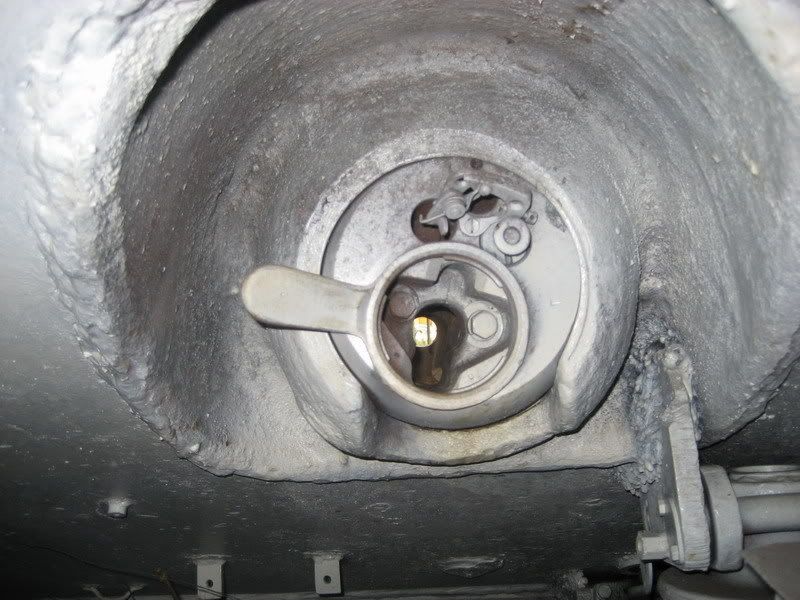

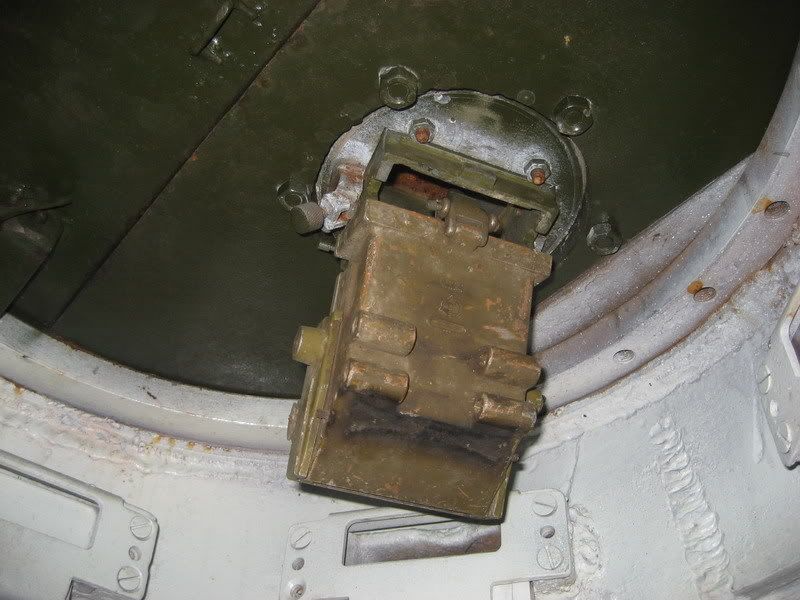

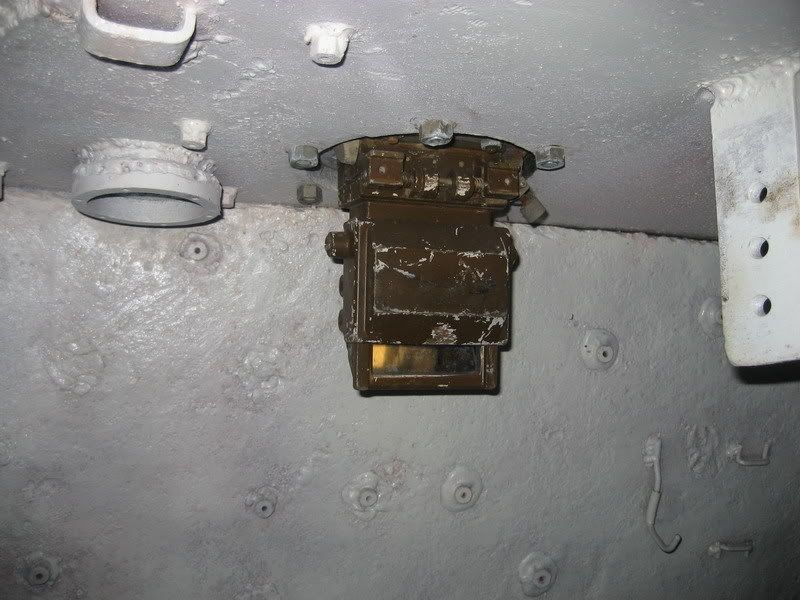

Còn cái này là bên dưới của kính tiềm vọng pháo thủ

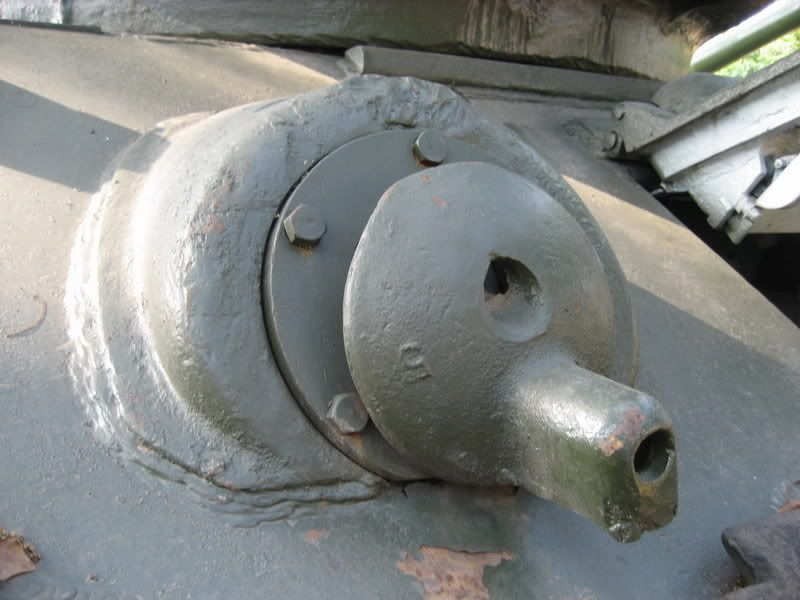

Cái để thò súng cá nhân ra bắn là giá khớp cầu của súng máy điện đài viên. Điện đài viên ngồi trước thân xe, bên cạnh , phía phải lái xe, lái xe bên trái. Góc trong dốc giáp (dốc giá thân xe trước còn gọi là dốc thành-thành quách công sự), là nhiên liệu.
Súng này cũng là DPT, súng máy cá nhân Degtriarev cho xe tăng.



Được huyphuc1981_nb sửa chữa / chuyển vào 11:01 ngày 01/03/2010

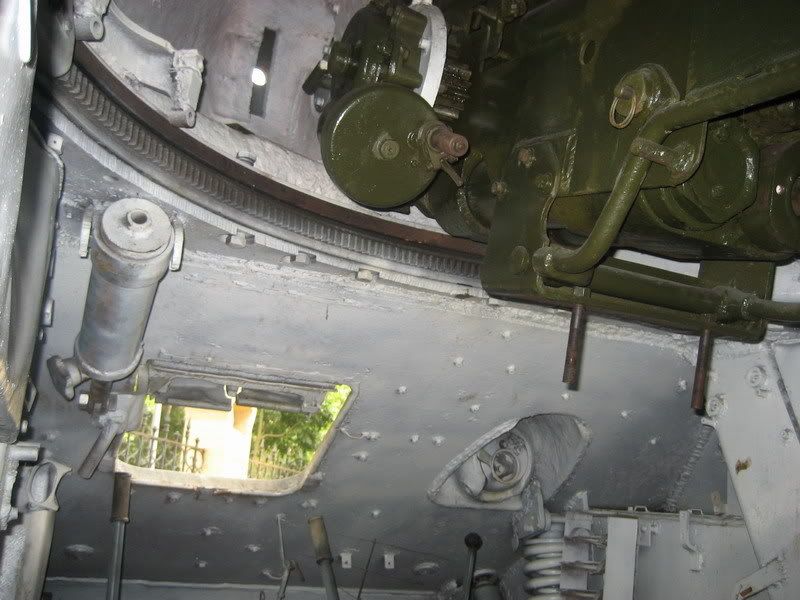

Quốc Tuấn Mới đang ngồi trên ghế điện đài viên chụp khoang đạn dự trữ và vị trí của nạp đạn Cửu An. Đạn để hai bên thanh và phía sau tháp pháo thao tác nhanh hơn. Người ta tận dụng không gian gầm để thêm các thùng đạn cho nhiều, khi chuẩn bị chiến đấu thì chuyển đạn viên lên trên cho nhanh. Đạn T-34/85 chung với đạn Đ-44 săn tăng, là đạn nòng xoắn. Loại đạn chính là xuyên phá AP, một số ít đạn xuyên APDS có cối quay để bắn trong nòng xoắn, sau đó là đạn phá sát thương và chống công sự.
Đây là ghế bác Cửu An-pháo thủ phụ-nạp đạn, bác ngồi thấp tịt khi nghỉ ngơi, khi chiến đấu thì đứng dậy chĩnh giữa tháp pháo, đúng sau khẩu pháo. Ngoài nhiệm vụ chính là nạp đạn, Cửu An còn có nhiệm vụ phụ cảnh giới thông qua thấp mu rùa sau xe, bắn PPSh qua những lỗ châu mai quanh tháp pháo. Sau này người ta bớt lỗ châu mai đi, thò dầu lên.
M1A1, M1A2 vẫn dùng nguyên xi cấu trúc này không thay đổi gỉ. À, có, bác Cửu An hiện đại có thêm một súng nóc nữa, là đại liên 7,62, bên cạnh trọng liên 12,7, không phải thò PPSh ra.
Các xe tăng Nga sau này dùng băng nạp tự động nên giảm biên chế bác Cửu An, thay vào đó, súng trọng liên 12,7mm của trường xe được tự động hoá, điều khiển từ trong xe, và có cam quan sát quanh xe.

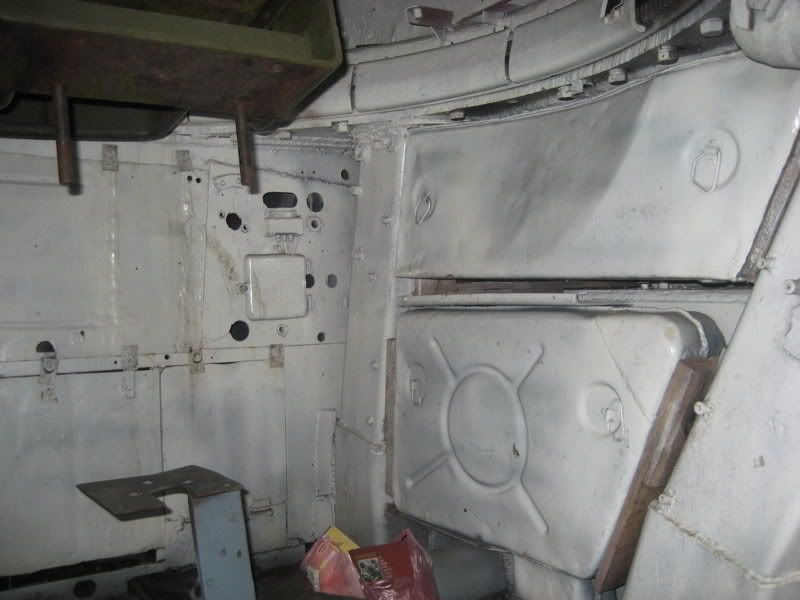

Sau ghế bác Cửu An là thành khoang máy. Lúc nghỉ ngơi, bác Cửu dựa vào thành này, không dễ chịu lắm. Tuy nhiên, tuy lương thấp nhất tổ lái, bác lại có chỗ nằm, hơi co một tí, nhưng ngủ sướng hơn bọn ngồi gật.
Được huyphuc1981_nb sửa chữa / chuyển vào 08:56 ngày 02/03/2010

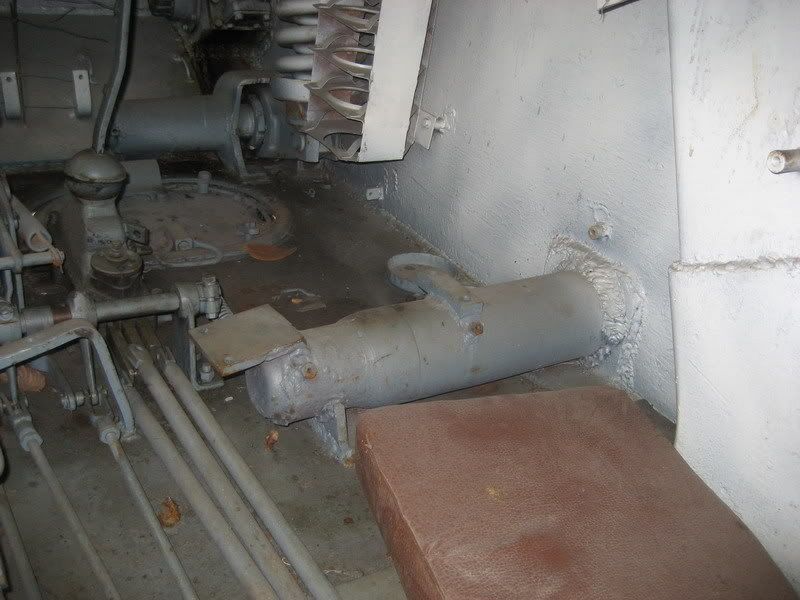

Đây là phía trước ghế điện dài viên, nơi anh ta duỗi chân lúc ngủ, trước thân xe, bên phải, bên cạnh là bộ nhún đã tháo vỏ, trục báng trước. Xe rất sạch, cho thấy có mấy chú lính chuyên vào đây.... tâm sự. Nhớ tìm BCS nhé !!!!!

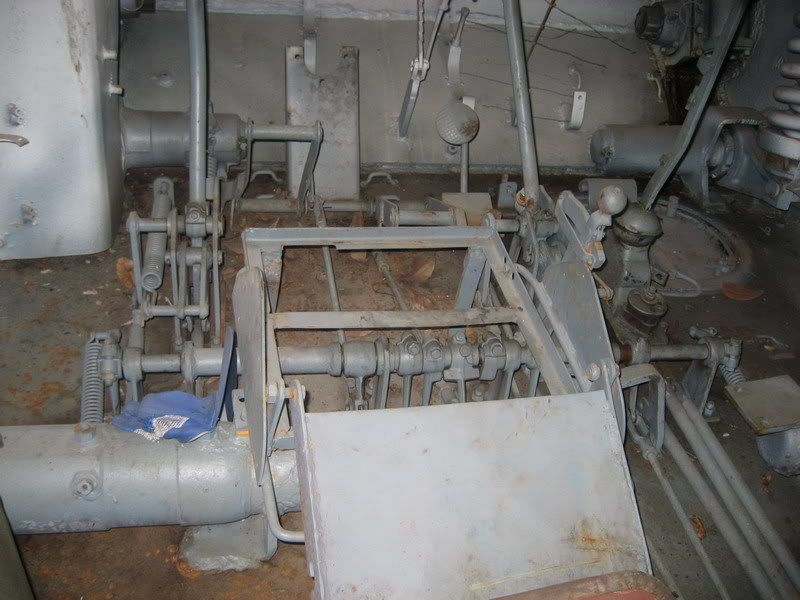

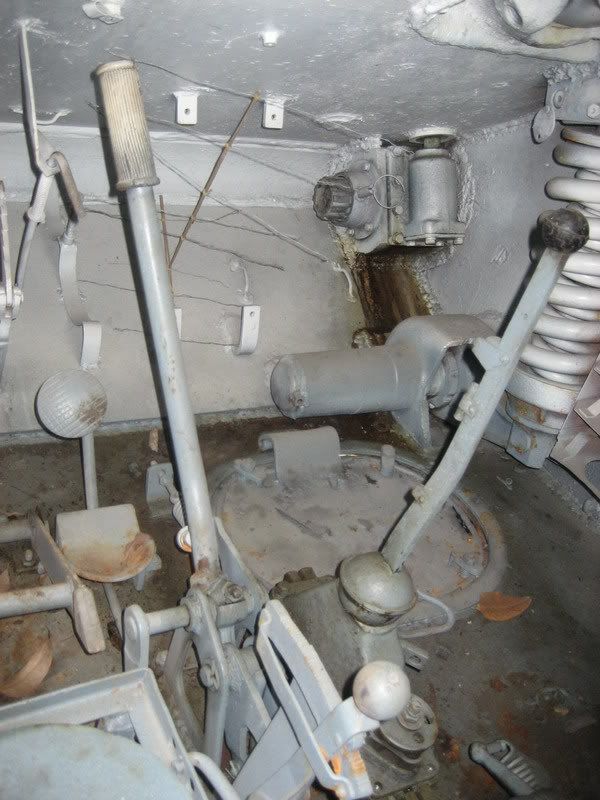

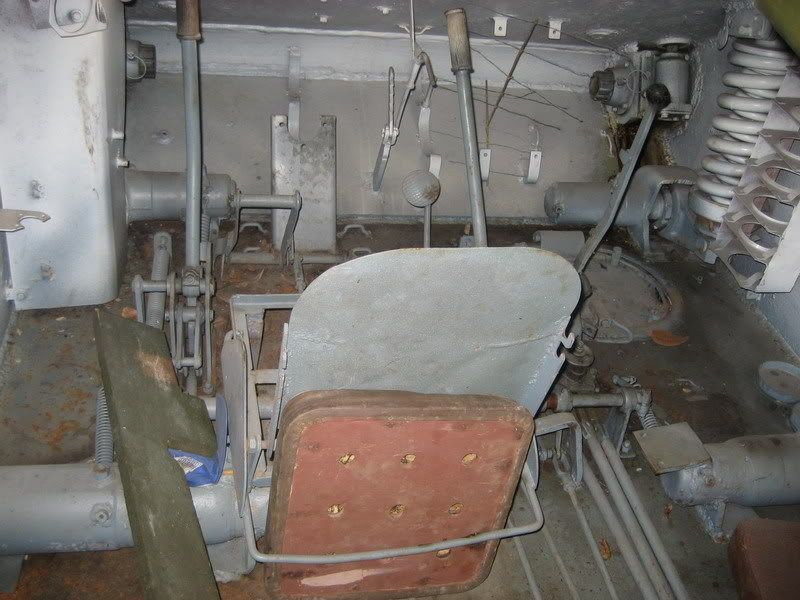

Cái lưng ghế này là ghế lái, trước thân xe, bên trái.

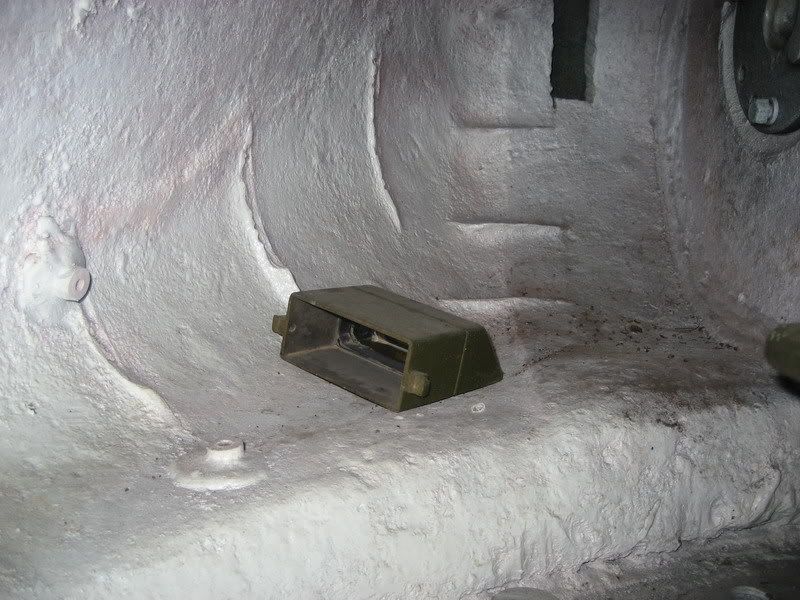

Đây là cái khe lắp súng đồng trục trước mặt trưởng xe, trên tháp, bên trái. Phía này như trong ảnh là không có bộ giá, nhưng cũng có thể thò PPSh ra được, bình thường thì bịt. Dễ dàng lắp hai giá hai bên thành 2 súng đồng trục, nhưng ít thấy. Trước đây thì chắc là để tiện PPSh, còn bi h thì dùng luôn súng nóc điều khiển từ xe..

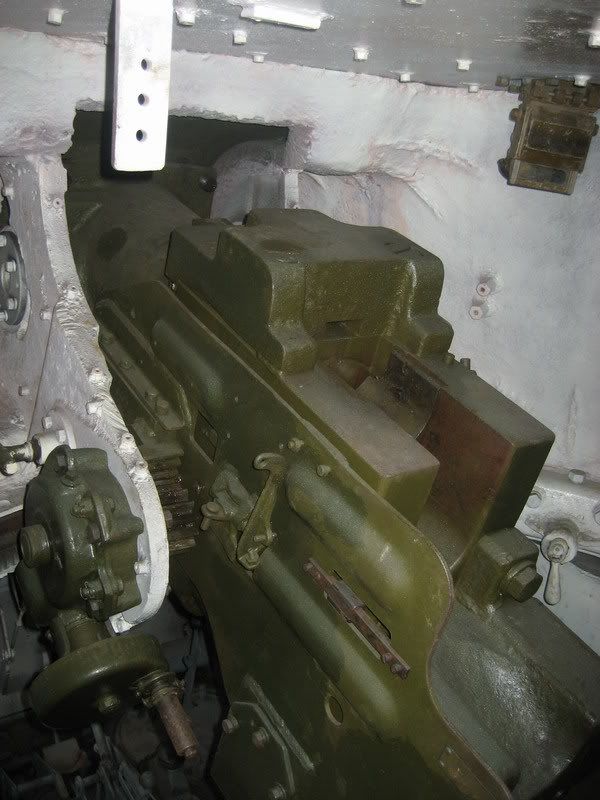

Phiên bản Đ-44dùng cho xe tăng, khác biệt ở khoảng lùi ngắn, máy lùi đơn giản hơn. Pháo có khoá nòng đứng bán tự động (khi lùi tự mở khoá nòng).

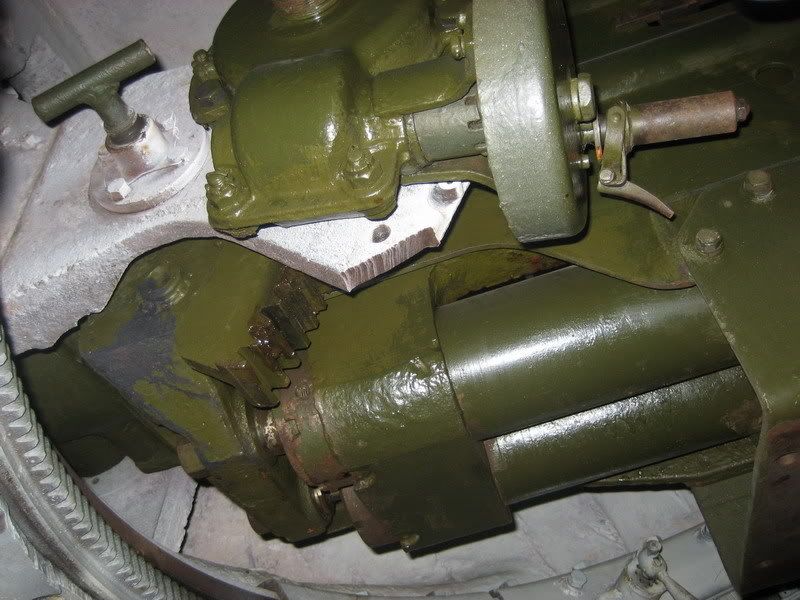

Tay quay tầm và máy lùi, máy đẩy về.

Phía trước, thành đứng là tháp chỉ huy dùng cho trưởng xe quan sát 360 độ, phía sau tháp mu rùa là của bác Cửu An, có cái giá súng nhỏ.

Hai bên tháp pháo chứa những đạn ít dùng, thường là AP.

Hôm vừa rồi em post mặt ngoài, nay xin tiếp tục với mặt trong của con T34:
Hai nắp tháp pháo, một cho trưởng xe, một cho xạ thủ 12,7mm
Bắt báo cái. Bên trái nóc tháp pháo (lỗ xa hơn) là tháp chỉ huy và lỗi ra của trưởng xe, bên phải (lỗ gần hơn) là của pháo thủ. Cả hai dùng được 12,7mm nhưng nó lại biên chế cho trưởng xe. Trong xe, pháo thủ là sướng nhất, vừa chả phải làm gì thêm, vừa có cấp dưới là bác Cửu An.

Ảnh các bác úp lên mất hết tiêu rùi
Nhà em mới đi ĐĐ Củ Chi về cũng có vài tấm bon chen cùng các bác
Bom và đạn pháo đã móc ruột. Chú thích: được Mỹ và VNCH sử dụng đánh phá Củ Chi.
Nhà em ko rành về bom đạn lắm nên bác nào rành có thể mô tả tính năng, sức công phá...rùm Em cũng ko chú thích nữa vì trong hình đã chụp tên từng loại...

Mấy khẩu này ko biết là loại gì: cối?, DKZ? ... của quân nhà mình sử dụng. Cũng ko biết có đồ tự chế hay ko...Thông cảm vì em chụp vội, chỉ kịp ngắm hàng... mà mấy cái chú dẫn nó để lộn xộn chả biết thế nào mà lần

cái này hình như em nhớ là H12 (tách từng ống phóng riêng lẻ) được Lx thửa riêng cho mình theo yêu cầu thực tế của chiến trường Miền nam lúc đó...






Và các thể loại súng bộ binh...

Đồ USA - Pháo 105?



Có vài tấm hình nằm ngang loay hoay mãi mà chả biết làm thế nào cho nó đứng dậy được
Máy bay UH1



Tank M41 đã bị móc hết ruột



Và đây là hàng của BV
Mig17

Mig21

Xe QS chiến lợi phẩm.
Nhìn tang thương quá! Chắc là để như vậy rầm mưa rãi nắng từ bấy đến giờ không ai căm sóc Hiện vật chứng tích chiến tranh mà mấy ông bảo tàng làm ăn thế




Xác xe M113


Nhìn con Jeep này mà tiếc, đúng là phí của giời

Cho nhà em thêm mấy cái hình hơi lạc đề tí
Mấy bác Tây thử chui xuống hầm ĐĐ, không biết có phải khách Mỹ ko. Đoàn khách có vẻ ngạc nhiên, thích thú và thán phục + sản lắm

Các pác cho hỏi cái này là tàu gì vậy?
Nhìn từ bên cạnh

Nhìn từ trước

Bên trong
