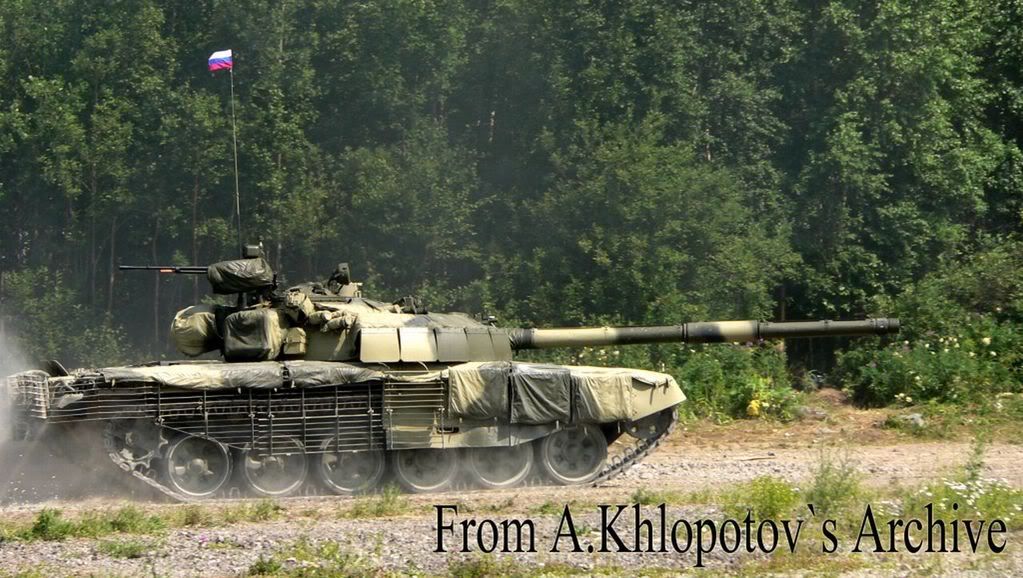

T-72BM ROGATKA, PHIÊN BẢN NÂNG CẤP MỚI NHẤT (?) CỦA NGA, RA MẮT LẦN ĐẦU TẠI TRIỂN LÃM VŨ KHÍ NGA NĂM 2006 (post lại có chỉnh sửa)


T-72 hiên vẫn là tank chủ lực và được sử dụng rộng rãi không những tại Nga mà còn của rất nhiều nước khác trên thế giới. Để đáp ứng được những đòi hỏi ngày càng khắc nghiệt của chiến tranh hiện đại, rút kinh nghiệm từ cuộc chiến Chechen và để không để mất "miếng bánh" béo bở trong việc nâng cấp T-72 vào tay Ukraine, Nga đã thực hiện việc nâng cấp T-72 của mình lên chuẩn T-72BM, sử dụng chung nhiều trang bị với T-90S. Sau đây là sự khác biệt của T-72BM so với các loại T-72 trước đó:
PHẦN 1: CÁC LỚP BẢO VỆ

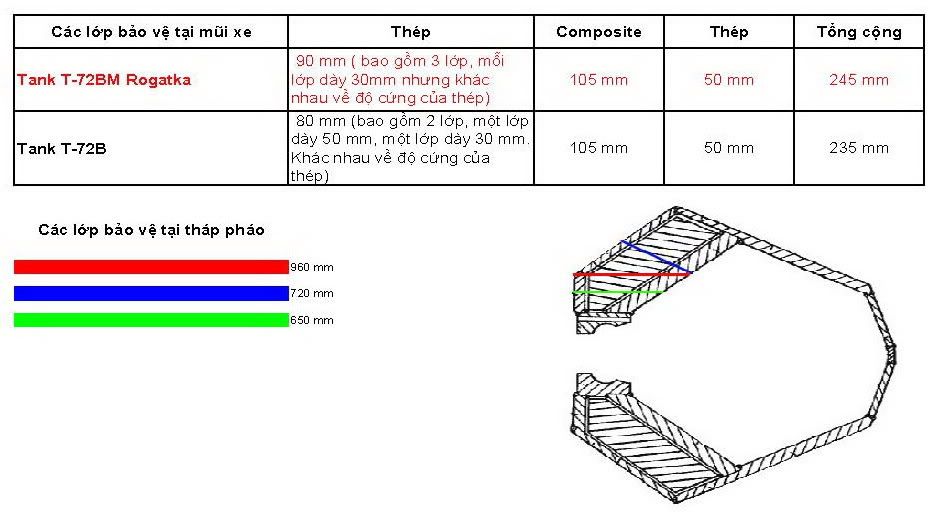

1. VỎ THÉP: T-72BM có các lớp vỏ thép bảo vệ mũi xe dày & chắc chắn hơn hẳn T-72B (phiên bản đời trước T-72BM). Lớp thép bảo vệ tại mặt trước của tháp pháo cũng được gia cố.

2. GIÁP BẢO VỆ CHủ ĐộNG: T-72MB sử dụng lớp giáp ERA (Explosive Re-active Amour) Relikt thế hệ thứ 3 nặng 3 tấn (?). Nó được xem là hiệu quả gấp 2 lần giáp Kontakt-5 sử dụng cho T-72 và T-90 đời cũ. Nó hiệu quả chống lại không những đạn xuyên KE (kinetic energy) APFSDS (a rmour-piercing fin-stabilized discarding sabot), đạn HEAT (high explosive anti tank) mà còn cả tên lửa chống tank sử dụng loại đầu nổ 2 lần tandem-warhead (lần một là để phá lớp vỏ bảo vệ, lần 2 là nổ bên trong lòng mục tiêu). Vì chưa tìm được thông số cụ thể của Relikt thể nên mình post thông số của Kontakt-5 để mọi người tham khảo
o Chống lại đạn KE APFSDS: tương đương lớp thép dày 250 mm
o Chống lại đạn HEAT: tương đương lớp thép dày 600 mm
o Chống lại đạn có đầu nổ 2 lần: không có thông số




So sánh về khả năng bảo vệ giữa có và không có lớp bảo vệ ERA chống lại KE APFSDS


3. LỚP ÁO NGỤY TRANG: Một trong những trang bị độc đáo của T-72BM là nó được mặc lớp áo Nakidka bao bên ngoài. Nó được làm từ vật liệu composite nhẹ có tác dụng giúp ngăn tín hiệu nhiệt IR phát ra từ xe tank tới 2 cho tới 3 lần. Nó còn giúp làm giảm tín hiệu phản xạ radar RCS của xe tank tới 6 lần. Nhờ nó mà. Mặc nó, T-72BM cũng làm giảm khả năng bị phát hiện bằng phương pháp quang học từ cả trên không cũng như mặt đất.
Như là hệ quả tất yếu, các tên lửa chống tank tìm mục tiêu & dẫn đường bằng phương phát nhiệt, TV guide, laser hay radar sẽ khó tìm thấy nó hơn.
Đây là đoạn phim giới thiệu về Nakidka, mọi người xem để biết them chi tiết http://www.niistali.ru/flash/nakidka_eng.mpg



4. HỆ THỐNG PHÒNG THỦ GÂY NHIỄU ĐIỆN TỬ & QUANG HỌC: Điều tạo nên sự khác biệt giữa tank Nga và tank của phương Tây chính là hệ thống Shtora-1 EOCMDAS (electro-optical counter-measures defensive aids suite). Hệ thống này giúp các MBT chống lại một cách cực kỳ hiệu quả 2 loại tên lửa chống tank phổ biến trên thế giới như loại wire-guided SACLOS (Semi-Automatic Command to Line of Sight) như tên lửa TOW, HOT và laser-guided ATGM (anti tank guide missile) như tên lửa Hellfire, Copperhead.
Việc giải thích cơ chế hoạt động của hệ thống Shtora-1 EOCMDAS và cách nó chống lại các tên lửa chông tank sử dụng wire-guide và laser-guide khá dài nên mình sẽ post tiếp ở 1 bài khác sau bài này.


5. ĐỘNG CƠ: T-72BM sẽ được gắn động cơ mới Diesel V 12 mới là V-92S2 đạt công suất 1,000 mã lực tại tua máy 2,000 vòng / phút, thay cho loại động cơ cũ V-84MS có công suất chỉ 840 mã lực.
Động cơ mới V-92S2

Động cơ cũ V-84MS

6. HỆ THỐNG PHÁ MÌN (GẮN THÊM KHI CẦN): Khi cần thiết, T-72BM có thể gắn thêm hệ thống phá mìn KMT-7 hay KMT-8 ở mũi xe để làm nhiệm vụ phá mìn và dọn đường. Cứ 1 trung đội 4 tank thì sẽ có 1 được gắn KTM-7 / 8. Tính hiệu quả của hệ thống KMT thì khỏi phải bàn cãi khi ngay cả Urdan của Israel mua bản quyền của KMT-4 để sản xuất ra RKM-4 gắn trên tank Merkava hay xe bọc thép cho nhiệm vụ phá mìn và dọn đường.
KMT-6

KMT-7

KMT-8 gắn trên T-90

RMK-4, phiên bản KMT-4, do Urdan Israel sản xuất gắn trên xe bọc thép ARV tại cao nguyên Golan

Được nokopro sửa chữa / chuyển vào 17:05 ngày 25/02/2009

PHẦN 2: HỆ THỐNG VŨ KHÍ & THIẾT BỊ ĐIỆN TỬ CỦA T-72BM ROGATKA
HỆ THỐNG VŨ KHÍ:

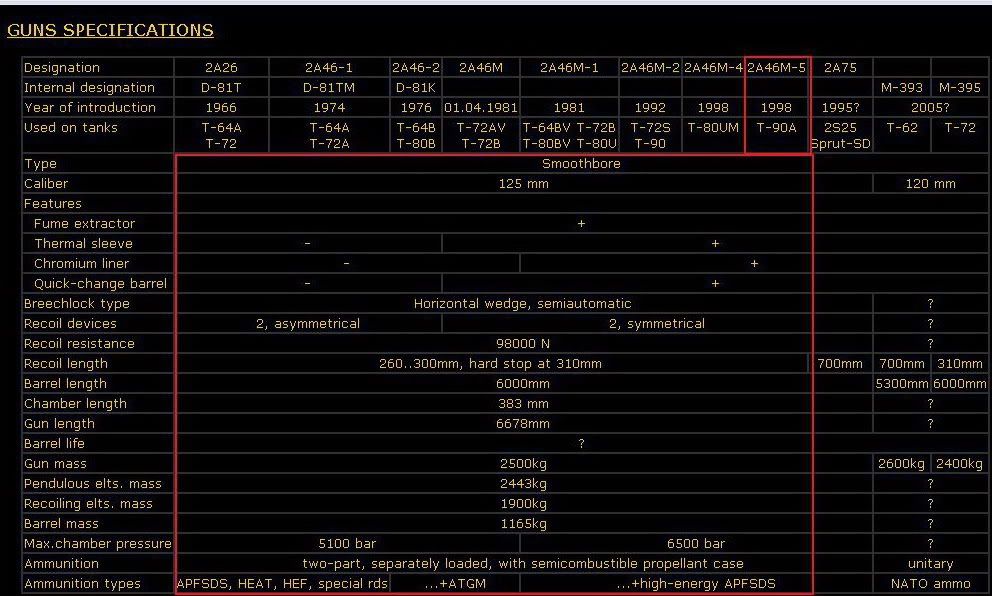

1. PHÁO CHÍNH: T-72BM trang bị nòng pháo trơn 125mm loại mới 2A46M-5. Nó dài 6m và có độ chính xác cao hơn 20% và bền hơn hẳn loại nòng 2A46M-1 trên T-72B hoặc T-80U. Sử dụng loại nòng này, T-72BM có khả năng bắn được loại đạn xuyên năng lượng cao thế hệ thứ 3 APFSDS. Loại nòng trơn 120mm sẽ được lắp nếu khách hàng yêu cầu. Sau đây là thông số chi tiết của nòng 2A46M-5 và các loại nòng khác:


2. ĐẠN CHO PHÁO CHÍNH 125 mm: Về cơ bản, T-72BM mang được 45 viên đạn bao gồm 4 loại chính sau:
- Đạn APERS (Anti personnel): Chống lại lính bộ binh và các mục đích đặc biệt (tiêu diệt máy bay trực thăng) bằng đầu đạn khi nổ vỡ thành nhiều mảnh nhỏ.
- Đạn APFSDS (armour-piercing fin-stabilized discarding sabot): Dùng để chống tank bằng đầu đạn được thiết kế có thể xuyên qua lớp thép bảo vệ
- Đạn HEAT (High Explosive Anti Tank): Dùng để chống tank bằng đầu đạn có sức công phá lớn để phá vỡ lớp vỏ thép bảo vệ.

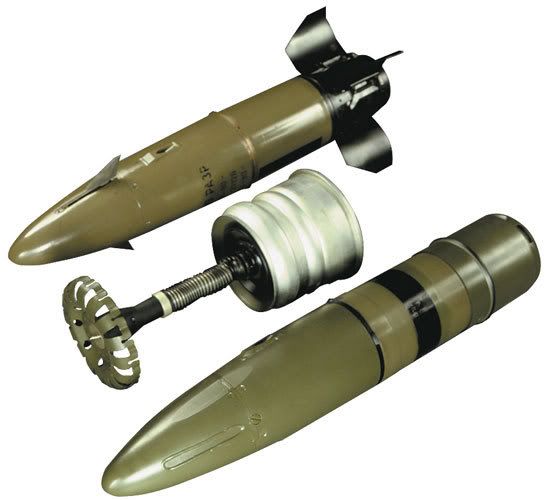

- Đạn điều khiển: Tên lửa chống tank 9M-119M "Refleks-M" (AT-11 sniper) điều khiển bằng tia laze, được thiết để có thể bắn ra từ nòng tank với 2 đầu nổ nối tiếp. Đầu nổ đầu tiên là để đục thủng lớp thép bảo vệ cho đầu nổ thứ hai chui vào và nổ trong lòng xe tank.

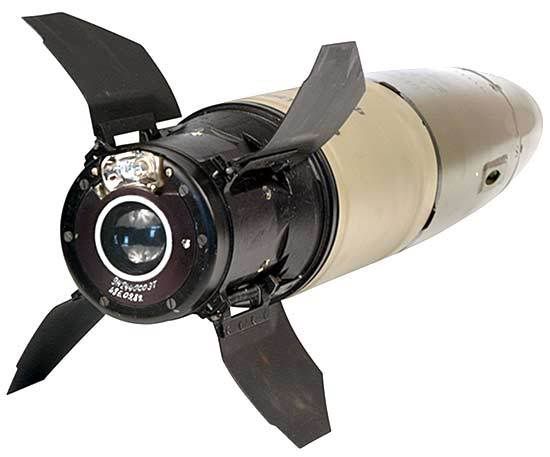

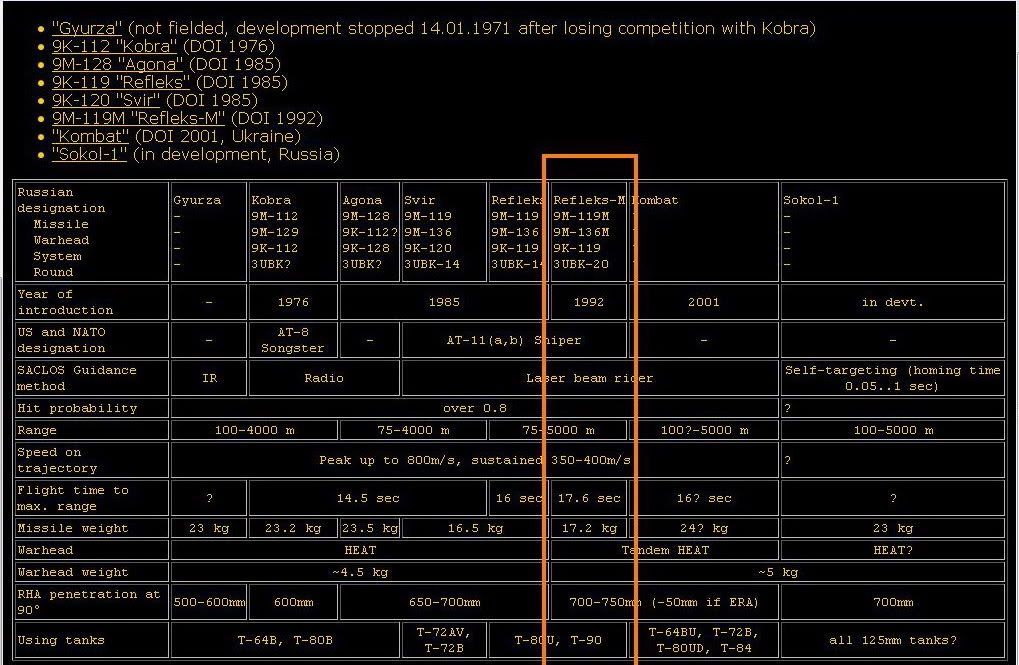

Hình ảnh & Thông số của 9M-119M "Refleks-M"

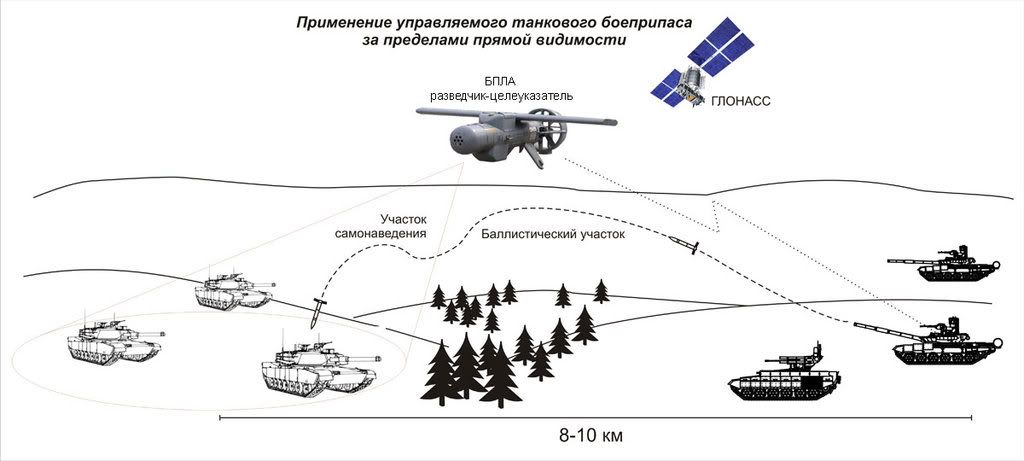

Nếu kết hợp kiểu bắn cầu vồng với 1 máy bay làm nhiệm vụ chỉ điểm các mục tiêu dưới mặt đất bằng tia laser, tầm bắn của AT-11 có thể tiêu diệt được các mục tiêu ngoài tầm nhìn với khoảng cách 8 ?" 10 km.

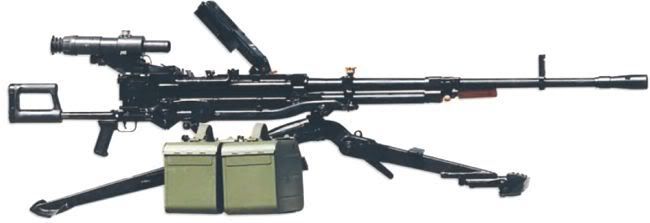

3. SÚNG MÁY 12.7MM
T-72BM được gắn loại súng máy 12.7mm NSV trên tháp pháo để chống lại máy bay trực thăng hay lính bộ binh trên mặt đất. Nó có mức bắn là 700 - 800 viên / phút, sơ tốc đạn là 845m/s và tầm bắn hiệu quả từ 1,500 ?" 2,000m.


HỆ THỐNG THIẾT BỊ ĐIỆN TỬ:
1. HỆ THỐNG KIỂM SOÁT BẮN FCS (FIRE CONTROL SYSTEM) RAMKA: Hệ thống này gồm 3 thành phần chính:
- Hệ THốNG KÍNH NGắM BAN NGÀY LẫN BAN ĐÊM cho pháo thủ, chỉ huy và lái xe. Nó còn được tích hợp với thiết bị đo khoảng cách bằng tia laser, thiết bị phát ra tia laser để chỉ điểm mục tiêu cho cho đạn điều khiển bắn ra từ nòng pháo, tên lửa AT-11 sniper. Hệ thống này sử dụng lại các kính ngắm ban ngày trên xe T-72B cũ và chỉ thay kính ngắm đêm bằng loại Sosna-U của Pháp. Nó được cho là hiên đại hơn hệ thống ngắm gắn trên T-90 (sử dụng kính ngắm đêm Catherine FC của Thales), khi tất cả các kính ngắm được tích hơp lại. Khi muốn chuyển chế độ ngắm từ ngày sang đêm hay ngược lại, pháo thủ & chỉ huy chỉ việc bấm nút để chuyển thay vì phải di chuyển đầu qua lại giữa các kính ngắm như T-90.
- Hệ THốNG MÁY TÍNH ĐạN ĐạO: Phân tích tất cả thông tin về mục tiêu cũng như của xe tank như khoảng cách, tốc độ, hướng di chuyển, tốc độ và hướng gió, ?. để tính đường đạn đạo từ đó chỉnh pháo sao cho bắn trúng mục tiêu.

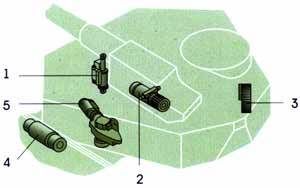

- HỆ THỐNG ỔN ĐỊNH PHÁO CHÍNH: T-72BM được gắn bộ ổn định pháo 2E42-4, giúp nòng pháo ổn tự động ổn định theo cả 2 phương, ngang và dọc giúp xe luôn hướng nòng pháo về mục tiêu đã khóa dù xe vẫn đang di chuyển.
1 ?" Xi lanh nâng ?" hạ nòng súng kiểm soát bằng cơ khí. 2 - Máy nén thủy lực cho xi lanh nâng ?" hạ nòng sung. 3 - Bộ kiểm soát tính ổn định. 4 ?" Bộ khuếch đại cho mô tơ quay tháp pháo. 5 - Mô tơ quay tháp pháo

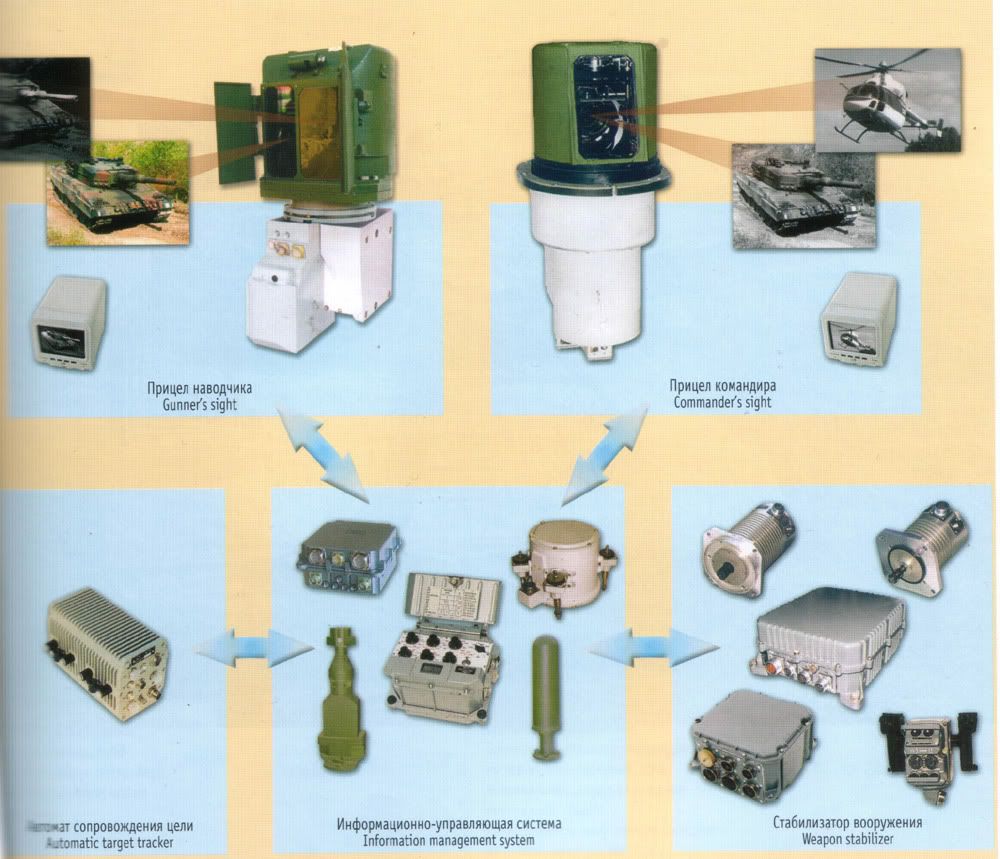

Sau đây là sơ đồ hoạt động của hệ thống FCS Ramka: Các thông tin về mục tiêu sau khi thu được từ hệ thống ngắm của pháo thủ (gunner?Ts sight) và chỉ huy (comander?Ts sight) sẽ được chuyển tới hệ thống máy tính (ballistic computer). Sau khi xử lý tất cả thông tin thu được, máy tính sẽ tự động chuyển lệnh tới bộ theo dõi và khóa mục tiêu (target auto tracker) và bộ điều chỉnh sung (gun stabilizer). Pháo thủ chỉ việc chọn đạn và bóp cò.

2. CÁC THIẾT BỊ CẢM BIẾN: Cảm biến gió, la bàn từ, thiết bị định vị toàn cầu GPS, thiết bị theo dõi & bám mục tiêu, thiết bị chiếu sáng bằng tia hồng ngoại,?.

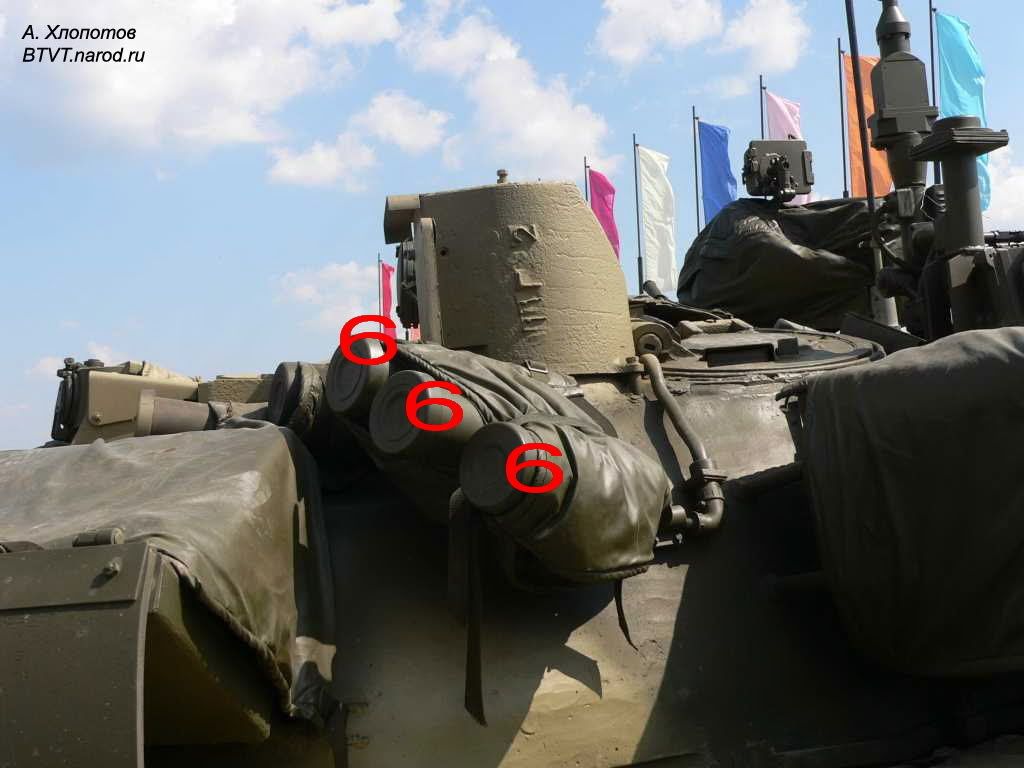

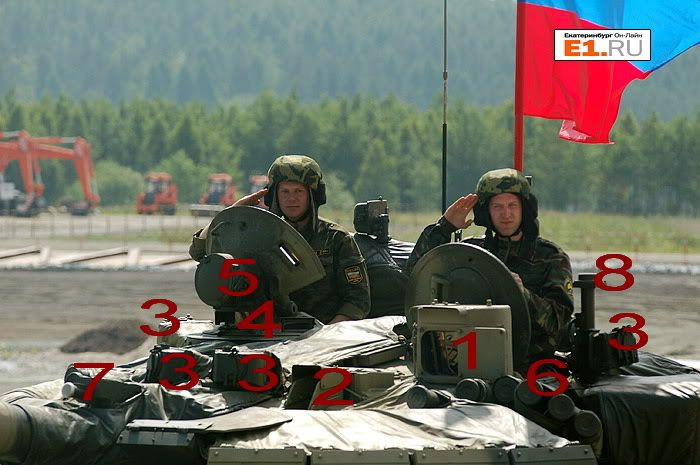

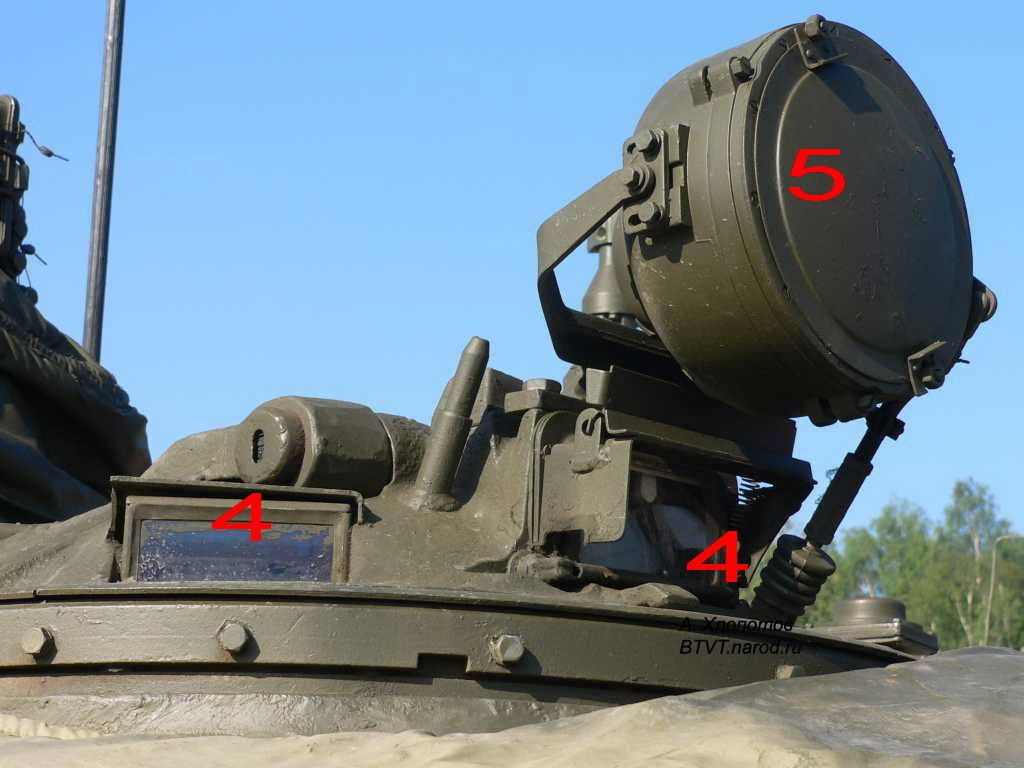

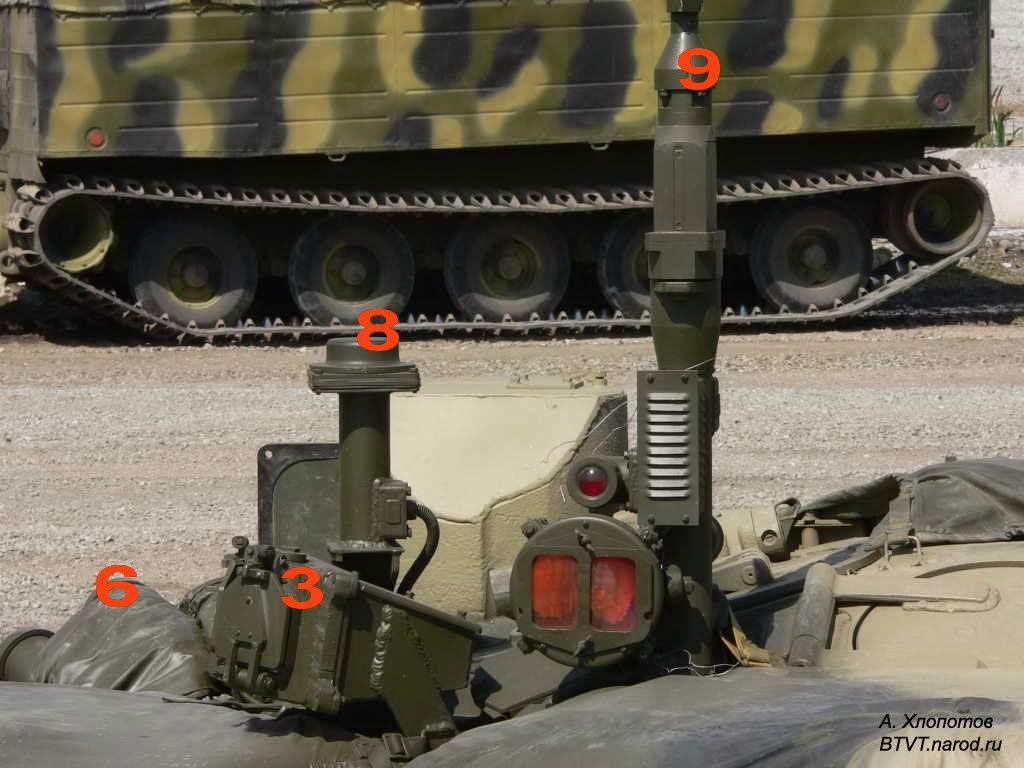

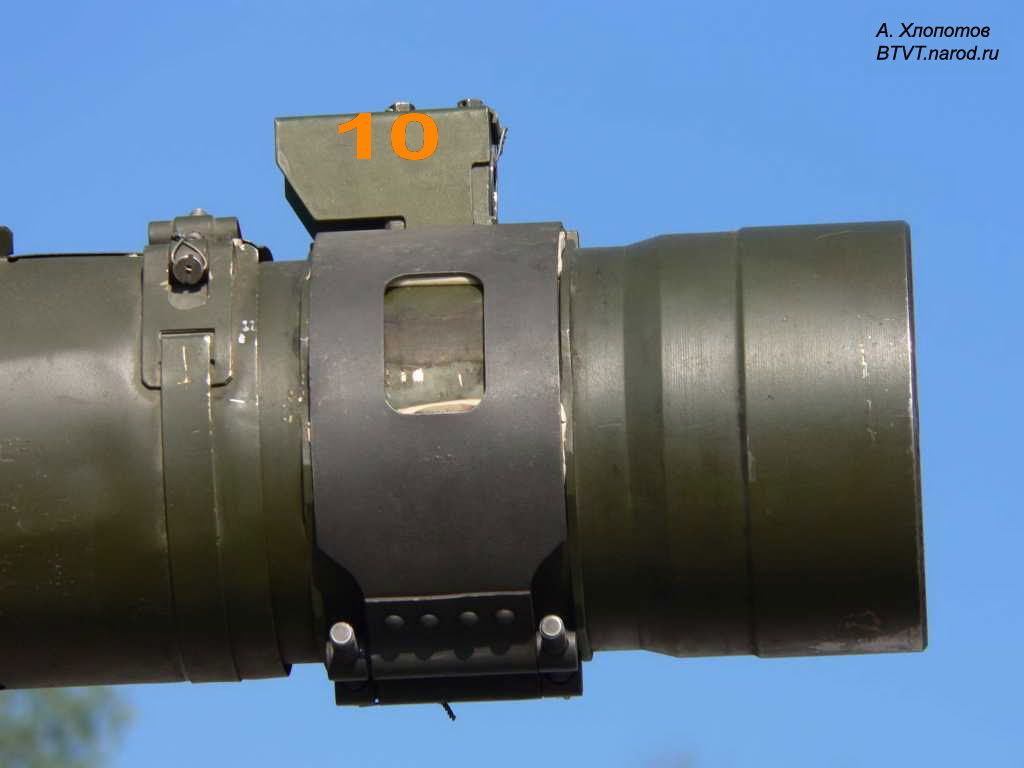

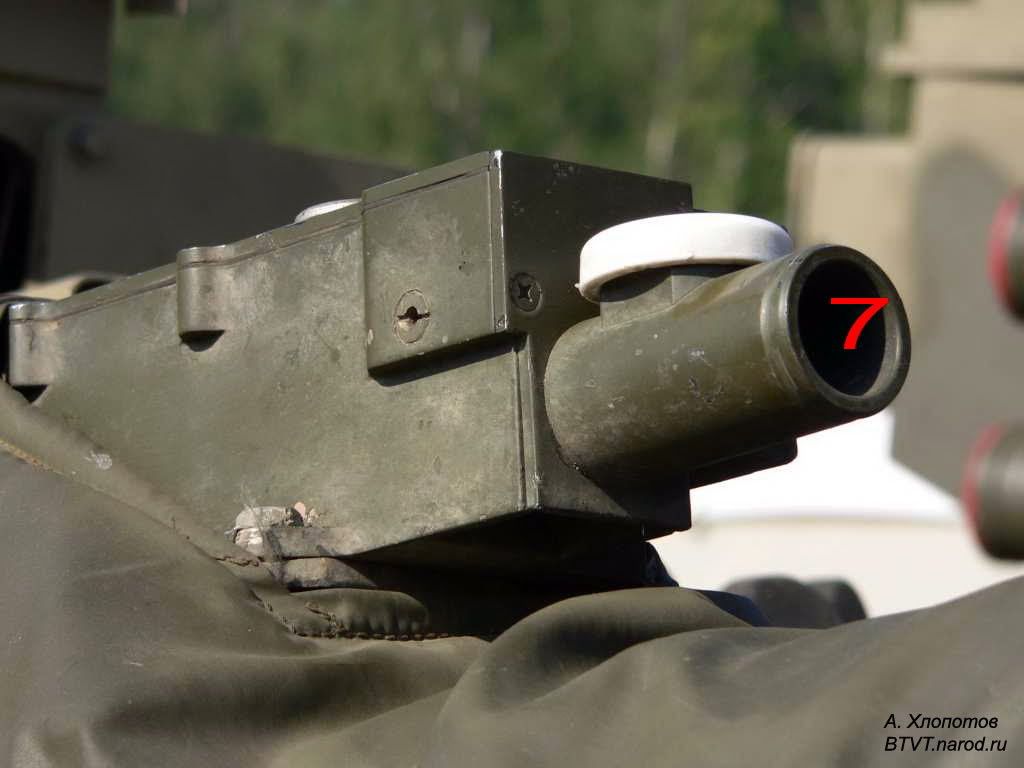

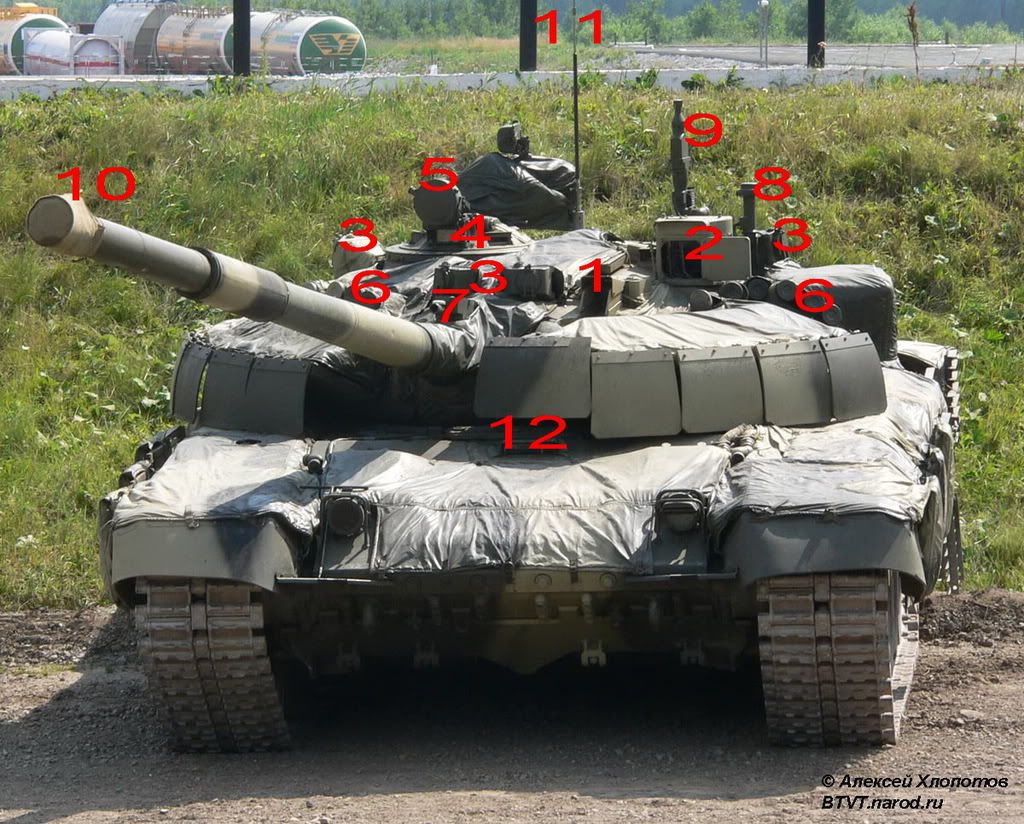

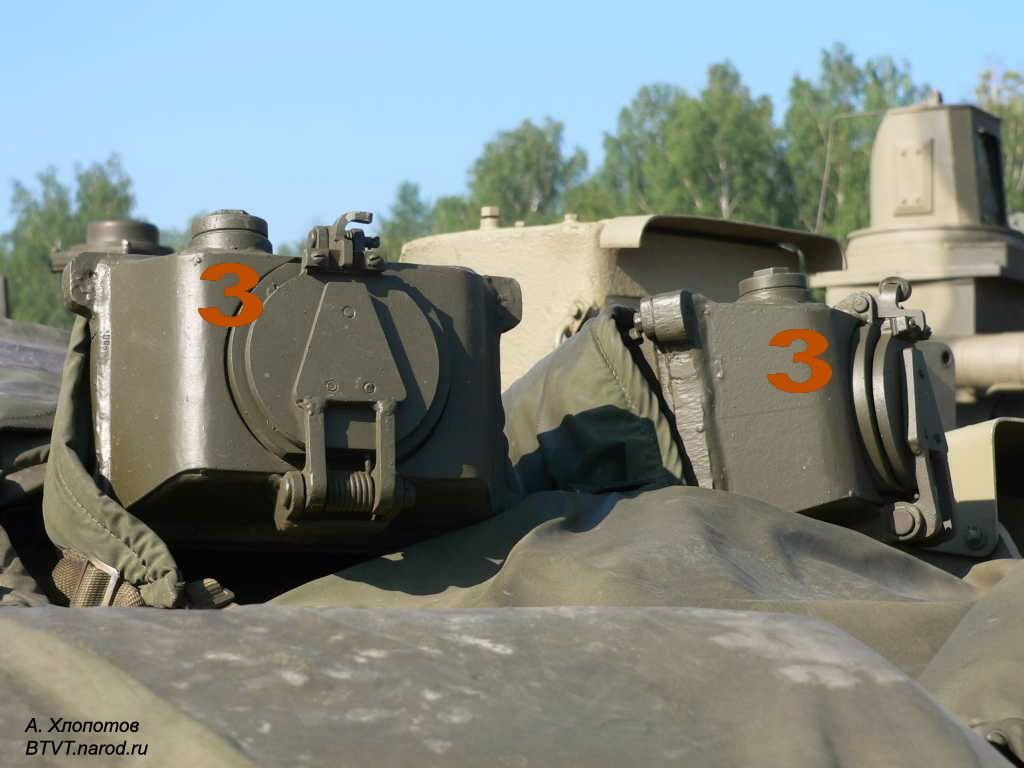

Chú thích: 1 ?" Thiết bị ngắm chính dành cho ban ngày. 2 ?" Thiết bị ngắm ban đêm Sosna-U. 3 ?" Thiết bị cảm biến & phát ánh sáng của hệ thống gây nhiễu Shtora-1 EOCMDAS. 4 ?" Thiết bị ngắm của chỉ huy. 5 ?" Thiết bị phát ra ánh sáng hồng ngoại IR. 6 ?" Các ống chứa đạn tạo khói của hệ thống gây nhiễu Shtora-1 EOCMDAS. 7 ?" Thiết bị quang học giúp tăng khả năng bắn chính xác của pháo chính. 8 ?" La bàn từ. 9 ?" Cảm biến đo hướng & tốc độ gió. 10 ?" Cảm biến đo sơ tốc của đạn bắn ra từ pháo chính. 11 ?" Antenna liên lạc. 12 ?" Kính ngắm của lái xe.








SẼ POST TIẾP PHẦN 3: CƠ CHẾ HOẠT ĐỘNG CŨNG NHƯ CÁCH HỆ THỐNG GÂY NHIỄU ĐIỆN TỬ SHTORA-1 EOCMDAS CHỐNG LẠI CÁC TÊN LỬA CHỐNG TANK

Con T72 được nâng cấp này em thấy ngon chả kém gì T90, không hiểu so sánh chi tiết 2 con thì hơn kém nhau chỗ nào

Con T90 là con T-72 lắp thêm đồ điện tử của T-80 mà

T-90 phát triển dựa trên KHUNG T-72 hay là chính con T-72 thay thế toàn bộ đồ điện tử mới???
Ko lẽ nhà em nhầm?????

Chính xác , T 90 là phiên bản "chữa cháy", nó được phát triển dựa trên khung T72 (có một phần thiết kế dựa trên T80) và được trang bị các hệ thống điện tử mới,

K hẳn đâu bạn, T90 có một số thiết kế của T80, còn thiết bị đện tử thì k phải của T80, mà được sử dụng các thiết bị là kq của công nghệ phát triển sau này

Đây đoàn tăng T-72 sẵn sàng cho nhiệm vụ bảo vệ công lý và hoà bình.

Thời vang bóng
<a href="http://www.imagebam.com/image/940fa327846024" target="_blank"><img src="http://thumbnails4.imagebam.com/2785/940fa327846024.gif" alt="free image host"></a>
Được AndrewTran sửa chữa / chuyển vào 09:30 ngày 26/02/2009

He he, Andrew Tran sau một thời gian bị band nick giờ xuống cấp dữ vậy ta? Comment không cung cấp được thông tin gì có giá trị ngoài việc spam 2 tấm hình "xưa như trái đất". Hay là em newbie nào đó mượn hay hack mất nick của AT rồi?
