PHẦN 3: CƠ CHẾ HOẠT ĐỘNG CŨNG NHƯ CÁCH HỆ THỐNG GÂY NHIỄU ĐIỆN TỬ SHTORA-1 EOCMDAS CHỐNG LẠI CÁC TÊN LỬA CHỐNG TANK CÁC LOẠI
Shtora-1 EOCMDAS, hệ thống phòng vệ gây nhiễu quang học điện tử, là một trong vài trang thiết bị độc đáo để phân biệt tank chủ lực của Nga với phần còn lại của thế giới. Nó là kết quả của sự hợp tác giữa công ty VNII Transmash của Ukraine và công ty Elers-Elektron của Nga và được giới thiệu lần đầu đâu đó vào năm 1988. Chính vì thế mà không có gì lạ khi T-72 nâng cấp trong cả 2 dự án của cả Ukraine và Nga chào mời tới các quốc gia khác đều được trang bị hệ thống này.
Thiết bị này giúp bảo vệ hiệu quả một xe tank chống lại 3 loại tên lửa chống tank phổ biến nhất trên thế giới hiện nay là:

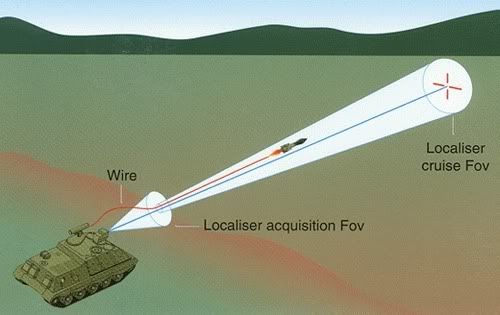

1. Hệ thống tên lửa SACLOS (Semi-Automatic Command to Line of Sight) dẫn đường bằng dây dẫn như tên lửa TOW (Tube-launched Optically-tracked Wire-to-command-Link), của Mỹ và tên lửa HOT (Haut subsonique Optiquement Téléguidé = High Subsonic Optical Guided) của châu Âu.
Tên lửa HOT

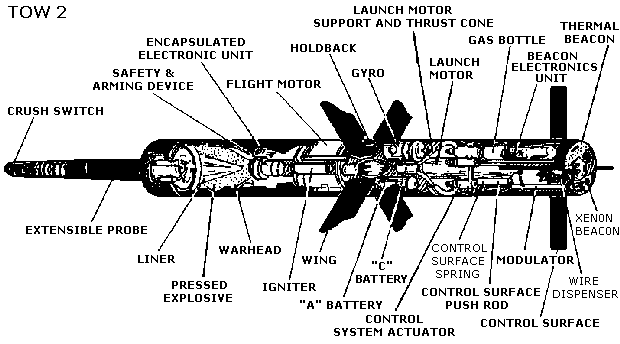

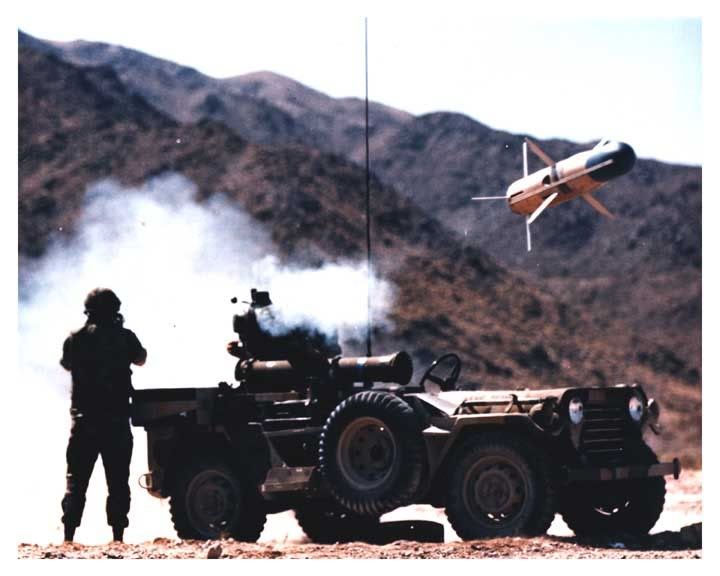

Tên lửa TOW


2. Các tên lửa chống tank dẫn đường bằng tia laser như tên lửa Hellfire, Copperhead của Mỹ.
3. Tên lửa tầm nhiệt như Javelin

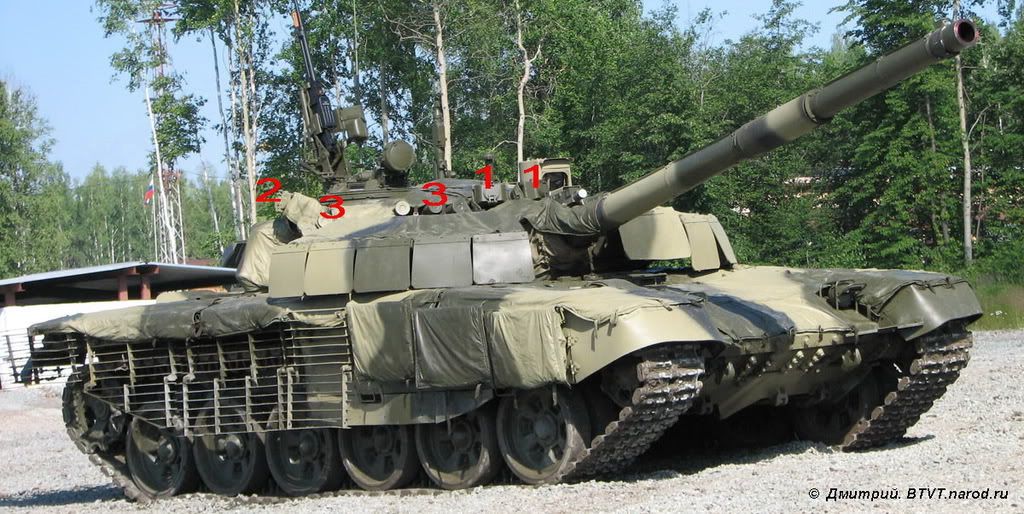

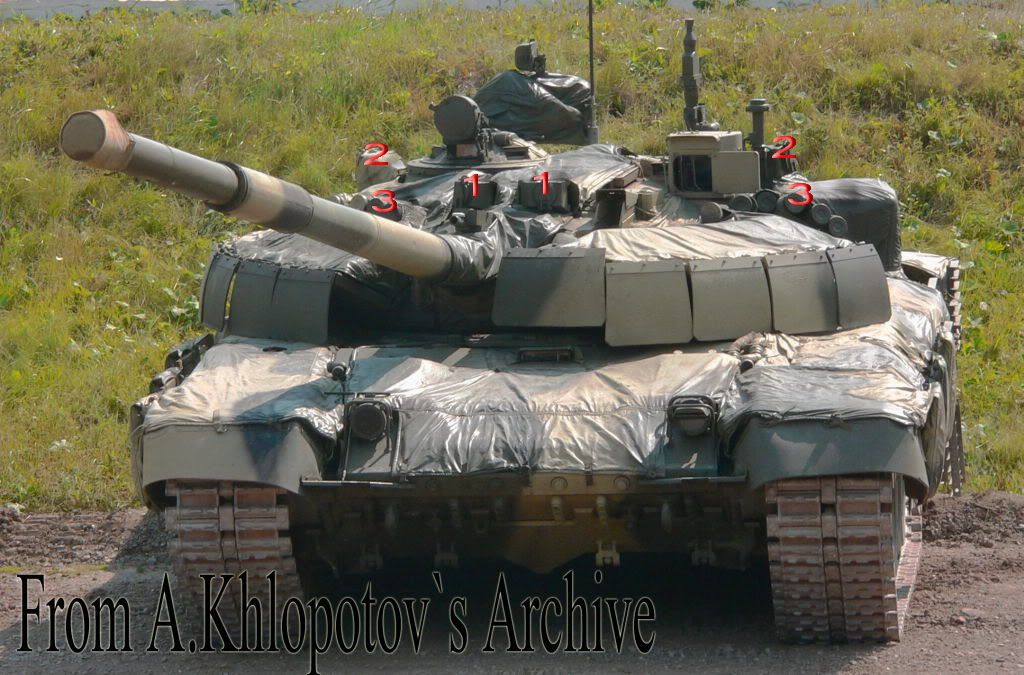

Shtora-1 bao gồm 1 máy tính kiểm soát được chuyên biệt hóa, 2 thiết bị phát ra ánh sáng can thiệp đặt ở hai bên pháo chính, 4 sensor cảm ứng tia tia laser đặt trên nóc tháp pháo và 12 ống phóng đạn tạo màn khói chống lại tia laser.
Shtora có 2 chức năng chiến đấu. Ở chức năng đầu tiên, nó chống lại các tên lửa dẫn đường bằng sóng IR bằng cách quay mặt trước tháp pháo về hướng tên lửa đang bay tới, sử dụng thiết bị phát ra sóng IR để gửi những tín hiệu sai tới hệ thống dẫn đường của tên lửa khiến nó bay trệch khỏi xe tank. Cách thức hoạt động của nó như sau:
Tên lửa dẫn đường bằng dây dẫn như TOW của Mỹ được dẫn tới mục tiêu bằng một sợi dây (nối giữa tên lửa và hệ thống dẫn đường tự động tại bệ phóng) và 1 đèn báo hiệu gắn trên lưng tên lửa. ?oMắt? của máy tính tự động dẫn đường sẽ tiếp nhận ánh sáng phát ra từ đèn hiệu này, so sánh vị trí, hướng và góc bay của tên lửa với mục tiêu cần tiêu diệt, từ đó truyền tín hiệu qua dây dẫn để lái sao cho tên lửa luôn thẳng hướng tới mục tiêu.
Cách mà Shtora chống lại tên lửa kiểu này là thiết bị phát sóng IR của nó sẽ tạo ra một đèn hiệu giả khiến ?omắt? của hệ thống dẫn đường tên lửa bị nhầm lẫn nó với đèn hiệu trên lưng tên lửa. Chính sự nhầm lẫn này khiến máy tính điều khiển ?otin? rằng tên lửa vẫn đang bay thẳng tới mục tiêu và không cần điều chỉnh tên lửa theo phương nằm ngang nữa. Trong khi đó việc điều chỉnh tên lửa theo phương dọc sẽ khiến nó hoặc là đâm xuống đất, hoặc là bay lên trời tùy theo việc xạ thủ (của tên lửa) đã khóa xe tank ở vị trí thấp hay cao hơn thiết bị phát sóng IR gây nhiễu của Shtora.
Chức năng thứ hai là chống lại các tên lửa dẫn đường bằng tia laser. Tuy nhiên trước khi tìm hiểu xem Shtora làm việc này như thế nào tìm hiểu nguyên lý hoạt động của tên lửa dẫn đường bằng tia laser trước. Đầu tiên là xạ thủ tên lửa phát hiện mục tiêu và chỉ điểm nó bằng cách chiếu tia laser vào mục tiêu sau đó là bấm nút khai hỏa tên lửa. Đầu dò của tên lửa sẽ tự động tìm các tia liser phản hồi từ mục tiêu và lái tên lửa vào thẳng nơi này. Quá trình chiếu tia laser lên mục tiêu phải được duy trì liên tục cho đến khi tên lửa đánh trúng mục tiêu. Nếu vì lý do nào đó việc này bị gián đoạn thì tên lửa sẽ mất định hướng. Shtora cũng dùng cách này (tạo sự gián đoạn) để chống lại tên lửa dẫn đường bằng tia laser.
Cách khóa mục tiêu bằng tia laser để bắn tên lửa Hellfire từ trực thăng

Khi xe tank bị chiếu tia laser, hệ thống cảm biến trên xe tank sẽ tự động cảnh báo bằng âm thanh và đèn nháy. Sau đó nó tự động kích hoạt đạn trong các ống phóng gắn xung quanh tháp pháo để tạo một màn khói dày đặc phủ kín xe tank. Màn khói này sẽ cắt đứt hoàn toàn hoặc giảm thiểu tia laser chiếu tới và phản hồi khiến đầu dò của tên lửa bị mất tín hiệu hoặc chỉ nhân được tín hiệu rất yếu khiến nó mất định hướng và bay trệch khỏi xe tank. Ngoài ra pháo thủ trên xe tank khi nhận được tín hiệu cảnh báo liền quay nòng pháo về thẳng hướng tia laser đang chiếu tới để sẵn sàng ngênh tiếp tên lửa (phòng trường hợp màn khói vẫn không đủ sức ?ogây mù? tên lửa) tại mặt trước (nơi tháp pháo dày nhất) cũng như để tiêu diệt xạ thủ và bệ phóng tên lửa địch bằng pháo chính và súng máy 12.7mm.
Ngoài ra, Shtora cũng có thể sử dụng cách này để chống lại tên lửa có đầu dò nhiệt. Sức nóng và ánh sáng tỏa ra từ việc kích nổ đạn tạo khói cũng cực kỳ hiệu quả trong việc ?oquyến rũ? tên lửa tầm nhiệt khiến nó đánh trật mục tiêu.
Thông số:
- Nặng ( toàn bộ hệ thống): 350 kg

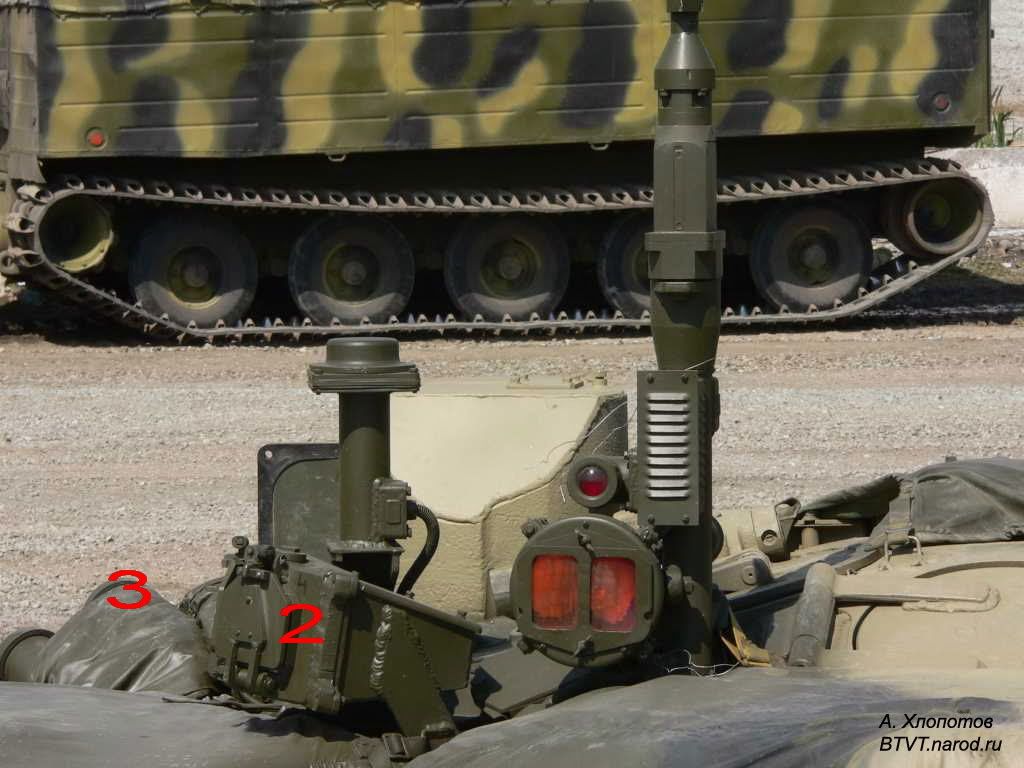

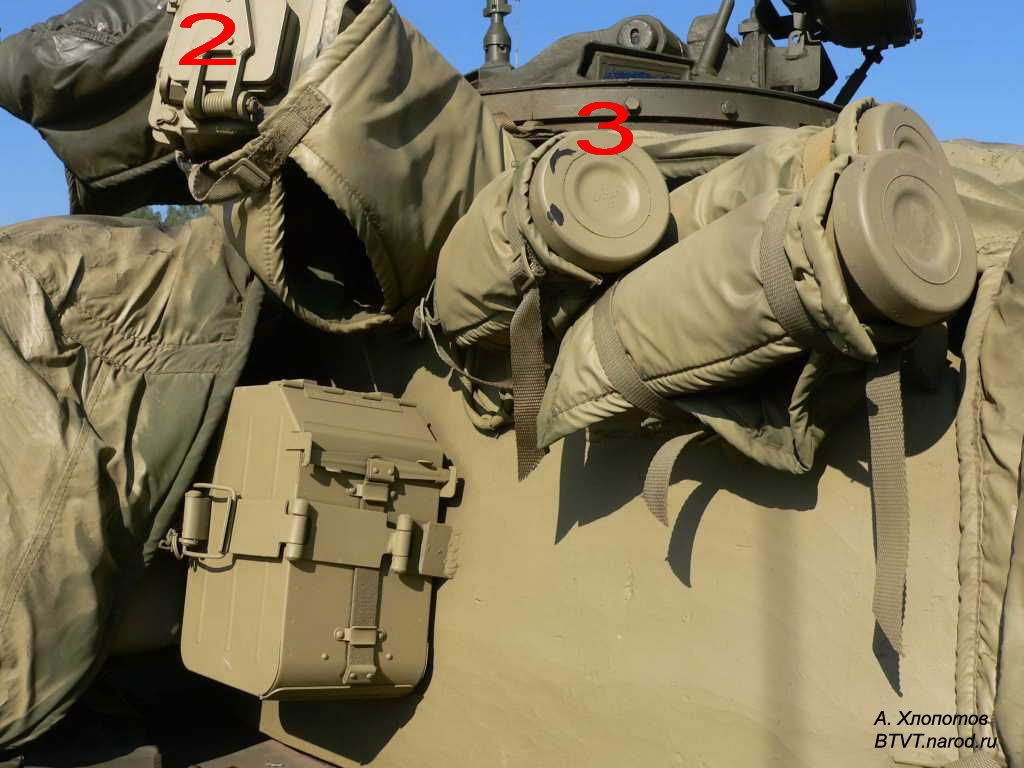

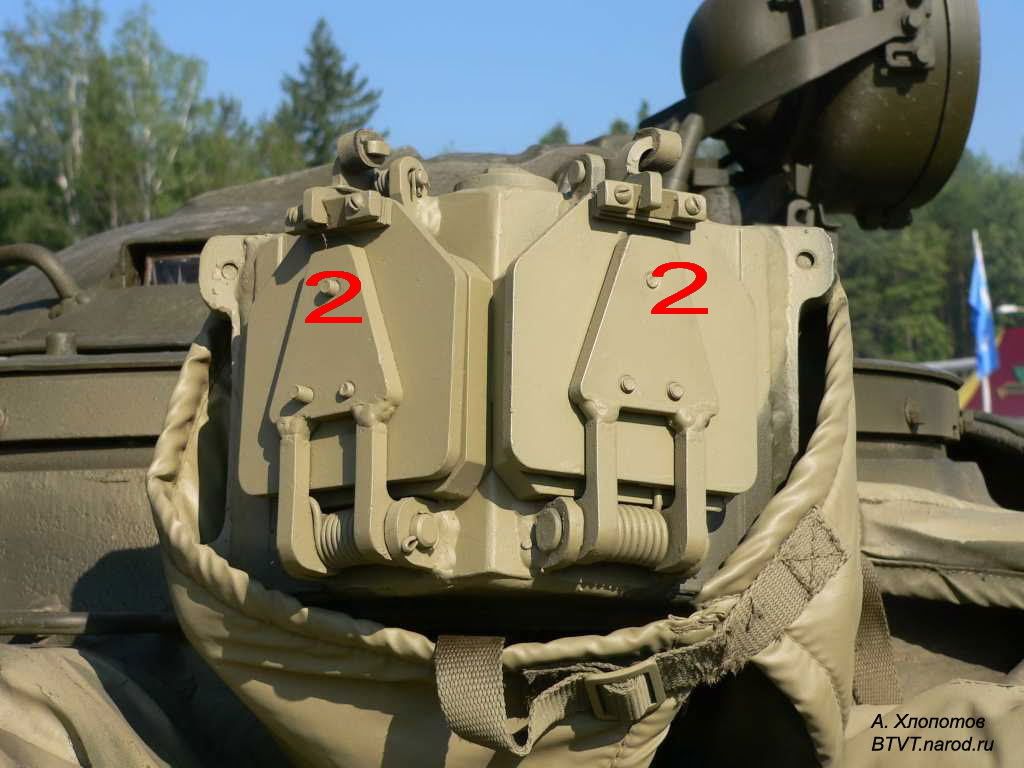

Cảm biến phát hiện tia laser ( chú thích 2)
- Vị trí gắn: 2 bên và phía sau trên nóc tháp pháo
- Số lượng: 2 cảm biến chính xác TShU-1-11, 2 cảm biến sơ khởi TShU-1
- Phạm vi bao phủ của từng cảm biến: xuống -5°, lên +25°, qua lại hai bên 90°
- Phạm vi bao phủ của cả hệ thống: 360°

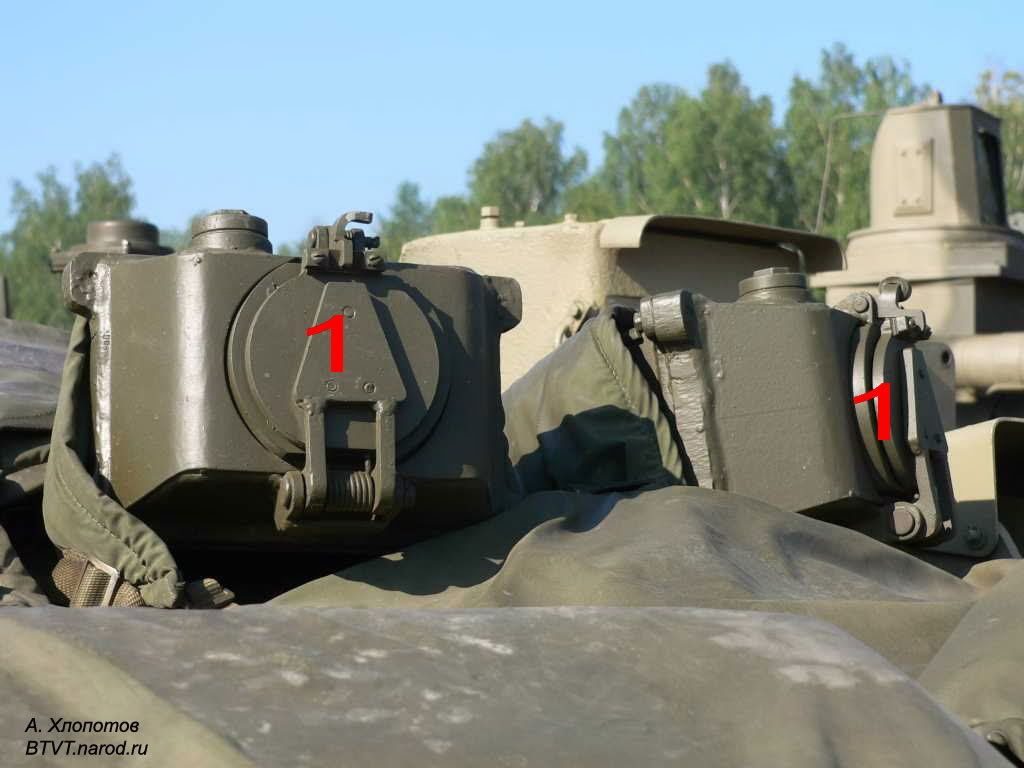

Thiết bị phát sóng IR gây nhiễu (chú thích 1)
- Vị trí gắn: Trên nóc phía trước tháp pháo và nằm 2 bên của pháo chính
- Số lựơng: 2 thiết bị OTShU-1-7
- Bức sóng phát ra: 0.7 - 2.7 mkm
- Phạm vi bảo vệ: lên xuống 4°, qua lại 20° azimuth
- Công suất: 1 kW
- Cường độ ánh sáng: 20 mcad
Đạn tạo khói chống lại tia laser và tên lửa tầm nhiệt (chú thích 3)
- Vị trí gắn: 2 bên tháp pháo
- Số lựơng: 12, 81mm 3D17
- Tần số tia laser chống lại: 0.4 - 14 mkm
- Thời gian triển khai: 3 giây
- Thời gia duy trì màn khói: 20 giây






Theo thực nghiệm, Shtora-1 làm giảm khả năng bị đánh trúng
1. Bởi tên lửa dẫn đường bằng tia laser như Hellfire, Maverick hay Copperhead tới 4 ?" 5 lần
2. Bởi tên lửa dẫn đường bằng dây dẫn như MILAN, HOT tới 3 lần
3. Đạn pháo sử dụng phương pháp đo khoảng cách bằng tia laser (laser range finder) tới 3 lần

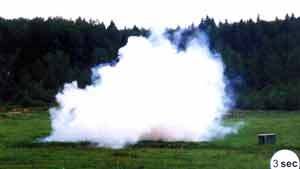

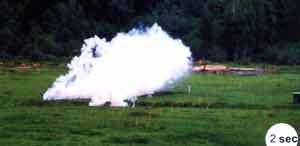

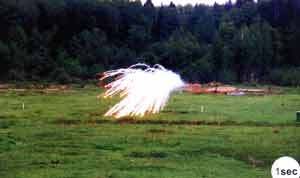

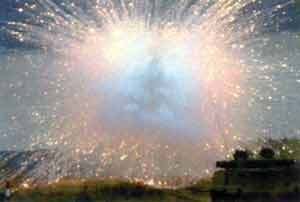

Sau đây là hình thực nghiệm, tạo màn khói trong vòng 3 giây để cắt đứt tia laser chiếu tới và phản hồi



Sức nóng và ánh sáng tỏa ra từ vụ nổ đạn khói cũng rất hiệu quả trong việc ?oquyến rũ? các tên lửa tầm nhiệt

Được nokopro sửa chữa / chuyển vào 15:15 ngày 26/02/2009

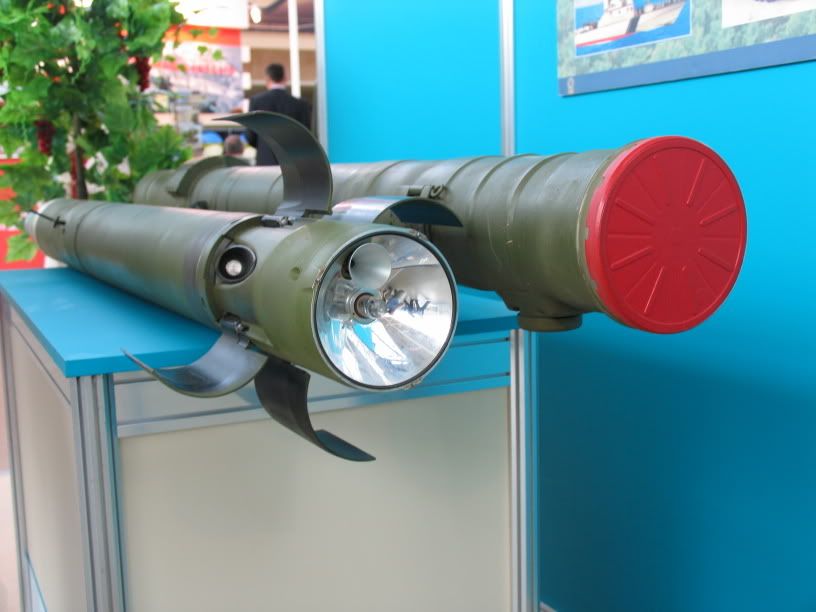

9K113 Shturm, để ý cái choá thu hồng ngoại to vật. Còn miệng phụt là 4 cái lỗ nhỏ chéo ở trên thân.
