Mong anh em giúp đỡ về thiết kế pressure vessle

Mong anh em giúp đỡ về thiết kế pressure vessle

kính chào các anh em engineer.
Xin cho em hỏi về thiết kế tank, pressure tank một chút ạ.
Em muốn nghiên cứu thiết kế bình bồn áp lực để sau này làm về lĩnh vực này, tài liệu lấy được cũng nhiều lắm. Nhưng em muốn hỏi là các anh em thường dùng cái phần mềm nào để thiết kế tank. Em ví dụ như em muốn thiết kế 1 cái tank áp lực, em muốn có 1 phần mềm, em chỉ cần thay đổi thông số như loại chóp đỉnh, chóp đáy hình cong giống cái chảo đó, rồi thân của vessle, chiều dầy, áp lực, loại support, kiểu mối hàn, kích thước tổng thể, đường kính, tỷ trọng vật liệu chứa chẳng hạn như nước, dầu, thì nó tự động vẽ ra cái hình đó, rồi tính cho em thể tích của nó, khả năng bền có đủ không, rồi lifting lug, support có chịu được lực kéo, nén, tổng khối lượng của cả cái vessle đó, rồi nếu muốn thếm manhole, vài cái đường ống cắm vào với mặt bích thì nó cũng có sẵn các loại theo standard, hoặc nếu thêm chịu áp lực do chân không.....
Nghĩa là một cái phần mềm hoặc cái gì đó tương tự, em chỉ cần thay đổi thông số theo basic data base là nó tự động vẽ và tính toán theo 1 tiêu chuẩn nào đó mà do mình chọn.
Nếu có thể xuất sang bản vẽ CAD được thì tốt.
Em nói hơi dài dòng nhưng để anh em dể hình dung.
Tóm lại là anh em chỉ giáo giúp cách nào để tính toán pressure vessel một cách hoàn chỉnh theo software và chia sẻ cho em cũng như anh em khác với ạ.
Hoăc nếu không dùng phần mềm thì tính toán theo kinh nghiệm của anh em thế nào nhanh nhất ạ
Rất cảm ơn anh em đã quan tâm giúp đỡ và đọc bài này.

em xin bổ sung 1 chút ạ, em có xem được quy trình thiết kế và chế tạo pressure, đầu tiên nước ngoài nó tính cơ bản, sau đó nó vẽ 1 cái hình rất sơ sài của pressure vessle trong đó có kích thước tổng quát, các vị trí có đường ống hoặc manhole cắm vào thì nó ghi chú theo tiêu chuân nào, loại gì. Sau đó người mình mới đi tra cái đó ra và lắp ghép vào, tất nhiên trong cad đã có 1 cơ sở dữ liệu của các loại mặt bích, đường ống, manhole, tay vịn....Rồi từ đó vẽ chi tiết ra và sau đó đem chế tạo theo bản vẽ tổng quát cơ bản mà nó đưa cho.
Vậy theo anh em, nó tính cái hình cơ bản đó bằng cái gì ạ
Rất mong anh em quan tâm giúp đỡ.

Vấn đề ở đây không phải là phần mềm nào mà là qui trình thiết kế. Sơ lược như thế này nhé, các bước thực hiện tuần tự:
1/ Process Datasheet ( trong đó có cái hình mà bác gọi là sơ sài đấy, cái đó gọi là skeleton. Ngoài skeleton ra thì cái datashet này bao gồm cả các thông tin cơ bản cần có để thiết kế bồn như: code, design pressure, design temperature, nozzles...)
2/ Engineering drawings: đây là general assembly drawings cua vessel.
3/ Fabrication drawings (Shop drawings): to detail engineering drawing.
Hai bước đầu thường do các cty Engineering làm. Bước thứ 3 do các sub-contractor về mechanical làm.

cái hi2nh đầu tiên mà bạn nói đấy được tính tay từ codes và standards. Tính toán ban đầu sẽ cho bạn một số khái niệm: bình cao bao nhiêu, manhole to chừng nào, nằm ở vị trí nào, nozzle size bao nhieu, filter (nếu có) loại gì, bình ngang hay đứng. Tớ dùng excel để tính
Các bước tiếp theo thì đơn giản hơn nhiều tuy có lắt nhắt một chút.
Cái quan trọng nhất là có đủ các thông số đầu vào. Nếu không thì phải assume mà thường assume thì phải cho bình lớn hơn bình thường một chút.

Mình thấy hiện nay có rất nhiều loại phần mềm, trong đó nó đã có đủ các tiêu chuẩn giống như bạn nói tính bằng excel đó, tính bằng excel thì cũng phải lập công thức theo sách hướng dẫn tính toán thiết bị áp lực, mình không biết độ chính xác của bạn có cao hay không, Và khi bạn tính bằng excel như thế, nó có tính được độ bền, phần support đỡ có chịu được độ nén của tổng thể hay không...Theo mình đoán thì bạn dùng excel để tính cái thể tích của vessel là trước tiên, thế còn độ bền thì sao. Vessel chia làm hai loại là non pressure vessel và pressure vessel, cả hai loại này khi chứa chất lỏng đều bị chịu lực nén của chất lỏng vào hai bên vách, giảm dần từ trên xuống và phần chảo ở đáy, nếu loại chịu tác dụng của chân không thì còn chịu thêm 1 số lực nữa. Vì mình chưa tính bao giờ nên mình không biết phải bắt đầu từ đâu cả. Sách thì nó nhiều và nói khá lan man.

có anh em nào có cái bộ tiêu chuẩn flange, type of head of tank, piping, bolt nut, ..., accessories của autocad dùng để support cho việc vẽ tank và đường ống không thì cho mình với, hoặc biết nó tên là gì với, cái này dùng để insert vào trong bản vẽ với tỷ lệ nhất định, mình tìm trên mạng mà chưa thấy ở đâu có sẵn để mua hoặc tìm cách down lén nó về cả.
Cảm ơn các bạn nhé

Đúng như bạn tranduclai đã nói, cái mà bạn gọi là hình cơ bản đó chính là cái Datasheet, chứa đựng các thông số cơ bản của một pressure vessel.
Các thông số này do process engineer xác định từ yêu cầu làm việc của hệ thống. Ví dụ thể tích của bồn, nhiệt độ và áp suất vận hành / thiết kế. vv và vv...
Để có thể thấy được cái hình cơ bản đó từ đâu mà có, bạn cần có cái bản vẽ Piping & Instrumentation Diagram mà người ta thường gọi là P&ID. Ví dụ

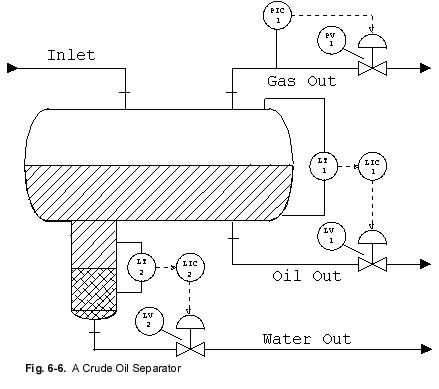

Đây là một bản vẽ của một bình tách (separator) đơn giản. Dung dịch từ giếng khoan đi vào đường Inlet (trong thực tế sẽ có đường kính ống và tiêu chuẩn, loại vv..). Mức dầu và nước được duy trì bởi các van LV1 và LV2. Áp suất khí trong bình được duy trì bởi van PV1. Từ các thông số đã biết như nhiệt độ, áp suất, thành phần dung dịch từ giếng dầu mà người ta tính toán ra các thông số của bồn, nozzles vv...
Được gps sửa chữa / chuyển vào 23:43 ngày 22/04/2007

Tính như mình thường tính là tính size của bình và các đường ống có liên quan bang standard cua cong ty (qua cong thuc thuc nghiem). Còn thì nhiều thứ đã thành tiêu chuẩn, tính làm gì cho mệt, chỉ cần kiểm tra nó có chịu được các điều kiện làm vi65c mà đề bài đưa ra hay không. manhole, pipe support...thi cu4ng da co quy chuan.
Dù bạn tính bằng phần mềm (minh2 chua dung bao gio) thì cũng nên kiểm tra bằng tính tay để cross check.
Ngay như consultant company thì cũng thế thôi. Còn nếu bạn siêng thì đọc ASME VIII

Pressure vessel chủ yếu theo ASME...thế giới họ thường dùng phần mềm có tên là Compress để làm. Nó tính tất cả, từ tank shell thickness tới nozzles hay manholes...v...v. Ra luôn bản vẽ chi tiết + datasheet...tương tự như phần mềm Xsteel cho vẽ kết cấu thép vậy.
Nếu tính bồn áp lực thấp hơn theo API, có vô số phần mềm. Tra trên google nhá.

Hi!
Xin giới thiệu với các bác một số phần mềm của COADE
Phần mềm tính toán thiết kế:
- Nếu như ai đã từng làm design bình áp lực, thiết bị trao đổi nhiệt, hay các loại tháp chưng cất.. cho các công ty của Nhật, Hàn Quốc, Úc, Mỹ ...
thì sẽ biết đến phần mềm PVElite ( có thể nói PVElite là phần mềm số 1 hiện nay sử dụng trong lĩnh vực thiết kế equipment). Còn nếu làm cho các công ty VN thì ai làm cho các công ty lớn như VIETSO PETRO, DK ENG, CIMAS, HALLONEN, VINA OFFSHORE, DONG SON... thì sẽ hiểu tại sao phần mềm PVElite lại nổi trội hơn so với các phần mềm khác trong tính toán thiết kế bình áp lực.
Phần mềm triển khai bản vẽ shop drawing:
Hiện nay hãng COADE vừa tung ra một sản phẩm mới chuyên sử dụng để xuất ra các bản vẽ shop drawing (chạy trên nền autocad). Sau khi tính toán các thông số bằng phần mềm PVElite, người dùng chỉ cần import model vào phần mềm PV Fabricator thì chương trình sẽ tự động tạo ra các vẽ plan, detail, BOM, Nozzle schedule...
Nếu các bác nào quan tâm đến các sản phẩm trên thì liên hệ với chúng tôi theo địa chỉ ở dưới đây.
Note: Bạn có thể dowload tất cả các bản trial theo địa chỉ website: www.coade.com hoặc hãy liên trực tiếp để nhận được CD demo.
----------------------------------------
HOANG KIEN
Sales Engineer
HP: (+84) 904-877-544
HSD VIETNAM CO., LTD
Suite 904- HITTC Building- 185 Giang Vo- Dong Da- Hanoi
Tel: (+84 4)-35122447 Fax: (+84 4) 35121756
Email: kien_hv@hsdvn.com.vn
Reference website: www.harmonysoft.com.vn
www.tekla.com
www.coade.com
